メモリハイコーダ MR8848

過酷な現場に耐えるタフな記録計

  • 内蔵ストレージ U8334: 1年間

電力設備、データセンターのUPS、鉄道などのインフラは、トラブルなく常に安定稼働することが求められます。インフラ設備の安定動作を保証するためには、波形記録計「メモリハイコーダ」による高精度な計測が不可欠です。

製品紹介動画

メモリハイコーダ MR8848は、発電所や鉄道、プラント工場など、過渡現象を計測する現場で使われる記録計です。
厳しい条件での落下試験や振動試験にクリアした、頑丈な筐体設計。
インバーターの電圧・電流波形を捉える高速サンプリングとイベント全体を保存する大容量メモリー、そして複数信号の相関関係を確認できる多チャネル測定により、重要な波形を取り逃がしません。

特長

  • 衝撃に耐える堅牢性と、持ち運びやすいフォルム
  • チャネル間絶縁による安全な測定
  • アナログ最大32chにより、他現象を同時記録
  • 大容量メモリによる長時間記録
  • 数値演算や波形による判定機能
  • プリンタ (別売オプション) を搭載して現場で波形を確認

形名（発注コード）

MR8848
本体には入力ユニットなどの専用オプションが必要です。各種オプションを別途ご購入ください。

評価試験、トラブルシューティングに

堅牢な筐体

落下や衝撃による故障リスクを最小限に抑えるため、耐久性の高い筐体設計を採用し、本体の四隅にプロテクターを装備しています。

安全かつ信頼性の高い測定

異なる電気系統（例：動力線と信号線）を同時に測定する際、短絡は重大なリスクとなります。
メモリハイコーダはチャネル間が絶縁されているため、異なる回路間での短絡事故を防止できます。

多様な物理現象の相関分析

複数の物理現象を同時に記録し、各信号間の相関関係を分析できます。
電圧測定に加え、クランプセンサによる電流測定、圧力センサなどによる測定にも対応し、包括的なデータ取得を実現します。

プリンター搭載（別売オプション）

データ改ざん防止や屋外の測定現場で、波形を印刷して共有できます。
オプションのビルトインプリンタで記録波形をA4サイズに印刷できます。

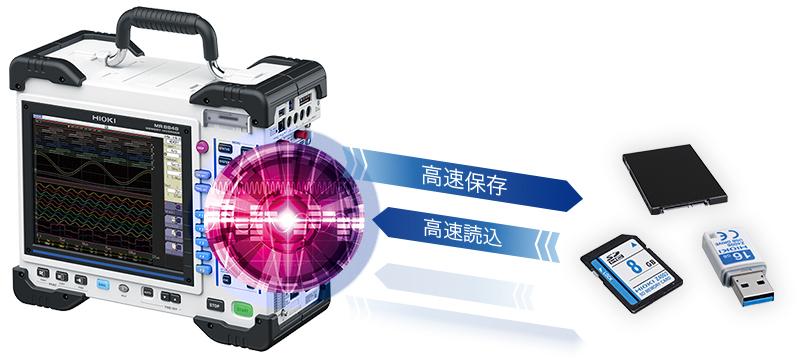

データのリアルタイム保存と大容量ストレージ（別売オプション MR9001-01, U8334）

リアルタイム保存機能 MR9001-01 を使用し、1 TBの大容量内蔵ストレージ U8334 にデータを保存することで、長時間の波形記録ができます。
例えば鉄道車両の測定では、10 µs/Sのサンプリングレートで 1時間以上にわたり10項目以上のパラメータを記録できます。

基本仕様

確度保証期間 1年
測定機能 メモリ(高速記録), レコーダ (実時間記録), X–Yレコーダ, FFT
最大チャネル数 ・アナログ16 ch＋ロジック16 ch
・アナログ32 ch＋ロジック16 ch (U8975 または U8978×8 装着時)
・アナログ10 ch＋ロジック64 ch (本体ロジック+ロジックユニット 8973×3 装着時)
・アナログ20 ch＋ロジック64 ch (U8975 または U8978×5 + 本体ロジック+ロジックユニット 8973×3 装着時)
ユニット数 最大8ユニット
制限事項：
・電流ユニット 8971 最大4ユニット
・ロジックユニット 8973 最大3ユニット
・3CH電流ユニット U8977 最大3ユニット
本体ロジックチャネル数 16 (ロジックプローブ入力コネクターのGNDは本体のGNDと共通)
※デジタルボルトメータユニット MR8990をユニット1と2に装着している場合、本体ロジックは使用できない
※本体ロジック使用時 (ロジック測定をONにした時) の制限事項
・ユニット1と2に装着しているユニットの測定分解能は12ビットとなる
・ユニット1と2に装着している周波数ユニットは使用できなくなる
最高サンプリング速度 20 MS/s (全チャネル同時) (アナログユニット 8966 使用時)
外部サンプリング (10 MS/s)
メモリー容量 トータル512 Mワード (増設不可)
256 MW/ch (アナログ 2ch時) 〜 16 MW/ch (アナログ 32ch時)
電源 AC 100 V〜240 V, 50 Hz/60 Hz, DC 10 V〜28 V (DC電源ユニット 9784使用時)
最大定格電力 130 VA (プリンタユニット U8351 使用時: 220 VA)
外部インタフェース LAN, USB, 外部制御端子
外部記憶 SDカードスロット, 内蔵ドライブ (工場出荷時時オプション 1 TB), USBメモリ
プリント記録 プリンタユニット U8351 工場出荷時オプション実装時
感熱記録方式, 記録紙 9231 使用, 記録速度: 50 mm/s
その他機能 トリガ, 数値演算, 波形演算, メモリー分割, カーソル測定, モニター, 位置表示 (VIEW), 波形判定, 波形発生
寸法・質量 約351(W) × 261(H) × 140(D) mm (突起物含まず)
約365(W) × 307(H) × 160(D) mm (突起物含む)
約6.9 kg (本体のみ)
約7.4 kg (プリンタユニット U8351 搭載時)
付属品 スタートアップガイド ×1, 使用上の注意 ×1, 入力コードラベル ×1, 電源コード ×1, 記録紙 (プリンタユニット U8351 装着時) ×1, ロール紙アタッチメント (プリンタユニット U8351 装着時) ×2

工場出荷時オプション (3)

発注時に要件をご指定ください。生産時に組み込まれます。

内蔵ストレージ U8334

1 TB, FAT32, 製品保証期間: 1年

プリンタユニット U8351

感熱記録方式, 記録速度 50 mm/s max.

DC電源ユニット 9784

工場出荷時指定, 本体背面に組込み式, DC10〜28V駆動

機能追加オプション (1)

リアルタイム保存機能 MR9001-01

波形を測定しながらリアルタイムに記録メディアへ保存する機能（有効化ライセンス）

入力ユニット (14)

入力ケーブル類は付属しません。別途ご購入ください。3CH電流ユニットU8977は、1台のMR8848に3ユニットまで装着可能。

デジタルボルトメータユニット MR8990

詳細はこちら

・微少電圧の測定に
・高確度±0.01%と6 1/2桁の超高分解能
・500回/sサンプリング
ストレインユニット U8969

詳細はこちら

・2ch, 加速度、荷重、圧力、変位
・歪みゲージ式変換器用アンプ
高圧ユニット U8974

詳細はこちら

・2ch, 高電圧入力
・Max. DC 1000 V, AC 700 Vrms
・DC～100kHz帯域
4chアナログユニット U8975

詳細はこちら

・4ch, 瞬時波形
・DC～2MHz帯域
3CH 電流ユニット U8977

詳細はこちら

・3ch, 電流測定
・DC～2MHz帯域
4CH アナログユニット U8978

詳細はこちら

・4ch, 瞬時波形
・DC～2MHz帯域
チャージユニット U8979

詳細はこちら

・2ch, 加速度波形
・電荷出力型加速度ピックアップ
・プリアンプ内蔵型加速度ピックアップ
アナログユニット 8966

詳細はこちら

・2ch, 瞬時波形
・DC～5MHz帯域
温度ユニット 8967

詳細はこちら

・2ch, 温度測定
・熱電対入力
高分解能ユニット 8968

詳細はこちら

・2ch, 高分解能測定
・DC～100kHz帯域
周波数ユニット 8970

詳細はこちら

・2ch, 回転パルス/周波数
・DC～100kHz
電流ユニット 8971

詳細はこちら

・2ch, 電流の波形測定
・DC～100kHz帯域
・専用電流センサ接続
DC/RMSユニット 8972

詳細はこちら

・2ch, 瞬時波形と実効値
・DC～400kHz帯域
・実効値DC, 30～100kHz帯域
ロジックユニット 8973

詳細はこちら

・16ch, ロジック信号
・ロジックプローブ4本まで

出力ユニット (3)

出力ケーブル類は付属しません。別途ご購入ください。

波形発生ユニット MR8790

詳細はこちら

• 4ch
• DC出力±10 V
• 正弦波出力1 Hz〜20 kHz
パルス発生ユニット MR8791

詳細はこちら

• 8ch
• パルス出力 0.1 Hz〜20 kHz
• パターン出力
任意波形発生ユニット U8793

詳細はこちら

• 2ch, FG機能10 mHz〜100 kHz
• 任意波形機能 D/A更新 2 MHz
• 出力 -10 V〜15 V

携帯用ケース (1)

携帯用ケース 9783

本体を入れたまま輸送にも耐えられるハードトランクタイプ

ソフトウェア (5)

信号視覚化解析ソフトウェア NI DIAdem

詳細はこちら

• メモリハイコーダ用
• データ検索・読み込みから解析・レポート作成
• 対話式に作業ができるソフトウェア
FlexPro

詳細はこちら

• メモリハイコーダ用
• 大容量データを高速に検索＆処理
• 分析テンプレートを社内で共有
LANコミュニケータ 9333

詳細はこちら

• メモリハイコーダ用
• LAN通信用
• データ収集, 遠隔操作
ウェーブプロセッサ 9335

詳細はこちら

• メモリハイコーダ用
• データ変換, 印刷機能, 波形表示
LANケーブル 9642

ストレート, クロス変換コネクタ付属, 5 m

保存メディア (3)

必ず弊社オプションの保存メディアを使用してください。弊社オプション以外の保存メディアを使用すると、正常に保存や読み出しができない場合があり、動作保証はできません。

SDメモリカード2GB Z4001

2 GB

SDメモリカード Z4003

8 GB

USBメモリ Z4006

16 GB, 長寿命・高信頼性のSLCタイプフラッシュメモリ採用

ロジックプローブ (3)

ロジックプローブ MR9321-01

詳細はこちら

• 絶縁4ch
• AC/DC電圧のON/OFF検出用
ロジックプローブ 9320-01

詳細はこちら

• 4ch
• 電圧/接点信号のON/OFF検出用
• 応答可能パルス幅500 nsec以上
ロジックプローブ 9327

詳細はこちら

• 4ch
• 電圧/接点信号のON/OFF検出用（高速タイプ）
• 応答可能パルス幅100 nsec以上, 小型端子

記録紙 (1)

プリンタユニット U8351用

記録紙 9231

ロールタイプ A4幅216 mm × 30 m, 6巻セット

出力ケーブル (2)

接続ケーブル L9795-01

対地間最大定格電圧: AC33 V rmsまたはDC70 V, SMB端子-ワニ口クリップ, 1.5m

接続ケーブル L9795-02

対地間最大定格電圧: AC33 V rmsまたはDC70 V, SMB端子-BNC端子, 1.5m

入力ケーブルA (4)

入力電圧は、接続する入力ユニットの電圧で制限されます

接続コード L9790

最大600Vまで入力可能, 柔軟性に富んだ細径 φ4.1 mmケーブル, 1.8 m, ※先端クリップは別売です

ワニ口クリップ L9790-01

L9790の先端に装着, 赤黒セット, CAT III 300V, CAT II 600V

グラバークリップ 9790-02

※このクリップをL9790の先端に装着した場合はCAT II 300Vまでに制限, 赤黒

コンタクトピン 9790-03

L9790の先端に装着, 赤黒セット, CAT III 300V, CAT II 600V

入力ケーブルB (3)

入力電圧は、接続する入力ユニットの電圧で制限されます

接続コード L9197

最大600Vまで入力可能, 径 φ 5.0 mmケーブル, 1.8 m, 脱着型大型ワニ口クリップ付属

接続コード（低圧用） L9198

・最大300Vまで入力可能
・径 φ5.0 mmケーブル
・1.7 m
・小型ワニ口クリップ

グラバークリップ L9243

バナナプラグケーブルの先端に装着, 赤黒セット, 全長185 mm, CAT II 1000 V

入力ケーブルC (2)

最大入力電圧は、入力周波数によりディレーティングします。詳細は各プローブの取扱説明書をご確認ください。

10:1プローブ 9665

詳細はこちら

・最大入力1 kV rms (500kHz以下)
・対地間電圧は入力ユニットと同じ
100:1プローブ 9666

詳細はこちら

・最大入力5 kV peak (1MHz以下)
・対地間電圧は入力ユニットと同じ

入力ケーブルD (2)

対地間電圧はこちらの製品仕様範囲内となります。別途、電源供給が必要です。

差動プローブ P9000

詳細はこちら

• メモリハイコーダ専用, 高電圧を安全に絶縁測定
• P9000-01：波形のみ
• P9000-02：波形/実効値切換え
• AC/DC 1 kVまでの入力用
• 別途電源が必要
ACアダプタ Z1008

AC 100〜240 V

入力ケーブルE (2)

対地間電圧はこちらの製品仕様範囲内となります。別途、電源供給が必要です。

差動プローブ 9322

詳細はこちら

• メモリハイコーダ専用
• DC2 kV, AC1 kVまでの入力用
• 周波数帯域 10 MHz
ACアダプタ 9418-15

AC 100～240 V

入力ケーブルF (8)

バナナ端子用
入力電圧は、接続する入力ユニットの電圧で制限されます

Z5058, Z5059はL4931に標準付属

延長ケーブル L4931

L4930/4940の長さ延長用, 1.5 m

ワニ口クリップ L4935

L4930/4940の先端に装着, CAT IV 600 V, CAT III 1000 V

バスバークリップ L4936

L4930/4940の先端に装着, CAT III 600V

マグネットアダプタ L4937

L4930/4940の先端に装着, CAT III 1000V

接続ケーブル L4940

バナナプラグ-バナナプラグ, 1.5 m, 赤黒各1

グラバークリップ L9243

バナナプラグケーブルの先端に装着, 赤黒セット, 全長185 mm, CAT II 1000 V

連結コネクタ赤 Z5058

L4931用

連結コネクタ黒 Z5059

L4931用

入力ケーブルG (1)

MR8990用 入力電圧は、接続する入力ユニットの電圧で制限されます

テストリード L2200

ケーブル長70 cm, 先端部分はピンリードとアリゲータクリップの交換が可能, 最大入力電圧: CAT Ⅳ 600 V, CAT Ⅲ 1000 V

入力ケーブルH (1)

U8979用

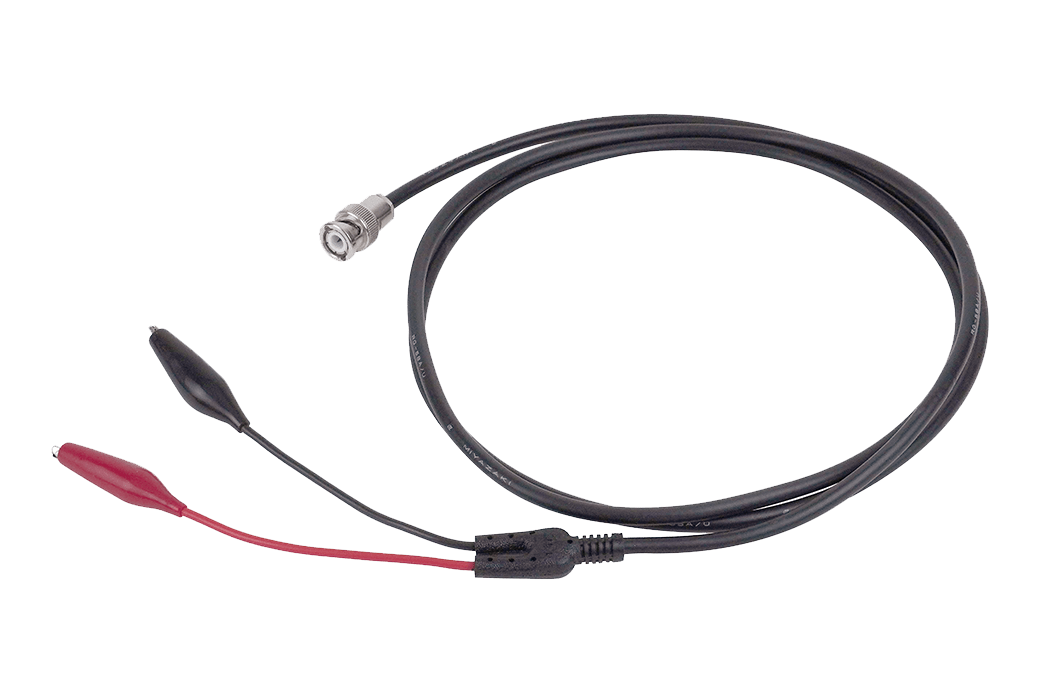

接続コード 9166

金属BNC - クリップ, 1.5 m

温度センサ (2)

K熱電対 9810

使用温度範囲 −180〜200℃, 許容差 クラス2, 長さ 5 m, 素線径 φ0.32 mm, 5本/1 set

T熱電対 9811

使用温度範囲 −180〜200℃, 許容差 クラス2, 長さ 5 m, 素線径 φ0.32 mm, 5本/1 set

その他入力用 (2)

接続コード L9217

コード両端が絶縁BNC, 1.6 m

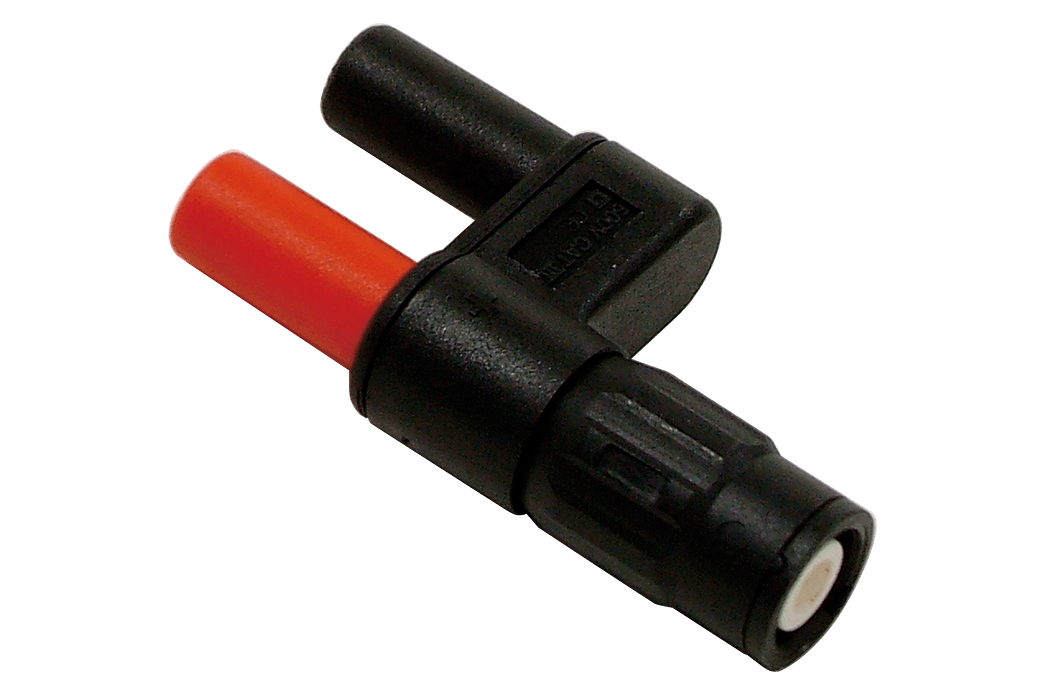

変換アダプタ（BNC-バナナメス） 9199

受け:バナナメス, 出力:BNCオス

高精度電流測定 (20)

ME15W (12pin) 端子タイプ

使用するには、電源が別途必要です。AC/DCカレントプローブ CT6847Aは、1台の3CH電流ユニット U8977につき2本まで、1台のMR8848につき合計5本まで接続可能。

AC/DCカレントプローブ CT6830

詳細はこちら

・帯域 DC～100 kHz
・定格測定電流 AC/DC 2 A
・可能導体径 φ5 mm
・パワーアナライザやメモリハイコーダ3ch電流ユニット用
AC/DCカレントプローブ CT6831

詳細はこちら

・帯域 DC～100 kHz
・定格測定電流 AC/DC 20 A
・可能導体径 φ5 mm
・パワーアナライザやメモリハイコーダ3ch電流ユニット用
AC/DCカレントプローブ CT6833, CT6833-01

詳細はこちら

・定格電流 AC/DC 200 A
・周波数帯域 DC〜50 kHz
・車両電力測定向け
AC/DCカレントプローブ CT6834, CT6834-01

詳細はこちら

・定格電流 AC/DC 500 A
・周波数帯域 DC〜50 kHz
・車両電力測定向け
AC/DCカレントプローブ CT6841A

詳細はこちら

・周波数特性 DC〜2 MHz
・定格電流 AC/DC 20 A
・可能導体径 φ20 mm
AC/DCカレントプローブ CT6843A

詳細はこちら

・周波数特性 DC〜700 kHz
・定格電流 AC/DC 200 A
・可能導体径 φ20 mm
AC/DCカレントプローブ CT6844A

詳細はこちら

・周波数特性 DC〜500 kHz
・定格電流 AC/DC 500 A
・可能導体径 φ20 mm
AC/DCカレントプローブ CT6845A

詳細はこちら

・周波数特性 DC〜200 kHz
・定格電流 AC/DC 500 A
・可能導体径 φ50 mm
AC/DCカレントプローブ CT6846A

詳細はこちら

・周波数特性 DC〜100 kHz
・定格電流 AC/DC 1000 A
・可能導体径 φ50 mm
AC/DCカレントプローブ CT6847A

詳細はこちら

・周波数特性 DC〜70 kHz
・定格電流DC 2000 A, AC 1400 A
・可能導体径 φ50 mm
AC/DCカレントセンサ CT6862-05

詳細はこちら

・周波数特性 DC〜1 MHz (位相 〜300 kHz)
・定格電流 AC/DC 50 A
・可能導体径 φ24 mm
AC/DCカレントセンサ CT6863-05

詳細はこちら

・周波数特性 DC〜500 kHz (位相 〜300 kHz)
・定格電流 AC/DC 200 A
・可能導体径 φ24 mm
AC/DCカレントセンサ CT6872, CT6872-01

詳細はこちら

・周波数特性 DC〜10 MHz (位相 〜1 MHz)
・定格電流 AC/DC 50 A
・可能導体径 φ24 mm
AC/DCカレントセンサ CT6873,CT6873-01

詳細はこちら

・周波数特性 DC〜10 MHz (位相 〜1 MHz)
・定格電流 AC/DC 200 A
・可能導体径 φ24 mm
AC/DCカレントセンサ CT6875A

詳細はこちら

・帯域 DC〜2 MHz（CT6875A-1：DC〜1.5 MHz）
・定格電流 AC/DC 500 A
・可能導体径 φ36 mm
AC/DCカレントセンサ CT6876A

詳細はこちら

・帯域 DC〜1.5 MHz（CT6876A-1：DC〜1.2 MHz）
・定格電流 AC/DC 1000 A
・可能導体径 φ36 mm
AC/DCカレントセンサ CT6877A

詳細はこちら

・帯域 DC〜1 MHz
・定格電流 AC/DC 2000 A
・可能導体径 φ80 mm
AC/DCカレントセンサ CT6904A, CT6904A-1

詳細はこちら

・帯域 DC〜4 MHz (位相 〜1 MHz)
・定格電流 AC/DC 500 A
・可能導体径 φ32 mm
AC/DCカレントセンサ CT6904A-2, CT6904A-3

詳細はこちら

・帯域 DC〜4 MHz (位相 〜1 MHz)
・定格電流 AC/DC 800 A
・可能導体径 φ32 mm
クランプオンセンサ 9272-05

詳細はこちら

・周波数特性 1 Hz〜100 kHz (位相 5 Hz〜50 kHz)
・定格電流 AC 20 A/200 A
・可能導体径 φ46 mm

電源【高精度電流測定用】 (4)

センサユニット CT9555

詳細はこちら

・高精度電流センサ用電源
・電流センサを単体で使用する場合の電源供給用
・1ch, 波形出力付き
センサユニット CT9556

詳細はこちら

・高精度電流センサ用電源
・電流センサを単体で使用する場合の電源供給用
・1ch, 波形/RMS出力付き
センサユニット CT9557

詳細はこちら

・電流波形の加算ができるセンサ用電源
・電流センサを単体で使用する場合の電源供給用
・4ch, 加算機能, 波形/RMS出力付き
接続コード L9217

コード両端が絶縁BNC, 1.6 m

汎用電流測定 (8)

PL14端子タイプ

変換ケーブル CT9920が必要です。

ACフレキシブルカレントセンサ CT7040 シリーズ

詳細はこちら

・帯域 10 Hz〜50 kHz (±3 dB)
・定格測定電流 AC 600 A/6000 A
・可能導体径 φ254 mm〜φ100 mm
AC/DCカレントセンサ CT7631

詳細はこちら

・帯域 DC〜10 kHz (-3 dB)
・定格測定電流 AC/DC 100 A
・可能導体径 φ33 mm
AC/DCカレントセンサ CT7636

詳細はこちら

・帯域 DC〜10 kHz (-3 dB)
・定格測定電流 AC/DC 600 A
・可能導体径 φ33 mm
AC/DCカレントセンサ CT7642

詳細はこちら

・帯域 DC〜10 kHz (-3 dB)
・定格測定電流 AC/DC 2000 A
・可能導体径 φ55 mm
AC/DCオートゼロカレントセンサ CT7731

詳細はこちら

・帯域 DC〜5 kHz (-3 dB)
・定格測定電流 AC/DC 100 A
・可能導体径 φ33 mm
AC/DCオートゼロカレントセンサ CT7736

詳細はこちら

・帯域 DC〜5 kHz (-3 dB)
・定格測定電流 AC/DC 600 A
・可能導体径 φ33 mm
AC/DCオートゼロカレントセンサ CT7742

詳細はこちら

・帯域 DC〜5 kHz (-3 dB)
・定格測定電流 AC/DC 2000 A
・可能導体径 φ55 mm

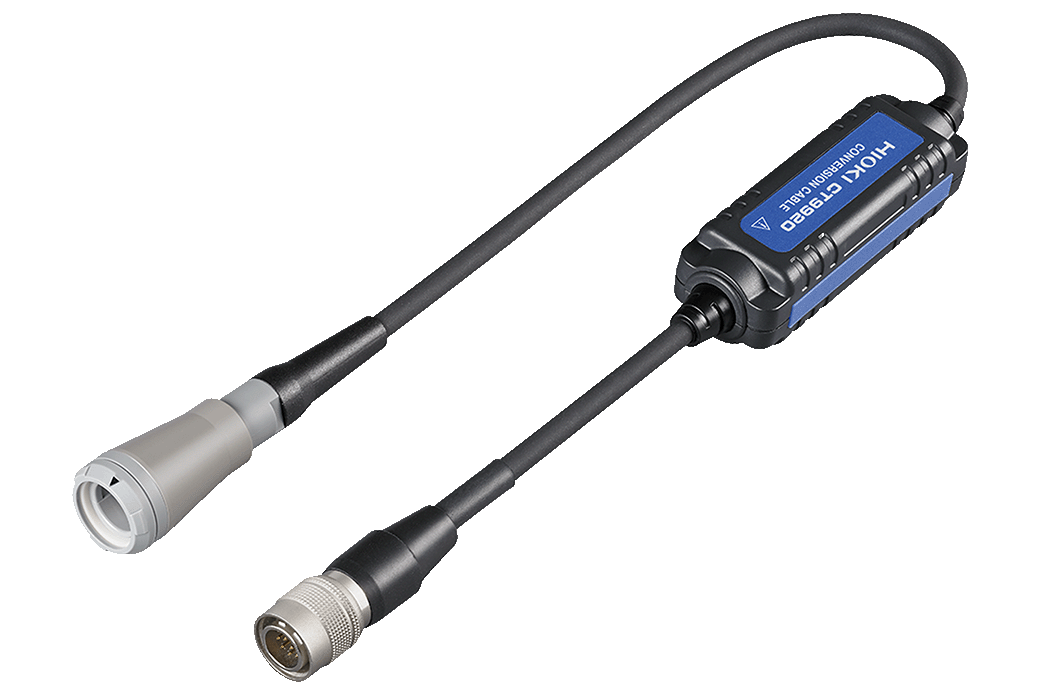

変換ケーブル CT9920

出力端子 (PL14) の電流センサを (ME15W) 端子のPW4001等に接続する時に必要

高感度・広帯域電流測定 (8)

使用するには、電源が別途必要です。

電流プローブ CT6700

詳細はこちら

・帯域 DC〜50 MHz
・最大入力 5 A rms
・可能導体径 φ5mm
電流プローブ CT6701

詳細はこちら

・帯域 DC〜120 MHz
・最大入力 5 A rms
・可能導体径 φ5mm
電流プローブ CT6710

詳細はこちら

・帯域 DC〜50 MHz
・最大入力 30 A rms, 3レンジ
・可能導体径 φ5 mm
電流プローブ CT6711

詳細はこちら

・帯域 DC〜120 MHz
・最大入力 30 A rms, 3レンジ
・可能導体径 φ5mm
クランプオンプローブ 3273-50

詳細はこちら

・帯域 DC〜50 MHz
・最大入力 30 A rms
・可能導体径 φ5 mm
クランプオンプローブ 3274

詳細はこちら

・帯域 DC〜10 MHz
・最大入力 150 A rms
・可能導体径 φ20 mm
クランプオンプローブ 3275

詳細はこちら

・帯域 DC〜2 MHz
・最大入力 500 A rms
・可能導体径 φ20 mm
クランプオンプローブ 3276

詳細はこちら

・帯域 DC〜100 MHz
・最大入力 30 A rms
・可能導体径 φ5 mm

電源【高感度・広帯域電流測定用】 (2)

電源 3269

詳細はこちら

・CT6710, CT6711：2本駆動
・CT6704, CT6705：3本駆動
・CT6700, CT6701, 3273-50, 3274, 3275, 3276：4本駆動
・出力 ±12 V
電源 3272

詳細はこちら

・CT6700, 3270シリーズを1本駆動可能

漏れ電流測定 (2)

ACリーククランプメータ CM4003 (出力・外部電源機能付き)

詳細はこちら

• AC漏れ電流0.060 mA (分解能1 μA) から負荷電流 200.0 Aまで
• 間欠漏電を手軽に見える化（Z3210 装着時）
• 出力機能 (波形/RMS), 外部電源機能
• ワイヤレスにデータ転送できるZ3210セット品あり
ACアダプタ Z1013

AC 100 V〜240 V

ユーザーサポート
