デジタルボルトメータユニット MR8990
微少電圧の測定に対応、6-1/2 桁 120 万カウントの超高分解能
特長
- DCV 測定専用の DVM ユニット
- 絶縁 2 チャネル入力
- 対地間最大定格電圧：AC, DC 300 V (CAT II)
- センサ出力の微細な電圧変動調査等を高精度測定
- 一般的な多チャネルスキャンタイプロガーと違い、同時サンプリング
- 高確度 ±0.01% と 120万カウントの超高分解能
- 500 回/秒の高速サンプリング
形名（発注コード）
| MR8990 | MR6000, MR8740, MR8847A, MR8827他用 | ¥147,000（税込 ¥161,700） |
|---|
メモリハイコーダに装着して使用します。※入力コード類は付属しませんので、別途ご購入願います。
極めた精度・分解能で直流電圧測定に特化

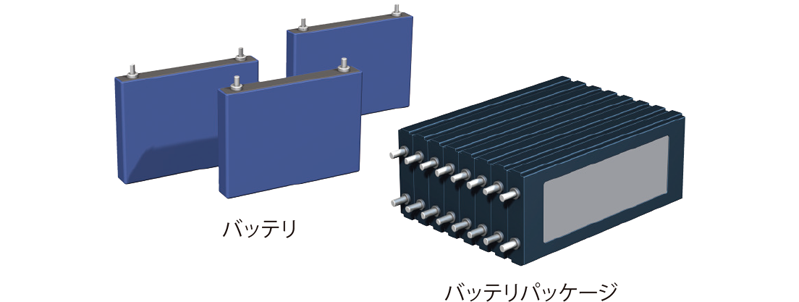

自動車等のセンサ出力の微小な変動や、バッテリ等の電圧変動を高精度・高分解能で測定できます。入力できる最大電圧は DC 500 V です。入力抵抗が高いのも特長です。また、ベンチ型 DMM をメモリハイコーダと MR8990 の組み合わせに置き換えることで、測定器のスペースを削減できます。複数台の制御も不要となり、システムを簡略化できます。
基本仕様
確度保証期間 1年
| 測定機能 | チャネル数：2ch, 直流電圧 | |||||
|---|---|---|---|---|---|---|
| 入力端子 | バナナ入力端子 (入力抵抗100 mV f.s.〜10 V f.s.レンジ100 MΩ以上, その他レンジ10 MΩ) 対地間最大定格電圧：AC, DC 300V （入力と本体間は絶縁、入力ch〜筐体間、各入力ch間に加えても壊れない上限電圧） |
|||||
| 測定レンジ | 100 mV f.s. (5 mV/div) : -120.0000 mV〜120.0000 mV, 0.1 μV分解能 〜 1000 V f.s. (50 V/div) : -500.000 V〜500.000 V, 1 mV分解能, 全5レンジ | |||||
| 測定分解能 | 測定レンジの1/50 000 (24bit ΔΣ変調A/Dを使用) | |||||
| 積分時間 | 20 ms × NPLC (50 Hz), 16.67 ms × NPLC (60 Hz) NPLC : 0.1〜0.9, 1〜9, 10〜100の設定可能 |
|||||
| 応答時間 | 2 ms + 2 × 積分時間以内 (立上がり -f.s. → +f.s., 立下がり +f.s. → -f.s.) | |||||
| 測定確度 | ±0.01% rdg. ±0.0025% f.s. (1000 mV f.s.レンジ) | |||||
| 最大入力電圧 | DC 500V (入力端子間に加えても壊れない上限電圧) | |||||
| 寸法・質量 | 106W × 19.8H × 196.5D mm, 260 g | |||||
| 付属品 | 取扱説明書 ×1 (単品出荷時のみ) | |||||
