メモリハイコーダ MR8827

波形発生もできる！64ch高速絶縁, アナログ32ch +ロジック32ch

概要
特長
仕様
オプション
ダウンロード
アプリケーション

特長

発生と記録の二役を一台で実現、測定した不具合波形を再現出力
アナログ32ch+ロジック32ch〜アナログ28ch+ロジック64ch入力
20 MS/s全ch同時サンプリング
アナログ全チャネル絶縁入力で安全に測定
トータル512MWの大容量メモリ搭載
高電圧から微小電圧まで、多系統の信号を一度に測定できる

形名（発注コード）

MR8827	max32ch, 512MWメモリ, 本体のみ	¥1,298,000（税込 ¥1,427,800）

本体には入力ユニット等の専用オプションが必要です。入力コード等の各種共通オプションは別途ご購入ください。

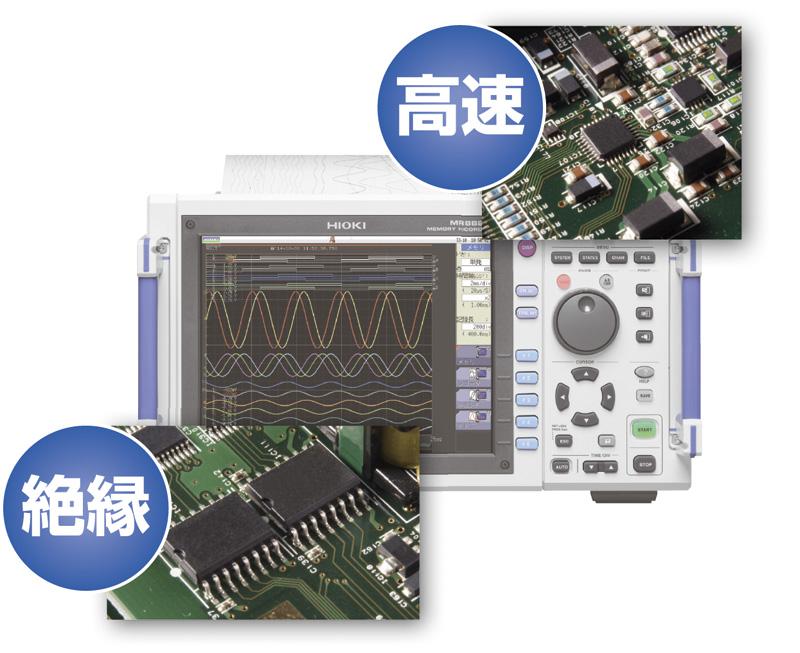

最高20MS/sの高速サンプリング & 全チャネル絶縁入力

メモリハイコーダMR8827は、全チャネル同時20MS/s（分解能50nsec）の
高速サンプリングで測定できる波形記録計です。
入力チャネル間、および、本体ー入力チャネル間は絶縁素子によって絶縁されています。

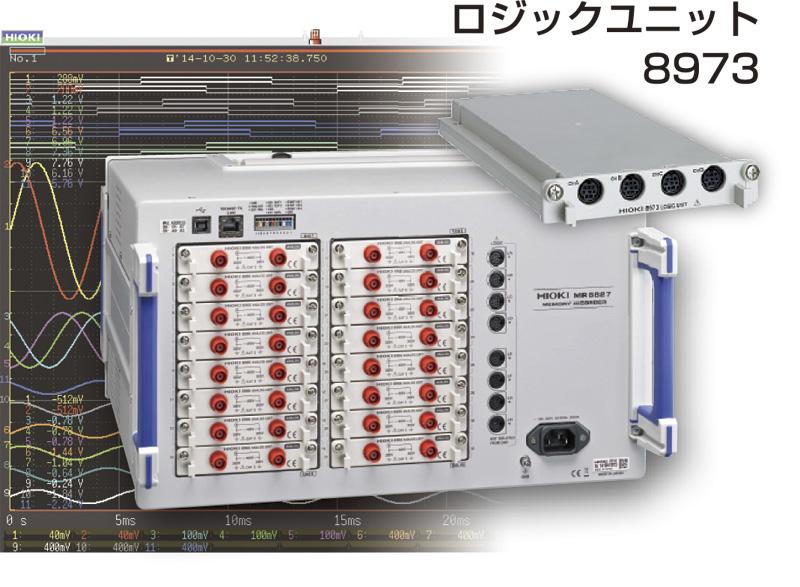

多チャネルの混在記録が可能なメモリハイコーダ

メモリハイコーダMR8827は、本体背面に最大16台の入力ユニットを装着できます。
ユニットの組み合わせにより多種・多系統の入力が可能です。
また本体には8本のロジックプローブを接続できるコネクタを装備しており
ロジックユニットと組み合わせれば最大64chのログック信号が入力できます。
（この時、アナログ入力は28chまでになります）

A4サイズのプリンタで高速＆高精細に印字

メモリハイコーダMR8827はA4サイズの高速サーマルプリンタを採用
50mm/秒のスピードで高精細に印字、現場での波形確認を容易にします。
記録紙は本体に投げ込むだけで簡単にセットできます。

大切なデータを確実に保存

A/D変換して本体内部メモリに記録された入力信号は
SSD/USBメモリ/CFカードに保存できます。
（CFカードは必ず弊社オプション品を使用してください）

新世代のメモリハイコーダが様々な計測をサポート

MR8827は、多くのチャネルを必要とする
アナログ＋ロジック記録に最適なメモリハイコーダです。
電力関連・自動車関連・パワーエレクトロニクス・メカトロニクス等
様々な分野で活躍します。

基本仕様

確度保証期間 1年

最大チャネル数	アナログ32ch +ロジック32ch, またはアナログ28ch +ロジック64ch (本体ロジック+ロジックユニット8973 ×2装着時)
スロット数	16スロット (最大16ユニット)
ロジックチャネル数	32ch (ロジックプローブ入力コネクタのGNDは本体のGNDと共通) ただしDVMユニットMR8990をスロット1, 2, 9, 10に装着している場合, 本体ロジックは使用できない本体ロジック使用時の制限事項: (ロジック測定をONにした時) ・スロット1, 2, 9, 10に装着しているユニットの測定分解能は12bitとなる・スロット1, 2, 9, 10に装着している周波数ユニット8970は使用できなくなる
測定レンジ (20divフルスケール)	【アナログユニット 8966】 5 mV/div〜20 V/div, 12レンジ,分解能：レンジの1/100 (12 bit A/D) 【高分解能ユニット 8968】 5 mV/div〜20 V/div, 12レンジ,分解能：レンジの1/1600 (16 bit A/D)
最大入力電圧	DC 400 V (8966/8968使用時)
周波数特性	DC〜5 MHz (-3dB, 8966使用時), DC〜100 kHz (-3 dB, 8968使用時)
時間軸	5 µs〜5 min/div, 26レンジ, 時間軸分解能100ポイント/div
測定機能	メモリ(高速記録), レコーダ (実時間記録), X–Yレコーダ, FFT
その他機能	数値演算, 波形処理演算, 波形判定 (メモリ/FFTファンクションにて)
メモリ容量	128 MW/ch (4ch使用時)〜16 MW/ch (32ch使用時), トータル512 MW搭載
外部記憶装置	USBメモリ, CFカード, 内蔵SSDユニット128 GB (オプション) ※100 MBデータ保存時で約 125秒,※100 MBデータは32chで16,000 div記録波形
記録紙	[内蔵A4プリンタオプション]:216 mm × 30 m, ロール型感熱紙記録速度:50 mm/s
表示部	10.4型SVGA-TFTカラー液晶 (800 × 600ドット)
外部インタフェース	LAN (100BASE-TX), USB2.0 シリーズA ×2ポート (USBメモリ・マウス用), USB2.0 シリーズB (通信・マスストレージ)
電源	AC100〜240 V, 50/60 Hz (220 VA max./プリンタ使用時350 VA max.)
寸法・質量	401W × 233H × 388D mm (ハンドル以外の突起物含む), 12.6 kg (本体のみ)
付属品	取扱説明書 ×1, アプリケーションディスク (波形ビューワWv/通信コマンド表) ×1, 電源コード ×1, 入力コードラベル ×1, USBケーブル ×1, 記録紙 ×1 (プリンタユニット搭載時), ロール紙アタッチメント ×2 (プリンタユニット搭載時)

LabVIEW, MATLAB script対応状況

製品	LabVIEW	MATLAB script
MR8827	○	○

プリンタ関連 (2)

※プリンタは生産時に組み込むため発注時に指定ください

プリンタユニット U8350

¥129,800（税込 ¥142,780）
工場出荷時指定, 組込みタイプ, 印字幅200 mm, 適合する記録紙: 9231

記録紙 9231

¥16,500（税込 ¥18,150）
ロールタイプ A4幅216 mm × 30 m, 6巻セット

工場オプション (1)

※生産時に組み込むため発注時に指定ください

SSDユニット U8330

¥129,800（税込 ¥142,780）
工場出荷時指定, 本体内蔵タイプ, 128 GB

保存メディア (4)

※CFカードにはPCカードアダプタが付属します

弊社オプションの保存メディアを必ず使用してください。弊社オプション以外の保存メディアを使用すると、正常に保存、読み出しができない場合があり、動作保証はできません。

USBメモリ Z4006

¥71,500（税込 ¥78,650）
16 GB, 長寿命・高信頼性のSLCタイプフラッシュメモリ採用

PCカード512M 9728

詳細はこちら

¥12,100（税込 ¥13,310）
・512 MB

PCカード1G 9729

詳細はこちら

¥24,200（税込 ¥26,620）
・1 GB

PCカード2G 9830

詳細はこちら

¥30,800（税込 ¥33,880）
・2 GB

各種入力ユニット (11)

※入力コード類は付属しませんので、別途ご購入願います
※電流ユニット8971に9709を使用する場合は電流プローブ合計7本まで

デジタルボルトメータユニット MR8990

詳細はこちら

¥147,000（税込 ¥161,700）
・微少電圧の測定に
・高確度±0.01%と6 1/2桁の超高分解能
・500回/sサンプリング

ストレインユニット U8969

詳細はこちら

¥177,000（税込 ¥194,700）
・2ch, 加速度、荷重、圧力、変位
・歪みゲージ式変換器用アンプ

高圧ユニット U8974

詳細はこちら

¥177,000（税込 ¥194,700）
・2ch, 高電圧入力
・Max. DC 1000 V, AC 700 Vrms
・DC～100kHz帯域

チャージユニット U8979

詳細はこちら

¥235,000（税込 ¥258,500）
・2ch, 加速度波形
・電荷出力型加速度ピックアップ
・プリアンプ内蔵型加速度ピックアップ

アナログユニット 8966

詳細はこちら

¥118,000（税込 ¥129,800）
・2ch, 瞬時波形
・DC～5MHz帯域

温度ユニット 8967

詳細はこちら

¥141,000（税込 ¥155,100）
・2ch, 温度測定
・熱電対入力

高分解能ユニット 8968

詳細はこちら

¥141,000（税込 ¥155,100）
・2ch, 高分解能測定
・DC～100kHz帯域

周波数ユニット 8970

詳細はこちら

¥141,000（税込 ¥155,100）
・2ch, 回転パルス/周波数
・DC～100kHz

電流ユニット 8971

詳細はこちら

¥177,000（税込 ¥194,700）
・2ch, 電流の波形測定
・DC～100kHz帯域
・専用電流センサ接続

DC/RMSユニット 8972

詳細はこちら

¥118,000（税込 ¥129,800）
・2ch, 瞬時波形と実効値
・DC～400kHz帯域
・実効値DC, 30～100kHz帯域

ロジックユニット 8973

詳細はこちら

¥94,000（税込 ¥103,400）
・16ch, ロジック信号
・ロジックプローブ4本まで

各種出力ユニット (3)

※出力コード類は付属しませんので、別途ご購入願います

波形発生ユニット MR8790

詳細はこちら

¥194,700（税込 ¥214,170）
・4ch
・DC出力±10V
・正弦波出力1Hz〜20kHz

パルス発生ユニット MR8791

詳細はこちら

¥194,700（税込 ¥214,170）
・8ch
・パルス出力0.1Hz〜20kHz
・パターン出力

任意波形発生ユニット U8793

詳細はこちら

¥293,800（税込 ¥323,180）
・2ch, FG機能10mHz〜100kHz
・任意波形機能D/A更新2MHz
・出力-10V〜15V

出力ケーブル (2)

※MR8791に使えるコネクタについては、お問合せください

接続ケーブル L9795-01

¥5,900（税込 ¥6,490）
対地間最大定格電圧: AC33 V rmsまたはDC70 V, SMB端子-ワニ口クリップ, 1.5m

接続ケーブル L9795-02

¥4,000（税込 ¥4,400）
対地間最大定格電圧: AC33 V rmsまたはDC70 V, SMB端子-BNC端子, 1.5m

入力ケーブルＡ (4)

※入力電圧は、接続する入力ユニットの電圧で制限されます

接続コード L9790

¥11,000（税込 ¥12,100）
最大600Vまで入力可能, 柔軟性に富んだ細径 φ4.1 mmケーブル, 1.8 m, ※先端クリップは別売です

ワニ口クリップ L9790-01

¥4,700（税込 ¥5,170）
L9790の先端に装着, 赤黒セット, CAT III 300V, CAT II 600V

グラバークリップ 9790-02

¥5,300（税込 ¥5,830）
※このクリップをL9790の先端に装着した場合はCAT II 300Vまでに制限, 赤黒

コンタクトピン 9790-03

¥5,300（税込 ¥5,830）
L9790の先端に装着, 赤黒セット, CAT III 300V, CAT II 600V

入力ケーブルＢ (3)

※入力電圧は、接続する入力ユニットの電圧で制限されます

接続コード L9197

¥13,200（税込 ¥14,520）
最大600Vまで入力可能, 径 φ 5.0 mmケーブル, 1.8 m, 脱着型大型ワニ口クリップ付属

接続コード（低圧用） L9198

¥7,200（税込 ¥7,920）
・最大300Vまで入力可能
・径 φ5.0 mmケーブル
・1.7 m
・小型ワニ口クリップ

グラバークリップ L9243

¥6,600（税込 ¥7,260）
バナナプラグケーブルの先端に装着, 赤黒セット, 全長185 mm, CAT II 1000 V

入力ケーブルＣ (2)

※入力電圧は、接続する入力ユニットの電圧で制限されます

10:1プローブ 9665

詳細はこちら

¥26,400（税込 ¥29,040）
・最大入力1 kV rms (500kHz以下)
・対地間電圧は入力ユニットと同じ

100:1プローブ 9666

詳細はこちら

¥31,900（税込 ¥35,090）
・最大入力5 kV peak (1MHz以下)
・対地間電圧は入力ユニットと同じ

入力ケーブルＤ (2)

※対地間電圧はこちらの製品仕様範囲内となります
※別途電源供給が必要です

差動プローブ P9000

詳細はこちら

¥55,000（税込 ¥60,500）
・メモリハイコーダ専用
(P9000-01) 波形のみ
(P9000-02) 波形/実効値切換え
・AC/DC 1　kVまでの入力用
・別途電源が必要

ACアダプタ Z1008

¥15,400（税込 ¥16,940）
AC 100〜240 V

特注ケーブル (0)

P9000用, 特注品につきご相談ください

(1) USBバスパワーケーブル
(2) USB(A)-マイクロBケーブル
(3) 3分岐ケーブル

入力ケーブルＥ (2)

対地間電圧はこちらの製品仕様範囲内となります
※別途電源供給が必要です

差動プローブ 9322

詳細はこちら

¥85,800（税込 ¥94,380）
・メモリハイコーダ専用
・DC2kV, AC1kVまでの入力用
・周波数帯域10MHz

ACアダプタ 9418-15

¥23,100（税込 ¥25,410）
AC 100～240 V

入力ケーブルＦ (6)

※バナナ端子用, 入力電圧は、接続する入力ユニットの電圧で制限されます

延長ケーブル L4931

¥2,600（税込 ¥2,860）
L4930/4940の長さ延長用, 1.5 m

ワニ口クリップ L4935

¥2,000（税込 ¥2,200）
L4930/4940の先端に装着, CAT IV 600V, CAT III 1000V

バスバークリップ L4936

¥7,400（税込 ¥8,140）
L4930/4940の先端に装着, CAT III 600V

マグネットアダプタ L4937

¥7,200（税込 ¥7,920）
L4930/4940の先端に装着, CAT III 1000V

接続ケーブル L4940

¥2,000（税込 ¥2,200）
バナナプラグ-バナナプラグ, 1.5 m, 赤黒各1

グラバークリップ L9243

¥6,600（税込 ¥7,260）
バナナプラグケーブルの先端に装着, 赤黒セット, 全長185 mm, CAT II 1000 V

入力ケーブルＧ (1)

※MR8990用
※入力電圧は、接続する入力ユニットの電圧で制限されます

テストリード L2200

¥3,300（税込 ¥3,630）
ケーブル長70 cm, 先端部分はピンリードとアリゲータクリップの交換が可能, 最大入力電圧:CAT Ⅳ 600V, CAT Ⅲ 1000V

非接触電圧測定 (0)

その他入力用 (5)

接続コード L9217

¥7,200（税込 ¥7,920）
コード両端が絶縁BNC, 1.6 m

接続コード 9165

¥4,000（税込 ¥4,400）
コード両端が金属BNC, 金属BNC端子に使用, 1.5 m

接続コード 9166

¥4,000（税込 ¥4,400）
金属BNC - クリップ, 1.5 m

変換アダプタ（BNC-バナナメス） 9199

¥4,700（税込 ¥5,170）
受け:バナナメス, 出力:BNCオス

変換ケーブル 9318

¥13,200（税込 ¥14,520）
CT6841-6846, CT6865/63/62, 9709, 9272-10と8971/ 40/ 51の接続用, 38cm

温度センサ (2)

K熱電対 9810

¥24,200（税込 ¥26,620）
使用温度範囲 −180〜200℃, 許容差クラス2, 長さ 5 m, 素線径 φ0.32 mm, 5本/1 set

T熱電対 9811

¥24,200（税込 ¥26,620）
使用温度範囲 −180〜200℃, 許容差クラス2, 長さ 5 m, 素線径 φ0.32 mm, 5本/1 set

ロジック測定 (3)

※小型端子タイプのみ接続可能
※ 9323は小型端子タイプの9327, 9320-01, 9321-01, MR9321-01には必要ありません

ロジックプローブ MR9321-01

詳細はこちら

¥35,000（税込 ¥38,500）
・絶縁4ch
・AC/DC電圧のON/OFF検出用

ロジックプローブ 9320-01

詳細はこちら

¥30,000（税込 ¥33,000）
・4ch
・電圧/接点信号のON/OFF検出用
・応答可能パルス幅500nsec以上

ロジックプローブ 9327

詳細はこちら

¥55,000（税込 ¥60,500）
・4ch
・電圧/接点信号のON/OFF検出用
・応答可能パルス幅100nsec以上, 小型端子

200Aまで（高精度） (7)

※高精度電流センサを使用するには電源(CT955x)が別途必要です

※CT955xと接続できるのは, ME15W (12pin)端子の(-05タイプ)センサのみ
※PL23 (10pin)端子のセンサを使用する場合は, 変換ケーブルCT9900が別途必要

AC/DCカレントプローブ CT6841A

詳細はこちら

¥237,600（税込 ¥261,360）
・周波数特性 DC〜2 MHz
・定格電流 AC/DC 20 A
・可能導体径 φ 20 mm

AC/DCカレントプローブ CT6843A

詳細はこちら

¥249,700（税込 ¥274,670）
・周波数特性 DC〜700 kHz
・定格電流 AC/DC 200 A
・可能導体径 φ 20 mm

AC/DCカレントセンサ CT6862-05

詳細はこちら

¥120,000（税込 ¥132,000）
・周波数特性 DC〜1 MHz (位相〜300 kHz)
・定格電流 AC/DC 50A
・可能導体径 φ 24 mm

AC/DCカレントセンサ CT6863-05

詳細はこちら

¥120,000（税込 ¥132,000）
・周波数特性 DC〜500 kHz (位相〜300 kHz)
・定格電流 AC/DC 200A
・可能導体径 φ 24 mm

AC/DCカレントセンサ CT6872, CT6872-01

詳細はこちら

¥178,200（税込 ¥196,020）
・周波数特性 DC〜10 MHz (位相〜1 MHz)
・定格電流 AC/DC 50A
・可能導体径 φ 24 mm

AC/DCカレントセンサ CT6873,CT6873-01

詳細はこちら

¥178,200（税込 ¥196,020）
・周波数特性 DC〜10 MHz (位相〜1 MHz)
・定格電流 AC/DC 200A
・可能導体径 φ 24 mm

クランプオンセンサ 9272-05

詳細はこちら

¥40,000（税込 ¥44,000）
・周波数特性 1 Hz〜100 kHz (位相 5 Hz〜50 kHz)
・定格電流 AC 20 A/200 A
・可能導体径 φ 46 mm

1000Aまで（高精度） (7)

※高精度電流センサを使用するには電源(CT955x)が別途必要です

※CT955xと接続できるのは, ME15W (12pin)端子の(-05タイプ)センサのみ
※PL23 (10pin)端子のセンサを使用する場合は, 変換ケーブルCT9900が別途必要

AC/DCカレントプローブ CT6844A

詳細はこちら

¥261,800（税込 ¥287,980）
・周波数特性 DC〜500 kHz
・定格電流 AC/DC 500 A
・可能導体径 φ 20 mm

AC/DCカレントプローブ CT6845A

詳細はこちら

¥272,800（税込 ¥300,080）
・周波数特性 DC〜200 kHz
・定格電流 AC/DC 500 A
・可能導体径 φ 50 mm

AC/DCカレントプローブ CT6846A

詳細はこちら

¥297,000（税込 ¥326,700）
・周波数特性 DC〜100 kHz
・定格電流 AC/DC 1000 A
・可能導体径 φ 50 mm

AC/DCカレントセンサ CT6875A

詳細はこちら

¥178,200（税込 ¥196,020）
・帯域 DC〜2 MHz（CT6875A-1: DC〜1.5MHz）
・定格電流AC/DC 500 A
・可能導体径 φ 36 mm

AC/DCカレントセンサ CT6876A

詳細はこちら

¥237,600（税込 ¥261,360）
・帯域 DC〜1.5 MHz（CT6876A-1: DC〜1.2MHz）
・定格電流AC/DC 1000A
・可能導体径 φ 36 mm

AC/DCカレントセンサ CT6904A, CT6904A-1

詳細はこちら

¥594,000（税込 ¥653,400）
・帯域 DC〜4 MHz (位相〜1 MHz)
・定格電流 AC/DC 500A
・可能導体径 φ 32 mm

AC/DCカレントセンサ CT6904A-2, CT6904A-3

詳細はこちら

・帯域 DC〜4 MHz (位相〜1 MHz)
・定格電流 AC/DC 800A
・可能導体径 φ 32 mm

PL23 (10pin) - ME15W (12pin)変換 (1)

変換ケーブル CT9900

¥13,200（税込 ¥14,520）
PL23 (10pin)をME15W (12pin)端子に変換

センサ用電源 (4)

PL23 (10pin) - ME15W (12pin)変換

※高精度電流センサを使用するには電源(CT955x)が別途必要です
※CT955xと接続できるのは, ME15W (12pin)端子の(-05タイプ)センサのみ
※PL23 (10pin)端子のセンサを使用する場合は, 変換ケーブルCT9900が別途必要

センサユニット CT9555

詳細はこちら

¥64,900（税込 ¥71,390）
・電流センサを単体で使用する場合の電源供給用
・1ch, 波形出力付き

センサユニット CT9556

詳細はこちら

¥90,200（税込 ¥99,220）
・電流センサを単体で使用する場合の電源供給用
・1ch,波形/RMS出力付き

センサユニット CT9557

詳細はこちら

¥194,700（税込 ¥214,170）
・電流センサを単体で使用する場合の電源供給用
・4ch,加算機能,波形/RMS出力付き

接続コード L9217

¥7,200（税込 ¥7,920）
コード両端が絶縁BNC, 1.6 m

電流センサ用入力ユニット (2)

ME15W (12pin) - PL23 (10pin) 変換

※電流ユニット8971 (MR8847,MR8827・MR8740用)にME15W (12pin)端子の(-05タイプ)高精度電流センサを使用するには, 変換ケーブルCT9901が別途必要
※PL23 (10pin)端子のセンサを8971, 8940に使用する場合は, CT955xは不要ですが変換ケーブル9318が必要 (8971には9318が付属)

電流ユニット 8971

詳細はこちら

¥177,000（税込 ¥194,700）
・2ch, 電流の波形測定
・DC～100kHz帯域
・専用電流センサ接続

変換ケーブル 9318

¥13,200（税込 ¥14,520）
CT6841-6846, CT6865/63/62, 9709, 9272-10と8971/ 40/ 51の接続用, 38cm

高精度電流センサとメモリハイコーダ接続時の注意 (0)

■MR8847A/MR8827/MR8740との接続
・高精度電流センサ(ME15W)＋CT9901＋9318 →電流ユニット8971
・高精度電流センサ(ME15W)＋CT955x＋BNCケーブル →電流ユニット8971以外
・高精度電流センサ(PL23)＋9318 →電流ユニット8971
・高精度電流センサ(PL23)＋CT9900＋CT955x＋BNCケーブル →電流ユニット8971以外
