ACフレキシブルカレントセンサ CT9667シリーズ

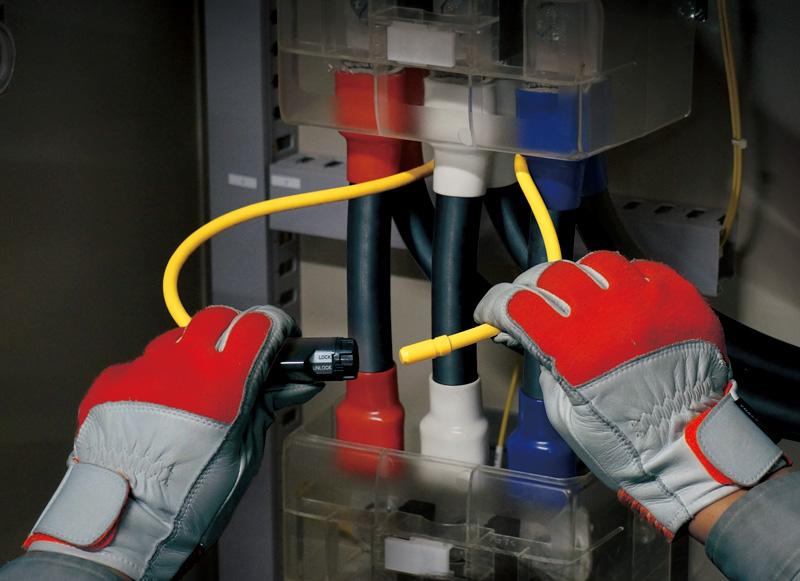

狭い場所でも簡単設置
狭い隙間や込み入った配線に使いやすい
電源品質アナライザ、クランプ電力計と組み合わせて使用できます。
特長
- 狭い隙間や込み入った配線に使いやすいスリムケーブルタイプ(-01, -02)
- 込み入った配線でもクランプしやすい形状
- 5000 Aまでの大電流計測に対応
- 10 Hz〜20 kHzと良好な周波数帯域
- 用途に応じて選べる、3種類の測定可能導体径
- クランプ電力計/メモリハイコーダと組み合わせて使用可能, BNCタイプ
- CAT IV 600 V, CAT III 1000 V
形名（発注コード）
| CT9667-01 | φ100mm | ¥52,800（税込 ¥58,080） |
|---|---|---|
| CT9667-02 | φ180mm | ¥52,800（税込 ¥58,080） |
| CT9667-03 | φ254mm | ¥52,800（税込 ¥58,080） |
電源品質アナライザの他、電力計、電圧入力の記録計等で電流入力用センサとして使用可能。
CT9667は大電流計測を目的としたフレキシブルカレントセンサです。漏れ電流測定などの微小電流の計測には向いていません。
CT9667は大電流計測を目的としたフレキシブルカレントセンサです。漏れ電流測定などの微小電流の計測には向いていません。
基本仕様
確度保証期間 1年
| CT9667-01 | CT9667-02 | CT9667-03 | |
| 定格一次電流 | AC 5000 A/ AC 500 A | ||
| 最大許容入力 | 10000 A連続 (45〜66 Hz, 周波数によるディレーティングあり) | ||
| 周波数帯域 | 10 Hz〜20 kHz (±3dB以内) | ||
| 振幅/位相確度 | ±2 % rdg. ±0.3 % f.s. (45〜66 Hz, フレキシブルループ中心部において) ±1° 以内 (45〜66 Hz) |
||
| 出力電圧レート | 5000 Aレンジ:AC 500 mV/f.s. (AC 0.1 mV/A) 500 Aレンジ:AC 500 mV/f.s. (AC 1 mV/A) |
||
| 対地間最大定格電圧 | AC 1000 V (CAT III), AC 600 V (CAT IV) | ||
| 測定可能導体径 | φ 100 mm以下 | φ 180 mm以下 | φ 254 mm以下 |
| 出力コネクタ | BNC | ||
| 使用温度範囲 | -25℃～65℃ | -25℃～65℃ | -10℃～50℃ |
| 電源 | 単3形アルカリ乾電池 (LR6) ×2, 連続使用時間: 7日 (定格電力35 mVA) またはACアダプタ9445-02 (定格電力0.2 VA) または外部DC電源 DC 5〜15 V (定格電力0.2 VA) |
||
| 防じん・防水性 | IP54 (フレキシブルループ部のみ) | - | |
| 寸法・質量 | フレキシブルループケーブル径φ 7.4 mm, ケーブル長: フレキシブルループ-回路ボックス間 2 m, 出力ケーブル: 1 m, 回路ボックス: 35W × 120.5H × 34D mm, 280 g | フレキシブルループケーブル径φ 13 mm, ケーブル長: フレキシブルループ-回路ボックス間 2 m, 出力ケーブル: 1 m, 回路ボックス: 35W × 120.5H × 34D mm, 470 g | |
| 付属品 | 単3形アルカリ乾電池 (LR6) ×2, 取扱説明書 ×1 | ||
オプション (2)
ACアダプタ 9445-02
¥7,800（税込 ¥8,580）
AC 100〜240 V, 9 V/1 A
変換アダプタ 9704
¥2,700（税込 ¥2,970）
受け:BNCメス, 出力:バナナオス
※バナナ入力端子の旧タイプメモリハイコーダには挿入できません
-
ACフレキシブルカレントセンサ CT9667-01,CT9667-02,CT9667-03
取扱説明書
日本語
Ver.01
