クランプオンパワーロガー PW3360

簡単操作のコンパクト電力ロガー 新登場！省エネルギー対策は、現状把握から

製品紹介ムービー｜設定ナビ機能で確実な結線

確実な電力測定は、電圧・電流の結線で決まります。クランプオンパワーロガーPW3360は設定ナビ機能が確実な結線をサポート、結線違いがある場合は、修正ポイントをおしらせします。狭いキュービクルの中でも設置できる小型・軽量のポータブル設計。省エネの取り組みによる電力削減など、効果の確認・見える化にご活用いただけます。

特長

  • 単相から三相４線、400Vラインまで対応
  • 有効測定範囲90V〜780Vまで
  • 単相２線では3回路同時に測定ができます（同一電源系統において）
  • 狭いキュービクルの中でも設置できるポータブル設計
  • SDカードに長期保存可能
  • 設定ナビ機能が確実な接続をサポート（接続状態をリアルなグラフィック画面でご案内）
  • PW3360-11は高調波測定機能付き
  • WHM（電力量計）結線確認機能を搭載

形名（発注コード）

PW3360-10 日本語版・本体のみ ¥117,700（税込 ¥129,470）
PW3360-11 日本語版・高調波機能・本体のみ ¥180,400（税込 ¥198,440）
PW3360-91 日本語版・セット販売品 ¥192,500（税込 ¥211,750）
PW3360-10/-11本体のみでは測定できません。測定目的に応じてオプションのクランプオンセンサを別途ご購入ください。またデータ収集にはSDカードが必要です。 ※クランプオンパワーロガーセットPW3360-91は、このセットのオプションを個別購入する場合よりお得な価格になっています。 1:クランプオンパワーロガーPW3360-10×1台2:クランプオンセンサ9661×2本 3:SDメモリカード2GB Z4001×1枚4:携帯用ケースC1005×1個

遠隔計測サービス GENNECT Remote対応測定器

GENNECT Remoteは5分でつながる遠隔計測サービスです。特別な知識なく、遠隔地から測定データを取得、測定器の操作ができます。
スペシャルサイトでは、GENNECT Remote の機能、活用事例、技術情報など現場で役立つ情報を、深くお伝えしています。

GENNECT Remote スペシャルサイトはこちら

グラフィカルな表示で結線手順を分かりやすく！　クランプ電力計の操作をナビゲート

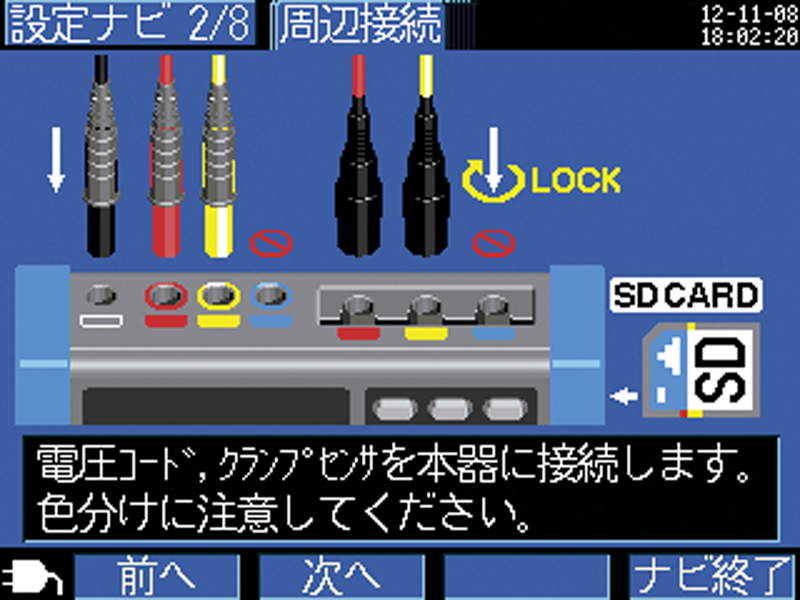

設定ナビを使えば測定までの手順を画面で案内します。クランプ電力計の扱いに慣れない方でも、三相の電力測定を簡単に設定・配線できます。もし結線が誤っていても、結線チェック機能でミスをお知らせするので、誤配線に気付かず起こしてしまう測定ミスを防ぐことができます。

測定値をグラフで表示、一目で結果を確認できる電力ロガー機能

電力ロガー記録した測定値を電力管理に便利なグラフに置き換えて表示します。その瞬間の測定値だけでなく、過去のデマンド値の推移や時系列のグラフ表示で、最大／最小／平均値をカーソルをあてることで確認できます。

使えば測定の幅が広がるクランプ電力計　PW3360活用法（漏れ電流測定）

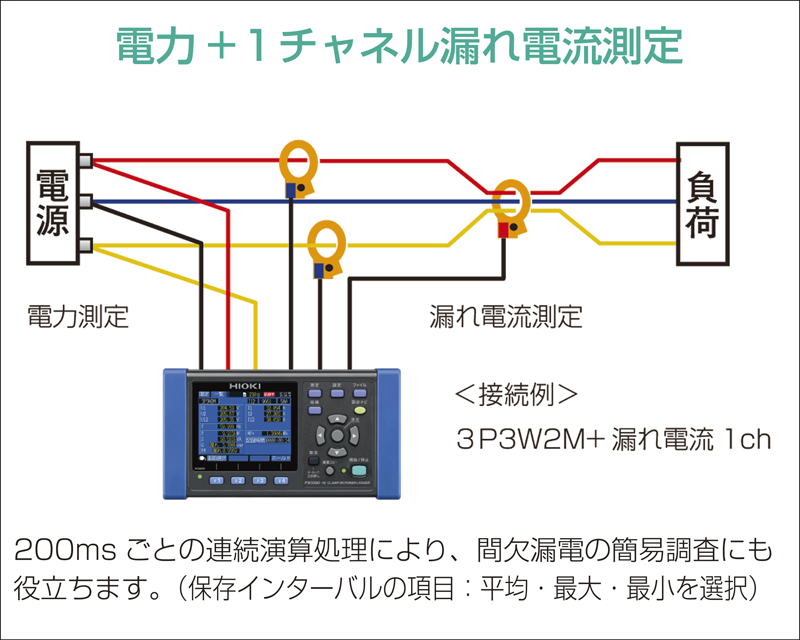

クランプオンセンサと別売オプションのクランプリークセンサを接続すれば、電力+１チャネル漏れ電流測定が同時にできます。さらに、クランプリークセンサ３本接続により、３チャネルの漏れ電流を同時に記録できます。

狭いキュービクルの中でも設置できるポータブル・電力ロガー

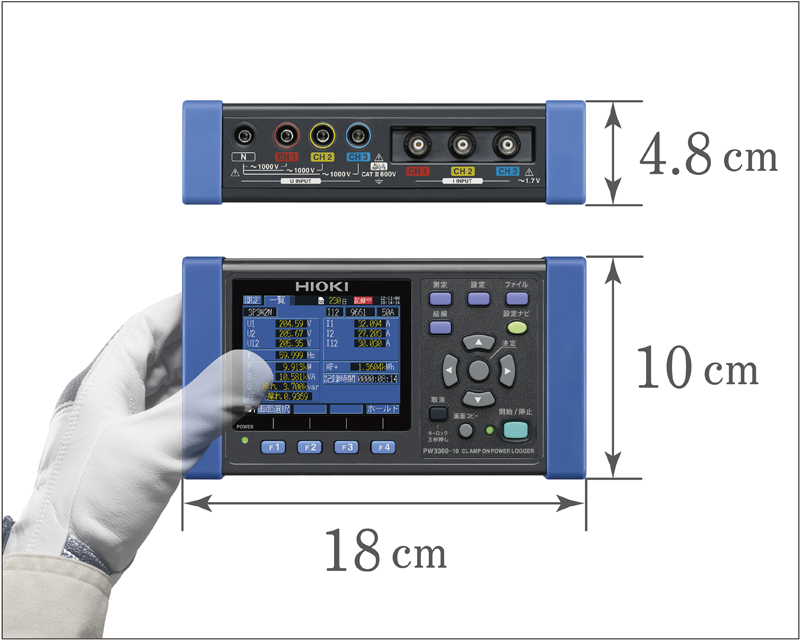

省エネ活動に欠かせない電力ロガー。軽いフットワークで現場に携帯、狭い場所への設置を助ける小型・軽量550gの設計です。

現場の測定結果をパソコンへ、GENNECT One SF4000

測定しながらデータをPCにリアルタイムで一括表示・保存

詳しくはこちら

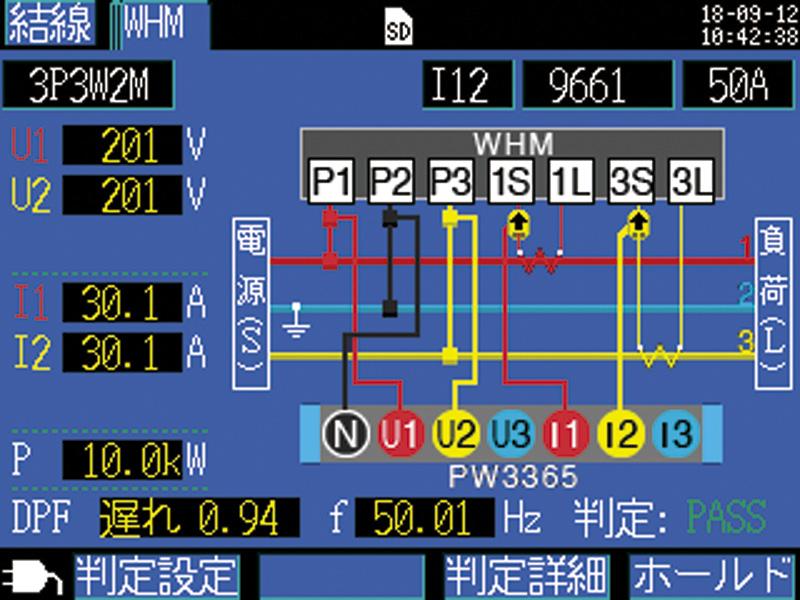

WHMの結線確認｜画面を見ながら簡単接続

電力量計の新設・取替工事後などの結線確認に有効な機能です。結線チェック機能で培ったノウハウを活かして、電圧の大きさ、電流の大きさ、位相などの情報をもとに「PASS」、「FAIL」を判定します。

部品変更に伴う製品仕様変更はこちら

基本仕様

確度保証期間 1年
測定ライン
(測定可能回路数)		 50/60 Hz, 単相2線 (1回路/2回路/3回路), 単相3線 (1回路),
三相3線/三相4線 (1回路), 電流のみ1〜3CH
測定項目 電圧実効値, 電流実効値, 電圧基本波値, 電流基本波値, 電圧基本波位相角, 電流基本波位相角, 周波数(U1), 電圧波形ピーク(絶対値), 電流波形ピーク(絶対値), 有効電力, 無効電力(遅れ/進みの表示あり), 皮相電力, 力率(遅れ/進みの表示あり)または変位力率(遅れ/進みの表示あり), 有効電力量(消費・回生), 無効電力量(遅れ・進み), 電気料金表示, 有効電力デマンド量(消費・回生), 無効電力デマンド量(遅れ・進み), 有効電力デマンド値(消費・回生), 無効電力デマンド値(遅れ・進み), 力率デマンド, パルス入力, [PW3360-11のみ]: 高調波電圧・電流・電力レベル, 含有率, 位相角, 総合高調波歪み率(THD-FまたはTHD-R), 第40次まで
電圧レンジ AC 600 V (有効測定範囲: 90.00 V〜780.00 V)
電流レンジ AC 500.00 mA〜5.0000 kAまで (使用するセンサにより測定範囲が異なる), AC 50.000 mA〜5.0000 A (漏れ電流のみ)
電力レンジ 300.00 W〜9.0000 MW (電圧/電流レンジと測定ラインの組合せによる)
基本確度 電圧 : ±0.3% rdg. ±0.1% f.s
電流 : ±0.3% rdg. ±0.1% f.s. + 電流センサ確度
電力 : ±0.3% rdg. ±0.1% f.s. + 電流センサ確度 (力率=1)
表示更新レート 約0.5s (SDカード・内部メモリアクセス時, LAN・USB通信時は除く)
データ記録 SDメモリカード/内部メモリへリアルタイム保存
保存インターバル時間 1〜30秒, 1〜60分, 14切替え
保存項目 測定値保存: 平均値のみ, 平均・最大・最小値
[PW3360-11]: 高調波データ保存: バイナリ形式 (平均値のみ, 平均・最大・最小値)
画面コピー: BMP形式 (最短インターバル時間5分毎に保存可)
波形保存: バイナリ形式 (最短インターバル時間1分毎に保存可)
インタフェース SD/SDHCメモリカード
LAN 100BASE-TX: HTTPサーバ機能, FTPクライアント機能 (SF4102による測定ファイル取得)
USB2.0: PCと接続時SDメモリカードと内部メモリをリムーバブルディスクと認識, 通信ソフトによる設定・データダウンロード
パルス出力: 積算電力量測定時, 有効電力量に比例したパルス信号を出力, オープンコレクタ絶縁出力
機能 結線確認, 設定ナビ, 時計, パルス入力, 他
電源 ACアダプタ Z1006 (100 V〜240 V, 50 Hz/60Hz), 40 VA (ACアダプタ含む)
バッテリパック 9459: (DC 7.2V, 3 VA, ACアダプタ接続による充電6時間10分), 連続使用時間 6h (バックライトOFF)
寸法・質量 180 W × 100 H × 48 D mm, 550 g (バッテリセットPW9002装着なし)
180 W × 100 H × 67.2 D mm, 830 g (バッテリセットPW9002装着時)
付属品 電圧コードL9438-53 ×1 (黒・赤・黄・青), ACアダプタZ1006 ×1, USBケーブル (0.9 m) ×1, 取扱説明書 ×1, 測定ガイド ×1, カラークリップ (赤黄青白各2個, クランプセンサ色区別用) ×1セット, スパイラルチューブ ×5 (クランプセンサコード結束用), アプリケーションソフトウェアCD (SF4000 GENNECT One) ×1

電流入力 (8)

※電力,負荷電流測定用(単相用×1, 三相用は×2または×3個必要です)

ACフレキシブルカレントセンサ CT9667シリーズ

詳細はこちら

¥52,800（税込 ¥58,080）
・帯域 10 Hz〜20 kHz (±3dB)
・定格一次電流 AC 5000 A/ 500 A
・可能導体径 φ100mm〜 φ254 mm
接続ケーブル 9219

¥5,300（税込 ¥5,830）
9695-02/-03/-80に接続してBNC端子に接続, 3m

クランプオンセンサ 9660

詳細はこちら

¥26,400（税込 ¥29,040）
・周波数特性40 Hz〜5 kHz
・定格一次電流AC 100 A
・可能導体径 φ 15 mm
クランプオンセンサ 9661

詳細はこちら

¥28,600（税込 ¥31,460）
・周波数特性40 Hz〜5 kHz
・定格一次電流AC 500 A
・可能導体径 φ 46 mm
クランプオンセンサ 9669

詳細はこちら

¥39,600（税込 ¥43,560）
・周波数特性40 Hz〜5 kHz
・定格一次電流AC 1000 A
・可能導体径 φ 55 mm
クランプオンセンサ 9694

詳細はこちら

¥26,400（税込 ¥29,040）
・周波数特性40 Hz〜5 kHz
・定格一次電流AC 5 A
・可能導体径 φ 15 mm
クランプオンセンサ 9695-02

詳細はこちら

¥13,200（税込 ¥14,520）
・周波数特性40 Hz〜5 kHz
・定格一次電流AC 50 A
・可能導体径 φ 15 mm
クランプオンセンサ 9695-03

詳細はこちら

¥13,200（税込 ¥14,520）
・周波数特性40 Hz〜5 kHz
・定格一次電流AC 100 A
・可能導体径 φ 15 mm

漏れ電流入力 (2)

※PW3360では5Aまで

※漏洩電流測定用（電力測定不可）

クランプオンリークセンサ 9657-10

詳細はこちら

¥31,900（税込 ¥35,090）
・周波数特性40Hz〜5kHz
・定格一次電流AC 10A
・可能導体径 φ 40 mm
クランプオンリークセンサ 9675

詳細はこちら

¥28,600（税込 ¥31,460）
・周波数特性40Hz〜5kHz
・定格一次電流AC 10A
・可能導体径 φ 30 mm

クランプ用アダプタ (1)

クランプオンアダプタ 9290-10

詳細はこちら

¥28,600（税込 ¥31,460）
・1000 Aを1/10に下げるCT
・電力計に使用可能な位相特性

電圧入力 (6)

※L9438-53は標準付属

分岐コード L1021-01

¥2,700（税込 ¥2,970）
バナナ分岐-バナナ, 赤1本, コード長0.5 m, L9438sまたはL1000s分岐用, CAT IV 600V, CAT III 1000V

分岐コード L1021-02

¥2,700（税込 ¥2,970）
バナナ分岐-バナナ, 黒1本, コード長0.5 m, L9438sまたはL1000s分岐用, CAT IV 600V, CAT III 1000V

電圧コード L9438-53

¥5,300（税込 ¥5,830）
黒・赤・黄・青, 3m, ワニ口クリップ ×4

コンセント入力コード 9448

¥2,000（税込 ¥2,200）
AC 100V入力用, 2m, CE非対応

マグネットアダプタ 9804-01

¥3,700（税込 ¥4,070）
測定コード先端に装着, 赤1個, φ11 mm

マグネットアダプタ 9804-02

¥3,700（税込 ¥4,070）
測定コード先端に装着, 黒1個, φ11 mm

電源 (4)

※Z1006は標準付属, 9459はPW9002に含まれるバッテリパック消耗時の交換用

バッテリセット PW9002

¥15,400（税込 ¥16,940）
バッテリパック9459とカバーのセット

電源供給アダプタ PW9003

¥15,400（税込 ¥16,940）
PW3360用, 測定ラインから電源供給, AC240Vまで

ACアダプタ Z1006

¥13,200（税込 ¥14,520）
AC 100〜240V

バッテリパック 9459

¥13,200（税込 ¥14,520）
NiMH, 本体で充電

保存メディア (2)

SDカード購入時のご注意

弊社オプションのSDカードを必ず使用してください。弊社オプション以外のSDカードを使用すると、正常に保存、読み出しができない場合があり、動作保証はできません。

SDメモリカード2GB Z4001

¥15,400（税込 ¥16,940）
2 GB

SDメモリカード Z4003

¥36,300（税込 ¥39,930）
8 GB

ケース・他 (2)

Z5004はコード類を金属表面に吊り下げます。

携帯用ケース C1005

¥18,700（税込 ¥20,570）
オプション収納可, PW3365/PW3360シリーズ用

マグネット付きストラップ Z5004

¥3,700（税込 ¥4,070）

PC計測 (4)

パワーロガービューワ SF1001

詳細はこちら

¥33,000（税込 ¥36,300）
・PW3360/3365s, 3169sで測定したデータをパソコン上で簡単に表示・解析できる専用ソフト
GENNECT One SF4000

詳細はこちら

・ LAN 接続した測定器をアプリ内で自動認識
・ 測定結果をリアルタイムでグラフ表示
・ Windows版
遠隔計測サービス [GENNECT Remote] SF4111, SF4112

詳細はこちら

¥122,000（税込 ¥134,200）
• PCやスマホから測定データを可視化
• 機能: モニター/ドライブ/アラーム/コンソール
LANケーブル 9642

¥4,000（税込 ¥4,400）
ストレート, クロス変換コネクタ付属, 5 m
