クランプオンパワーロガー PW3365
世界初の金属非接触電力測定!短絡の不安ゼロ
製品紹介ムービー
特長
- ケーブルの上から電圧測定、短絡の危険ゼロ
- 単相から三相4線、400 Vラインまで対応
- 有効測定範囲 90 V〜520 Vまで
- 基本波〜13次までの高調波を測定
- 狭いキュービクルの中でも設置できるポータブル設計
- SDカードに長期保存可能
- 設定ナビ機能が確実な接続をサポート(接続状態をリアルなグラフィック画面でご案内)
- WHM(電力量計)結線確認機能を搭載
形名(発注コード)
PW3365-10 | 日本語版・本体のみ | ¥281,600(税込 ¥309,760) |
---|
遠隔計測サービス GENNECT Remote対応測定器
GENNECT Remoteは5分でつながる遠隔計測サービスです。特別な知識なく、遠隔地から測定データを取得、測定器の操作ができます。
スペシャルサイトでは、GENNECT Remote の機能、活用事例、技術情報など現場で役立つ情報を、深くお伝えしています。
クランプ電力計による電力測定がブレーカを落とさず、安全・簡単にできる
これまでクランプ電力計の電力測定において電圧は金属端子に接続していましたが、新開発の金属非接触電圧センサにより被覆電線を挟むだけで測定することが可能になりました。充電部に金属が触れないから短絡の危険ゼロ、端子にカバーがある場所もカバーを外さずにケーブルの上から接続できるので設置も簡単。

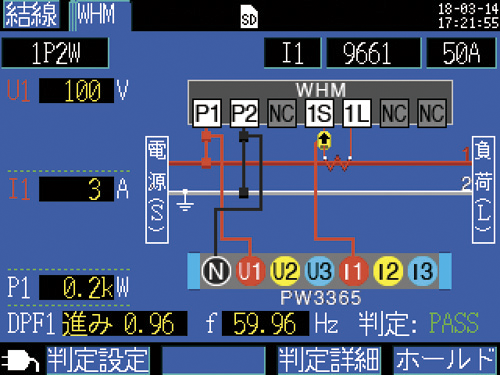

WHMの結線確認|画面を見ながら簡単接続(V2.00 新機能)
電力量計の新設・取替工事後などの結線確認に有効な機能です。結線チェック機能で培ったノウハウを活かして、電圧の大きさ、電流の大きさ、位相などの情報をもとに「PASS」、「FAIL」を判定します。
高調波測定|基本波から13次まで解析(V2.00 新機能)
50Hz/60Hz電源ラインの電圧や電流に含まれる高調波成分を基本波から13次まで解析できます。総合ひずみ率(THD)と各次高調波の実効値・含有率を表示します(数値リスト、グラフ表示)。高調波成分の中で支配的な5次、7次高調波を安全・簡単に測定できます。
グラフィカルな表示でクランプ電力計の結線手順を分かりやすくご案内
設定ナビを使えば測定までの手順を画面で案内するので、三相の電力測定も簡単に設置作業を行えます。もし、結線が誤っていても、FAIL表示でミスをお知らせするので、測定ミスを防ぐことができます。
クランプ電力計の測定値をグラフで表示、一目で結果を確認できる。
測定値を電力管理に便利なグラフに置き換えて表示します。その瞬間の測定値だけでなく、デマンド値の推移や時系列のグラフ表示で最大/最小/平均値をカーソルで確認できます。

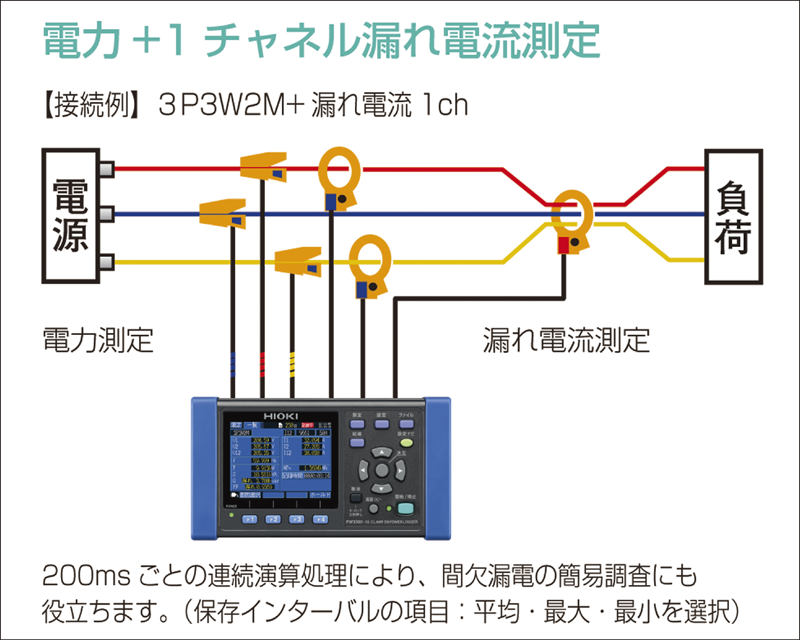

使えば測定の幅が広がる電力ロガー | PW3365-10活用法(漏れ電流測定)
クランプオンセンサと別売オプションのクランプリークセンサを接続すれば、電力+1チャネル漏れ電流測定が同時にできます。さらに、クランプリークセンサ3本接続により、3チャネルの漏れ電流を同時に記録できます。
基本仕様
測定ライン (測定可能回路数) |
50/60 Hz, 単相2線 (1回路/2回路/3回路), 単相3線 (1回路), 三相3線/三相4線 (1回路), 電流のみ1〜3CH |
|||||
---|---|---|---|---|---|---|
測定項目 | 電圧実効値, 電流実効値, 電圧基本波値, 電流基本波値, 電圧基本波位相角, 電流基本波位相角, 周波数(U1), 電圧波形ピーク(絶対値), 電流波形ピーク(絶対値), 有効電力, 無効電力, 皮相電力, 力率(遅れ/進みの表示あり)または変位力率(遅れ/進みの表示あり), 有効電力量(消費・回生), 無効電力量(遅れ・進み), 電気料金表示, 有効電力デマンド量(消費・回生), 無効電力デマンド量(遅れ・進み), 有効電力デマンド値(消費・回生), 無効電力デマンド値(遅れ・進み), 力率デマンド |
|||||
高調波 | 高調波電圧, 高調波電流, 電圧総合高調波歪み率 (THD-FまたはTHD-R), 電流総合高調波歪み率 (THD-FまたはTHD-R), 第13次まで | |||||
電圧レンジ | AC 400 V (有効測定範囲: 90.0 V〜520.0 V) | |||||
電流レンジ | AC 500.00 mA〜5.0000 kAまで (使用するセンサにより測定範囲が異なる), AC 50.000 mA〜5.0000 A (漏れ電流のみ) | |||||
電力レンジ | 200.00 W〜6.0000 MW (電圧/電流レンジと測定ラインの組合せによる) | |||||
基本確度 | 電圧 : ±1.5% rdg. ±0.2% f.s (PW3365+PW9020組合わせ確度) 電流 : ±0.3% rdg. ±0.1% f.s. + 電流センサ確度 電力 : ±2.0% rdg. ±0.3% f.s. + 電流センサ確度 (力率=1) |
|||||
表示更新レート | 約0.5 s (SDカード・内部メモリアクセス時, LAN・USB通信時は除く) | |||||
データ記録 | SD/SDHCメモリカード/内部メモリへリアルタイム保存 | |||||
保存インターバル時間 | 1〜30秒, 1〜60分, 14切替え | |||||
保存項目 | 測定値保存: 平均値のみ, 平均・最大・最小値 画面コピー: BMP形式 (最短インターバル時間5分毎に保存可) 波形保存: バイナリ形式 (最短インターバル時間1分毎に保存可) |
|||||
インタフェース | SD/SDHCメモリカード, LAN 100BASE-TX: HTTPサーバ機能, 通信ソフトによる設定・データダウンロード, USB2.0: PCと接続時SDメモリカードと内部メモリをリムーバブルディスクと認識, 通信ソフトによる設定・データダウンロード | |||||
機能 | 結線確認, 設定ナビ, 時計, 他 | |||||
電源 | ACアダプタ Z1008 (100 V〜240 V, 50 Hz/60 Hz), 45 VA (ACアダプタ含む) バッテリパック 9459: (最大定格電力 5 VA, ACアダプタ接続による充電6時間10分), 連続使用時間 3h (バックライトOFF) |
|||||
寸法・質量 | 180 W × 100 H × 48 D mm, 540 g (バッテリセットPW9002装着なし) 180 W × 100 H × 67.2 D mm, 820 g (バッテリセットPW9002装着時) |
|||||
付属品 | 電圧センサPW9020 ×3, ACアダプタZ1008 ×1, USBケーブル (0.9 m) ×1, 取扱説明書 ×1, 測定ガイド ×1, カラークリップ (赤黄青白各4個) ×1セット, スパイラルチューブ ×10 (コード結束用) |
電圧センサ PW9020 基本仕様
測定可能導体種類 | 被覆電線(IV,CV 相当), 金属部 ※シールド電線不可。多芯のケーブルや被覆が厚いケーブルは正確に測定できない恐れがあります。 |
---|---|
測定可能導体径 | 仕上がり外形:φ 6 mm 〜φ 30 mm IV 電線 : 8 mm^2 〜 325 mm^2 CV 電線 : 2 mm^2 〜 250 mm^2 |
測定可能範囲 | 90 V 〜 520 V |
コード長 | 約 3.0 m(コード中間に中継ボックス有り) |
電流入力 (8)
※電力,負荷電流測定用(単相用×1, 三相用は×2または×3個必要です)

¥5,300(税込 ¥5,830)
9695-02/-03/-80に接続してBNC端子に接続, 3m
漏れ電流入力 (2)
電圧入力 (1)
※PW9020は3本標準付属, 別途購入用 (1本単位)
¥39,600(税込 ¥43,560)
PW3365専用, コード長3 m
保存メディア (2)
SDカード購入時のご注意
弊社オプションのSDカードを必ず使用してください。弊社オプション以外のSDカードを使用すると、正常に保存、読み出しができない場合があり、動作保証はできません。

¥15,400(税込 ¥16,940)
2 GB

¥36,300(税込 ¥39,930)
8 GB
電源 (3)
※Z1008は標準付属, 9459はPW9002に含まれるバッテリパック消耗時の交換用

¥15,400(税込 ¥16,940)
バッテリパック9459とカバーのセット

¥15,400(税込 ¥16,940)
AC 100〜240 V

¥13,200(税込 ¥14,520)
NiMH, 本体で充電
ケース・他 (3)
Z5004はコード類を金属表面に吊り下げます。
※C1005はクランプ2本,電圧センサ3本収納可能

¥18,700(税込 ¥20,570)
オプション収納可, PW3365/PW3360シリーズ用

¥24,200(税込 ¥26,620)
PW3365用, クランプ3本,電圧センサ4本収納可

¥3,700(税込 ¥4,070)
PC計測 (4)

¥4,000(税込 ¥4,400)
ストレート, クロス変換コネクタ付属, 5 m
