Clamp ON POWER LOGGER PW3365

Menghilangkan Risiko Korsleting dan Kecelakaan Listrik

Ringkasan
Fitur
Spesifikasi
Opsional
Download
Aplikasi Penggunaan

Video Produk PW3365

Hioki Clamp On Power Meter adalah alat pengukur daya channel yang memanfaatkan input clamp sensor untuk mengukur daya secara akurat dan aman pada saluran satu fasa hingga tiga fasa. Power logger PW3365 membawa keselamatan dan kenyamanan selangkah lebih maju dengan menjadi meteran listrik kontak non-logam pertama di dunia yang menggunakan klip tegangan tertutup sepenuhnya yang dapat dipasang ke bagian mana pun dari kabel atau busbar. Pelanggan kini dapat memantau permintaan listrik dan parameter daya lainnya untuk membantu audit energi dan memvalidasi langkah-langkah penghematan energi tanpa risiko kecelakaan short-circuit, gangguan listrik, atau cedera tubuh akibat sengatan listrik.

Fitur Utama

Ukur tegangan dari atas kabel tanpa risiko korsleting
Mendukung satu hingga tiga fase, sirkuit 4-wire
Ukur antara 90 V hingga 520 V
Tampilan harmonik hingga urutan ke-13
Desain ramping dan ringkas yang dapat ditempatkan di mana saja
Simpan data berbulan-bulan di kartu SD
Fungsi QUICK SET memandu Anda dalam membuat koneksi yang tepat

Nomor Model (Kode Pesanan)

PW3365-20	Model bahasa Inggris, hanya unit utama

Catatan: Clamp On Power Logger PW3365 dengan sendirinya tidak mendukung pengukuran arus dan daya. Pengukuran arus dan daya memerlukan penjepit pada sensor, dijual terpisah. Gunakan hanya Hioki kartu SD yang dijamin berfungsi untuk menyimpan data pengukuran (opsi, dijual terpisah).

Menghadiahkan

- Penghargaan Desain Jerman Khusus 2016 (Untuk Sensor Tegangan PW9020)
- 2015 The Nikkan Kogyo Shimbun MESIN DESAIN AWARD Distinctive Merit Award (Untuk PW3365)

Mengukur daya dengan aman dan mudah tanpa perlu mematikan pemutus sirkuit terlebih dahulu dengan pencatat daya penjepit

Meskipun para teknisi harus menghubungkan instrumen ke terminal logam untuk mengukur tegangan saat mengukur daya di masa lalu, sensor tegangan no-metal-contact yang baru dikembangkan oleh Hioki memungkinkan pengukuran tegangan hanya dengan menjepit sensor di sekitar wire berinsulasi. Pendekatan ini sepenuhnya menghilangkan risiko arus pendek karena logam tidak pernah bersentuhan dengan komponen aktif, dan menyederhanakan proses pemasangan sensor bahkan ketika terminal tertutup karena sensor dapat dengan mudah dijepitkan pada kabel tanpa melepas penutupnya.

Pengujian Harmonik | Analisis dari gelombang fundamental hingga urutan ke-13 dengan PW3365 Clamp On Power Logger (dari versi 2.00)

Gunakan Hioki PW3365 Clamp On Power Logger untuk menganalisis waveform fundamental hingga komponen harmonik orde 13 yang termasuk dalam sinyal tegangan dan arus saluran listrik 50/60Hz. Tampilan total distorsi harmonik (THD) dan RMS serta konten harmonik dari setiap tatanan harmonik sebagai daftar numerik atau grafik. Secara khusus, Anda kini dapat dengan aman dan mudah mengukur harmonik ke-5 dan ke-7 dalam komponen harmonik yang cenderung memiliki dampak terbesar pada kualitas daya.

Panduan grafis dan mudah dipahami tentang cara menghubungkan pencatat daya penjepit

Fitur Pengaturan Cepat PW3365 memandu Anda melalui proses penyiapan instrumen untuk pengukuran, hingga memulai pengukuran, untuk membuat pengukuran daya 3-fase menjadi mudah. Karena koneksi yang salah akan memicu pesan GAGAL, fitur ini juga membantu mencegah kesalahan pengukuran.

Tampilan hasil pengukuran pencatat daya clamp-on sebagai grafik sehingga Anda dapat meninjaunya sekilas

PW3365 menampilkan nilai terukur yang direkam sebagai grafik untuk kemudahan penggunaan dalam manajemen daya. Selain nilai terukur seketika, Anda dapat meninjau nilai maksimum, minimum, dan rata-rata dengan menggerakkan kursor pada tampilan grafik permintaan dan tren.

Dapatkan hasil dari situs pekerjaan secara real-time, Gennect CROSS SF4000

Tangkap data di PC saat menguji dari jarak jauh

Belajarlah lagi

Klik di sini untuk melihat modifikasi spesifikasi karena perubahan komponen.

Spesifikasi dasar

Akurasi dijamin: 1 tahun

Garis pengukuran & jumlah sirkuit	50/60 Hz, Kabel fase tunggal 2 (1/2/3 sirkuit), Kabel fase tunggal 3 (1 sirkuit), Tiga fase 3 kabel (1 sirkuit), Tiga fase 4 kabel (1 sirkuit), Arus saja: 1 hingga 3 channel
Detail pengukuran	RMS tegangan, RMS arus, nilai gelombang fundamental tegangan, nilai gelombang fundamental arus, sudut fasa gelombang fundamental tegangan, sudut fasa gelombang fundamental arus, frekuensi (U1), peak waveform tegangan (nilai absolut), peak waveform arus (nilai absolut), aktif daya, daya reaktif, daya nyata, faktor daya (dengan tampilan lag/lead) atau faktor daya perpindahan (dengan tampilan lag/lead), energi aktif (konsumsi, regenerasi), energi reaktif (lag, timbal), tampilan biaya energi, aktif kuantitas permintaan daya (konsumsi, regenerasi), kuantitas permintaan daya reaktif (lag, lead), nilai permintaan daya aktif (konsumsi, regenerasi), nilai permintaan daya reaktif (lag, lead), permintaan faktor daya
Rentang Tegangan	400 V AC (Rentang pengukuran efektif: 90,0 V hingga 520,0 V)
Harmonis	Tegangan harmonik, arus harmonik, distorsi harmonik total tegangan (THD-F atau THD-R), distorsi harmonik total arus (THD-F atau TDH-R), hingga orde ke-13
Rentang Arus	500,00 mA hingga 5,0000 kA AC (tergantung sensor arus yang digunakan), 50.000 mA hingga 5.0000 A AC (Klem kebocoran pada sensor saja)
Rentang Daya	200,00 W hingga 6,0000 MW (tergantung pada kombinasi tegangan/ arus dan jenis saluran yang diukur)
Akurasi Dasar	Tegangan : ±1,5% rdg. ±0,2% fs (akurasi gabungan dengan PW3365-20 + PW9020) Saat ini : ±0,3% rdg. ±0,1% fs + akurasi clamp sensor Daya aktif : ±2,0% rdg. ±0,3% fs + akurasi clamp sensor (pada faktor daya = 1)
Tingkat pembaruan Tampilan	0,5 detik (kecuali saat mengakses kartu SD atau memori internal, atau selama komunikasi LAN/USB)
Simpan tujuan	Kartu memori SD/SDHC, atau memori internal secara real time
Interval penyimpanan data	1 detik hingga 30 detik, 1 menit hingga 60 menit, 14 pilihan
Simpan item	Simpan nilai pengukuran: Rata-rata saja / Rata-rata, Maksimum, Nilai minimum Salinan layar: Formulir BMP (disimpan setiap 5 menit dengan interval waktu minimum) Penyimpanan Waveform: Data waveform biner
Interfaces	Kartu memori SD/SDHC, LAN 100BASE-TX: Fungsi server HTTP, pengaturan jarak jauh melalui program komunikasi, pengunduhan data, USB 2.0: Saat terhubung ke PC, Kartu SD dan memori internal dikenali sebagai perangkat penyimpanan yang dapat dilepas, pengaturan jarak jauh melalui komunikasi program, unduhan data
Fungsi	Pemeriksaan koneksi, panduan navigasi Quick Set, jam
Sumber Daya listrik	Adaptor AC Z1008: (100 hingga 240 V AC, 50/60 Hz), 45 VA (termasuk adaptor AC) Baterai 9459: (DC 7.2 V, 3 VA, waktu pengisian 6 jam 10 m), 5 jam penggunaan terus menerus (dengan lampu belakang mati)
Dimensi dan massa	180 mm (7,09 inci)L × 100 mm (3,94 inci)T × 48 mm (1,89 inci)D, 540 g (19 oz) tanpa PW9002 180 mm (7,09 inci)L × 100 mm (3,94 inci)T × 68 mm (2,68 inci)D, 820 g (28,9 oz) dengan PW9002
Aksesoris yang termasuk	Tegangan Pengaman Sensor PW9020 ×1 set, Adaptor AC Z1008 ×1, Kabel USB ×1, Instruksi manual ×1, Panduan pengukuran ×1, Klip warna (masing-masing merah, kuning, biru dan putih 4), Tabung spiral berwarna hitam (bundel kabel untuk sensor arus dan sensor tegangan) ×10

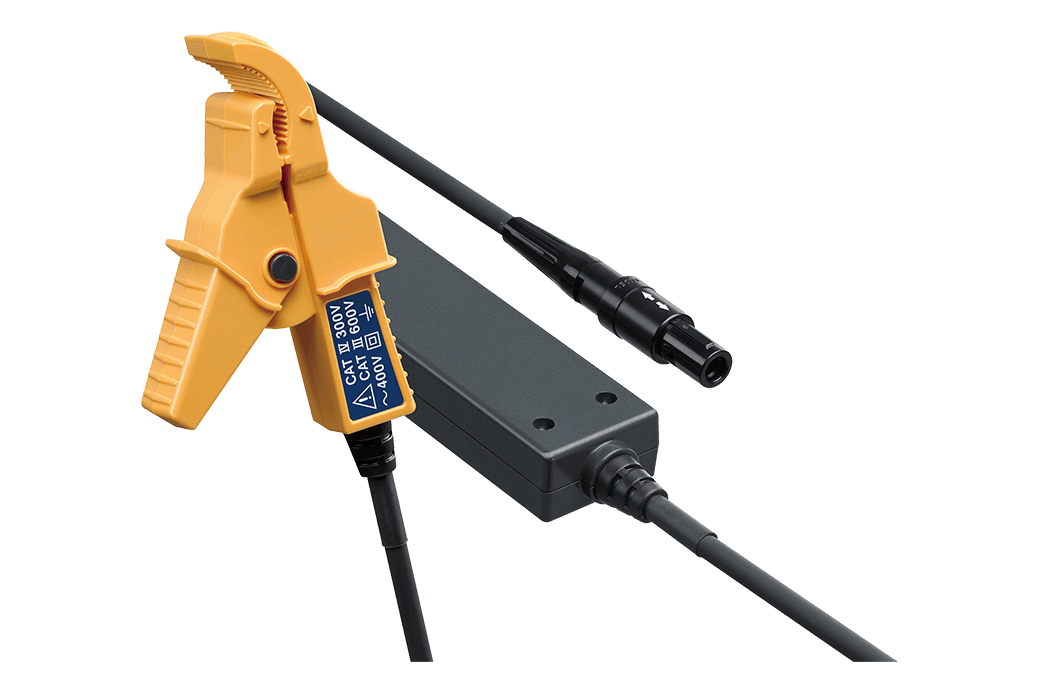

SENSOR TEGANGAN KESELAMATAN PW9020 Spesifikasi

Jenis konduktor yang kompatibel	Kabel terisolasi * Di pintu PVC atau bagian logam *Kabel berpelindung tidak dapat diukur. Produk mungkin tidak dapat mengukur kabel multi-inti secara akurat atau kabel yang memiliki insulasi tebal.
Diameter konduktor yang kompatibel	Diameter luar jadi 6mm hingga 30mm
Rentang pengukuran yang efektif	90 V rms hingga 520 V rms
Panjang kabel	3m (9,84 kaki)

Current measurement (8)

Untuk pengukuran arus daya atau beban

(1 sensor diperlukan untuk pengukuran fase tunggal, dan 2 atau 3 sensor diperlukan untuk pengukuran 3 fase)

CURRENT SENSOR ARUS FLEKSIBEL AC CT9667

Informasi lainnya

• 10 Hz hingga 20 kHz, akurasi ±2%
• Nilai 5000 A/ 500 A AC

Koneksi Kabel 9219

Hubungkan dengan 9695-02/ -03, terminal Output BNC, panjang 3m (9,84 kaki)

CLAMP ON SENSOR 9660

Informasi lainnya

• 40Hz hingga 5kHz, akurasi ±0,3%
• Nilai 100 A AC, tingkat output 1 mV/A

CLAMP ON SENSOR 9661

Informasi lainnya

• 40Hz hingga 5kHz, akurasi ±0,3%
• Nilai 500 A AC, 1 mV/A tingkat output

CLAMP ON SENSOR 9669

Informasi lainnya

• 40Hz hingga 5kHz, akurasi ±1,0%
• Nilai 1000 A AC, laju keluaran 0,5 mV/A

CLAMP ON SENSOR 9694

Informasi lainnya

• 40Hz hingga 5kHz, akurasi ±0,3%
• Nilai 5 A AC, tingkat output 10 mV/A

CLAMP ON SENSOR 9695-02

Informasi lainnya

• 40Hz hingga 5kHz, akurasi ±0,3%
• Nilai 50 A AC, tingkat keluaran 10 mV/A

CLAMP ON SENSOR 9695-03

Informasi lainnya

• 40Hz hingga 5kHz, akurasi ±0,3%
• Nilai 100 A AC, tingkat output 1 mV/A

Leak current (2)

Untuk pengukuran arus bocor (tidak mampu mengukur daya)

Perhatian: Hingga 5 A pada Model PW3365

CLAMP ON LEAK SENSOR 9657-10

Informasi lainnya

• 40 Hz hingga 5 kHz, akurasi ±1,0
• Nilai 10 A AC, tingkat keluaran 100 mV/A

CLAMP ON LEAK SENSOR 9675

Informasi lainnya

• 40 Hz hingga 5 kHz, akurasi ±1,0%
• Nilai 10 A AC, tingkat keluaran 100 mV/A

Adapter (1)

Untuk clamp sensor

Clamp ON ADAPTOR 9290-10

Informasi lainnya

• Keluaran 1000A primer, 100A sekunder (rasio 1/10)
• Karakteristik sudut fase superior untuk daya

Voltage input (0)

*Potongan PW9020 ×4 dibundel, sensor tunggal tambahan juga tersedia

Storage media (2)

Perhatian Kartu SD

Gunakan hanya Kartu SD yang dijual oleh HIOKI. Kompatibilitas dan kinerja tidak dijamin untuk kartu SD yang dibuat oleh produsen lain. Anda mungkin tidak dapat membaca dari atau menyimpan data ke kartu tersebut.

KARTU MEMORI SD 2GB Z4001

kapasitas 2 GB

KARTU MEMORI SD Z4003

Kapasitas 8 GB

Power supply (3)

*Z1008 dibundel, Model 9459 adalah paket baterai pengganti yang disertakan dengan Set Baterai PW9002.

BATERAI PW9002

Kotak baterai dan Paket Baterai 9459 Set

ADAPTOR AC Z1008

100 V hingga 240 V AC

PAKET BATERAI 9459

NiMH, Mengisi daya saat dipasang di unit utama

Other options (3)

Z5004 menggantung kabel pada permukaan logam. Toko C1005 Sensor arus ×2, Sensor tegangan ×3 buah

CARRYING CASE C1005

Untuk seri PW3360/PW3365, untuk opsi penyimpanan

CARRYING CASE C1008

Untuk PW3365, untuk menyimpan Sensor arus ×3, Sensor tegangan ×4 buah

MAGNETIC STRAP Z5004

PC peripherals (3)

POWER LOGGER VIEWER SF1001

Informasi lainnya

• Untuk seri PW3360, PW3365 dan 3169
• Presentasi grafik tren
• Ringkasan, laporan dan pencetakan harian, mingguan, dan bulanan

Gennect ONE SF4000

Informasi lainnya

• Secara otomatis memasangkan dengan instrumen pengukur yang terhubung ke LAN
• Tampilan data yang diperoleh secara grafis secara real-time
• kompatibel dengan Windows
