メモリハイコーダ MR8870

オシロと同じ波形観測と、実効値変動記録をこの１台で！

特長

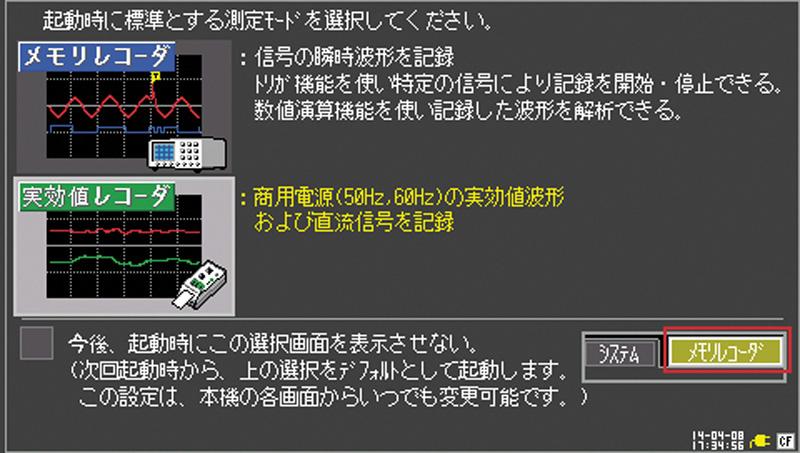

  • 瞬時波形モードと、実効値変動の記録モードを搭載
  • CFカードへのリアルタイム保存を実現
  • 2台同期+付属PCアプリで4ch機として使用可能
  • コンパクトボディで持ち運びが簡単、直感で使える簡単操作
  • 超小型でありながら1Mサンプリングの高性能
  • 小型で美しい、ワイドQVGA-TFT液晶を搭載

形名（発注コード）

MR8870 2ch ¥143,000（税込 ¥157,300）
MR8870-90 お得なセット販売品 ¥192,500（税込 ¥211,750）
本体には入力ケーブル, バッテリパックは付属されていません。用途に応じて別途ご購入ください。ACアダプタは標準付属しております。
メモリハイコーダセット MR8870-90は、以下のオプションをすべて個別にご購入の場合、¥207,700のところ¥192,500 (税抜)と、お得な価格になっています。
1: メモリハイコーダ MR8870×1台
2: 接続コード L9790×2本
3: ワニ口クリップ L9790-01(赤黒セット)×2個
4: グラバークリップ9790-02(赤黒セット)×2個
5: コンタクトピン 9790-03(赤黒セット)×2個
6: バッテリパック9780×1個

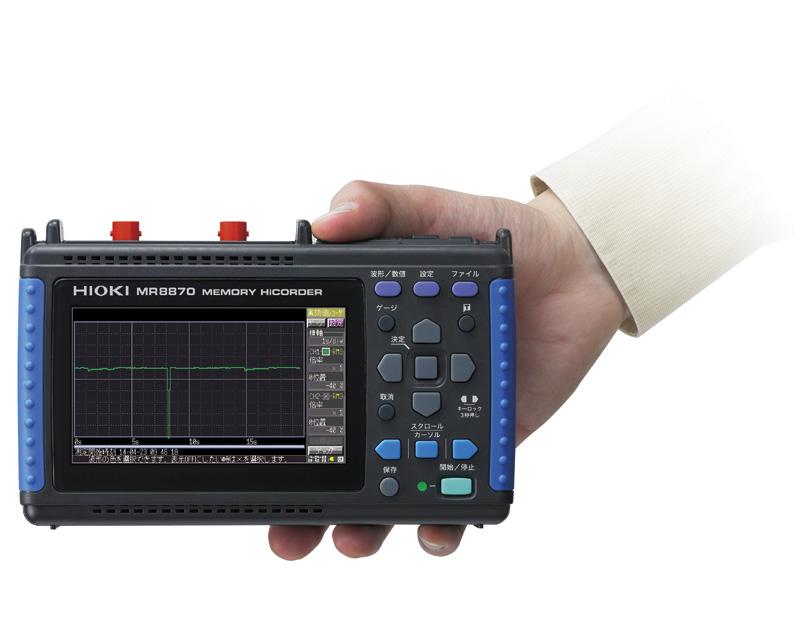

手のひらに乗るメモリハイコーダ

小さなボディで、持ち運びに便利です。
波形測定器を、ビジネスカバンに入れて常に持ち歩けます。
出先で不意に必要になったとき、テスター感覚で取り出してお使いください。

記録間隔1 msで実効値変動を長時間記録

実効値レコーダ機能を備えています。
瞬時停電を逃さず記録ができ、電圧降下などの長期の変動も逃しません。

PCと連携しデータ解析

標準付属の専用アプリケーションソフトを使い、PCで波形を表示したり、印刷したりすることができます。

CFカードに保存したデータをPCへ転送するには以下の方法があります。
・カードを経由する方法
・MR8870をUSBケーブルでPCに接続する方法

※USBケーブルでPCとMR8870を接続して、PCから制御する通信機能は搭載しておりません。

基本仕様

確度保証期間 1年
チャネル数 アナログ2ch +ロジック4ch
(アナログのch間と本体間は絶縁, ロジックGNDは本体と共通)
測定レンジ 10mV〜50V/div (10divフルスケール), 12レンジ, 分解能 : レンジの1/100
最大定格電圧 端子間: DC 400V, 対地間: AC, DC 300V測定カテゴリII
周波数特性 DC〜50kHz (-3dB)
時間軸
(メモリ時)		 100µs〜5min/div, 20レンジ, 時間軸分解能100ポイント/div, 時間軸拡大: ×2〜×10の3段, 圧縮:1/2〜1/1,000の9段
記録間隔
(実効値時)		 1 ms〜1 min, 16設定, サンプリング周期: 200 μs固定 (交流電圧/電流は1000実効値データ/s), エンベロープモード常時ON ※記録間隔ごとの最大値と最小値のみを記録する
測定機能 メモリレコーダ (高速記録), 実効値レコーダ (50/60Hz/DC専用)
メモリ容量 12ビット ×2Mワード/ch
外部記憶装置 CFカードTYPE Iスロット ×1, 最大2GBまで
表示部 4.3型WQVGA-TFTカラー液晶 (480 × 272ドット)
表示言語設定 日本語, 英語 (パネル表記は日本語)
外部インタフェース USB : USB2.0準拠, シリーズミニBレセプタクル ×1
機能 : PCと接続してCFカード内のファイルをPCへ転送, PCからの制御は不可
記録印字 プリント機能なし
電源 ACアダプタZ1005 : AC 100〜240V (50/60 Hz), 30 VA (ACアダプタ使用し, 9780を本体で充電している場合)
バッテリパック9780 : 3 VA, 連続使用時間 約2h (25°C参考値, Z1005併用時はZ1005優先), ACアダプタによる充電時間 200分 (25°C参考値)
外部DC電源 : DC 10〜16 V, 10 VA (接続コードはご相談, 配線は3 m以内)
寸法・質量 176W × 101H × 41Dmm, 600g (バッテリパック含む)
付属品 取扱説明書 ×1, 測定ガイド ×1, 測定ガイド実効値編 ×1, ACアダプタZ1005 ×1, ストラップ ×1, USBケーブル ×1, CD-R (8870専用ウェーブプロセッサ) ×1, 保護シート9809 ×1

LabVIEW, MATLAB script対応状況

製品 LabVIEW MATLAB script
MR8870 × ×

保存メディア (3)

※CFカード購入時のご注意 弊社オプションのCFカードを必ず使用してください。弊社オプション以外のCFカードを使用すると、正常に保存、読み出しができない場合があり、動作保証はできません。

PCカード512M 9728

詳細はこちら

¥12,100（税込 ¥13,310）
・512 MB
PCカード1G 9729

詳細はこちら

¥24,200（税込 ¥26,620）
・1 GB
PCカード2G 9830

詳細はこちら

¥30,800（税込 ¥33,880）
・2 GB

入力ケーブルＡ (4)

※入力電圧は、測定器側の最大入力で制限されます

接続コード L9790

¥11,000（税込 ¥12,100）
最大600Vまで入力可能, 柔軟性に富んだ細径 φ4.1 mmケーブル, 1.8 m, ※先端クリップは別売です

ワニ口クリップ L9790-01

¥4,700（税込 ¥5,170）
L9790の先端に装着, 赤黒セット, CAT III 300V, CAT II 600V

グラバークリップ 9790-02

¥5,300（税込 ¥5,830）
※このクリップをL9790の先端に装着した場合はCAT II 300Vまでに制限, 赤黒

コンタクトピン 9790-03

¥5,300（税込 ¥5,830）
L9790の先端に装着, 赤黒セット, CAT III 300V, CAT II 600V

入力ケーブルＢ (3)

※入力電圧は、測定器側の最大入力で制限されます

接続コード L9197

¥13,200（税込 ¥14,520）
最大600Vまで入力可能, 径 φ 5.0 mmケーブル, 1.8 m, 脱着型大型ワニ口クリップ付属

接続コード（低圧用） L9198

¥7,200（税込 ¥7,920）
・最大300Vまで入力可能
・径 φ5.0 mmケーブル
・1.7 m
・小型ワニ口クリップ

グラバークリップ L9243

¥6,600（税込 ¥7,260）
バナナプラグケーブルの先端に装着, 赤黒セット, 全長185 mm, CAT II 1000 V

入力ケーブルＤ (2)

※対地間電圧はこちらの製品仕様範囲内となります ※別途電源供給が必要です

差動プローブ P9000

詳細はこちら

¥55,000（税込 ¥60,500）
・メモリハイコーダ専用
(P9000-01) 波形のみ
(P9000-02) 波形/実効値切換え
・AC/DC 1　kVまでの入力用
・別途電源が必要
ACアダプタ Z1008

¥15,400（税込 ¥16,940）
AC 100〜240 V

特注ケーブル (0)

P9000用, 特注品につきご相談ください

(1) USBバスパワーケーブル
(2) USB(A)-マイクロBケーブル
(3) 3分岐ケーブル

入力ケーブルＥ (2)

※対地間電圧はこちらの製品仕様範囲内となります ※別途電源供給が必要です

差動プローブ 9322

詳細はこちら

¥85,800（税込 ¥94,380）
・メモリハイコーダ専用
・DC2kV, AC1kVまでの入力用
・周波数帯域10MHz
ACアダプタ 9418-15

¥23,100（税込 ¥25,410）
AC 100～240 V

非接触電圧測定 (0)

ロジック測定 (2)

※小型端子タイプのみ接続可能

※ 9323は小型端子タイプの9327, 9320-01, 9321-01, MR9321-01には必要ありません

ロジックプローブ MR9321-01

詳細はこちら

¥35,000（税込 ¥38,500）
・絶縁4ch
・AC/DC電圧のON/OFF検出用
ロジックプローブ 9320-01

詳細はこちら

¥30,000（税込 ¥33,000）
・4ch
・電圧/接点信号のON/OFF検出用
・応答可能パルス幅500nsec以上

200 Aまで（高精度） (7)

※高精度電流センサを使用するには電源(CT955x)が別途必要です

※CT955xと接続できるのは, ME15W (12pin)端子の(-05タイプ)センサのみ
※PL23 (10pin)端子のセンサを使用する場合は, 変換ケーブルCT9900が別途必要

AC/DCカレントプローブ CT6841A

詳細はこちら

¥237,600（税込 ¥261,360）
・周波数特性 DC〜2 MHz
・定格電流 AC/DC 20 A
・可能導体径 φ 20 mm
AC/DCカレントプローブ CT6843A

詳細はこちら

¥249,700（税込 ¥274,670）
・周波数特性 DC〜700 kHz
・定格電流 AC/DC 200 A
・可能導体径 φ 20 mm
AC/DCカレントセンサ CT6862-05

詳細はこちら

¥120,000（税込 ¥132,000）
・周波数特性 DC〜1 MHz (位相 〜300 kHz)
・定格電流 AC/DC 50A
・可能導体径 φ 24 mm
AC/DCカレントセンサ CT6863-05

詳細はこちら

¥120,000（税込 ¥132,000）
・周波数特性 DC〜500 kHz (位相 〜300 kHz)
・定格電流 AC/DC 200A
・可能導体径 φ 24 mm
AC/DCカレントセンサ CT6872, CT6872-01

詳細はこちら

¥178,200（税込 ¥196,020）
・周波数特性 DC〜10 MHz (位相 〜1 MHz)
・定格電流 AC/DC 50A
・可能導体径 φ 24 mm
AC/DCカレントセンサ CT6873,CT6873-01

詳細はこちら

¥178,200（税込 ¥196,020）
・周波数特性 DC〜10 MHz (位相 〜1 MHz)
・定格電流 AC/DC 200A
・可能導体径 φ 24 mm
クランプオンセンサ 9272-05

詳細はこちら

¥40,000（税込 ¥44,000）
・周波数特性 1 Hz〜100 kHz (位相 5 Hz〜50 kHz)
・定格電流 AC 20 A/200 A
・可能導体径 φ 46 mm

1000 Aまで (AC/DC対応) (7)

※高精度電流センサを使用するには電源(CT955x)が別途必要です

※CT955xと接続できるのは, ME15W (12pin)端子の(-05タイプ)センサのみ
※PL23 (10pin)端子のセンサを使用する場合は, 変換ケーブルCT9900が別途必要

AC/DCカレントプローブ CT6844A

詳細はこちら

¥261,800（税込 ¥287,980）
・周波数特性 DC〜500 kHz
・定格電流 AC/DC 500 A
・可能導体径 φ 20 mm
AC/DCカレントプローブ CT6845A

詳細はこちら

¥272,800（税込 ¥300,080）
・周波数特性 DC〜200 kHz
・定格電流 AC/DC 500 A
・可能導体径 φ 50 mm
AC/DCカレントプローブ CT6846A

詳細はこちら

¥297,000（税込 ¥326,700）
・周波数特性 DC〜100 kHz
・定格電流 AC/DC 1000 A
・可能導体径 φ 50 mm
AC/DCカレントセンサ CT6875A

詳細はこちら

¥178,200（税込 ¥196,020）
・帯域 DC〜2 MHz（CT6875A-1: DC〜1.5MHz）
・定格電流AC/DC 500 A
・可能導体径 φ 36 mm
AC/DCカレントセンサ CT6876A

詳細はこちら

¥237,600（税込 ¥261,360）
・帯域 DC〜1.5 MHz（CT6876A-1: DC〜1.2MHz）
・定格電流AC/DC 1000A
・可能導体径 φ 36 mm
AC/DCカレントセンサ CT6904A, CT6904A-1

詳細はこちら

¥594,000（税込 ¥653,400）
・帯域 DC〜4 MHz (位相 〜1 MHz)
・定格電流 AC/DC 500A
・可能導体径 φ 32 mm
AC/DCカレントセンサ CT6904A-2, CT6904A-3

詳細はこちら

・帯域 DC〜4 MHz (位相 〜1 MHz)
・定格電流 AC/DC 800A
・可能導体径 φ 32 mm

PL23 (10pin) - ME15W (12pin)変換 (1)

変換ケーブル CT9900

¥13,200（税込 ¥14,520）
PL23 (10pin)をME15W (12pin)端子に変換

センサ用電源 (4)

※高精度電流センサを使用するには電源(CT955x)が別途必要です

※CT955xと接続できるのは, ME15W (12pin)端子の(-05タイプ)センサのみ
※PL23 (10pin)端子のセンサを使用する場合は, 変換ケーブルCT9900が別途必要

センサユニット CT9555

詳細はこちら

¥64,900（税込 ¥71,390）
・電流センサを単体で使用する場合の電源供給用
・1ch, 波形出力付き
センサユニット CT9556

詳細はこちら

¥90,200（税込 ¥99,220）
・電流センサを単体で使用する場合の電源供給用
・1ch,波形/RMS出力付き
センサユニット CT9557

詳細はこちら

¥194,700（税込 ¥214,170）
・電流センサを単体で使用する場合の電源供給用
・4ch,加算機能,波形/RMS出力付き
接続コード L9217

¥7,200（税込 ¥7,920）
コード両端が絶縁BNC, 1.6 m

高精度電流センサとメモリハイコーダ接続時の注意 (0)

■MR8880/MR8875/MR8870との接続
・高精度電流センサ(ME15W)＋CT9555＋BNCケーブル →MR8870
・高精度電流センサ(PL23)＋CT9900＋CT9555＋BNCケーブル →MR8870

100 A〜2000 Aまで (AC/DC対応) (8)

これらの電流センサを使用するにはCM7290他が別途必要です

ディスプレイユニット CM7290

詳細はこちら

¥35,000（税込 ¥38,500）
・CT7000シリーズと組合せて測定
・DCA, ACA, (DC+AC)A, 周波数, 他
・出力: WAVE, RMS, PEAK, Hz
AC/DCカレントセンサ CT7631

詳細はこちら

¥33,000（税込 ¥36,300）
・帯域 DC〜10kHz (-3dB)
・定格測定電流 AC/DC 100A
・可能導体径 φ 33mm
AC/DCカレントセンサ CT7636

詳細はこちら

¥41,800（税込 ¥45,980）
・帯域 DC〜10kHz (-3dB)
・定格測定電流 AC/DC 600A
・可能導体径 φ 33mm
AC/DCカレントセンサ CT7642

詳細はこちら

¥41,800（税込 ¥45,980）
・帯域 DC〜10kHz (-3dB)
・定格測定電流 AC/DC 2000A
・可能導体径 φ 55mm
AC/DCオートゼロカレントセンサ CT7731

詳細はこちら

¥48,400（税込 ¥53,240）
・帯域 DC〜5kHz (-3dB)
・定格測定電流 AC/DC 100A
・可能導体径 φ 33mm
AC/DCオートゼロカレントセンサ CT7736

詳細はこちら

¥57,200（税込 ¥62,920）
・帯域 DC〜5kHz (-3dB)
・定格測定電流 AC/DC 600A
・可能導体径 φ 33mm
AC/DCオートゼロカレントセンサ CT7742

詳細はこちら

¥57,200（税込 ¥62,920）
・帯域 DC〜5kHz (-3dB)
・定格測定電流 AC/DC 2000A
・可能導体径 φ 55mm
出力コード L9095

¥5,300（税込 ¥5,830）
BNC端子用, 1.5m

500 A〜5000 Aまで (AC対応) (3)

※50 Hz/60 Hz 商用電源ライン用

ACフレキシブルカレントセンサ CT9667シリーズ

詳細はこちら

¥52,800（税込 ¥58,080）
・帯域 10 Hz〜20 kHz (±3dB)
・定格一次電流 AC 5000 A/ 500 A
・可能導体径 φ100mm〜 φ254 mm
クランプオンプローブ 9018-50

詳細はこちら

¥33,000（税込 ¥36,300）
・振幅f特, 位相f特:40 Hz〜3 kHz
・AC10〜500A
・可能導体径 φ 46 mm
クランプオンプローブ 9132-50

詳細はこちら

¥28,600（税込 ¥31,460）
・振幅f特: 40 Hz〜1 kHz
・AC20〜1000A
・可能導体径:φ 55mm

漏れ電流 (2)

※50 Hz/60 Hz 商用電源ライン用

ACリーククランプメータ CM4003 (出力・外部電源機能付き)

詳細はこちら

¥71,600（税込 ¥78,760）
・AC漏れ電流0.060 mA(分解能1 μA)から負荷電流200.0 Aまで
・間欠漏電を手軽に見える化 （ワイヤレスアダプタ Z3210 装着時）
・出力機能（波形/RMS）, 外部電源機能
・Z3210対応
ACアダプタ Z1013

¥15,400（税込 ¥16,940）
AC 100 V〜240 V

電源 (2)

※Z1005は本体標準付属

ACアダプタ Z1005

¥14,300（税込 ¥15,730）
100～240V AC

バッテリパック 9780

¥12,100（税込 ¥13,310）
NiMH, 本体で充電

その他オプション (4)

※9809は本体標準付属

接続コード L9217

¥7,200（税込 ¥7,920）
コード両端が絶縁BNC, 1.6 m

携帯用ケース 9782

¥15,400（税込 ¥16,940）
オプション収納可能, 樹脂外装

保護シート 9809

¥2,700（税込 ¥2,970）
液晶画面保護用, 2枚一組

ソフトケース 9812

¥3,200（税込 ¥3,520）
小物収納可能, ネオプレンゴム

PC関連 (0)
