AC/DCカレントセンサ CT6875A

大電流化、高速化するインバーターの電流測定に対応

HIOKIの高精度貫通型AC/DC電流センサーは、HIOKIのパワーアナライザやメモリハイコーダに直接接続できます。また、オプションのセンサユニットを使用することで、電力計、オシロスコープ、DMMなどにも接続できます。CT6875Aは、周波数帯域DC~2 MHz(CT6875A-1はDC~1.5 MHz)、定格電流500 Aです。ワイヤレス充電システム、産業機器用インバーターモーター、PV用パワーコンディショナー、EV用急速充電設備などの市場において、研究開発、品質評価、製造、保守に活用されています。

測定器本体は、1 MΩ以上の高入力インピーダンスの機器をご使用ください。

特長

  • 高確度(振幅):[DC]±0.048 %、[50 Hz/60 Hz]±0.048 %、高確度(位相):[50 Hz/60 Hz]±0.08°
  • シールド強化により耐ノイズ性能を向上、ノイズに埋もれた電流を正確に測定
  • 高確度測定を実現するフラットな周波数特性とCMRR性能
  • −40℃〜+85℃のタフな環境下で高確度に測定可能
  • 帯域DC~2 MHz (振幅)の良好な周波数特性
  • 太陽光発電・燃料電池評価等、バッテリーの充放電からインバーター2次側の用途に最適
    CAT III 1000 V
  • オシロスコープ/メモリハイコーダ等で波形モニタが可能 (センサユニットと併用)

形名(発注コード)

CT6875A AC/DC 500A, ME15W端子, ケーブル長3m ¥178,200(税込 ¥196,020)
CT6875A-1 AC/DC 500A, ME15W端子, ケーブル長10m ¥202,400(税込 ¥222,640)

電流測定の進化を支えるテクノロジー

高確度センサーの測定方式は「ゼロフラックス方式(フラックスゲート検出型)」です。高周波域電流は巻線(CT方式)、直流から低周波域電流は、「フラックスゲート」で検出されます。

フラックスゲート検出型

リニア特性に優れ、低電流から大電流まで高確度測定が可能です。
直流検出をするFG素子は動作原理上広い温度範囲でオフセットが非常に小さいため、高確度と優れた温度安定性を実現します。
パワーアナライザ、電力計などでの確度を要する測定に向いています。インバーターの効率測定、インバーター出力の電力測定、リアクトルやトランスの損失測定、長期間のDC測定などで活躍します。

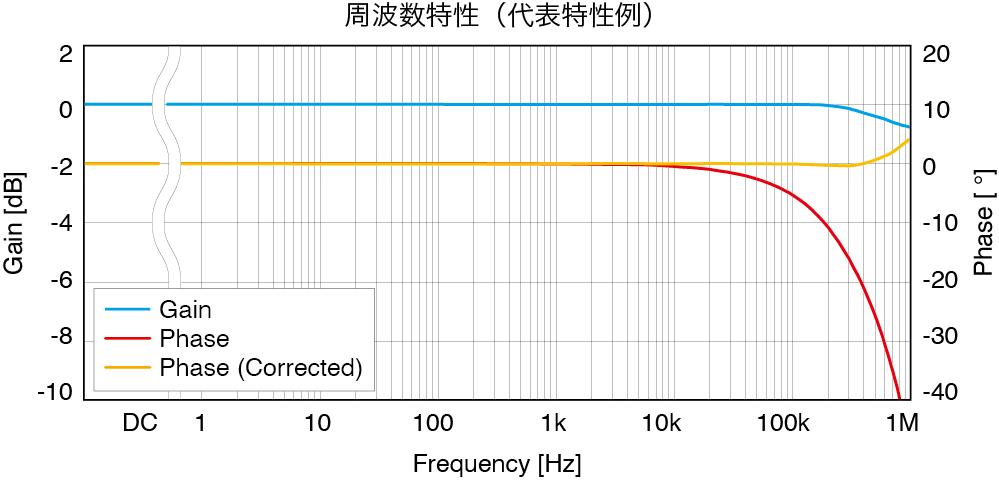

広い周波数帯域

定格500 A の貫通型センサーではトップクラスの周波数帯域DC ~ 2 MHz (CT6875A-1: DC~1.5 MHz)を持っています。パワーアナライザPW8001と組み合わせて、高周波・低力率な電力を正確に測定できます。

電流センサーの自動位相補正機能

高周波かつ低力率な電力を正確に測定するために、位相誤差の補正が重要です。PW8001は、電流センサーの位相補正を自動で取得し、0.001°分解能で補正します。電流センサーの性能を手間をかけずに引き出せます。

より高い利便性を実現する自動検出機能

電流センサーの情報をパワーアナライザ PW8001側で自動認識

電流センサーに、メモリー(I2C-EEPROM)を搭載しました。
パワーアナライザ PW8001に電流センサーを接続すると、位相補正データ、定格電流、センサー形名、および製造番号が本体側に自動で認識されます。

従来は位相補正値を手で入力する必要がありました。
しかし、電流センサーの情報が自動で認識されるおかげで、設定忘れや入力ミスがなくなり、より正確な電力演算ができます。

基本仕様

確度保証期間 1年
定格電流 AC/DC 500 A
最大入力電流 ディレーティング範囲内, ±1500 A peakまで (設計値, 40°C以下かつ20 ms以内)
周波数帯域 振幅: DC〜2 MHz (CT6875A), DC〜1.5 MHz (CT6875A-1)
位相: DC〜1 MHz
直線性 ±5 ppm Typical
オフセット電圧 ±5 ppm Typical(23℃、無入力)
基本確度 (DC, 45 Hz ≤ f ≤ 66 Hz) 振幅: ±0.04% rdg. ±0.008% f.s. ,位相: ±0.08°
出力電圧レート 4 mV/A ※本器の出力はセンサユニット経由で出力されるAC+DC電圧です。
対地間最大定格電圧 AC/DC 1000V (50/60Hz, CAT III)
測定可能導体径 φ 36 mm以下
使用温湿度範囲 -40°C〜 +85°C, 80% rh以下 (結露しないこと)
電源 パワーアナライザPW8001, PW6001, PW3390、センサユニットCT9555, CT9556, CT9557、3CH電流ユニットU8977経由で供給
最大定格電力 7 VA (500A/55Hz測定時)
寸法・質量 160 W × 112 H × 50 Dmm, CT6875A: 850 g, ケーブル長 3 m, CT6875A-1: 1150 g, ケーブル長 10 m
付属品 取扱説明書 ×1, マークバンド ×6, 使用上の注意 ×1

組合せ対応製品

対応製品/ユニット 対応製品/ユニット
PW8001,PW6001, PW3390
3390 △ (CT9901必要)
3193シリーズ △ (CT9901必要)
8971 △ (9318, CT9901必要)
U8977

変換ケーブル/延長ケーブル (1)

※CT9902は2本まで連結可
