センサユニット CT9556
高精度電流センサ用電源
特長
- 波形出力/RMS出力機能付き、電流センサ用電源
形名（発注コード）
| CT9556 | CT6841-05他用, ME15W端子 | ¥90,200（税込 ¥99,220） |
|---|

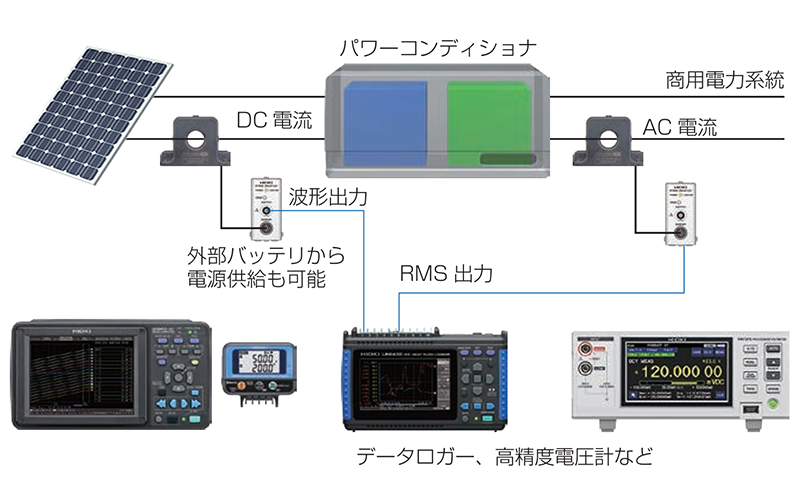

データロガーでの高精度電流計測
DC電流側は波形出力、AC電流側はRMS出力をモニタします。RMS変換機能の無いロガーでもAC電流の計測が可能です。無線ロガーとの組み合わせも可能です。高精度電圧計と組み合わせてAC/DC電流の高精度測定も可能です。
基本仕様
| 適合センサ | HIOKI ME15W 出力端子の電流センサ : CT686x-05, CT684x-05, 他 PL23端子電流センサの使用は変換ケーブルCT9900 (別売)が必要 |
|---|---|
| 出力コネクタ | BNC端子 |
| 出力電圧 | 波形 : 2 V f.s. RMS : 2 V DC f.s. 波形出力とRMS出力は同時に使用可能 |
| 出力抵抗 | 50 Ω |
| 使用温度範囲 | -10°C〜 50°C |
| 電源 | ACアダプタZ1008 (100〜240 V AC, 50/60 Hz, 45 VA) |
| 寸法・質量 | 33 W × 67 H × 132 Dmm, 200 g |
| 付属品 | ACアダプタZ1008 ×1, 電源コード ×1, 取扱説明書 ×1 |
接続用 (6)
¥13,200（税込 ¥14,520）
PL23 (10pin)をME15W (12pin)端子に変換
¥18,700（税込 ¥20,570）
ME15W (12 pin) 端子 - ME15W (12 pin) 端子, 1 m (CT9557加算出力とPW8001/PW6001/PW3390接続専用)
¥7,200（税込 ¥7,920）
コード両端が絶縁BNC, 1.6 m
¥4,000（税込 ¥4,400）
コード両端が金属BNC, 金属BNC端子に使用, 1.5 m
-
