AC/DCカレントプローブ CT6846A

配線や回路に影響を与えず測定できる、高確度なクランプ電流センサー

概要
特長
仕様
オプション
ダウンロード

絶縁導体

HIOKIのクランプ型高精度電流センサーは、配線の切断や回路への影響がないため、正確な交流・直流電流測定ができます。
精度と使いやすさを両立しながら、試験のセットアップへの影響を最小限に抑えたい場面に適しています。
車両での測定、電力試験、効率分析、そして接続が困難な環境での電流測定で活躍します。

特長

定格電流 AC/DC 1000 A
周波数帯域 DC～100 kHz
測定確度（振幅） ±0.22％ (DC), ±0.21％ (50/60 Hz)
測定確度（位相） ±0.1° (50/60 Hz)
-40℃～85℃の使用温度範囲でさまざまな試験環境に対応
片手で開閉できるクランプ型
太いケーブルやダブル配線もクランプできる大口径
HIOKIのパワーアナライザとの組み合わせ確度を保証
HIOKIのパワーアナライザやメモリハイコーダに接続しすぐ使える
EVのインバーター評価、PV発電のPCS評価に最適

形名（発注コード）

CT6846A		¥297,000（税込 ¥326,700）

ラインの切断が不要なクランプ型電流センサー

クランプ型の電流センサーは、ラインを切断することなく設置できます。「シャシダイナモを使ったEVの試験」や「稼働するPV発電システムの評価」など、ラインを切断できない場合でも電流を測定できます。

CT684xA feature image

国際基準WLTPに対応した電費性能試験

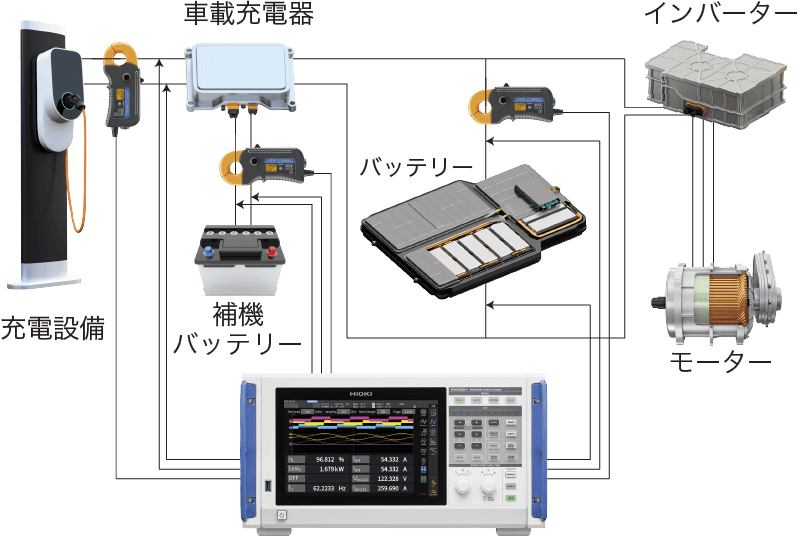

CT6840Aシリーズは、ケーブルを切断せず、実稼働状態の車両の電流を測定できます。パワーアナライザと組み合わせて、国際基準WLTPに対応した燃費計測で要求される、システムの各バッテリーにおける充放電の電流積算と電力積算を正確に測定できます。

クランプ型で比類なき測定精度を実現

クランプ型電流センサーは利便性の良さが評価される一方で、測定精度が課題となります。CT6840Aシリーズは、クランプ型で比類なき測定精度を実現した電流センサーです。バッテリーで駆動するEVやPV発電システムのDC電力を正確に測定します。

広い温度範囲で正確に電流を測定、使用温度範囲-40℃〜85℃

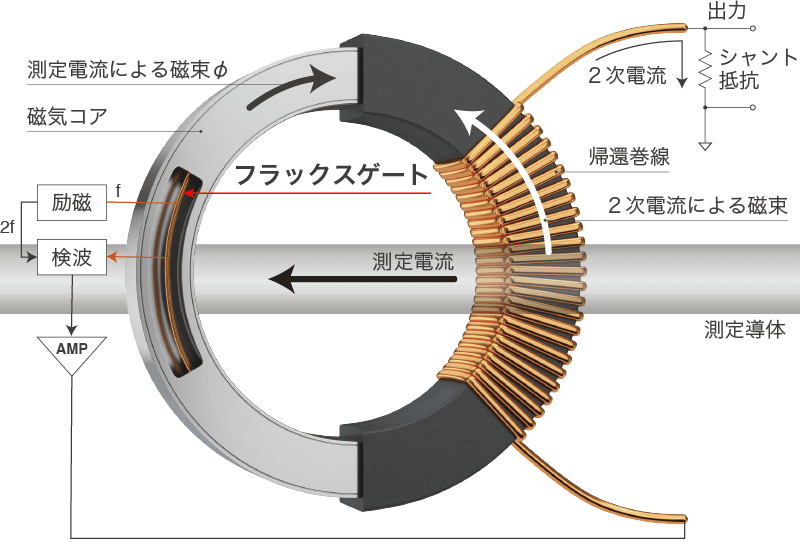

DC電流が測定できる電流センサーは、温度特性が課題となります。CT6840Aシリーズは、「フラックスゲート」を使用した検出方式を採用しています。一般的なホール素子を使用した検出方式と異なり、温度変化に強く、様々な試験環境で正確に電流を測定できます

パワーアナライザPW8001「自動位相補正機能」に対応

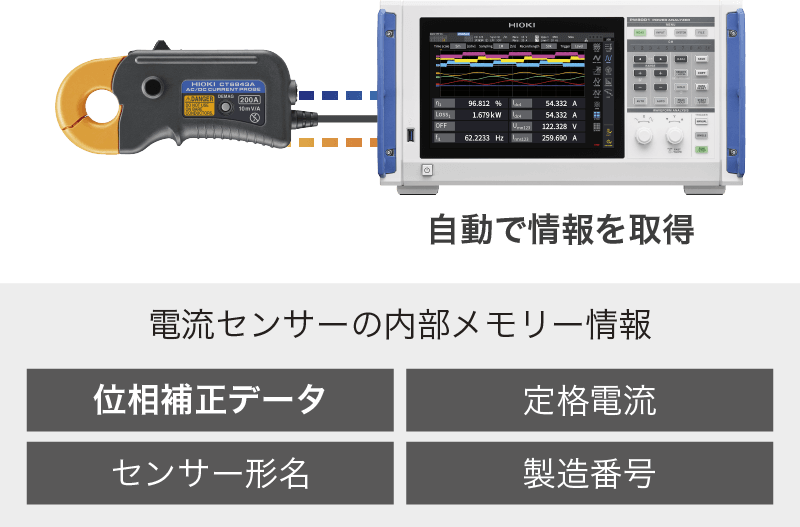

CT6840Aシリーズは、パワーアナライザPW8001接続時に電流センサーの位相を自動で補正する「自動位相補正機能」に対応しています。従来、手動で行っていた位相補正値の設定を自動で完了します。設定漏れをなくし、正確に電力を測定できます。
（すべての電流センサーには、位相特性があり、正確に電力を測定するためにパワーアナライザーで位相補正を行います。）

さまざまな測定器に対応する外部電源ユニット CT9555, CT9556, CT9557

電流センサへ電源を供給し、パワーアナライザや記録計、オシロスコープなどのさまざまな測定器*に接続できます。
用途に応じて、1チャネルモデルと4チャネルモデルを用意しています。

*接続する測定器は入力抵抗1 MΩ以上の機器をご使用ください。

基本仕様

確度保証期間 1年

定格電流	AC/DC 1000 A
周波数特性	DC〜100 kHz
測定可能導体径	φ50 mm以下
最大入力電流	±1900 A peak (40℃以下かつ20 ms以内)
出力電圧	2 mV/A
出力抵抗	50 Ω ± 10 Ω
測定確度（振幅） ±(% of reading + % of full scale)	DC: 0.2% + 0.02% DC < f ≦ 100 Hz: 0.2% + 0.01%
直線性誤差	±20 ppm Typical
同相電圧除去比 (CMRR)	DC-1 kHz：150 dB以上 1 kHz-10kHz：130 dB以上 10 kHz-50 kHz：100 dB以上（出力電圧への影響/同相電圧）
自動位相補正機能	対応するHIOKIパワーアナライザ接続時に、位相補正を自動で実行
使用温湿度範囲	-40℃～85℃、80% RH以下（結露しないこと）
適合規格	安全性 IEC 61010 EMC IEC 61326
耐電圧	AC 4,260 V
電源	対応するHIOKIパワーアナライザ、センサユニット、または電流ユニットから供給
最大定格電力	7 VA以下(1000 A/55 Hz測定、±12 V電源時)
外形寸法, 質量	238(W) ×116(H)×35(D), 990 g
ケーブル長	3 m
付属品	マークバンド×6, 携帯用ケース, 取扱説明書, 使用上の注意
