製品紹介ムービー
特長
- 電力基本確度±0.05％ (*1)
- 高い耐ノイズ性能と高い安定性（80 dB/100 kHzのCMRR, ±0.01%/℃の温度特性）
- 変動の大きい負荷でも正確に測定、TrueHD 18bit
- 最高確度を保ったまま10msのデータ更新 （専用ICにより全ての測定は独立・同時演算）
- 正確で安定した効率測定に重要な、DC確度±0.07%
- 周波数帯域DC, 0.1 Hz〜2 MHz
- 真の周波数解析を実現する高速サンプリング18bit, 5MS/s
- 最大12ch (*2)、2台をリアルタイムにつなぐ同期機能
- オシロスコープ不要の波形解析、モータ解析専用のトリガ
- 帯域1.5 MHz、最大100次までの広帯域高調波解析
- Bluetooth® 無線技術対応アダプタ併用でHIOKIのデータロガー(LR8410 Link対応品)に測定値を送信可能
- 直流電力測定のJCSS認定を取得 (*3)
- *1:本体確度のみ、電流センサ確度を加算しても±0.075%を実現
- *2:6chモデル2台, 光接続ケーブルによる同期機能使用時
- *3:直流電力測定のJCSS認定を取得
詳しくはこちら
形名（発注コード）
| PW6001-01 | 1ch | ¥1,496,000（税込 ¥1,645,600） |
|---|---|---|
| PW6001-11 | 1ch, モータ解析&D/A出力 | ¥1,892,000（税込 ¥2,081,200） |
| PW6001-02 | 2ch | ¥1,881,000（税込 ¥2,069,100） |
| PW6001-12 | 2ch, モータ解析&D/A出力 | ¥2,277,000（税込 ¥2,504,700） |
| PW6001-03 | 3ch | ¥2,266,000（税込 ¥2,492,600） |
| PW6001-13 | 3ch, モータ解析&D/A出力 | ¥2,662,000（税込 ¥2,928,200） |
| PW6001-04 | 4ch | ¥2,651,000（税込 ¥2,916,100） |
| PW6001-14 | 4ch, モータ解析&D/A出力 | ¥3,047,000（税込 ¥3,351,700） |
| PW6001-05 | 5ch | ¥3,036,000（税込 ¥3,339,600） |
| PW6001-15 | 5ch, モータ解析&D/A出力 | ¥3,432,000（税込 ¥3,775,200） |
| PW6001-06 | 6ch | ¥3,421,000（税込 ¥3,763,100） |
| PW6001-16 | 6ch, モータ解析&D/A出力 | ¥3,817,000（税込 ¥4,198,700） |
※搭載チャネル数、モータ解析＆D/A出力の有無は出荷時指定です。後からの追加はできませんのでご注意ください。
広く、フラットな周波数特性
SiC をはじめとしたスイッチングデバイスの高速化により、電力測定には広い帯域が求められています。PW6001 は当社従来機種3390 に比べ、周波数帯域とサンプリングが10 倍高性能になりました。
高確度、広帯域、そして高い安定性。電力測定に重要な３つの要素を併せ持ち、高い技術に裏付けされた基本性能が詳細な電力解析を実現します。
リアクトル損失の測定に必要な機能とは。
ゼロ力率測定といってもよいリアクトルの測定には、測定器の精度だけでなく、センサの位相特性、システムの耐ノイズ環境などシステムのマッチングが重要になります。
PW6001は位相補正機能、センサの一体化など リアクトル測定の困りごとを解決する機能を盛り込んでいます。
真の周波数解析を実現する高速サンプリング5MS/s
PWM 波形の電力解析を正確に行うには、サンプリング定理を考慮して測定する必要があります。PW6001 は2MHz の測定帯域を実現するため、入力信号を5MS/s でダイレクトにサンプリング。折り返し誤差のない解析を可能にしています。

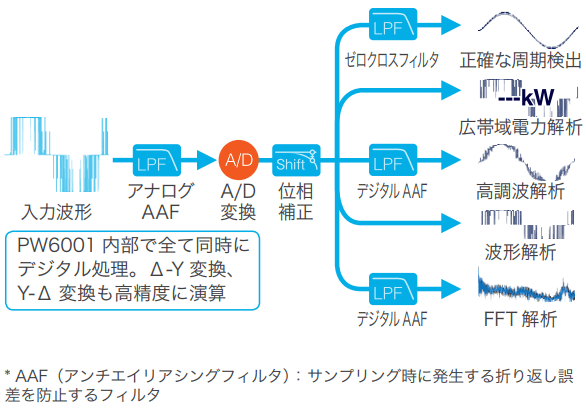

電力解析エンジンⅡが実現する高速・同時演算
周期検出／広帯域電力解析／高調波解析／波形解析など、全ての測定は独立でデジタル処理され、お互いに影響を与えません。高速演算処理により、最高確度を保ったまま10 ms のデータ更新スピードを実現しました。
ノイズにも温度変化にも強く 安定性を徹底的に追求
金属削りだしによる独自形状のソリッドシールドと、入力端子からの沿面距離を確保する光絶縁デバイス。２つのキーデバイスで耐ノイズ性能が向上し、高い安定性と80dB/100kHz のCMRR 性能を実現しました。また、±0.01%/℃と温度特性も向上させることで、再現性の高い測定を可能にしています。
オシロスコープ不要の波形解析
電圧・電流波形に加えて、トルクセンサやエンコーダ信号も同時に表示可能です。トリガ、プリトリガに加え、PWM 波形トリガ、エンコーダパルストリガなどモータ解析に便利なトリガも装備しました。
帯域1.5MHz までの高調波解析
基本波周波数0.1Hz ～ 300kHz、解析可能な帯域1.5MHz、最大で100 次までの広帯域高調波解析を標準搭載。モータの基本波解析やワイヤレス給電の伝送波形の歪み率測定を可能にしました。
ねらった波形をFFT 解析
2MHz までの周波数解析。波形の解析範囲を任意に指定でき、上位10 点のピーク値と周波数を表示可能です。
見たい波形を描くデジタルLPF
測定対象に合わせてカットオフ周波数を選択。デジタルLPF が強力にノイズを除去し、見たい波形を描き出します。
直感的で導かれるような操作性
操作にかかる時間を短縮し、解析に集中できます。
・ソフトウェアキーボードも装備した9 インチタッチディスプレイ
・波形を縦横に操るデュアルノブ
・結線ミスを防ぐ結線確認機能
・手書きやソフトウェアキーボードによる画面コピーへのメモ入力機能
ワンタッチで設定 すぐに測定
測定ラインの種類を選ぶだけの簡易設定機能を搭載。結線の種類を選択し、自動最適設定ですぐ測定を始められます。
効率測定に重要なDC確度
例えばDC/AC コンバータの効率を測定するには、AC 確度だけでなくDC 確度も重要です。PW6001 はDC 測定確度±0.02%rdg.±0.05%f.s. * で、正確かつ安定した効率測定が可能です。
* 本体確度のみ

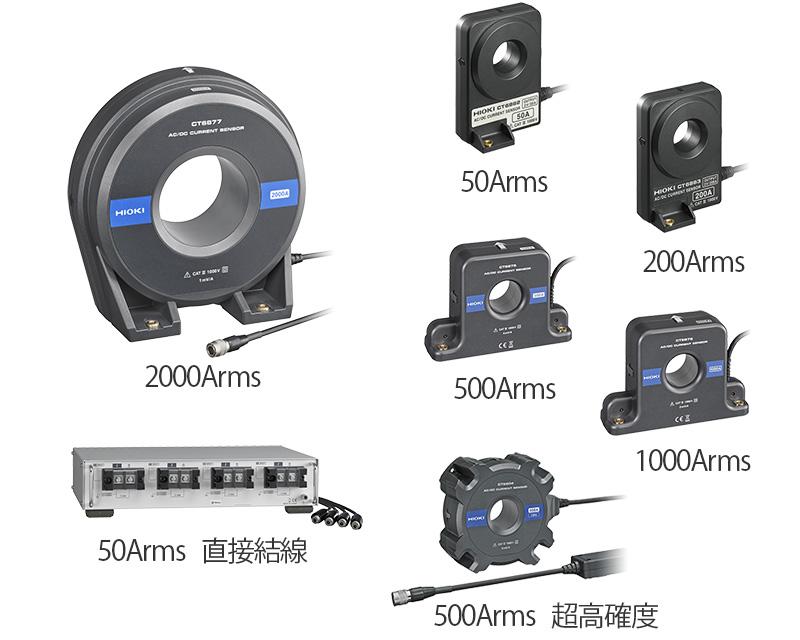

高精度測定のための電流センサー専用設計
測定対象の配線に電流センサーを接続します。配線や計器損失の影響を軽減し、高効率システムを実稼働環境に近い配線状態で測定することが可能です。
高確度クランプ式電流センサー
広い温度特性で、使用温度範囲は-40℃〜 85℃。恒温室でのデバイス動作評価や温度変化の激しい機器内部でも使用可能。タフな性能がお客様の測定をサポートします。
入り組んだ配線や狭い場所でも簡単設置
AC/DCカレントプローブ CT6830, CT6831（オプション）は小型形状なので、製品内部のスイッチング電源など、基板周辺の狭小スペースへの取り付けが容易です。
さらに、使用可能温度範囲が-40℃～ 85℃と広範囲をカバー。周辺温度が変化する環境下でも、低レベルDC電流を高確度で計測できます。
センサ組合せ確度±0.075% ※PW9100との組合せ確度
本体確度±0.05% にセンサ確度±0.025% を加算しても最高±0.075% の高確度を実現。さらに10mA の微小電流から2000A の大電流まで*、豊富なセンサラインナップでカバーします。
* 有効測定範囲
広帯域電流プローブ対応
HIOKIの広帯域電流プローブ と組合せれば1mA の微小電流も測定可能。インバータの漏れ電流波形観測に最適です。
・CT6700、CT6701 1mA〜
・CT6710、CT6711 0.5mA〜
PC 通信ソフトウェア PW Communicator
PW Communicator はPW6001 とPC の間で通信を行うためのアプリケーションソフトウェアです。当社ホームページより無償でダウンロードいただけます。PW6001 の設定、測定値のモニタ、通信によるデータ取得、効率演算など便利な機能を搭載しています。
LAN 経由で遠隔操作
一般的なブラウザソフトを使用して、PW6001 を遠隔操作可能です。タブレット、スマートフォンなどでも操作できます。
多彩なモータ解析機能
トルク計、回転計からの信号を入力し、モータパワーの測定ができます。モータパワー、電気角などのモータパラメータをはじめ、日射計や風速計などの出力信号測定も可能です。
高分解能が実現するSiC 測定
ON 抵抗の低いSiC 半導体のPWM 波形を高精度に測定するには、高い分解能が必要です。TrueHD18bit がこれまでにない高精度測定を可能にしました。
進化した電気角測定機能
高効率同期モータのモータパラメータの測定や、dq 座標系によるベクトル制御の解析に必要な電気角測定機能を搭載。エンコーダパルスを基準にした電圧・電流基本波成分の位相をリアルタイムで測定できます。さらに誘起電圧発生時に位相角をゼロアジャストすることで誘起電圧基準での位相測定も可能となります。また、A 相B 相パルスから正転逆転を検出することでトルクと回転数の4 象限解析も可能となりました。
任意の演算結果をリアルタイムに表示
式を設定することでPW6001 の測定値を自由に演算します。入力できる演算式は最大16 個で、sin, log などの算術関数にも対応。演算結果を別の演算式のパラメータとして使用できるので、複雑な演算も可能になります。
・モータベクトル制御でのLd, Lq 算出
・フェライトコアのコアロス測定
・実効値や電力の加算
・太陽光のモジュールなど多系統の効率、ロスの演算
コンディショナ固有の測定も対応
基本波無効電力Qfnd、DC のリプル率、三相不平衡率などパワーコンディショナに必要なパラメータを同時測定表示。必要な測定項目が一目で分かり、試験効率がアップします。
まるで12ch の電力計「数値同期」
多点電力の測定に、数値同期機能が活躍します。セカンダリー器の電力パラメータをリアルタイムに転送し、プライマリー器に集約。プライマリー器は最大12ch の電力計として動作します。
波形をそのまま転送「波形同期」
5MS/s, 18bit のサンプリングデータをリアルタイム* 転送。セカンダリー器の測定波形をそのままプライマリー器に表示します。離れた2 点間の電圧位相差測定など、電力計の新しい使い方を提案します。
* 波形同期機能はプライマリー器/ セカンダリー器ともに3ch 以上の場合のみ動作します
最大±5 サンプリングの誤差あり
基本仕様
| 測定ライン | 単相2線, 単相3線, 三相3線, 三相4線 | |||||
|---|---|---|---|---|---|---|
| 入力チャネル数 | 最大6チャネル, 電圧/電流同時1チャネル単位 (電圧測定部: 光絶縁入力, 電流測定部: 電流センサによる絶縁入力) |
|||||
| 測定項目 | 電圧(U), 電流(I), 有効電力(P), 皮相電力(S), 無効電力(Q), 力率(λ), 位相角(φ), 周波数(f), 効率(η), 損失(Loss), 電圧リプル率(Urf), 電流リプル率(Irf), 電流積算(Ih), 電力積算(WP), 電圧ピーク(Upk), 電流ピーク(Ipk) | |||||
| 高調波測定: 高調波有効電力, 他, 演算次数2〜100次から選択 | ||||||
| 波形記録: 電圧電流波形/モータパルス: 常時5MS/s, モータ波形: 50kS/s, 16bit 記録容量: 1Mワード × ( (電圧+電流) ) × ch数 + モータ波形) |
||||||
| モータ解析 (PW6001-11〜-16のみ): 電圧, トルク, 回転数, 周波数, すべり, モータパワー | ||||||
| 測定レンジ | 電圧: 6 V〜1500 V, 8レンジ 電流 (Probe1): 400 mA〜1 kA (電流センサによりレンジ構成が変わる) 電流 (Probe2): 100 mA〜50 kA (電流センサによりレンジ構成が変わる) 電力 : 2.40000W〜4.50000MW (電圧, 電流レンジの組合せによる) 周波数 : 0.1 Hz〜2 MHz |
|||||
| 基本確度 | 電圧 : ±0.02% rdg. ±0.02% f.s. 電流 : ±0.02% rdg. ±0.02% f.s. 電力 : ±0.02% rdg. ±0.03% f.s. |
|||||
| 同期周波数範囲 | 電力測定: 0.1 Hz〜2 MHz 高調波測定: 45 Hz〜66 Hz (IEC規格モード), 0.1 Hz〜300 kHz (広帯域モード) |
|||||
| 周波数帯域 | DC, 0.1 Hz〜2 MHz | |||||
| データ更新レート | 電力測定: 10 ms/ 50 ms/ 200 ms 高調波測定: 200 ms (IEC規格モード), 50 ms (広帯域モード) |
|||||
| データ保存インターバル | インターバル10 ms〜, 高調波測定値を含む全測定値から任意に選択, 内部メモリもしくはUSBメモリに保存可能 | |||||
| インタフェース | USB (メモリ), LAN, GP-IB, RS-232C, 外部制御, 2台同期 | |||||
| ロガー接続機能 | 測定値をHIOKI LR8410 Link対応ロガーに無線送信可能 (Bluetooth® 無線技術対応シリアル変換アダプタを使用, Ver. 2.0以降) |
|||||
| 電源 | AC 100 V〜240 V, 50Hz/60 Hz, 200 VA | |||||
| 寸法・質量 | 430 W × 177 H × 450 D mm, 14kg (PW6001-16の場合) | |||||
| 付属品 | 取扱説明書 ×1, 電源コード ×1 , D-sub25ピン用コネクタ ×1 (PW6001-1×のみ) | |||||
直結式高精度電流入力 (1)
200Aまで（高精度） (9)
※入力端子Probe1 (HIOKI ME15W端子対応)へ接続用
500Aまで（高精度） (5)
※入力端子Probe1 (HIOKI ME15W端子対応)へ接続用
2000Aまで（高精度） (4)
※入力端子Probe1 (HIOKI ME15W端子対応)へ接続用
PL23 (10 pin) - ME15W (12 pin) 変換 (1)
※形名に-05がつかないPL23端子タイプを使用する場合はCT9900を用いてME15W端子に変換
※CT6865, CT6846 (形名に-05がつかないタイプ) をCT9900を用いて接続する場合は本体側でCT比の手動設定が必要
¥13,200（税込 ¥14,520）
PL23 (10pin)をME15W (12pin)端子に変換
8000Aまで（高精度） (3)
※多条配線の大電流を集約して測定
センサユニットCT9557に, AC/DCカレントセンサCT6877Aを複数使用して多条配線し最大8000Aまで測定可能。PW6001/PW3390とCT9557の接続ケーブルが1本必要になります
¥18,700（税込 ¥20,570）
ME15W (12 pin) 端子 - ME15W (12 pin) 端子, 1 m (CT9557加算出力とPW8001/PW6001/PW3390接続専用)
1mAクラス〜5Aまで（高速） (2)
10mAクラス〜30Aまで（高速） (2)
100Aクラス〜500Aまで（高速） (2)
高電圧入力（最大5000 V） (1)
電圧入力 (6)
¥10,400（税込 ¥11,440）
赤・黄・青・灰, 黒 ×4, 3 m, ワニ口クリップ ×8
¥2,700（税込 ¥2,970）
バナナ分岐-バナナ, 赤1本, コード長0.5 m, L9438sまたはL1000s分岐用, CAT IV 600V, CAT III 1000V
¥2,700（税込 ¥2,970）
バナナ分岐-バナナ, 黒1本, コード長0.5 m, L9438sまたはL1000s分岐用, CAT IV 600V, CAT III 1000V
¥6,600（税込 ¥7,260）
バナナプラグケーブルの先端に装着, 赤黒セット, 全長185 mm, CAT II 1000 V
¥2,700（税込 ¥2,970）
黒・赤, 3 m, ワニ口クリップ ×2
¥2,000（税込 ¥2,200）
AC 100V入力用, 2m, CE非対応
接続用 (6)
※9444は外部制御用, L9217はモータ入力用
¥39,600（税込 ¥43,560）
50/125μmマルチモードファイバ相当品, 10m
¥7,200（税込 ¥7,920）
コード両端が絶縁BNC, 1.6 m
¥36,300（税込 ¥39,930）
2 m
¥10,400（税込 ¥11,440）
9pin − 9pinストレート, 1.5m
¥2,000（税込 ¥2,200）
9pin - 9pin, クロス, 1.8 m
¥4,000（税込 ¥4,400）
ストレート, クロス変換コネクタ付属, 5 m
その他 (0)
下記受注生産品もご用意しております。詳しくは弊社営業拠点までお問い合わせください。
・携帯用ケース(ハードトランクタイプ, キャスタ付き)
・D/A出力ケーブル D-sub25ピン-BNC(オス)20ch変換
・Bluetooth®シリアル変換アダプタ用専用ケーブル1ｍ
・ラックマウント金具 (EIA用, JIS用)
・光接続ケーブル 最大500 m
・PW9100 5A定格バージョン
・2000A貫通型センサ
-
パワーアナライザ PW6001-01,PW6001-02,PW6001-03,PW6001-04,PW6001-05,PW6001-06,PW6001-11,PW6001-12,PW6001-13,PW6001-14,PW6001-15,PW6001-16
取扱説明書
日本語
Ver.09
-
POWER ANALYZER PW6001-11, PW6001-12, PW6001-13, PW6001-14, PW6001-15, PW6001-16
日本語
英語 Ver.00 -
POWER ANALYZER PW6001-01, PW6001-02, PW6001-03, PW6001-04, PW6001-05, PW6001-06
日本語
英語 Ver.00 -
パワーアナライザ PW6001-01,PW6001-02,PW6001-03,PW6001-04,PW6001-05,PW6001-06,PW6001-11,PW6001-12,PW6001-13,PW6001-14,PW6001-15,PW6001-16
通信コマンド取扱説明書
日本語
Ver.06
