AC/DCカレントセンサ CT6872, CT6872-01
50A定格の低電流モデル、広帯域と高確度を両立
Hiokiの貫通型AC/DC電流センサは、Hiokiのパワーアナライザやメモリハイコーダーに直接接続可能です。また、オプションのセンサユニットを使用することで、パワーメーター、オシロスコープ、デジタルマルチメータ(DMM)などにも接続できます。CT6872はDCから10MHzまでの周波数帯域を持ち、定格電流は50Aです。
The CT6872 has a frequency bandwidth of DC to 10 MHz and a rated current of 50 A. このセンサは、ワイヤレス充電システム、産業機器用インバータモーター、太陽光発電(PV)用パワーコンディショナー、EV用急速充電施設といった市場における研究開発、品質評価、製造、保守に幅広く利用されています。
CAT III 1000 V
測定器本体は、1 MΩ以上の高入力インピーダンスの機器をご使用ください。
特長
- HIOKI製パワーアナアナライザPW8001, PW6001, PW3390との組み合わせ確度を規定(DC, 45 Hz ≤ f ≤ 66 Hz)詳細は取扱説明書参照
- 帯域DC〜10 MHz の良好な周波数特性
- EV, HEV等電気自動車の電流計測に最適
- −40℃〜+85℃の環境で使用でき自動車計測に最適
- 太陽光発電・燃料電池評価等、バッテリの充放電からインバータ2次側まで
- オシロスコープ/メモハイ等で波形モニタが可能 (センサユニットと併用)
形名(発注コード)
CT6872 | AC/DC 50A, ME15W端子, ケーブル長3m | ¥178,200(税込 ¥196,020) |
---|---|---|
CT6872-01 | AC/DC 50A, ME15W端子, ケーブル長10m | ¥202,400(税込 ¥222,640) |
電流測定の進化を支えるテクノロジー

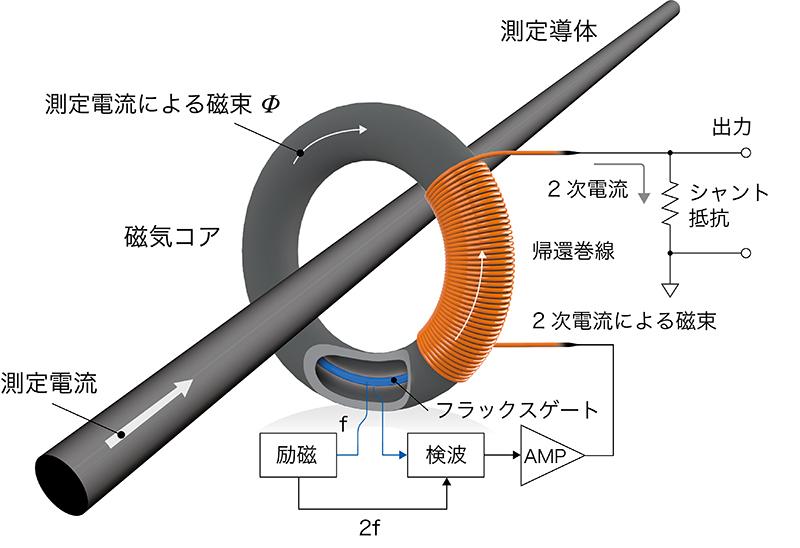

高確度センサの測定方式は「ゼロフラックス方式(フラックスゲート検出型)」です。高周波域電流は巻線(CT方式)、直流から低周波域電流は、「フラックスゲート」で検出されます。
フラックスゲート検出型
リニア特性に優れ、低電流から大電流まで高確度測定が可能です。
直流検出をするFG素子は動作原理上広い温度範囲でオフセットが非常に小さいため、高確度と優れた温度安定性を実現します。
パワーアナライザ、電力計などでの確度を要する測定に向いています。インバータの効率測定、インバータ出力の電力測定、リアクトルやトランスの損失測定、長期間のDC測定などで活躍します。

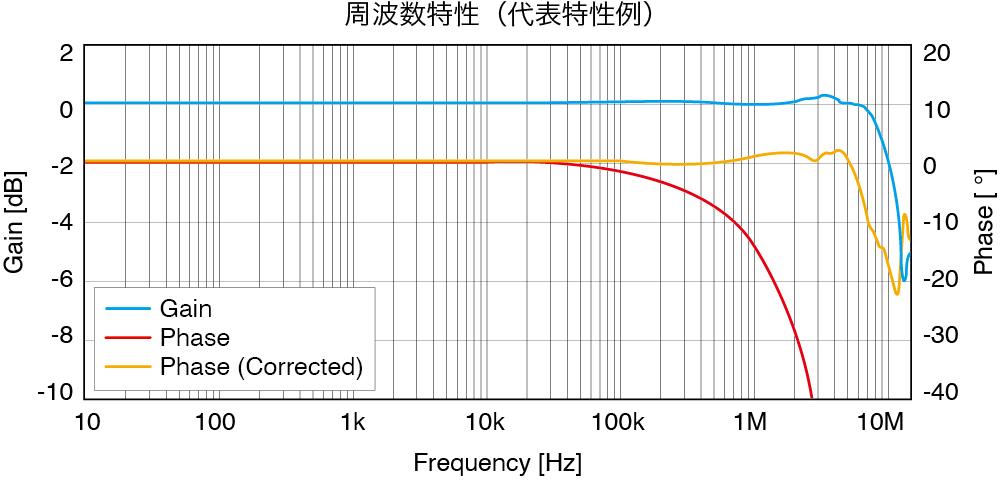

広い周波数帯域
定格50 A の貫通型センサーではトップクラスの周波数帯域DC ~ 10 MHzを持っています。パワーアナライザPW8001と組み合わせて、高周波・低力率な電力を正確に測定できます。
電流センサの自動位置補正機能
高周波かつ低力率な電力を正確に測定するために、位相誤差の補正が重要です。PW8001は、電流センサーの位相補正を自動で取得し、0.001°分解能で補正します。電流センサーの性能を手間をかけずに引き出せます。
自動認識機能でさらに便利に

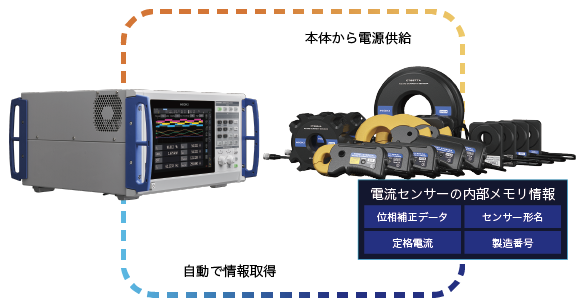

電流センサーの情報をパワーアナライザ PW8001側で自動認識
電流センサーに、メモリー(I2C-EEPROM)を搭載しました。
パワーアナライザ PW8001に電流センサーを接続すると、位相補正データ、定格電流、センサー形名、および製造番号が本体側に自動で認識されます。
従来は位相補正値を手で入力する必要がありました。
しかし、電流センサーの情報が自動で認識されるおかげで、設定忘れや入力ミスがなくなり、より正確な電力演算ができます。
基本仕様
定格電流 | AC/DC 50 A | |||||
---|---|---|---|---|---|---|
最大入力電流 | ディレーティング範囲以内, ±150 A peakまで(設計値, 40℃以下かつ20 ms以内) | |||||
周波数帯域 | 振幅: DC〜10 MHz 位相: DC〜1 MHz |
|||||
直線性 | ±2 ppm Typical (23℃) | |||||
オフセット電圧 | ±5 ppm Typical(23℃、無入力) | |||||
基本確度 | DC (±0.03% rdg. ±0.002% f.s. ,位相規定無し) 45 Hz ≤ f ≤ 66 Hz (±0.03% rdg. ±0.007% f.s. , ±0.05°) 1 MHzまで規定 |
|||||
出力電圧レート | 40 mV/A ※本器の出力はセンサユニット経由で出力されるAC+DC電圧です。 | |||||
対地間最大定格電圧 | 1000 V CAT III | |||||
測定可能導体径 | φ 24 mm以下 | |||||
使用温湿度範囲 | -40°C〜 +85°C, 80% rh以下 (結露しないこと) | |||||
電源 | パワーアナライザPW8001, PW6001, PW3390、センサユニットCT9555, CT9556, CT9557、3CH電流ユニットU8977経由で供給 | |||||
最大定格電力 | 4 VA以下 (50 A/55 Hz測定, ±12 V電源時) | |||||
寸法・質量 | 70 W × 100 H × 53 Dmm, CT6872: 370 g, ケーブル長 3 m, CT6872-01: 690 g, ケーブル長 10 m | |||||
付属品 | 取扱説明書 ×1, マークバンド ×6, 使用上の注意 ×1 |
