パワーアナライザ PW3390

モーター・インバータの電力変換効率を計測するパワーアナライザ

グッドデザイン 2018受賞コメントより
「年々進化するエネルギー効率向上のためのインバーターやパワーコンディショナーの技術の開発には、高度な電力測定が必要不可欠であり、様々な現場での計測状況も想定される。長年積み上げて来た世界最高レベルの測定精度を保ったまま、とにかく小さくすることと、変換ケーブルやセンサーの対応、電源供給の工夫により、様々なシーンへの「応用」にこれでもかというほど対応した点を高く評価したい。」

電力測定器：高確度と機動性を両立したパワーアナライザ PW3390

パワーアナライザーPW3390は、リーディング誤差±0.04％、フルスケール誤差±0.05％、クラストップレベルの電力基本確度を実現。200kHzの測定帯域と、高周波までフラットな振幅・位相特性。電流センサの位相補正機能と併用して、高周波かつ低力率な電力も正確に測定します。電力変換効率の評価やEV/HEVインバータモータ解析、高調波解析に最適です。

Key Features

  • クラストップレベルの電力基本確度±0.04%rdg.±0.05%f.s.を実現
  • 200kHzの測定帯域と、高周波までフラットな振幅・位相確度
  • 大幅な小型軽量化を実現、フィールドでも研究室並みの高確度測定
  • 新燃費国際基準WLTPの電流・電力収支測定に最適 (使用温度範囲が -10℃～40℃に拡大され、WLTPに追加された -7℃低温試験にも使用可)
  • 過渡状態の電力を50ms高確度高速演算、その他高調波解析、瞬時波形、ノイズ解析・効率損失など全ての項目を同時並列演算
  • Bluetooth® 無線技術対応アダプタ併用でHIOKIのデータロガー(LR8410 Link対応品)に測定値を送信可能
  • 多系統の同時測定に、最大8台(32ch)同期したデータを取得可能
  • クランプ電流センサによる簡単な電力計測
  • * 直流電力測定のJCSS認定を取得

形名（発注コード）

PW3390-01 ¥1,144,000（税込 ¥1,258,400）
PW3390-02 D/A出力 ¥1,265,000（税込 ¥1,391,500）
PW3390-03 D/A出力, モータ解析 ¥1,419,000（税込 ¥1,560,900）
※PW3390本体のみでは測定はできません。測定目的に応じてオプションの電圧コード、電流センサを別途ご購入ください。
※モータ解析およびD/A出力は、後からの追加はできませんのでご注意ください。

車両の燃費性能評価試験イメージを動画でご紹介

下記にご紹介する、新燃費基準WLTCモード燃費試験に準じて燃費測定する際に必要な電力測定性能と、 試験実施に便利な機能を持っています。 試験イメージを動画でご覧ください。

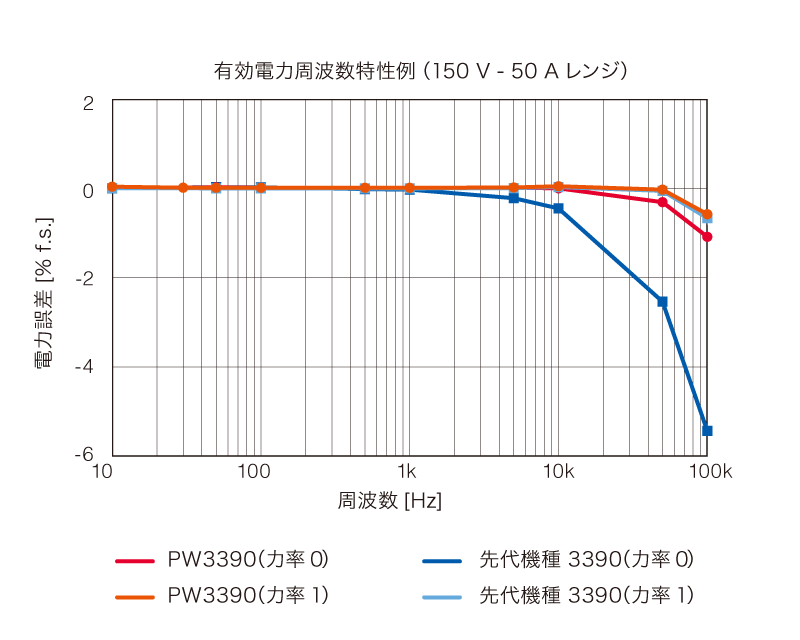

測定確度と高周波特性を 徹底追求

4チャネルの電力入力を備え、リーディング誤差±0.04%、フルスケール誤差±0.05%、クラストップレベルの電力基本確度を実現しました。パワーエレクトロニクスにおける高効率機器の電力・効率を、より正確に測定します。さらに、200kHz の測定帯域と、高周波までフラットな振幅・位相特性を実現することにより、高周波かつ低力率な電力も正確に測定することが可能となりました。

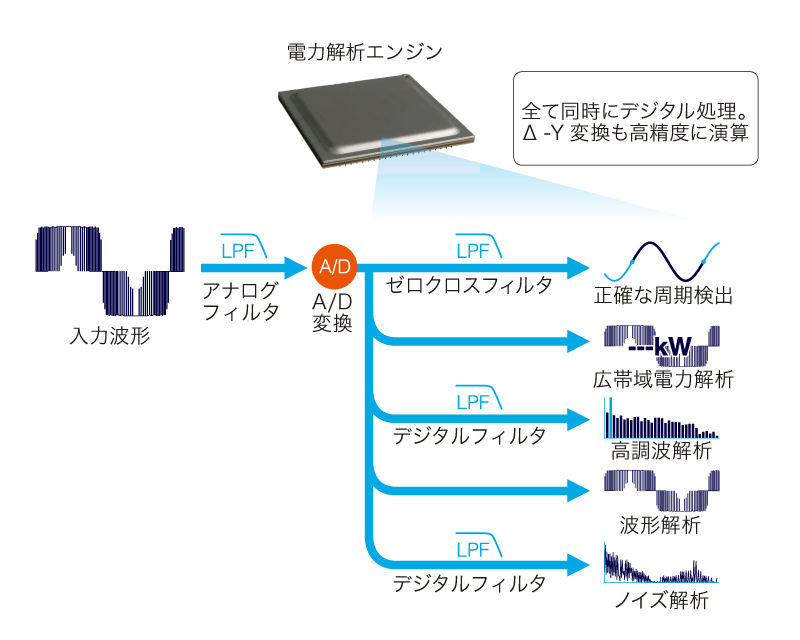

電力解析エンジンが実現する高速・5系統同時演算

500kS/s 高速サンプリング、16bit 高分解能のA/D変換器で入力波形を正確に捕捉。電力解析エンジンが周期検出 / 広帯域電力解析 / 高調波解析 / 波形解析 /ノイズ解析の5 系統全てを独立でデジタル処理します。高速同時演算処理により、正確な測定と50msのデータ更新レートを両立しています。

高確度を徹底追求した電流センサー

・高確度 貫通型
高い確度と広い測定帯域をもつ貫通型。広い使用温度範囲で最大2000Aの大電流を高確度に測定します。

・高確度 クランプ型
素早く簡単に結線できるクランプ型。広い使用温度範囲で最大1000Aの大電流検出から、入り組んだ配線や狭い場所でも簡単設置できる小型センサーまで、多彩な品揃えで高確度に測定します。

・高確度 直接結線型
新開発のDCCT 方式により、50A 定格で世界最高クラスの測定帯域と測定確度を実現します。

詳しくはこちら（高確度の貫通型/クランプ型センサー、直接結線型の一覧）

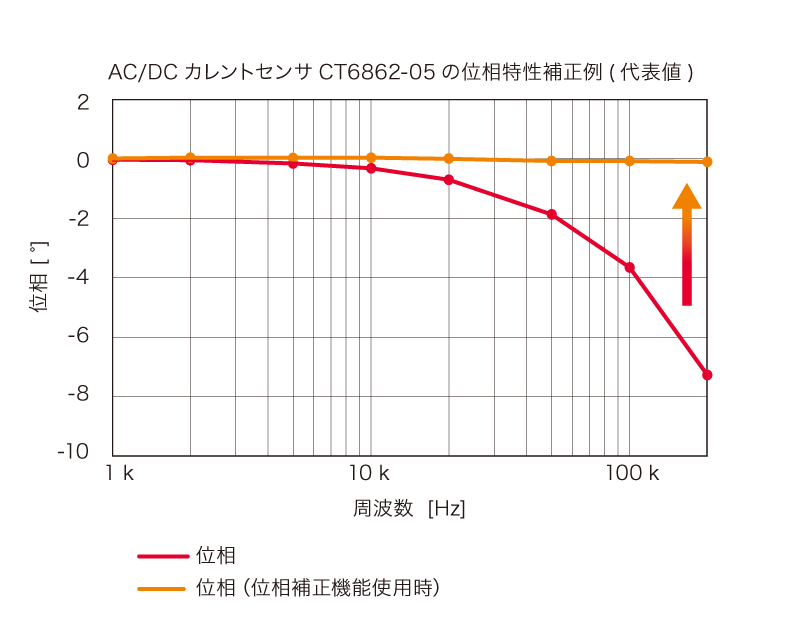

高周波、低力率電力も正確に。電流センサの位相補正機能を搭載

新技術のバーチャルオーバサンプリングを搭載。500kS/s、16bit の高分解能を維持したまま、200MS/s 相当の位相補正を実現。電流センサの位相誤差を0.01°分解能で設定し、補正します。従来は正確な測定が難しかったインバータ出力のスイッチング周波数に含まれる高周波かつ低力率な電力も、位相補正機能を使うことで、測定誤差を大幅に低減し測定します。

* バーチャルオーバサンプリング：実際のサンプリング周波数より数百倍高いサンプリング周波数を用いたデスキュー処理を機器内部で仮想的におこなう技術

タフな温度環境下で、高確度に測定

恒温室や温度変化の激しいエンジンルームなど、過酷な温度環境下でも高確度に測定します。優れた温度特性と広い使用温度範囲をもつ、高確度貫通型と高確度クランプ型、入り組んだ配線や狭い場所に簡単設置できる小型センサーなど、多彩な電流センサをラインアップ。PW3390 本体は-10℃の低温環境から40℃の環境をカバーし、さまざまな環境下に持ち運んで使えます。

詳しくはこちら（高確度の貫通型/クランプ型センサーの一覧）

フィールドにも高確度測定を持ち運ぶ

電力解析エンジンに演算機能を凝縮することで、大幅な小型軽量化を実現。フィールドでも研究室並みの高確度測定を実現します。

ワンタッチで画面切替、多彩な電力解析

電力解析エンジンにより全ての項目を同時並列演算。ページキーで画面を切り替えるだけで多彩な解析が可能です。

PC通信ソフトウェア　PW Communicator

PW CommunicatorはPW3390とPCの間で通信をおこなうためのアプリケーションソフトウェアです。PW3390の設定、測定値のモニタ、CSVデータ保存、効率演算など便利な機能を搭載しています。

・数値モニタ
PW3390の測定値をPC画面に表示。最大で32項目を表示。電圧、電流、電力、高調波項目など全ての測定値から自由に選択可能。

・波形モニタ
測定している電圧、電流の波形をPC画面でモニタ。

・本体設定
接続されているPW3390の設定をPC画面上から変更。

・複数台測定
PW3390をはじめ当社パワーアナライザPW6001、パワーメータPW3335、PW3336、PW3337を最大８台まで一括制御可能です。測定データのPCへの同時保存、測定器間の効率演算も可能です。

・CSV形式保存
測定データを一定時間毎にCSVファイルに記録。記録間隔は最短で50ms。

基本仕様

確度保証期間 6か月, 1年確度は6か月確度×1.25
測定ライン 単相2線, 単相3線, 三相3線, 三相4線, 電圧4ch, 電流4ch, チャネル間絶縁
基本測定項目 周波数, 電圧実効値, 電圧平均値整流実効値換算値, 電圧交流成分, 電圧単純平均値, 電圧基本波成分, 電圧波形ピーク+, 電圧波形ピーク-, 電圧総合高調波歪率, 電圧リプル率, 電圧不平衡率, 電流実効値, 電流平均値整流実効値換算値, 電流交流成分, 電流単純平均値, 電流基本波成分, 電流波形ピーク+, 電流波形ピーク-, 電流総合高調波歪率, 電流リプル率, 電流不平衡率, 有効電力, 皮相電力, 無効電力, 力率, 電圧位相角, 電流位相角, 電力位相角, 正方向電流量, 負方向電流量, 正負方向電流量和, 正方向電力量, 負方向電力量, 正負方向電力量和, 効率, 損失
電流積算, 有効電力積算
　 PW3390-03 のみ: モータトルク, 回転数, モータパワー, すべり
高調波測定 測定チャネル数 : 4チャネル, 同期周波数範囲 : 0.5 Hz〜5 kHz,
解析次数：最大100次
ノイズ測定 演算チャネル数 : 1チャネル (CH1〜CH4から選択),
最大解析周波数 : 200 k/ 50 k/ 20 k/ 10 k/ 5 k/ 2 kHz
モータ解析
(PW3390-03)		 入力チャネル数 : 3チャネル (CH A, CH B, CH Z),
測定項目 : 電圧, トルク, 回転数, 周波数, すべり, モータパワー
測定レンジ 電圧: 15〜1500 V, 7レンジ
電流: 0.1 A〜20 kA (使用センサにより, レンジ構成が変わります)
電力有効測定範囲 0.0150 W〜39.600 MW (電圧レンジ/電流レンジ/測定ラインの組合せにより自動的に決定)
基本確度
(45Hz〜66Hz)		 電圧 : ±0.04% rdg. ±0.05% f.s.
電流 : ±0.04% rdg. ±0.05% f.s.
電力 : ±0.04% rdg. ±0.05% f.s.
同期周波数範囲 0.5 Hz〜5 kHz
周波数帯域 DC, 0.5 Hz〜200 kHz
データ更新レート 50 ms (高調波測定/周波数測定 : 45Hz以下では周波数に依存)
表示更新レート 200 ms (内部データ更新レートから独立, 波形・FFTは画面による)
自動保存機能 インターバルごとにCFカードへ保存 (USBメモリは不可): OFF, 50 ms〜60 min, 15切替
インタフェース USB (通信/メモリ), LAN, CFカード, RS-232C (通信用/LR8410 Link), 同期制御, 外部制御
ロガー接続機能 測定値をHIOKI LR8410 Link対応ロガーに無線送信可能 (Bluetooth® 無線技術対応シリアル変換アダプタを使用)
電源 AC 100〜240 V, 50/60 Hz, 140 VA
寸法・質量 340 W × 170 H × 156 D mm, 4.6 kg
付属品 取扱説明書 ×1, 測定ガイド ×1, 電源コード ×1 , USBケーブル (0.9m) ×1, 入力コードラベル ×2, D-sub用コネクタ ×1 (PW3390-02, PW3390-03)

直結式高精度電流入力 (1)

HIOKI ME15W端子(12 pin)へ接続用

AC/DCカレントボックス PW9100A

詳細はこちら

¥594,000（税込 ¥653,400）
・DC〜3.5 MHz広帯域, AC/DC 50 A
・PW9100A-3: 3ch入力
・PW9100A-4: 4ch入力

200Aまで（高精度） (10)

HIOKI ME15W端子(12 pin)へ接続用

AC/DCカレントプローブ CT6830

詳細はこちら

¥180,000（税込 ¥198,000）
・帯域 DC～100 kHz
・定格測定電流 AC/DC 2 A
・可能導体径 φ 5 mm
・パワーアナライザやメモリハイコーダ3ch電流ユニット用
AC/DCカレントプローブ CT6831

詳細はこちら

¥180,000（税込 ¥198,000）
・帯域 DC～100 kHz
・定格測定電流 AC/DC 20 A
・可能導体径 φ 5 mm
・パワーアナライザやメモリハイコーダ3ch電流ユニット用
AC/DCカレントプローブ CT6833, CT6833-01

詳細はこちら

¥290,000（税込 ¥319,000）
・定格電流 AC/DC 200 A
・周波数帯域 DC〜50 kHz
・車両電力測定向け
AC/DCカレントプローブ CT6841A

詳細はこちら

¥237,600（税込 ¥261,360）
・周波数特性 DC〜2 MHz
・定格電流 AC/DC 20 A
・可能導体径 φ 20 mm
AC/DCカレントプローブ CT6843A

詳細はこちら

¥249,700（税込 ¥274,670）
・周波数特性 DC〜700 kHz
・定格電流 AC/DC 200 A
・可能導体径 φ 20 mm
AC/DCカレントセンサ CT6862-05

詳細はこちら

¥120,000（税込 ¥132,000）
・周波数特性 DC〜1 MHz (位相 〜300 kHz)
・定格電流 AC/DC 50A
・可能導体径 φ 24 mm
AC/DCカレントセンサ CT6863-05

詳細はこちら

¥120,000（税込 ¥132,000）
・周波数特性 DC〜500 kHz (位相 〜300 kHz)
・定格電流 AC/DC 200A
・可能導体径 φ 24 mm
AC/DCカレントセンサ CT6872, CT6872-01

詳細はこちら

¥178,200（税込 ¥196,020）
・周波数特性 DC〜10 MHz (位相 〜1 MHz)
・定格電流 AC/DC 50A
・可能導体径 φ 24 mm
AC/DCカレントセンサ CT6873,CT6873-01

詳細はこちら

¥178,200（税込 ¥196,020）
・周波数特性 DC〜10 MHz (位相 〜1 MHz)
・定格電流 AC/DC 200A
・可能導体径 φ 24 mm
クランプオンセンサ 9272-05

詳細はこちら

¥40,000（税込 ¥44,000）
・周波数特性 1 Hz〜100 kHz (位相 5 Hz〜50 kHz)
・定格電流 AC 20 A/200 A
・可能導体径 φ 46 mm

500Aまで（高精度） (5)

HIOKI ME15W端子(12 pin)へ接続用

AC/DCカレントプローブ CT6834, CT6834-01

詳細はこちら

¥300,000（税込 ¥330,000）
・定格電流 AC/DC 500 A
・周波数帯域 DC〜50 kHz
・車両電力測定向け
AC/DCカレントプローブ CT6844A

詳細はこちら

¥261,800（税込 ¥287,980）
・周波数特性 DC〜500 kHz
・定格電流 AC/DC 500 A
・可能導体径 φ 20 mm
AC/DCカレントプローブ CT6845A

詳細はこちら

¥272,800（税込 ¥300,080）
・周波数特性 DC〜200 kHz
・定格電流 AC/DC 500 A
・可能導体径 φ 50 mm
AC/DCカレントセンサ CT6875A

詳細はこちら

¥178,200（税込 ¥196,020）
・帯域 DC〜2 MHz（CT6875A-1: DC〜1.5MHz）
・定格電流AC/DC 500 A
・可能導体径 φ 36 mm
AC/DCカレントセンサ CT6904A, CT6904A-1

詳細はこちら

¥594,000（税込 ¥653,400）
・帯域 DC〜4 MHz (位相 〜1 MHz)
・定格電流 AC/DC 500A
・可能導体径 φ 32 mm

2000Aまで（高精度） (4)

HIOKI ME15W端子(12 pin)へ接続用

AC/DCカレントプローブ CT6846A

詳細はこちら

¥297,000（税込 ¥326,700）
・周波数特性 DC〜100 kHz
・定格電流 AC/DC 1000 A
・可能導体径 φ 50 mm
AC/DCカレントセンサ CT6876A

詳細はこちら

¥237,600（税込 ¥261,360）
・帯域 DC〜1.5 MHz（CT6876A-1: DC〜1.2MHz）
・定格電流AC/DC 1000A
・可能導体径 φ 36 mm
AC/DCカレントセンサ CT6877A

詳細はこちら

¥836,000（税込 ¥919,600）
・帯域 DC〜1 MHz
・定格電流AC/DC 2000A
・可能導体径 φ 80 mm
AC/DCカレントセンサ CT6904A-2, CT6904A-3

詳細はこちら

・帯域 DC〜4 MHz (位相 〜1 MHz)
・定格電流 AC/DC 800A
・可能導体径 φ 32 mm

8000Aまで（高精度） (3)

多条配線の大電流を集約して測定

センサユニットCT9557に, AC/DCカレントセンサCT6877Aを複数使用して多条配線し最大8000Aまで測定可能。PW6001/PW3390とCT9557の接続ケーブルが1本必要になります

AC/DCカレントセンサ CT6877A

詳細はこちら

¥836,000（税込 ¥919,600）
・帯域 DC〜1 MHz
・定格電流AC/DC 2000A
・可能導体径 φ 80 mm
センサユニット CT9557

詳細はこちら

¥194,700（税込 ¥214,170）
・電流センサを単体で使用する場合の電源供給用
・4ch,加算機能,波形/RMS出力付き
接続ケーブル CT9904

¥18,700（税込 ¥20,570）
ME15W (12 pin) 端子 - ME15W (12 pin) 端子, 1 m (CT9557加算出力とPW8001/PW6001/PW3390接続専用)

PL23 (10 pin) - ME15W (12 pin) 変換 (1)

形名に-05がつかないPL23端子タイプを使用する場合はCT9900を用いてME15W端子に変換

※CT6865, CT6846 (形名に-05がつかないタイプ) をCT9900を用いて接続する場合は本体側でCT比の手動設定が必要

変換ケーブル CT9900

¥13,200（税込 ¥14,520）
PL23 (10pin)をME15W (12pin)端子に変換

2000A AC/DC電流入力 (3)

HIOKI PL14のセンサとPW3390との接続にはCT9920が必要です

AC/DCカレントセンサ CT7642

詳細はこちら

¥41,800（税込 ¥45,980）
・帯域 DC〜10kHz (-3dB)
・定格測定電流 AC/DC 2000A
・可能導体径 φ 55mm
AC/DCオートゼロカレントセンサ CT7742

詳細はこちら

¥57,200（税込 ¥62,920）
・帯域 DC〜5kHz (-3dB)
・定格測定電流 AC/DC 2000A
・可能導体径 φ 55mm
変換ケーブル CT9920

¥26,400（税込 ¥29,040）
出力端子(PL14)の電流センサを(ME15W)端子のPW3390等に接続する時に必要

6000A電流入力 (2)

HIOKI PL14のセンサとPW3390との接続にはCT9920が必要です

ACフレキシブルカレントセンサ CT7040 シリーズ

詳細はこちら

¥34,100（税込 ¥37,510）
・帯域 10Hz〜50kHz (±3dB)
・定格測定電流AC 600A/6000A
・可能導体径: φ 254mm〜φ 100mm
変換ケーブル CT9920

¥26,400（税込 ¥29,040）
出力端子(PL14)の電流センサを(ME15W)端子のPW3390等に接続する時に必要

電圧入力 (10)

電圧コード L1000

¥10,400（税込 ¥11,440）
赤・黄・青・灰, 黒 ×4, 3 m, ワニ口クリップ ×8

分岐コード L1021-01

¥2,700（税込 ¥2,970）
バナナ分岐-バナナ, 赤1本, コード長0.5 m, L9438sまたはL1000s分岐用, CAT IV 600V, CAT III 1000V

分岐コード L1021-02

¥2,700（税込 ¥2,970）
バナナ分岐-バナナ, 黒1本, コード長0.5 m, L9438sまたはL1000s分岐用, CAT IV 600V, CAT III 1000V

延長ケーブル L4931

¥2,600（税込 ¥2,860）
L4930/4940の長さ延長用, 1.5 m

グラバークリップ L9243

¥6,600（税込 ¥7,260）
バナナプラグケーブルの先端に装着, 赤黒セット, 全長185 mm, CAT II 1000 V

電圧コード L9438-50

¥2,700（税込 ¥2,970）
黒・赤, 3 m, ワニ口クリップ ×2

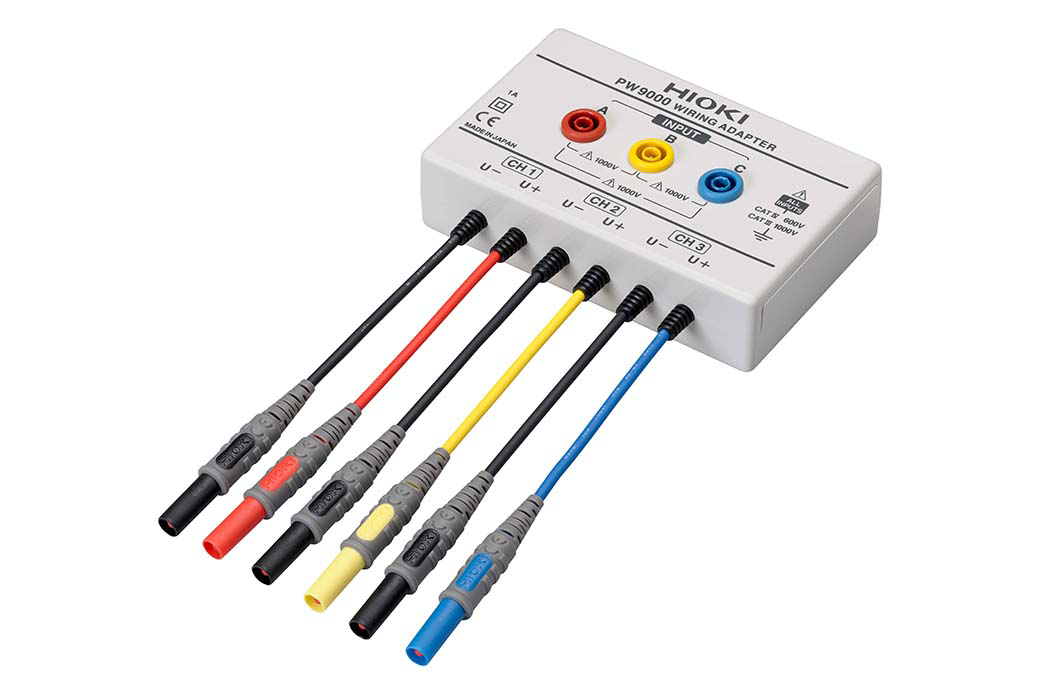

結線アダプタ PW9000

¥20,900（税込 ¥22,990）
三相3線(3P3W3M)結線時, 結線する電圧コードを6本から3本に削減可能

結線アダプタ PW9001

¥20,900（税込 ¥22,990）
三相4線(3P4W)結線時, 結線する電圧コードを6本から4本に削減可能

AC/DCハイボルテージディバイダ VT1005

詳細はこちら

¥495,000（税込 ¥544,500）
最大5000 Vの電圧を分圧し出力
測定帯域 DC 〜 4 MHz

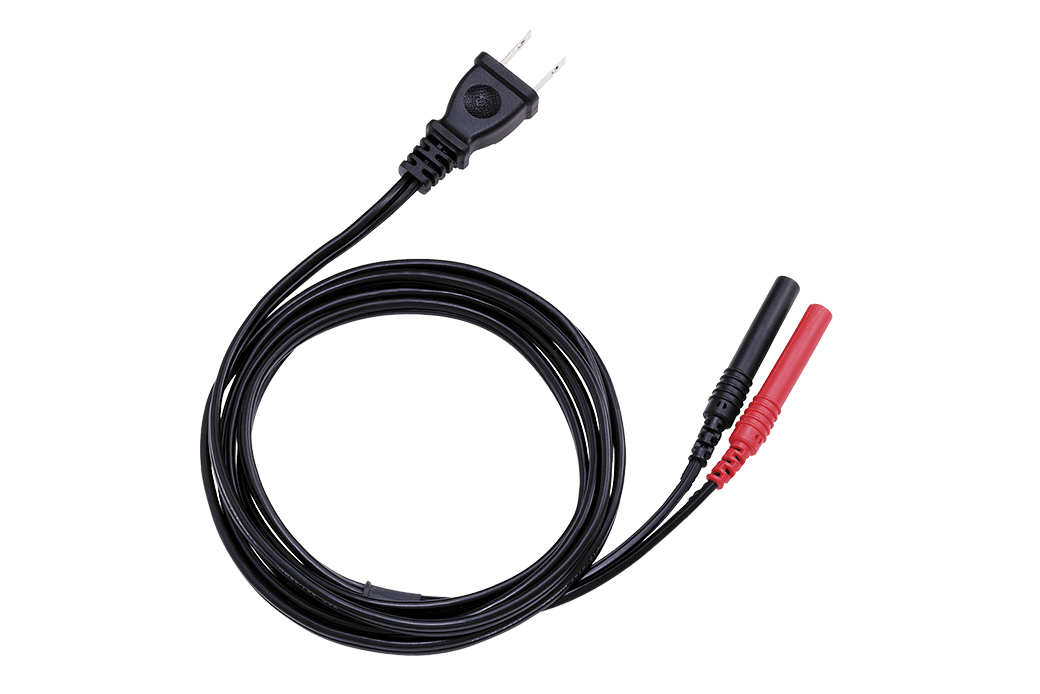

コンセント入力コード 9448

¥2,000（税込 ¥2,200）
AC 100V入力用, 2m, CE非対応

接続用 (4)

L9217はモータ解析入力用

接続コード L9217

¥7,200（税込 ¥7,920）
コード両端が絶縁BNC, 1.6 m

RS-232Cケーブル 9637

¥2,000（税込 ¥2,200）
9pin - 9pin, クロス, 1.8 m

LANケーブル 9642

¥4,000（税込 ¥4,400）
ストレート, クロス変換コネクタ付属, 5 m

接続ケーブル(同期用) 9683

¥4,700（税込 ¥5,170）
1.5 m

保存メディア (3)

※PCカード購入時のご注意
弊社オプションのPCカードを必ず使用してください。弊社オプション以外のPCカードを使用すると、正常に保存、読み出しができない場合があり、動作保証はできません。

PCカード512M 9728

詳細はこちら

¥12,100（税込 ¥13,310）
・512 MB
PCカード1G 9729

詳細はこちら

¥24,200（税込 ¥26,620）
・1 GB
PCカード2G 9830

詳細はこちら

¥30,800（税込 ¥33,880）
・2 GB

ケース (1)

携帯用ケース 9794

¥110,000（税込 ¥121,000）
輸送にも耐えられるハードトランクタイプ, キャスタ付き

PC計測 (1)

GENNECT One SF4000

詳細はこちら

・ LAN 接続した測定器をアプリ内で自動認識
・ 測定結果をリアルタイムでグラフ表示
・ Windows版

その他 (0)

下記受注生産品もご用意しております。詳しくは弊社営業拠点までお問い合わせください。

・D/A出力ケーブル D-sub25ピン-BNC(オス)
・ラックマウント金具 (EIA用, JIS用)
・PW9100 5A定格品
・9709-05高確度品
・CT6862-05高確度品
・CT6863-05高確度品
・AC/DC 2000A高確度貫通型センサ
