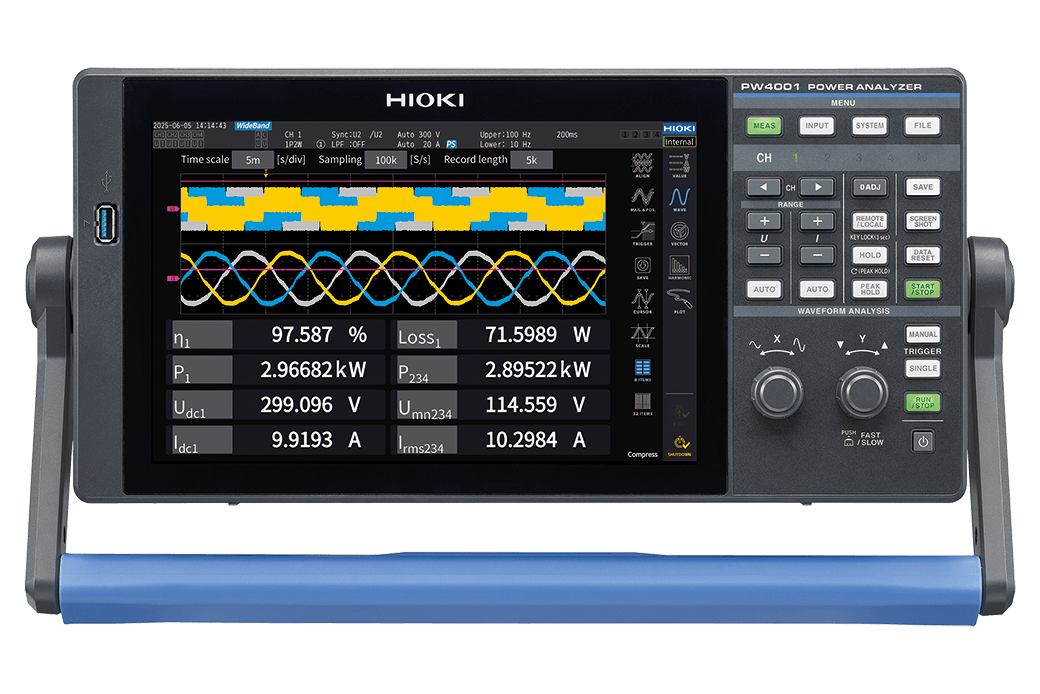

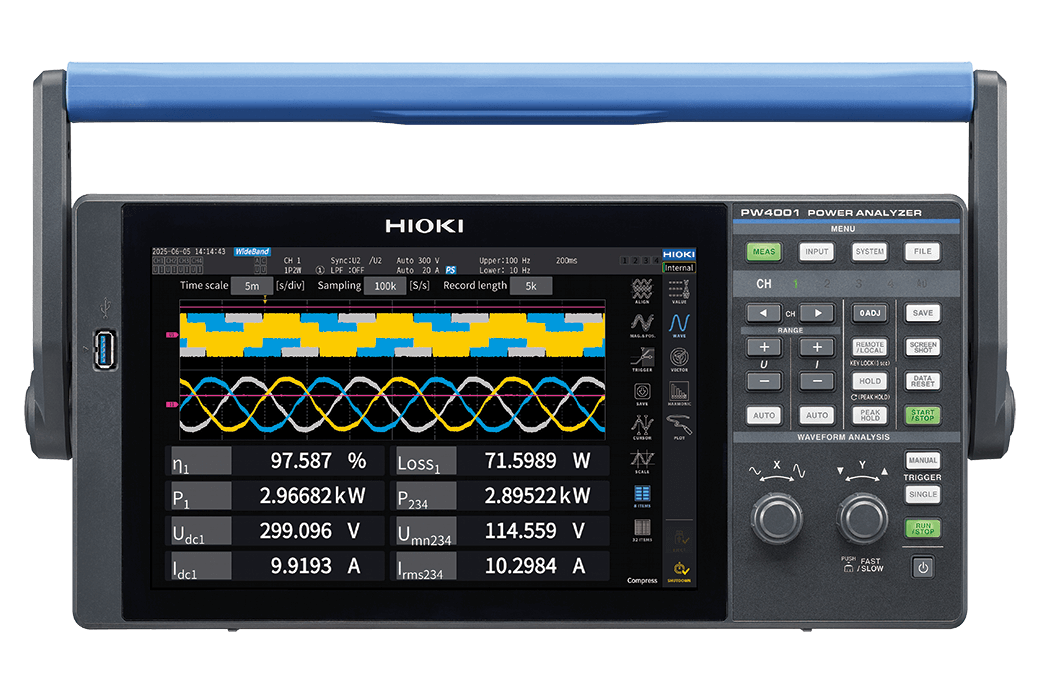

パワーアナライザ PW4001

車両電力測定向け、基本確度±0.04%、ポータブル4チャネルパワーアナライザ

NEW

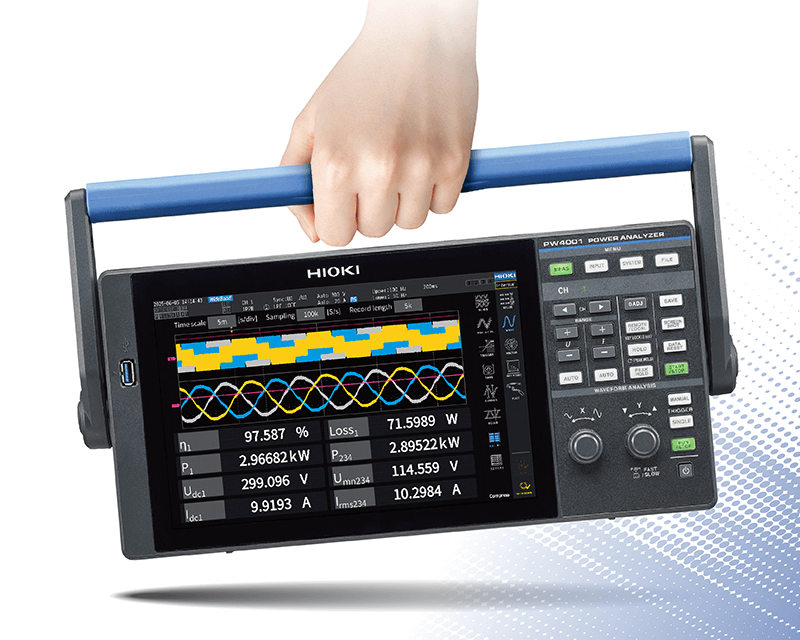

携帯性と信頼性をひとつに

PW4001は、高精度でポータブルな4チャンネルパワーアナライザです。HIOKI史上最高となるDC確度 ±0.04%を実現し、測定帯域はDCから600 kHzまで対応。全帯域で確度仕様を維持することで、DCから高周波まで信頼できる測定が可能です。
携帯性に優れながらも、研究開発や生産現場で求められる測定精度を確保。フィールド試験、ラボでの評価、生産ラインでの検査など、幅広い用途に対応します。

特長

  • 基本確度: ±0.04%
  • 使用可能温度範囲: -20°C〜50°C
  • 周波数帯域: DC, 0.1 Hz〜600 kHz
  • CAN/CAN FD対応(出力および入力)
  • 自動位相補正機能(HIOKI製電流センサのみ)

形名(発注コード)

PW4001-01 ¥1,140,000(税込 ¥1,254,000)
PW4001-02 D/A出力 ¥1,340,000(税込 ¥1,474,000)
PW4001-03 モータ解析 ¥1,340,000(税込 ¥1,474,000)
PW4001-04 DC電源駆動 ¥1,340,000(税込 ¥1,474,000)
PW4001-05 D/A出力, モータ解析, DC電源駆動 ¥1,540,000(税込 ¥1,694,000)

ラボ級の精度を、フィールドで発揮

xEVの燃費・電力消費試験から、DC-DCコンバーターやインバーターの効率評価、さらにモータ効率解析まで。PW4001は卓越した信頼性と多用途性を兼ね備え、幅広い測定シーンに対応する新世代のポータブル・パワーアナライザです。

あらゆる現場で直面する課題に応える設計

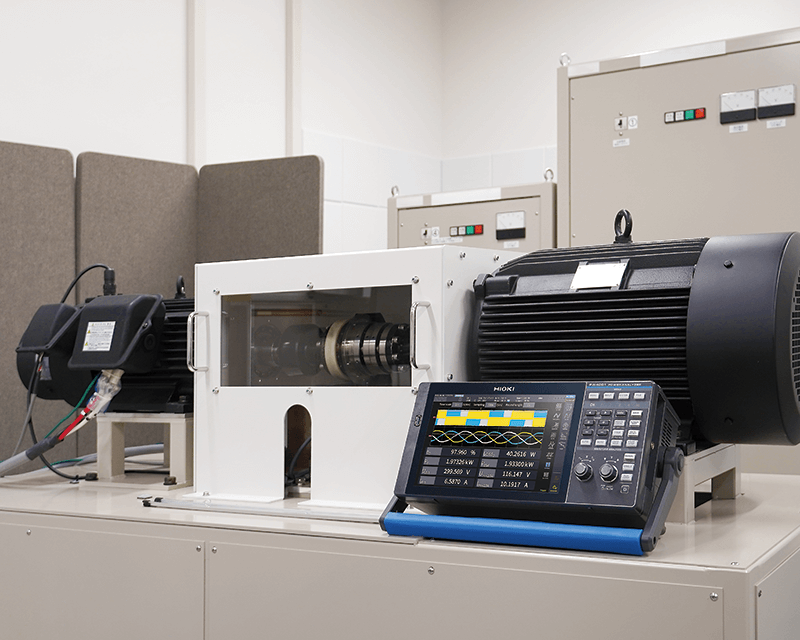

過渡的な電力変化を高精度で捕捉

モーターとインバーターの効率をデータ更新レート1 msと600 kHzの帯域幅で評価できます。 過渡電力も正確に測定します。
・モーターの出力変動をミリ秒単位で計測
・高速スイッチングインバーターの効率評価
・充電と回生を自動的に検出して効率を計算

電費試験のセットアップ時間を短縮

CANデータの入力や、車両に対するフレキシブルな設置ができるため、 試験のセットアップが迅速かつ安全に行えます。−7°Cの環境でも正確に測定できます。
・確度は−7°Cでも保証。低音チャンバーにそのまま設置可能
・車両近くでコンパクトにセットアップ。同期機能でチャネルを拡張
・CAN経由でバッテリー電圧を取得。セットアップを安全でシンプルに

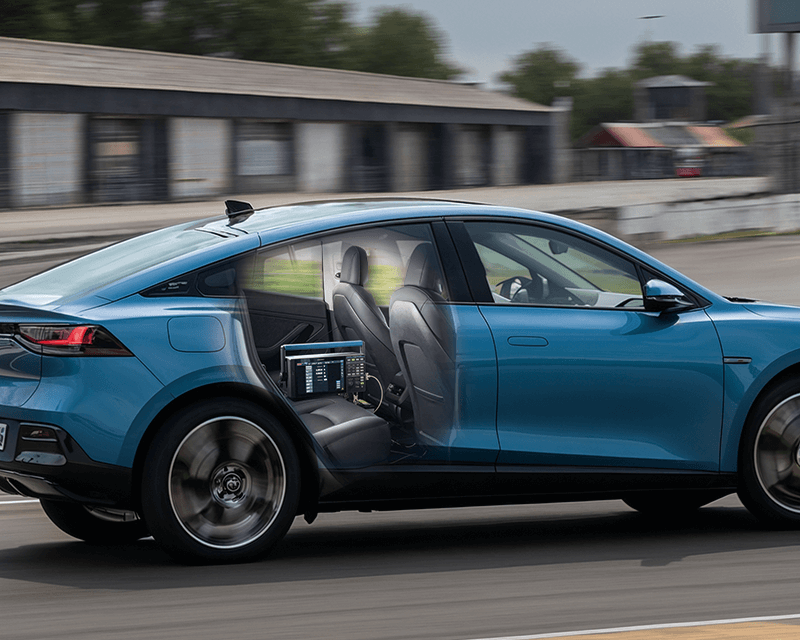

実路走行試験に便利

車両を改造することなく電力を測定できます。OBD-ⅡからのCANデータ取得やDC電源駆動により、車内で簡単に使用できます。
・過酷な環境にも対応できる動作温度範囲 −20°C 〜 +50°C
・DC電源 (10.5 V ~ 28 V) で動作するため車載が容易
・OBD-II とCANバスを使用した安全かつリアルタイムな車両データ収集

波形と数値によって生産品質を確保

波形と数値を組み合わせることで、ESSやパワーコンディショナーの量産検査において、信頼性が高く定量評価可能な品質検査を実現できます。
・DCおよび 50 Hz/60 Hzにおいて、±0.04%の精度で効率検証
・最大DC 1500 V を直接入力
・2.5 MHzサンプリングにより電源の切り替わり波形を評価

サイズは半分に、便利さ倍増

スリムなデザインのクランプ電流センサは、狭い場所での取り付けやすさが向上。
エンジンルームでの煩雑な作業をシンプルかつ迅速に行うことができ、燃費試験や性能試験での準備時間を大幅に短縮します。
セットアップ時間の短縮だけでなく、無理な取り付けによるセンサーの損傷リスクも低減します。
WLTPやSAE J1634 規格の電流確度を満足し、最大500 AまでのAC/DC電流を高精度(DC確度 0.07%)に測定します。

基本仕様

確度保証期間 6か月, 1年確度は6か月確度×1.25
測定ライン 単相2線式, 単相3線式, 三相3線式, 三相4線式
チャネル数 4 (電圧 4, 電流 4, 各チャネル間絶縁)
測定周波数帯域幅 DC, 0.1 Hz〜600 kHz
サンプリング 16 ビット, 2.5 MHz
データ更新レート 1 ms, 10 ms, 50 ms, 200 ms
電力測定確度 DC, 50 Hz/60 Hz: ±0.03 % reading ± 0.01 % range/50 kHz: ±0.40 % reading ± 0.10 % range
電圧測定範囲 6 V, 15 V, 30 V, 60 V, 150 V, 300 V, 600 V, 1500 V
電流測定範囲 40 mA〜2000 A (電流センサーによる)
測定パラメーター 電圧 (U), 電流 (I), 有効電力 (P), 皮相電力 (S), 無効電力 (Q), 力率 (λ), 位相角 (φ), 電圧周波数 (fU), 電流周波数 (fI), 効率 (η), 損失 (Loss), 電圧リップル率 (Urf), 電流リップル率 (Irf), 電流積算 (Ih), 電力積算 (WP), 電圧ピーク (Upk), 電流ピーク (Ipk)
高調波測定 広帯域モード:最大解析次数は500次
波形記録 記録容量:すべての波形(電流, 電圧, モーター)で最大5メガワード
モータ分析 (オプション) 電圧, トルク, 回転数, 周波数, スリップ
計算機能 効率損失計算, ユーザー定義式, デルタ変換, 電流センサー自動位相補正

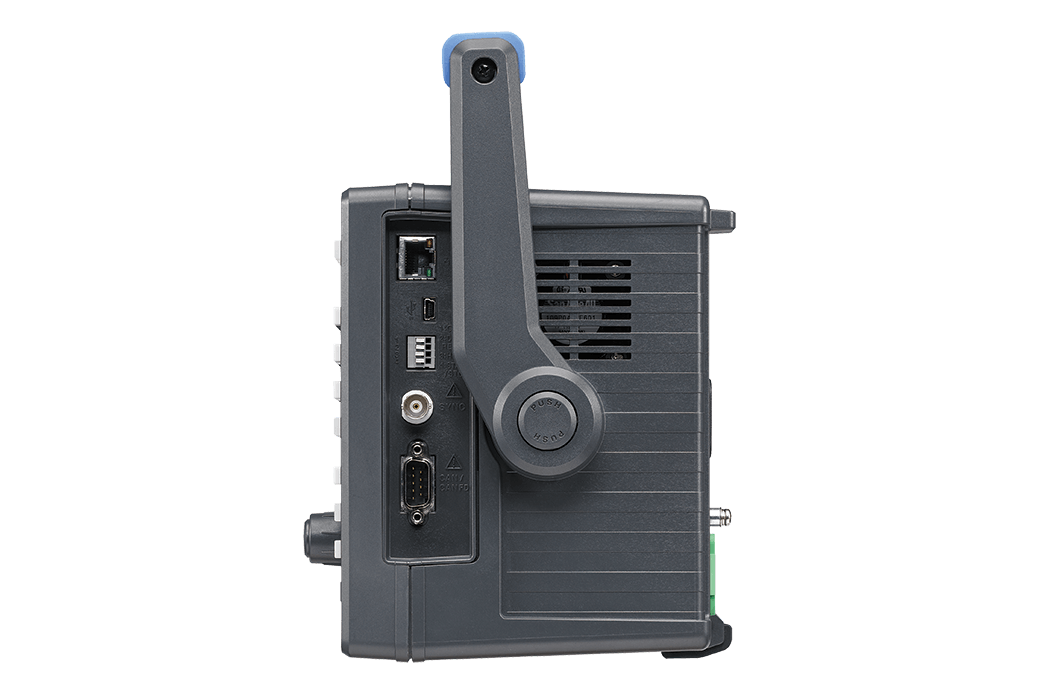

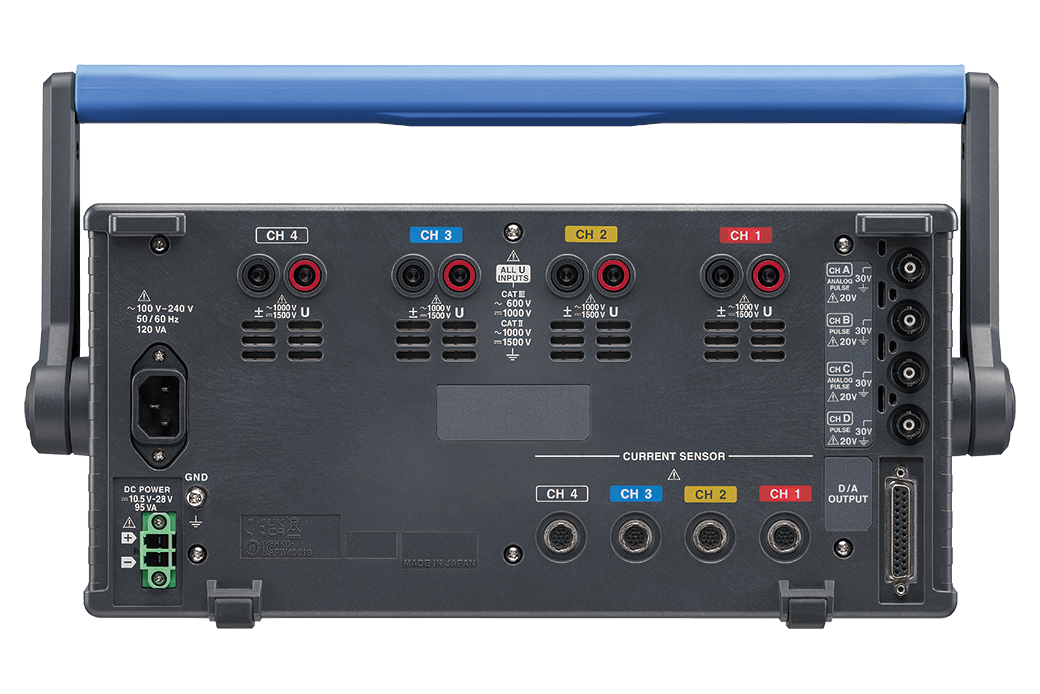

外部インタフェース USBフラッシュドライブ, LAN, USB(通信), 外部制御, BNC同期, CANまたはCAN FD
電源 AC 100 V~240 V, DC 10.5 V~28 V
寸法・質量 約361 (W) × 176 (H) × 135 (D) mm , 約4.6 kg
付属品 スタートアップガイド ×1, 電源コード ×1, USBケーブル ×1, D-subコネクタ ×1 (PW4001-02, PW4001-05), DC電源コネクタ (PW4001-04, -05)

200Aまで(高精度) (10)

HIOKI ME15W端子(12 pin)へ接続用

8000Aまで(高精度) (2)

HIOKI ME15W端子(12 pin)へ接続用

※多条配線の大電流を集約して測定 センサユニットCT9557に, AC/DCカレントセンサCT6877Aを複数使用して多条配線し最大8000Aまで測定可能。PW6001/PW4001とCT9557の接続ケーブルが1本必要になります

PL23 (10 pin) - ME15W (12 pin) 変換 (1)

※形名に-05がつかないPL23端子タイプを使用する場合はCT9900を用いてME15W端子に変換

※CT6865, CT6846 (形名に-05がつかないタイプ) をCT9900を用いて接続する場合は本体側でCT比の手動設定が必要

2000A AC/DC電流入力 (3)

6000A電流入力 (2)

※HIOKI PL14のセンサとPW4001との接続にはCT9920が必要です

電圧入力 (8)

接続用 (11)

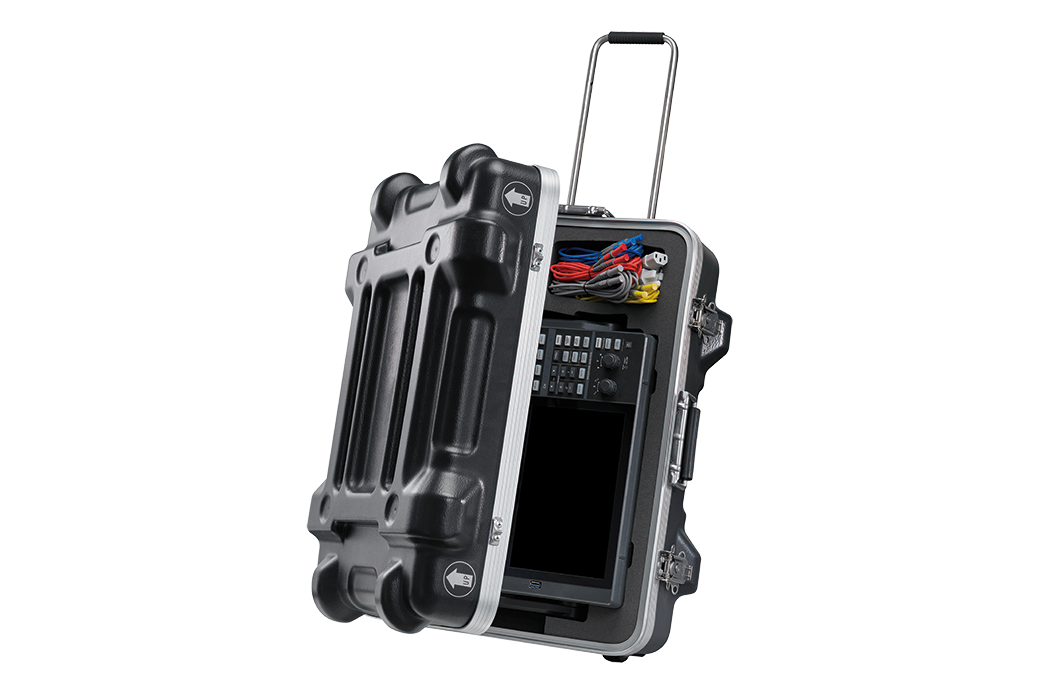

ケース (1)

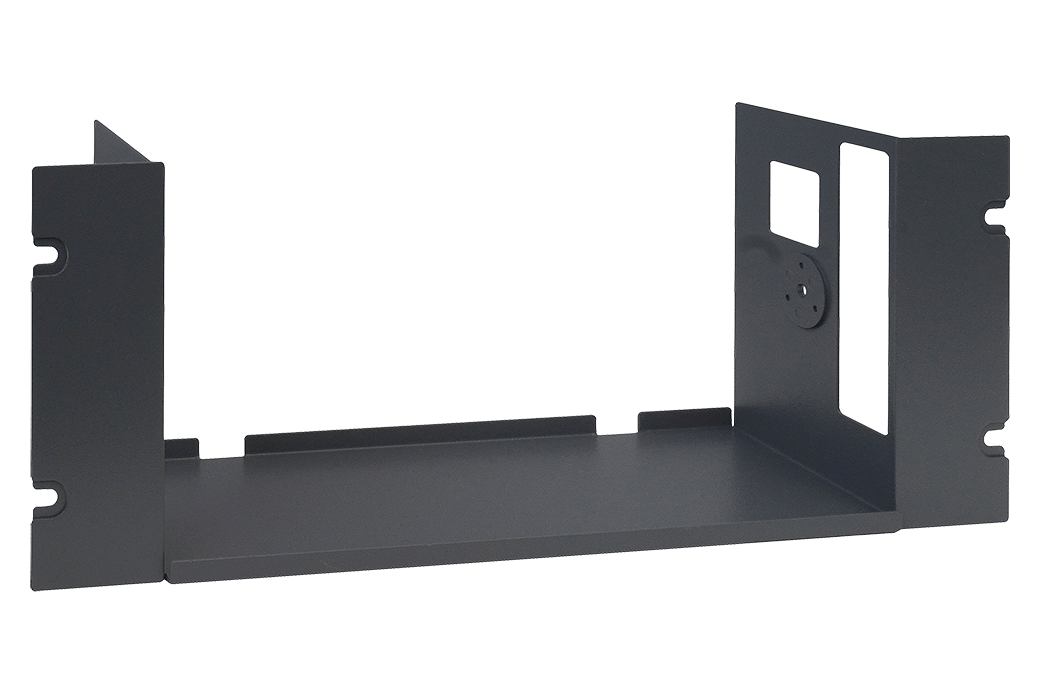

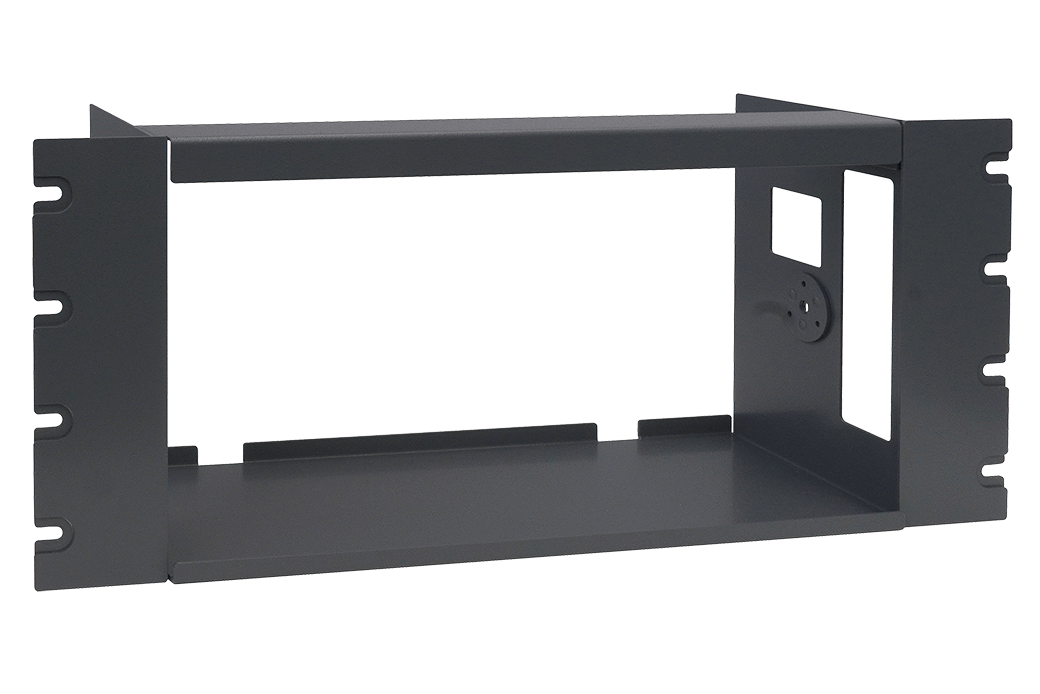

その他 (2)
