Excel通信コマンド送受信アドイン「Sequence Maker」
V2.00 2026年06月24日
- ダウンロードできない場合は以下の確認をお願いいたします。
- my HIOKI登録とmy HIOKIよりログインをお願いします。
| ソフトウェア (SequenceMakerSetupV2.00_0.zip) | |
|---|---|
| Excelサンプル (download_1693_2_ja.zip) |
Sequence Maker について
Sequence Maker特設ページはこちら
Sequence Maker（シーケンスメーカー）はMicrosoft Excelで測定器の通信コマンドを送受信することができるアドインです。Excelのワークシートに通信コマンドを記入するだけの簡単操作で、測定器と通信が可能です。
インストールとアンインストール方法
インストールとアンインストール方法
●インストール方法
-1. Excelが起動している場合は全て終了します
-2. Sequence Makerのソフトウェアをダウンロードし、展開します
-3. インストーラを実行します
-4. インストール後Excelを起動します
（Microsoft Officeカスタマイズインストーラーの画面が出た場合は「インストール」をクリックします）
-5. リボンのタブに「SEQUENCE MAKER」が追加されていることを確認します
（Excelのリボンから「SEQUENCE MAKER」のタブが消えてしまった時は、Sequence Makerを再インストールしてみてください）
●アンインストール方法
-1. Excelが起動している場合は全て終了します
-2. Windowsの「アプリと機能」を開きます
-3. アプリの一覧から「HIOKI Sequence Maker」を選択し、「アンインストール」をクリックします

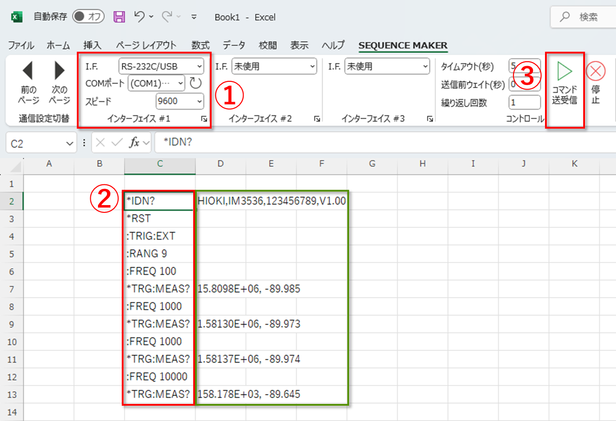

使用方法
-1. パソコンと測定器を接続します
-2. Excelを起動し、「SEQUENCE MAKER」のタブを選択します
-3. インターフェイス #1の設定をします（①）
-4. Excelのシートに通信コマンドを入力します（②）
-5. 送信したいコマンドのセルを選択し「コマンド送受信」ボタンを押します（③）
空白セルまで自動的に下方向に送受信を行います。コマンドに?が含まれている時は受信したデータをコマンドの右側に出力します。
アドインの「マニュアル」をクリックすると詳細な使用方法を参照することができます。
仕様
●対応インターフェイス
・RS-232C（USB仮想COM）
・LAN（ソケット通信）
・GPIB（National Instruments社製およびCONTEC社製のGPIBコントローラ）
・VISA（USB TMC、LAN LXI対応）

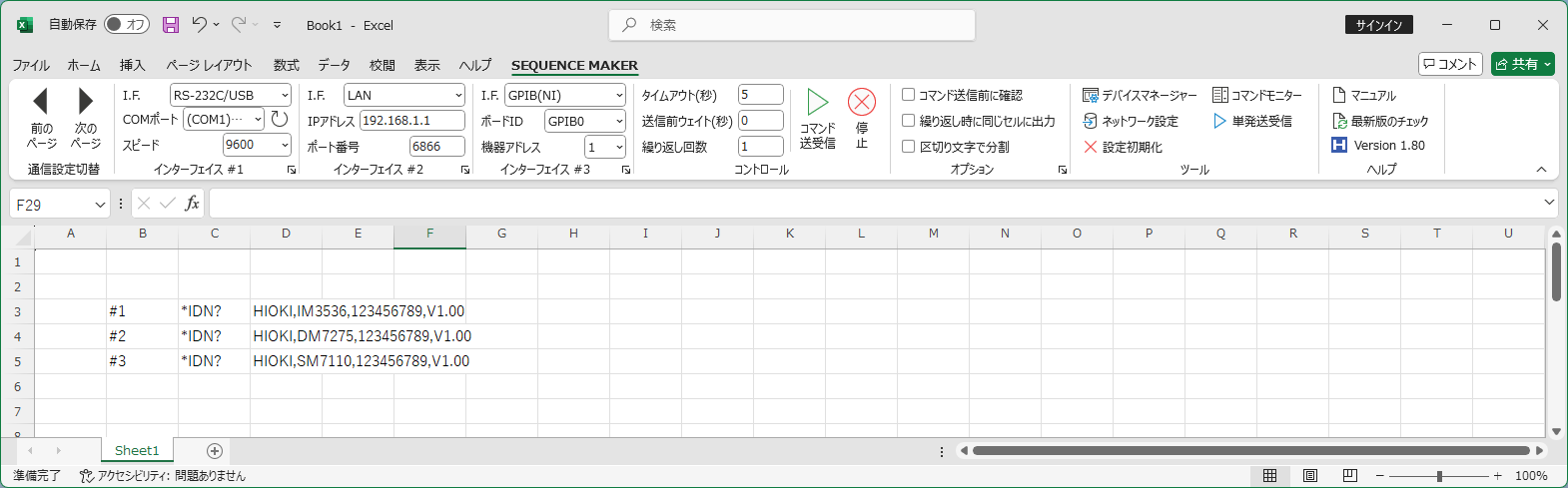

●最大12台の測定器を制御可能
●タイムアウト時間、送信前ウェイト時間、繰り返し回数の設定が可能
●タイムスタンプ、通信時間の出力が可能
●受信データをコンマとセミコロンで分割可能
●Sequence Maker専用コマンドを使用可能（マニュアル参照）
●必須ランタイムライブラリ
・.NET Framework 4.8
・Visual Studio 2010 Tools for Office Runtime 10.0.40820
●動作確認環境
・OS（Windows 10 32bit/64bit、Windows 11 64bit）
・Excel（Excel 2013 32bit/64bit、Excel 2016 32bit/64bit、Excel 2019 32bit/64bit、Excel 2021 32bit/64bit、Excel 2024 32bit/64bit、Excel 365 32bit/64bit）
・GPIB通信アダプタ（NI GPIB-USB-HS、NI GPIB-USB-HS+、CONTEC GP-IB(USB)FL、CONTEC GPIB-FL-LPE、Keysight 82357B）
・VISA計測器ドライバ（National Instruments NI-VISA 20.0、Keysight IO Libraries Suite 2020 Update 1、KIKUSUI KI-VISA 5.5.0.275、R&S VISA 7.2.3）
・デジタル入出力アダプタ（CONTEC DIO-0808LY-USB、CONTEC DO-16TY-USB 等）
●通信確認済みの測定器（*IDN?の応答のみ確認）
※測定器によってはオプションの通信ボードや通信パッケージが必要です
・HIOKI IM7580A インピーダンスアナライザ(RS-232C,USB,LAN,GPIB)
・HIOKI IM3590 ケミカルインピーダンスアナライザ (RS-232C,USB,LAN,GPIB)
・HIOKI IM3570 インピーダンスアナライザ(RS-232C,USB,LAN,GPIB)
・HIOKI IM3536 LCRメータ(RS-232C,USB,LAN,GPIB)
・HIOKI IM3533 LCRメータ(RS-232C,USB,LAN,GPIB)
・HIOKI IM3523 LCRメータ(RS-232C,USB,LAN,GPIB)
・HIOKI IM3523A LCRメータ(USB,LAN)
・HIOKI 3504 Cハイテスタ(RS-232C,GPIB)
・HIOKI 3504-40 Cハイテスタ(RS-232C,GPIB)
・HIOKI 3504-50 Cハイテスタ(RS-232C,GPIB)
・HIOKI RM3542A 抵抗計(RS-232C,GPIB)
・HIOKI RM3542C 抵抗計(RS-232C,GPIB)
・HIOKI DM7275 直流電圧計(RS-232C,USB,LAN)
・HIOKI 3238 ディジタルハイテスタ(RS-232C)
・HIOKI SW1001 スイッチメインフレーム(RS-232C,USB,LAN)
・HIOKI BT4560 バッテリインピーダンスメータ(RS-232C,USB)
・HIOKI BT4560-50 バッテリインピーダンスメータ(RS-232C,USB,LAN)
・HIOKI BT3554 バッテリテスタ(USB)
・HIOKI BT6065, BT6075 バッテリテスタ(RS-232C,USB,LAN)
・HIOKI BT5525 絶縁抵抗試験器(RS-232C,USB,LAN)
・HIOKI 3561-01 バッテリハイテスタ(RS-232C,GPIB)
・HIOKI SM7420 超絶縁計(RS-232C,USB,GPIB)
・HIOKI DSM-8104 ディジタル超絶縁/微少電流計(RS-232C)
・HIOKI ST4030A インパルス巻線試験器(USB,LAN)
・HIOKI 3174 AC自動絶縁耐圧試験器(RS-232C)
・HIOKI 3153 自動絶縁耐圧試験器(RS-232C,GPIB)
・HIOKI 3159 絶縁耐圧試験器(RS-232C)
・HIOKI 3158 耐圧試験器(RS-232C)
・HIOKI ST5540 漏れ電流試験器(RS-232C,USB)
・HIOKI ST5520 絶縁抵抗試験器(RS-232C)
・HIOKI ST5680 DC耐電圧絶縁抵抗試験器(RS-232C,USB,LAN,GPIB)
・HIOKI DT4254 デジタルマルチメータ(USB)
・HIOKI 3331 パワーハイテスタ(RS-232C,GPIB)
・HIOKI PW3335 パワーメータ(RS-232C,LAN)
・HIOKI PW4001 パワーアナライザ(USB,LAN)
・HIOKI PW6001 パワーアナライザ(RS-232C,LAN,GPIB)
・HIOKI PW8001 パワーアナライザ(LAN)
・HIOKI MR6000 メモリハイコーダ(LAN)
・HIOKI MR8848 メモリハイコーダ(USB,LAN)
・HIOKI ST4200 部分放電検出器(LAN)
・HIOKI RM3545A 抵抗計(RS-232C,USB,LAN)
・HIOKI RM3546 抵抗計(RS-232C,USB,LAN)
・HIOKI LR8101,LR8102 データロガー(LAN)
・HIOKI LR8450 メモリハイロガー(USB,LAN)
履歴
V2.00 2026/6
・インターバル送受信機能の追加
・#INTERVAL専用コマンドの追加
・#MSG専用コマンドの改善
・VISA通信の改善
・CONTECデジタル入出力の改善
V1.90 2026/1
・専用コマンドの追加（#PUT?, #SOUND）
・専用コマンドの改善（#MSG）
・その他軽微な修正
V1.80 2025/7
・通信設定切替の改善
・専用コマンドの改善（#IMG, #BIN, #FILE）
・専用コマンドの廃止（#LINE）
・APIの追加（SendReceiveSimpleBinary）
・コマンドモニターの高速化
・その他軽微な修正
V1.70 2024/12
・専用コマンドの追加（#SENDBIN, #POLLINBIT?, #POLLINBYTE?, #CAMERA?, #CAMERAFILE?, #SPLITDELIMITER）
・APIの追加（SendBinary, GetContecDigitalIoDeviceName, GetCameraDeviceName）
・仮想通信インターフェイスの対応
・分割処理の改善
・停止処理の改善
・その他軽微な修正
V1.60 2024/6
・専用コマンドの追加
・CONTEC USB GPIB通信ドライバ(API-GPIB(WDM))の対応
・制御可能な計測器を最大12台に拡張
・その他軽微な修正
V1.50 2023/12
・専用コマンドの追加
・単発でコマンドを送受信する機能の追加
・その他軽微な修正
V1.40 2023/12
・オプションの詳細設定の追加
・専用コマンドの追加
・設定の保存、読み込みに対応
・VBAの連携機能の追加
・その他軽微な修正
V1.30 2022/6
・Windows11対応
・RS-232CのXon/Xoff設定を追加
・VISAのEOM設定を追加
・通信スピードの高速化
・その他軽微な修正
V1.20 2021/12
・オプションの詳細設定の追加
・専用コマンドの追加
・その他軽微な修正
V1.10 2021/11
・インターフェイスの詳細設定の追加
・専用コマンドの追加
・分割オプションの改善
・コマンドモニターツールの追加
・VISA通信のAPIの変更
V1.00 2021/6
・初公開
注意事項
・USBやGPIBを使用する際には、デバイスドライバーのインストールが必要です。詳細は各製品の取扱説明書を参照してください。
・最新版のチェック機能を使用する際にはインターネット接続が必要です。
・本アドインは様々な測定器で通信コマンドを送受信できますが、全ての測定器の通信コマンドの通信を保証するものではありません。通信コマンドの仕様やデータサイズ、組み合わせによっては正常に通信できない場合もあります。なお、通信コマンドの詳細は各測定器メーカーにお問い合わせください。
・本サイト上に記載されている会社名、商品名等は、各社の商標、または登録商標です。
