AC/DCカレントセンサ CT7642
瞬時波形の観測に。メモハイ、ロガーとの抜群の連携力で電流測定をサポート
特長
- 温度変化のない場所での短期測定に
- ディスプレイユニットにより現場で測定値の確認ができます
- メモハイ、ロガーへ用途に合わせて4つの出力 (ディスプレイユニットと併用)
波形出力、実効値出力、ピーク出力、周波数出力 - CAT IV 600 V
形名（発注コード）
| CT7642 | AC/DC 2000A, φ55mm | ¥41,800（税込 ¥45,980） |
|---|

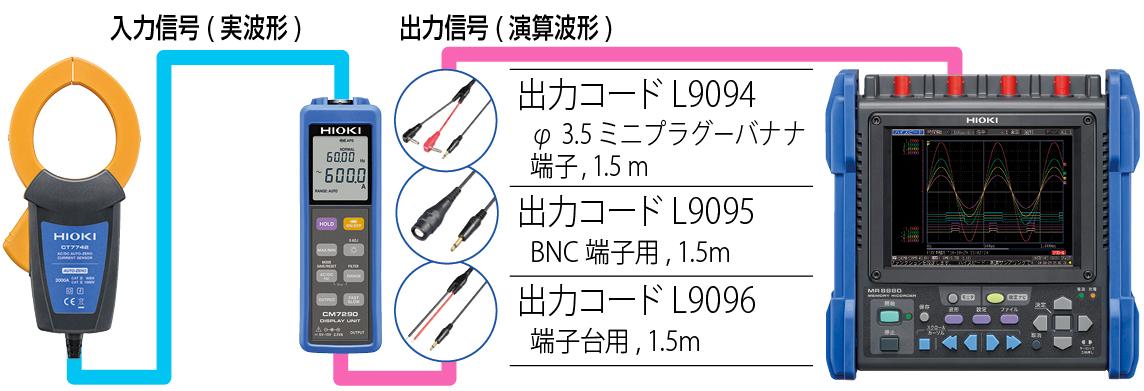

記録計等への出力接続方法
※AC/DCカレントセンサCT7600シリーズは単体のみではご使用できません。メモリハイコーダ/ロガー等に接続使用に当たってはディスプレイユニットCM7290, CM7291とセットでご使用ください。
基本仕様
※防水性は測定機能を維持するものであり, 本器が濡れた状態で活電部を測定すると感電の危険性が高まります。
| 定格測定電流 | AC/DC 2000 A | |||||
|---|---|---|---|---|---|---|
| 最大測定電流 | 2000 A (周波数ディレーティングあり) |
|||||
| 最大ピーク値 | 2840 A peak | |||||
| 周波数帯域 | DC〜10 kHz (-3dB) CM7290, CM7291と組合わせ使用時: DC, 3 Hz〜1 kHz |
|||||
| 位相代表確度 | ±2.3 deg. (DC < f ≤ 66 Hz) | |||||
| 出力レート | 0.1 mV/A | |||||
| 対地間最大定格電圧 | AC/DC 600 V (CAT IV) AC/DC 1000 V (CAT III) |
|||||
| 測定可能導体径 | φ 55 mm以下 | |||||
| 出力コネクタ | HIOKI PL14 | |||||
| 使用温度範囲 | -25℃〜65℃ | |||||
| 防塵防水性※ | ジョー, バリア: IP50 (ジョー閉時) 手持ち部: IP54 (絶縁導体測定時のみ, 濡れた状態で測定は行わない) |
|||||
| 寸法・質量 | 64W × 195H × 34D mm, 510 g, ケーブル長2.5 m |
|||||
| 付属品 | なし | |||||
表示・出力用 (8)
¥26,400（税込 ¥29,040）
2 m
¥30,800（税込 ¥33,880）
5 m
¥34,100（税込 ¥37,510）
10 m
¥41,800（税込 ¥45,980）
20 m
¥48,400（税込 ¥53,240）
30 m
¥70,400（税込 ¥77,440）
50 m
¥105,600（税込 ¥116,160）
100 m
ケース (2)
¥18,700（税込 ¥20,570）
センサ×1, CM7290×1, ACアダプタ×1, 出力コード収納可
¥39,600（税込 ¥43,560）
センサ×3, CM7290×1, ACアダプタ×1, 出力コード, 30m 延長ケーブル収納可
出力コード (3)
¥2,700（税込 ¥2,970）
φ 3.5ミニプラグ−バナナ端子, 1.5 m
¥5,300（税込 ¥5,830）
BNC端子用, 1.5m
¥2,000（税込 ¥2,200）
端子台用, 1.5m
