ディスプレイユニット CM7290
電流センサ用ディスプレイ付電源
特長
- CT7000シリーズカレントセンサに電源供給、信号出力
- 測定値と一緒に周波数や出力レートのデュアル表示
- ロガーやメモハイへ4つの形式で出力可能 (波形, 実効値, ピーク, 周波数)
- 単3電池/ACアダプタ/外部DC電源駆動
形名(発注コード)
CM7290 | CT7000シリーズ用 | ¥35,000(税込 ¥38,500) |
---|
※CT7000シリーズセンサとセットで使用する場合, 電流表示値および波形出力の周波数帯域は, センサの帯域より狭くなりますのでご注意ください。
交流・直流電流センサによる電流測定: 測定基本セット
交流・直流電流センサとディスプレイユニットCM7290を接続して、データロガーやメモリハイコーダ、記録計とCM7290をケーブル接続すると、直流から交流5kHz・10kHzまでの帯域の電流波形を
・そのまま波形出力(WAVE波形出力)
・実効値に変換したアナログ信号を出力(RMS実効値出力)
・電流波形のピークを検出してアナログ出力(PEAK ピーク出力)
・電流波形の周波数を検出してアナログ出力(FREQ 周波数出力)
することができます。
交流・直流電流センサによる電流測定: 電流センサ

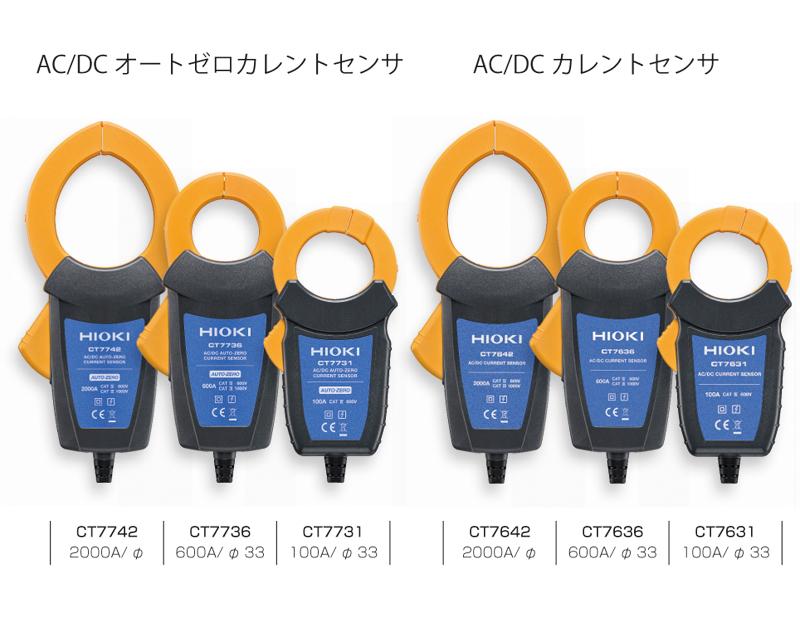

定格100Aから2000Aの交流・直流電流センサが使用できます。センサの周波数帯域は直流から交流5kHzまでの「AC/DCオートゼロカレントセンサ」と、直流から交流10kHzまでの周波数帯域を持つ「AC/DCカレントセンサ」の2種類の電流センサが使用できます。
交流・直流電流センサによる電流測定: オートゼロカレントセンサの機能

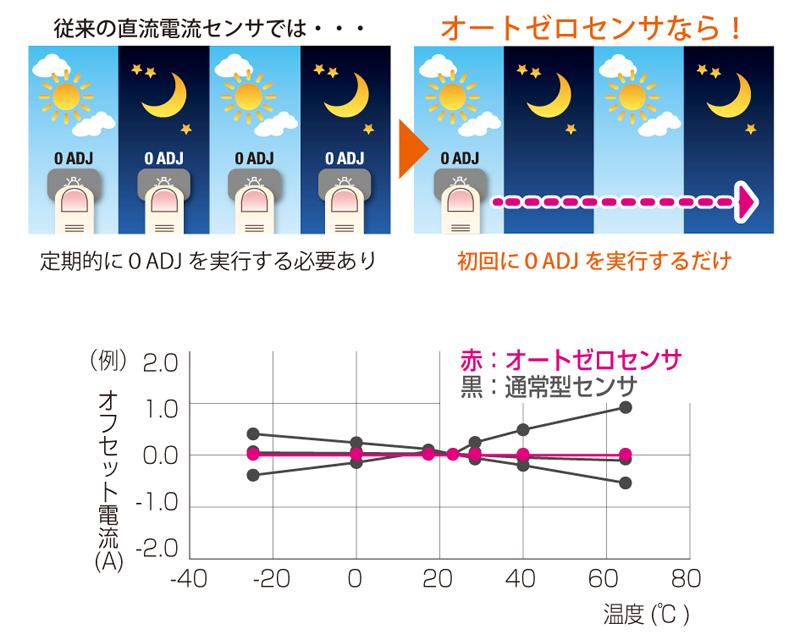

直流電流測定において従来の直流電流センサであると温度変化によりゼロずれが生じるため、長期記録においては定期的なゼロアジャストが必要でした。これは検出部のホール素子の影響によるものです。
新型のオートゼロカレントセンサでは、この問題を解消すべく新開発の「スイッチングによるオフセットキャンセル回路」を搭載しました。
これにより、ゼロずれが小さく、定期的なゼロアジャストを行わなくても、長期の直流電流記録が可能になりました。
交流・直流電流センサによる電流測定: WAVE 波形出力機能

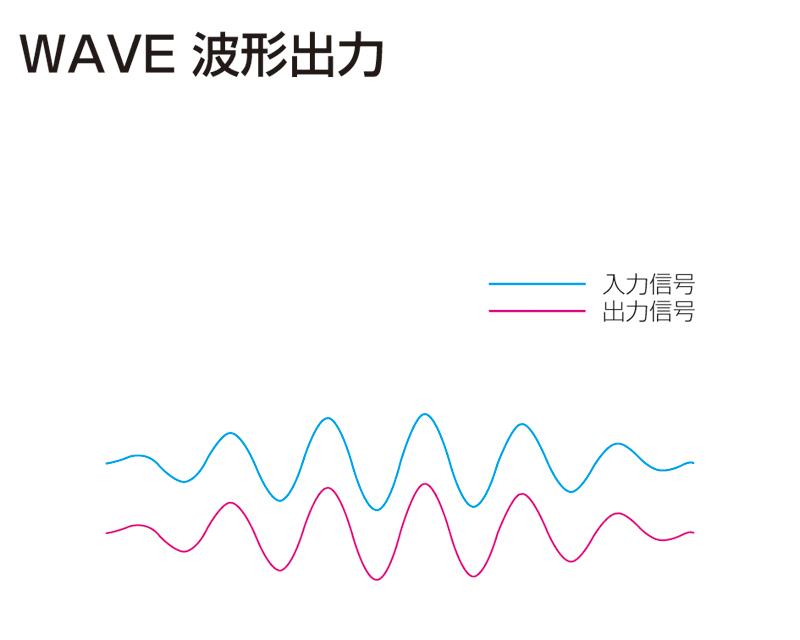

交流・直流電流センサを挟んだ電線を流れる電流波形をディスプレイユニットCM7290から比例した電圧信号に変換して、デジタルオシロスコープやメモリハイコーダに取り込むことで、モーター始動電流波形などの瞬間的な交流・直流電流波形測定を可能にします。
またWAVE波形出力機能はデータロガーとの組み合わせにより、太陽光発電システムのソーラーパネルの直流電流を長期に観測する用途でも使用できます。
直流電流を長期に観測するこの用途では、オートゼロタイプのカレントセンサが適しています。
交流・直流電流センサによる電流測定: RMS 実効値出力

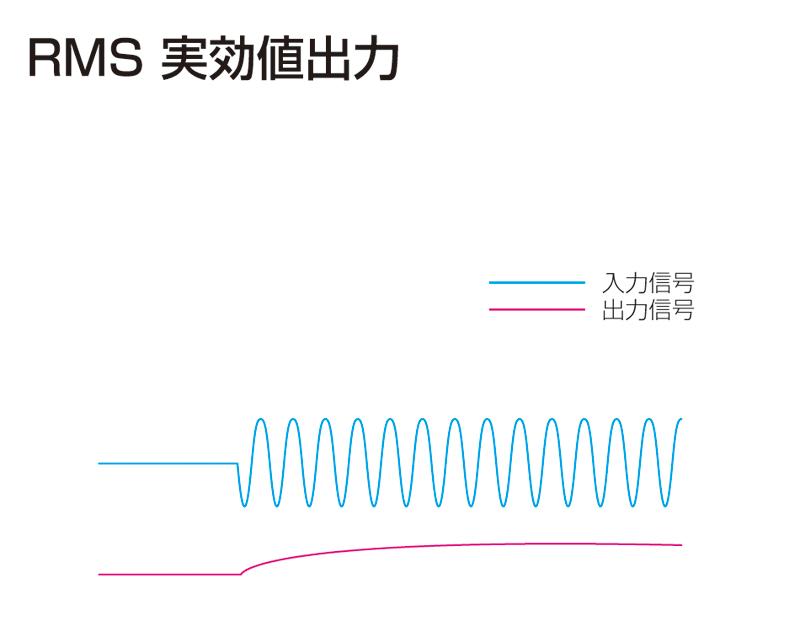

交流・直流電流センサを挟んだ電線を流れる電流波形をディスプレイユニットCM7290が実効値に変換して電圧出力します。(FAST: 45Hz以上 NORMAL: 10Hz以上 SLOW: 3Hz以上)
変動の激しい溶接機電源側の交流電流測定や、周波数が変化するインバーターや工作機械の主軸モーターの電流波形を実効値に変換して長い時間測定する用途に適しています。
交流・直流電流センサによる電流測定: PEAK ピーク出力

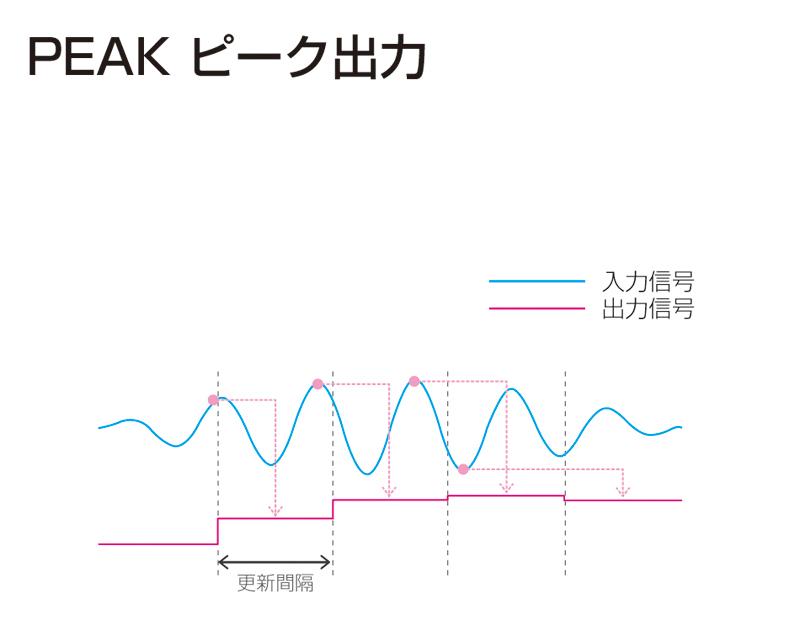

交流・直流電流センサを挟んだ電線を流れる電流波形のピーク値を、ディスプレイユニットCM7290が2kS/s(=500μs)でピーク値を検出して絶対値で電圧出力します。
出力更新時間は、FAST: 0.02秒 NORMAL: 0.2秒 SLOW: 1秒 になります。
変動の激しい電源ラインや負荷などの最大電流値の連続記録用途に適しています。
交流・直流電流センサによる電流測定: FREQ 周波数出力

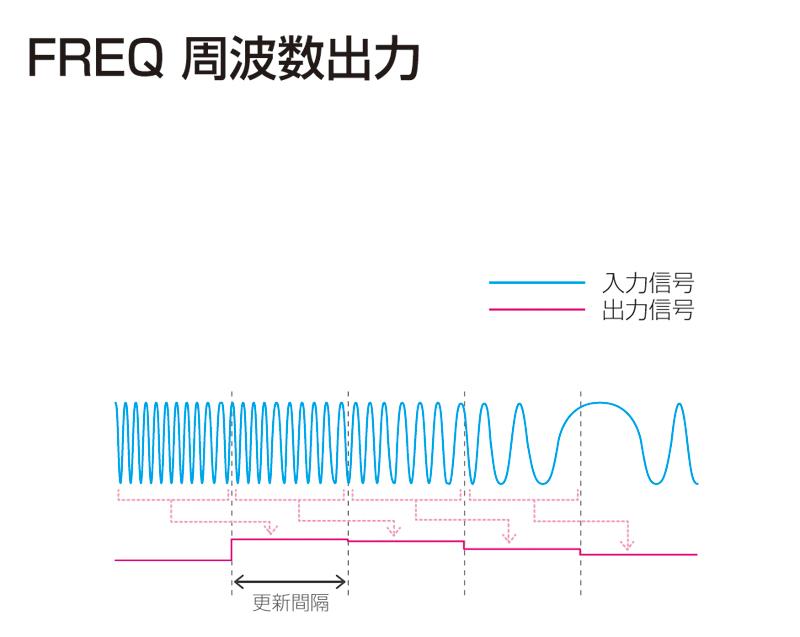

交流・直流電流センサを挟んだ電線を流れる電流波形の周波数をディスプレイユニットCM7290が設定した区間ごとに計算して電圧出力します。
出力更新時間は、FAST: 0.2秒 NORMAL: 0.2秒 SLOW: 3秒 になります。
コンプレッサやモーターの周波数変動検査・試験などで利用できます。
基本仕様
組合せセンサ | CT7642, 7742 | CT7636, 7736 | CT7631, 7731 | |||
---|---|---|---|---|---|---|
測定項目 | 直流 (DC), 交流 (AC), 直流+交流 (DC+AC), 周波数 (Hz) | |||||
クレストファクタ | AC, DC+AC: 5000カウントにて3以下, 6000カウントにて2.5以下 | |||||
出力方式 | WAVE, RMS, PEAK, FREQ | |||||
入力コネクタ | HIOKI PL14 | |||||
出力更新時間 | PEAK--- FAST: 0.02 s / NORMAL: 0.2 s / SLOW: 1 s FREQ--- FAST: FAST: 0.2 s / NORMAL: 0.2 s / SLOW: 3.0 s (WAVE, RMSはアナログ出力) |
|||||
PEAK検出時間幅 | 2 ms以上 (PEAK MAX / PEAK MINおよびPEAK出力時) | |||||
その他機能 | オートレンジ, 起動時ゼロアジャスト, 解析表示, フィルタ, 出力増幅, 表示値ホールド, バックライト, オートパワーセーブ, 設定保存, キーロック | |||||
代表組合せ確度 (DC出力WAVE) |
±2.0% rdg. ±10.8 mV (600.0 Aレンジ) ±2.0% rdg. ±1.8 mV (2000 Aレンジ) |
±2.5% rdg. ±30.8 mV (60.00 Aレンジ) ±2.5% rdg. ±3.8 mV (600.0 Aレンジ) |
±1.5% rdg. ±5.8 mV (60.00 Aレンジ) ±1.5% rdg. ±1.3 mV (100.0 Aレンジ) |
|||
代表組合せ確度 (AC出力RMS) |
±2.3% rdg. ±10.8 mV (600.0 Aレンジ) ±2.8% rdg. ±1.8 mV (2000 Aレンジ) |
±2.8% rdg. ±30.8 mV (60.00 Aレンジ) ±2.8% rdg. ±3.8 mV (600.0 Aレンジ) |
±1.8% rdg. ±5.8 mV (60.00 Aレンジ) ±1.8% rdg. ±1.3 mV (100.0 Aレンジ) |
|||
電源 | 単3形アルカリ乾電池 (LR6) ×2, 連続使用時間: 16 h (バックライトOFFかつ出力WAVEまたはRMS時, CT7600s使用時), 定格電力2.5 VA またはACアダプタ9445-02 (AC 100〜240Vフリー), または外部電源 DC 5〜15 V, 定格電力2.5 VA |
|||||
防塵防水性※ | IP54 (センサを接続かつACアダプタおよび電源コネクタにキャップ装着時) | |||||
寸法・質量 | 52W × 163H × 37D mm, 220 g (プロテクタ付き, 電池装着時) | |||||
付属品 | 単3形アルカリ乾電池 (LR6) ×2, プロテクタ (本体に装着) ×1, 取扱説明書 ×1 |
接続可能センサ (7)
接続可能センサ2 (4)

¥31,900(税込 ¥35,090)
AC 6A, φ 40mm, コード長2.5m

¥26,400(税込 ¥29,040)
AC 60A, φ 15mm, コード長2.5m

¥26,400(税込 ¥29,040)
AC 100A, φ 15mm, コード長2.5m

¥28,600(税込 ¥31,460)
AC 600A, φ 46mm, コード長2.5m
出力コード (3)

¥2,700(税込 ¥2,970)
φ 3.5ミニプラグ−バナナ端子, 1.5 m

¥5,300(税込 ¥5,830)
BNC端子用, 1.5m

¥2,000(税込 ¥2,200)
端子台用, 1.5m
センサ・ディスプレイユニット間 (7)

¥26,400(税込 ¥29,040)
2 m

¥30,800(税込 ¥33,880)
5 m

¥34,100(税込 ¥37,510)
10 m

¥41,800(税込 ¥45,980)
20 m

¥48,400(税込 ¥53,240)
30 m

¥70,400(税込 ¥77,440)
50 m

¥105,600(税込 ¥116,160)
100 m
その他オプション (4)

¥18,700(税込 ¥20,570)
センサ×1, CM7290×1, ACアダプタ×1, 出力コード収納可

¥39,600(税込 ¥43,560)
センサ×3, CM7290×1, ACアダプタ×1, 出力コード, 30m 延長ケーブル収納可

¥3,700(税込 ¥4,070)

¥7,800(税込 ¥8,580)
AC 100〜240 V, 9 V/1 A
