ワイヤレスクランプロガー LR8513

多様なデータを無線で楽々収集, クランプで簡単に負荷電流/漏れ電流記録

概要
特長
仕様
オプション
ダウンロード

本体のみ。別売センサーは1年保証

特長

交・直負荷電流/交流漏れ電流測定に
選べる電流センサ8種類
配電盤の中に入れ、扉を閉めても外で測定値をモニタできる
電圧と力率を設定し簡易的な電力測定が可能
設置スペースを気にしない小型2chモデル
測定データはBluetooth®無線技術でタブレットやパソコンへ回収
3 WAY電源（ACアダプタ, 単3アルカリ乾電池, 外部電源）
記憶容量 1chあたり50万データ

形名（発注コード）

LR8513	2ch、クランプオンセンサはオプション	¥58,800（税込 ¥64,680）

LR8513本体のみでは測定できません。
無線認証国は「仕様」をご覧ください。
Bluetooth®はBluetooth SIG, Inc.の登録商標で日置電機株式会社はライセンスに基づき使用しています。

タブレット・スマートフォン (Android端末) 用アプリを使って、データ回収ができます。"HIOKI"で検索、"Wireless Logger Collector" をダウンロード。

遠隔計測サービス GENNECT Remote対応測定器

GENNECT Remoteは5分でつながる遠隔計測サービスです。特別な知識なく、遠隔地から測定データを取得、測定器の操作ができます。
スペシャルサイトでは、GENNECT Remote の機能、活用事例、技術情報など現場で役立つ情報を、深くお伝えしています。

GENNECT Remote サイトはこちら

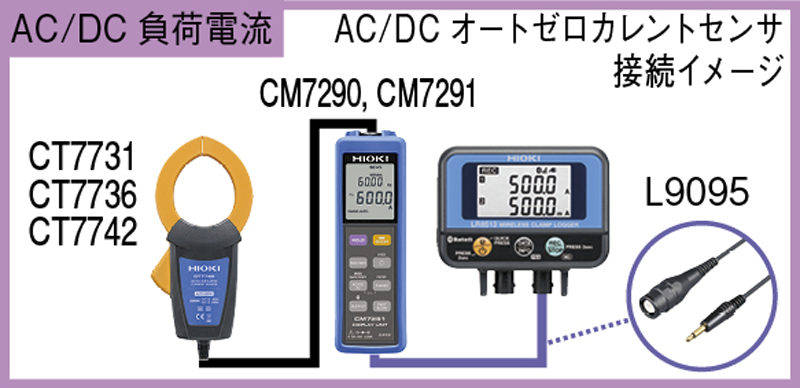

AC/DC負荷電流測定に CT7731〜CT7742 をお使いいただく場合の注意

AC/DCオートゼロカレントセンサ「CT7731, CT7736, CT7742」を「ワイヤレスクランプロガー LR8513」に直接接続できません。
必ず「ディスプレイユニット CM7290」と「出力コード L9095」が必要になります。

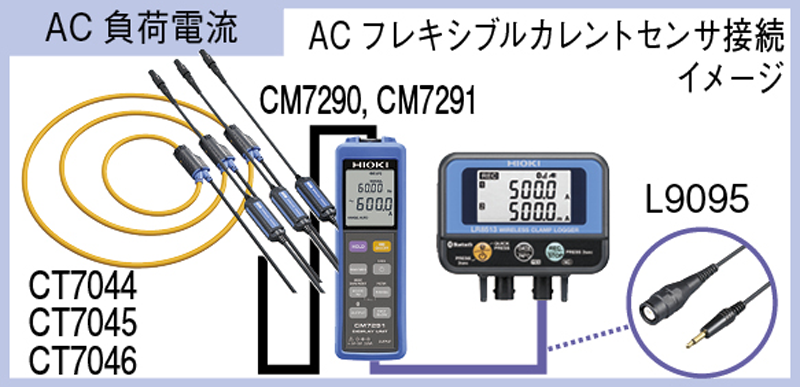

AC負荷電流測定に CT7044〜CT7046 をお使いいただく場合の注意

ACフレキシブルカレントセンサ「CT7044, CT7045, CT7046」を「ワイヤレスクランプロガー LR8513」に直接接続できません。
必ず「ディスプレイユニット CM7290」と「出力コード L9095」が必要になります。

AC/DC負荷電流やAC漏れ電流、簡易的な電力測定が可能な小型2chクランプ電流ロガー

＜こんな用途に使えます＞
● 30分ごとのデマンド把握（平均値記録使用）
● 漏れ電流のピーク把握（最大値記録使用）
● PVメンテナンス
● 自動車各種試験
● フォークリフト
● 鉄道系
● 設備保全
● 簡易的な電力測定（電圧と力率の設定が必要）

スマートフォンやパソコンでデータ回収できる無線クランプ電流ロガー

Bluetooth(R)無線技術を搭載。

お手持ちのスマートフォンやパソコンで、測定中でもデータを回収できます。

回収したデータは自動的に繋がり、一つのデータに。
その場ですぐにデータの傾向を波形と数値で確認できます。

※画像はLR8514

小型無線ロガーだからどこでも置けるクランプ電流ロガー

どこにでも置けるポケットサイズ。
オプションのマグネット付きストラップを使えば
壁掛け使用も可能。
設置スペースの問題を解決します。

無線（ワイヤレス）なので、配電盤や制御盤などの扉の内側に
設置しても外へ配線を出す必要がないため、扉を閉めることが
でき、安全に測定できます。

高い場所や可動する機器など配線が困難な場所の測定にも
役立ちます。

電源は単3電池またはACアダプタ

単3形アルカリ乾電池2本で約10日使用できます。
（記録間隔1秒、Bluetooth(R) ONの場合）

Bluetooth(R) ONの時間が短いほど、電池は長持ちするため、
事前に設定した時間帯だけ自動的にBluetooth(R) の電源が入る
「省電力機能」搭載。

通信していない時間も1chあたり50万データという大容量メモリで
もれなくデータを記録します。

ACアダプタを使用すれば、長期間の記録も安心です。

基本仕様

確度保証期間 1年

対応機器	【スタンドアロンで使用(手動データ回収)】 Windows PCまたはWindowsタブレット (ソフトCD-R付属) AndroidスマートフォンまたはAndroidタブレット端末 (ソフト Google playから無償ダウンロード) ※通信距離は、PCやタブレットの性能による (目安見通し30 m) 【ユニットとして使用(リアルタイム測定)】 LR8410またはLR8416のユニットとして使用し, リアルタイムにデータ収録・表示, 最大7台まで制御可能, 通信距離:見通し30 m
チャネル数	2ch (GND共通)
測定対象	AC負荷電流, DC負荷電流, AC漏れ電流 (電流センサによる)
実効値演算	ソフトウェアによる真の実効値演算
測定レンジ	AC500.0 mA〜2000 A, DC10.00 A〜2000 A (電流センサによる) ※間欠動作する電流, 漏れ電流は測定できません
測定確度	±0.5% rdg. ±5 dgt. (DC, AC50 Hz/60 Hz) ※電流センサ接続時はセンサ確度を加算
表示内容	測定値, 日付, 時刻, 記録データ数, 最大値, 最小値, 平均値など
機能	警報, スケーリング, 記録動作保持, 誤操作防止, コメント記憶, 省電力, 認証, フリーラン
警報, スケーリング, 記録動作保持, 誤操作防止, コメント記憶, 省電力, 認証, フリーラン	[容量] 1チャネルあたり50万データ [モード] 瞬時値, 平均値, 最大値記録, [間隔] 0.5秒〜30秒, 1分〜60分, 14切替
電源	ACアダプタ Z2003 (AC100 V〜240 V, 50 Hz/60 Hz), 単3形アルカリ乾電池 (LR6) ×2, 外部電源DC5 V〜13.5 V (USBバスパワーから供給可能, 変換ケーブル必要)
連続使用時間 (単3アルカリ乾電池使用) (23℃参考値)	約3か月 (記録間隔1分, Bluetooth® OFF) 約10日 (記録間隔1秒, Bluetooth® ON) 約5日 (記録間隔0.5秒, LR8410またはLR8416でリアルタイム測定時)
寸法・質量	85W × 75H × 38D mm, 130 g (電池含まず)
付属品	CD-R ×1 (取扱説明書, ロガーユーティリティ, ワイヤレスロガーコレクタ), 測定ガイド ×1, 電波使用上の注意 ×1,単3形アルカリ乾電池(LR6) ×2

無線使用可能国（LR8513）

更新：2025/3

無線使用可能な国と地域	Australia, Austria, Belgium, Bulgaria, Canada, Chile, Colombia, Croatia, Cyprus, Czech Republic, Denmark, Estonia, Finland, France, Georgia, Germany, Greece, Hong Kong, Hungary, Iceland, India, Indonesia, Ireland, Israel, Italy, Japan, Kenya, Latvia, Liechtenstein, Lithuania, Luxembourg, Macao, Malta, Myanmar, Netherlands, New Caledonia, New Zealand, Norway, Poland, Portugal, Romania, Saudi Arabia, Singapore, Slovakia, Slovenia, Spain, Sweden, Switzerland, Taiwan, Thailand, Turkey, United Kingdom, United States, Viet Nam
注意事項	電波の利用にはそれぞれの国や地域の法律または規制に基づいた許認可が必要です。認可された国と地域以外で使用した場合は、違反となり罰せられるおそれがあります。
