AC/DCカレントセンサ CT6876A
大電流化、高速化するインバーターの電流測定に対応
HIOKIの高確度貫通型AC/DC電流センサーは、HIOKIのパワーアナライザやメモリハイコーダに直接接続できます。また、オプションのセンサユニットを使用することで、電力計、オシロスコープ、DMMなどにも接続できます。CT6876Aは、周波数帯域DC~1.5 MHz(CT6876A-1はDC~1.2 MHz)、定格電流1000 A です。ワイヤレス充電システム、産業機器用インバーターモーター、PV用パワーコンディショナー、EV用急速充電設備などの市場において、研究開発、品質評価、製造、保守に活用されています。
測定器本体は、1 MΩ以上の高入力インピーダンスの機器をご使用ください。
特長
- 高確度(振幅):[DC]±0.048 %、[50 Hz/60 Hz]±0.048 %、高確度(位相):[50 Hz/60 Hz]±0.08°
- EV, HEV等電気自動車の1000 A大電流計測にベストマッチング
- シールド強化により耐ノイズ性能を向上、ノイズに埋もれた電流を正確に測定
- 高確度測定を実現するフラットな周波数特性とCMRR性能
- −40℃〜+85℃のタフな環境下で高確度に測定可能
- 帯域DC~1.5 MHz (振幅)の良好な周波数特性
- 太陽光発電・燃料電池評価等、バッテリーの充放電からインバーター2次側の用途に最適
CAT III 1000 V
- オシロスコープ/メモリハイコーダ等で波形モニタが可能 (センサユニットと併用)
形名(発注コード)
CT6876A | AC/DC 1000A, ME15W端子, ケーブル長3m | ¥237,600(税込 ¥261,360) |
---|---|---|
CT6876A-1 | AC/DC 1000A, ME15W端子, ケーブル長10m | ¥261,800(税込 ¥287,980) |
AC/DC 電流を高精度に測定できる貫通型の電流センサー
良好な周波数特性(振幅、位相)と温度特性(感度、オフセット)を有しており、電流測定ばかりではなく、高精度な電力測定にもご使用いただけます。
電流測定の進化を支えるテクノロジー
高確度センサーの測定方式は「ゼロフラックス方式(フラックスゲート検出型)」です。高周波域電流は巻線(CT方式)、直流から低周波域電流は、「フラックスゲート」で検出されます。
フラックスゲート検出型
リニア特性に優れ、低電流から大電流まで高確度測定が可能です。
直流検出をするFG素子は動作原理上広い温度範囲でオフセットが非常に小さいため、高確度と優れた温度安定性を実現します。
パワーアナライザ、電力計などでの確度を要する測定に向いています。インバーターの効率測定、インバーター出力の電力測定、リアクトルやトランスの損失測定、長期間のDC測定などで活躍します。

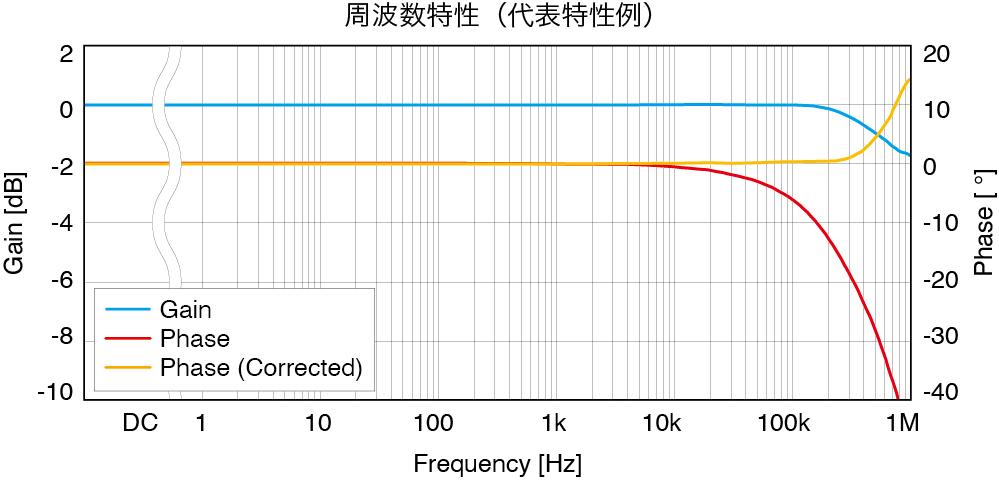

広い周波数帯域
定格1000 A の貫通型センサーではトップクラスの周波数帯域DC ~ 1.5 MHz (CT6876A-1: DC~1.2 MHz)を持っています。パワーアナライザPW8001と組み合わせて、高周波・低力率な電力を正確に測定できます。
電流センサーの自動位相補正機能
高周波かつ低力率な電力を正確に測定するために、位相誤差の補正が重要です。PW8001は、電流センサーの位相補正を自動で取得し、0.001°分解能で補正します。電流センサーの性能を手間をかけずに引き出せます。
より高い利便性を実現する自動検出機能
電流センサーの情報をパワーアナライザ PW8001側で自動認識
電流センサーに、メモリー(I2C-EEPROM)を搭載しました。
パワーアナライザ PW8001に電流センサーを接続すると、位相補正データ、定格電流、センサー形名、および製造番号が本体側に自動で認識されます。
従来は位相補正値を手で入力する必要がありました。
しかし、電流センサーの情報が自動で認識されるおかげで、設定忘れや入力ミスがなくなり、より正確な電力演算ができます。
基本仕様
定格電流 | AC/DC 1000 A | |||||
---|---|---|---|---|---|---|
最大入力電流 | ディレーティング範囲内, ±1800 A peakまで (設計値, 40°C以下かつ20 ms以内) | |||||
周波数帯域 | 振幅: DC〜1.5 MHz (CT6876A), DC〜1.2 MHz (CT6876A-1) 位相: DC〜1 MHz |
|||||
直線性 | ±5 ppm Typical | |||||
オフセット電圧 | ±5 ppm Typical(23℃、無入力) | |||||
基本確度 | (DC, 45 Hz ≤ f ≤ 66 Hz) 振幅: ±0.04% rdg. ±0.008% f.s. ,位相: ±0.08° | |||||
出力電圧レート | 2 mV/A ※本器の出力はセンサユニット経由で出力されるAC+DC電圧です。 | |||||
対地間最大定格電圧 | AC/DC 1000V (50/60Hz, CAT III) | |||||
測定可能導体径 | φ 36 mm以下 | |||||
使用温湿度範囲 | -40°C〜 +85°C, 80% rh以下 (結露しないこと) | |||||
電源 | パワーアナライザPW8001, PW6001, PW3390、センサユニットCT9555, CT9556, CT9557、3CH電流ユニットU8977経由で供給 | |||||
最大定格電力 | 7.5 VA (1000A/55Hz測定時) | |||||
寸法・質量 | 160 W × 112 H × 50 Dmm, CT6876A: 970 g, ケーブル長 3 m, CT6876A-1: 1300 g, ケーブル長 10 m | |||||
付属品 | 取扱説明書 ×1, マークバンド ×6, 使用上の注意 ×1 |
組合せ対応製品
対応製品/ユニット | CT6876A |
---|---|
PW8001,PW6001, PW3390 | 〇 |
3390 | △ (CT9901必要)CT比: 2 |
3193シリーズ | △ (CT9901必要)CT比: 2 |
8971 | △ (9318, CT9901必要)CT比: 2 |
U8977 | 〇 |
外部電源, 接続コード (5)
接続可能製品 *PW3335, PW3336, PW3337, MR6000, MR8847A, MR8827, MR8740T, MR8740, MR8741 MR8870, MR8880, MR8875

¥7,200(税込 ¥7,920)
コード両端が絶縁BNC, 1.6 m

¥4,000(税込 ¥4,400)
コード両端が金属BNC, 金属BNC端子に使用, 1.5 m
変換ケーブル/延長ケーブル (1)
※CT9902は2本まで連結可

¥24,200(税込 ¥26,620)
5 m, ME15W (12pin) - ME15W (12pin)端子
