パワーメータ PW3336

AC/DC 1000V/65Aまでの機器を直接入力で正確に測定

  • PW3336-01/-03

製品紹介ムービー

パワーメータPW3336, PW3337は三相機器の電力を高確度に測定できる電力測定器です。 PW3336は、DC、単相2線から三相3線の測定ラインに、PW3337は三相４線まで対応します。電圧・電流・電力・力率に加え、高調波測定など多彩な測定項目を備えており、モータ、インバータ、トランス、エアコン、パワーコンディショナ、電源などの開発、生産ラインでの検査に最適です。基本確度0.15%、測定周波数DC、0.1Hz～100kHz 、AC/DC最大1000V/65Aまで直接入力、電流センサ入力端子を使用すればオプションの電流センサの接続により最大でAC5000Aまで測定可能です。

特長

  • サーバの電力評価試験SPECpower® (*1) に適合
  • 2ch入力対応で、DC、単相2線から三相3線まで測定可能
  • モータ、インバータ、パワーコンディショナ、電源などの開発・生産に
  • ±0.15%の高い基本確度
  • DC, および0.1 Hz〜100 kHzと広い周波数帯域
  • 直接入力方式で最大65 Aの大電流測定
  • 高調波測定標準装備：IEC61000-4-7対応
  • トランス/モータの無負荷試験に、低力率でも高確度測定を実現
  • AC5000 A入力まで対応可能な、外部電流センサ入力端子を装備
  • 最大8台まで、複数台同期制御が可能
  • *1:SPECpower®はStandard Performance Evaluation Corporation社の登録商標です。

形名（発注コード）

PW3336 2chモデル ¥517,000（税込 ¥568,700）
PW3336-01 2ch・GP-IB付 ¥561,000（税込 ¥617,100）
PW3336-02 2ch・D/A出力付 ¥594,000（税込 ¥653,400）
PW3336-03 2ch・GP-IB・D/A出力付 ¥627,000（税込 ¥689,700）

基本仕様

確度保証期間 1年
測定ライン 単相2線, 単相3線, 三相3線 (結線ごとに電圧/電流レンジの設定可能)
測定項目 電圧, 電流, 有効電力, 皮相電力, 無効電力, 力率, 位相角, 周波数, 効率, 電流積算, 有効電力積算, 積算時間, 電圧波形ピーク値, 電流波形ピーク値, 電圧クレストファクタ, 電流クレストファクタ, 時間平均電流, 時間平均有効電力, 電圧リプル率, 電流リプル率
高調波関連項目 同期周波数範囲: 10 Hz〜640 Hz, 解析次数: 最大50次
高調波電圧実効値, 高調波電流実効値, 高調波有効電力, 総合高調波電圧ひずみ率, 総合高調波電流ひずみ率, 基本波電圧, 基本波電流, 基本波有効電力, 基本波皮相電力, 基本波無効電力, 基本波力率 (変位力率), 基本波電圧電流位相差, チャネル間電圧基本波位相差, チャネル間電流基本波位相差, 高調波電圧含有率, 高調波電流含有率, 高調波有効電力含有率
(専用ソフトウェアによるデータ取得のみ:高調波電圧位相角, 高調波電流位相角, 高調波電圧電流位相差)
測定範囲(*1) [電圧] AC/DC 0.15 V～1000 V

[電流]
直接入力: AC/DC 2 mA～65 A
AC/DC電流センサー使用例: AC/DC 4 A～2000 A (CT6877A、代表確度 ±0.348%)
ACセンサー使用例: AC 10 A～5000 A (CT9667-01、代表確度 ±2.6%)
積算測定
(積算:10,000時間以内)		 [電流] 6桁表示 (0.00000 mAh〜, 極性別と総和値)
[有効電力] 6桁表示 (0.00000 mWh〜, 極性別と総和値)
入力抵抗(50/60 Hz) 電圧: 2 MΩ, 電流: 1 mΩ以下 (直接入力)
基本確度
(有効電力)		 ±0.1% rdg. ±0.1% f.s. (DC)
±0.1% rdg. ±0.05% f.s. (45 Hz to 66 Hz, at Input < 50% f.s.)
±0.15% rdg. (45 Hz to 66 Hz, at 50 % f.s. ≤ Input)
表示更新レート 約5回/s～20 s (アベレージ回数の設定により変化)
周波数特性 DC, 0.1 Hz～100 kHz
D/A出力
-02/-03モデルのみ		 16ch (出力項目を下記より選択), レベル出力DC ±2 V, 波形出力1 V f.s.
レベル出力/波形出力 (電圧/電流/有効電力), レベル出力 (皮相電力/無効電力/力率/ほか), 高速有効電力レベル出力
機能 [整流方式切替え] AC+DC, AC+DC Umn, AC, DC, FND
オートレンジ, アベレージ, VT・CT設定, 同期制御, MAX/MIN他
インタフェース RS-232C / LAN標準装備, GP-IB対応 (-01, -03モデルのみ)
電源 AC 100 V〜240 V, 50/60 Hz, 40 VA
寸法・質量 305W × 132H × 256D mm, 5.2 kg
付属品 取扱説明書 ×1, 測定ガイド ×1, 電源コード ×1
  • *1:電流センサー使用時に最小最大電流値と確度は電流センサーの仕様に従う

汎用電流入力 (4)

※電流センサ入力端子に直接接続可能（単相用×1, 三相用は×2または×3個必要です）

ACフレキシブルカレントセンサ CT9667シリーズ

詳細はこちら

¥52,800（税込 ¥58,080）
・帯域 10 Hz〜20 kHz (±3dB)
・定格一次電流 AC 5000 A/ 500 A
・可能導体径 φ100mm〜 φ254 mm
クランプオンセンサ 9660

詳細はこちら

¥26,400（税込 ¥29,040）
・周波数特性40 Hz〜5 kHz
・定格一次電流AC 100 A
・可能導体径 φ 15 mm
クランプオンセンサ 9661

詳細はこちら

¥28,600（税込 ¥31,460）
・周波数特性40 Hz〜5 kHz
・定格一次電流AC 500 A
・可能導体径 φ 46 mm
クランプオンセンサ 9669

詳細はこちら

¥39,600（税込 ¥43,560）
・周波数特性40 Hz〜5 kHz
・定格一次電流AC 1000 A
・可能導体径 φ 55 mm

200Aまで（高精度） (7)

※高精度電流センサ(-05タイプ)を使用するには、CT9555およびL9217が必要

※高精度電流センサ(-05がつかないタイプ)を使用するには、PL23 (10pin)端子をME15W (12pin)端子に変換するCT9900とCT9555およびL9217が必要になります
※センサは単相用×1, 三相用は×2または×3個必要、電源と接続コードもセンサと同じ数が必要です

AC/DCカレントプローブ CT6841A

詳細はこちら

¥237,600（税込 ¥261,360）
・周波数特性 DC〜2 MHz
・定格電流 AC/DC 20 A
・可能導体径 φ 20 mm
AC/DCカレントプローブ CT6843A

詳細はこちら

¥249,700（税込 ¥274,670）
・周波数特性 DC〜700 kHz
・定格電流 AC/DC 200 A
・可能導体径 φ 20 mm
AC/DCカレントセンサ CT6862-05

詳細はこちら

¥120,000（税込 ¥132,000）
・周波数特性 DC〜1 MHz (位相 〜300 kHz)
・定格電流 AC/DC 50A
・可能導体径 φ 24 mm
AC/DCカレントセンサ CT6863-05

詳細はこちら

¥120,000（税込 ¥132,000）
・周波数特性 DC〜500 kHz (位相 〜300 kHz)
・定格電流 AC/DC 200A
・可能導体径 φ 24 mm
AC/DCカレントセンサ CT6872, CT6872-01

詳細はこちら

¥178,200（税込 ¥196,020）
・周波数特性 DC〜10 MHz (位相 〜1 MHz)
・定格電流 AC/DC 50A
・可能導体径 φ 24 mm
AC/DCカレントセンサ CT6873,CT6873-01

詳細はこちら

¥178,200（税込 ¥196,020）
・周波数特性 DC〜10 MHz (位相 〜1 MHz)
・定格電流 AC/DC 200A
・可能導体径 φ 24 mm
クランプオンセンサ 9272-05

詳細はこちら

¥40,000（税込 ¥44,000）
・周波数特性 1 Hz〜100 kHz (位相 5 Hz〜50 kHz)
・定格電流 AC 20 A/200 A
・可能導体径 φ 46 mm

500Aまで（高精度） (3)

※高精度電流センサ(-05タイプ)を使用するには、CT9555およびL9217が必要

※高精度電流センサ(-05がつかないタイプ)を使用するには、PL23 (10pin)端子をME15W (12pin)端子に変換するCT9900とCT9555およびL9217が必要になります
※センサは単相用×1, 三相用は×2または×3個必要、電源と接続コードもセンサと同じ数が必要です

AC/DCカレントプローブ CT6844A

詳細はこちら

¥261,800（税込 ¥287,980）
・周波数特性 DC〜500 kHz
・定格電流 AC/DC 500 A
・可能導体径 φ 20 mm
AC/DCカレントプローブ CT6845A

詳細はこちら

¥272,800（税込 ¥300,080）
・周波数特性 DC〜200 kHz
・定格電流 AC/DC 500 A
・可能導体径 φ 50 mm
AC/DCカレントセンサ CT6875A

詳細はこちら

¥178,200（税込 ¥196,020）
・帯域 DC〜2 MHz（CT6875A-1: DC〜1.5MHz）
・定格電流AC/DC 500 A
・可能導体径 φ 36 mm

1000Aまで（高精度） (2)

※高精度電流センサ(-05タイプ)を使用するには、CT9555およびL9217が必要

※高精度電流センサ(-05がつかないタイプ)を使用するには、PL23 (10pin)端子をME15W (12pin)端子に変換するCT9900とCT9555およびL9217が必要になります
※センサは単相用×1, 三相用は×2または×3個必要、電源と接続コードもセンサと同じ数が必要です

AC/DCカレントプローブ CT6846A

詳細はこちら

¥297,000（税込 ¥326,700）
・周波数特性 DC〜100 kHz
・定格電流 AC/DC 1000 A
・可能導体径 φ 50 mm
AC/DCカレントセンサ CT6876A

詳細はこちら

¥237,600（税込 ¥261,360）
・帯域 DC〜1.5 MHz（CT6876A-1: DC〜1.2MHz）
・定格電流AC/DC 1000A
・可能導体径 φ 36 mm

2000Aまで（高精度） (1)

高精度センサ

AC/DCカレントセンサ CT6877A

詳細はこちら

¥836,000（税込 ¥919,600）
・帯域 DC〜1 MHz
・定格電流AC/DC 2000A
・可能導体径 φ 80 mm

PL23 (10pin) - ME15W (12pin) 変換 (1)

※形名に-05がつかないPL23端子タイプを使用する場合はCT9900を用いてME15W端子に変換

※CT6865, CT6846 (形名に-05がつかないタイプ) をCT9900を用いて接続する場合は本体側でCT比の手動設定が必要

変換ケーブル CT9900

¥13,200（税込 ¥14,520）
PL23 (10pin)をME15W (12pin)端子に変換

センサ用電源 (2)

※高精度電流センサ(-05タイプ)を使用するには、CT9555およびL9217が必要

※高精度電流センサ(-05がつかないタイプ)を使用するには、PL23 (10pin)端子をME15W (12pin)端子に変換するCT9900とCT9555およびL9217が必要になります
※センサは単相用×1, 三相用は×2または×3個必要、電源と接続コードもセンサと同じ数が必要です

センサユニット CT9555

詳細はこちら

¥64,900（税込 ¥71,390）
・電流センサを単体で使用する場合の電源供給用
・1ch, 波形出力付き
接続コード L9217

¥7,200（税込 ¥7,920）
コード両端が絶縁BNC, 1.6 m

PCコミュニケーション (5)

GENNECT One SF4000

詳細はこちら

・ LAN 接続した測定器をアプリ内で自動認識
・ 測定結果をリアルタイムでグラフ表示
・ Windows版
遠隔計測サービス [GENNECT Remote] SF4111, SF4112

詳細はこちら

¥122,000（税込 ¥134,200）
• PCやスマホから測定データを可視化
• 機能: モニター/ドライブ/アラーム/コンソール
GP-IB接続ケーブル 9151-02

¥36,300（税込 ¥39,930）
2 m

RS-232Cケーブル 9637

¥2,000（税込 ¥2,200）
9pin - 9pin, クロス, 1.8 m

LANケーブル 9642

¥4,000（税込 ¥4,400）
ストレート, クロス変換コネクタ付属, 5 m

その他 (2)

※9165は同期制御用

接続コード 9165

¥4,000（税込 ¥4,400）
コード両端が金属BNC, 金属BNC端子に使用, 1.5 m

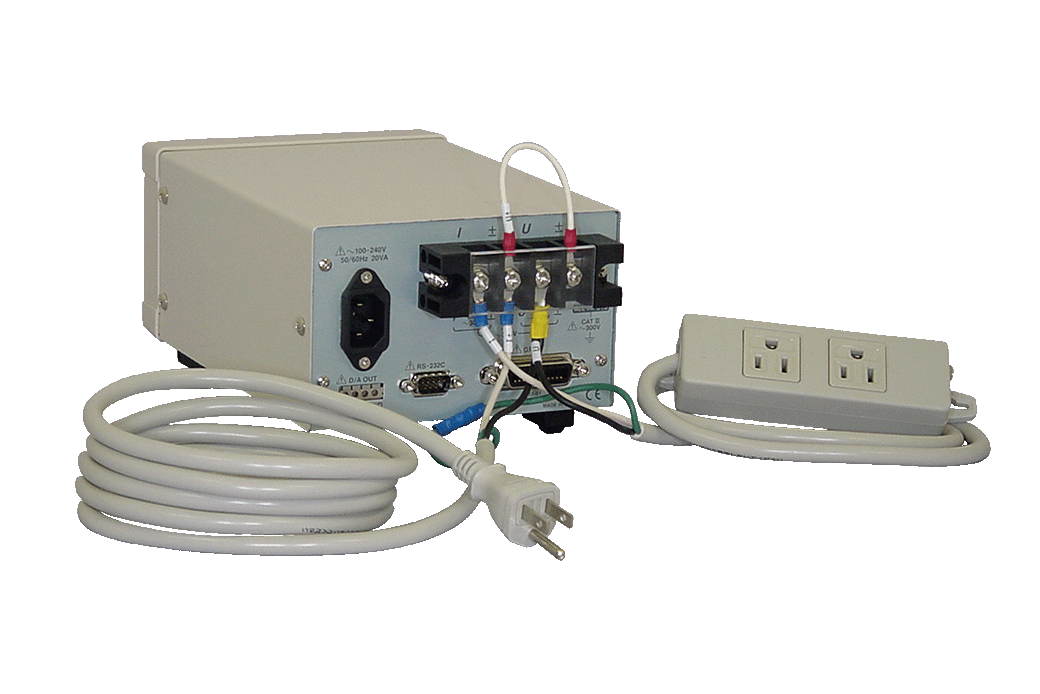

コンセント接続コード 9266-01

¥6,600（税込 ¥7,260）
被測定対象をコンセントに接続するだけで電圧/電流測定の結線が完了
