AC/DCカレントセンサ CT6877A
大電流化、高速化するインバーターの電流測定に対応
測定器本体は、1 MΩ以上の高入力インピーダンスの機器をご使用ください。
特長
- 高確度(振幅):[DC]±0.048%, [50 Hz/60 Hz]±0.048%
高確度(位相):[50 Hz/60 Hz]±0.08°
- EV, HEV等電気自動車の2000 Aまでの大電流計測に対応
- シールド強化により耐ノイズ性能を向上、ノイズに埋もれた電流を正確に測定
- 高確度測定を実現するフラットな周波数特性とCMRR性能
- −40℃〜+85℃のタフな環境下で高確度に測定可能
- 帯域DC〜1 MHz (振幅) の良好な周波数特性
- 太陽光発電・燃料電池評価等、バッテリの充放電からインバータ2次側まで
- オシロスコープ/メモリハイコーダ等で波形モニタが可能 (センサユニットと併用)
- CAT III 1000 V
形名(発注コード)
CT6877A | AC/DC 2000A, ME15W端子, ケーブル長3m | ¥836,000(税込 ¥919,600) |
---|---|---|
CT6877A-1 | AC/DC 2000A, ME15W端子, ケーブル長10m | ¥858,000(税込 ¥943,800) |

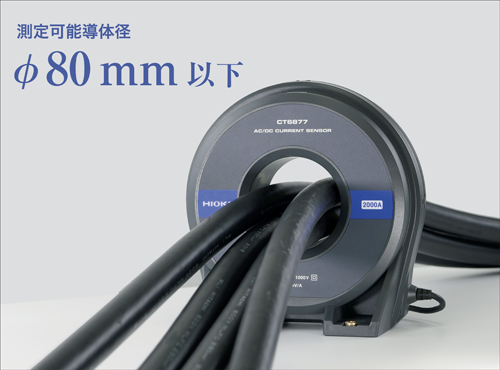

2000A 対応の貫通型電流センサー
大電流の多くは2 ~ 4 本程度の電線に分岐して流れています。従来の電流センサーでは径の大きさや定格が足りないため、それぞれの電線を複数の電流センサーで測定し、センサユニットCT9557(オプション)で各電流センサーの測定値を合算して一つの信号として出力する機能を用いていました。
CT6877A はセンサーの内径が80mm と大口径のため、電線外径31mm(断面積250mm^2)の電線が4 本入ります。2000A までの電線であれば、一つのセンサーでまとめて計測が可能です。

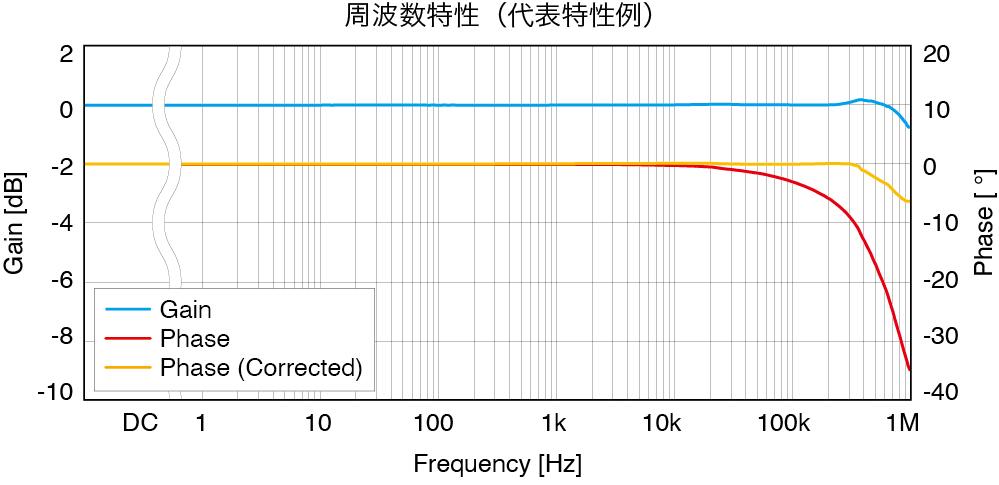

広い周波数帯域
定格2000 A の貫通型センサーではトップクラスの周波数帯域DC ~ 1 MHzを持っています。パワーアナライザPW8001と組み合わせて、高周波・低力率な電力を正確に測定できます。
電流センサの自動位相補正機能
高周波かつ低力率な電力を正確に測定するために、位相誤差の補正が重要です。PW8001は、電流センサーの位相補正を自動で取得し、0.001°分解能で補正します。電流センサーの性能を手間をかけずに引き出せます。
電力計との組み合わせ確度を保証
HIOKIは本製品を併用した場合の確度を保証しており、お客様に安心してご利用いただけます。CT6877Aは、パワーアナライザPW8001などの高精度パワーメータと組み合わせて、高精度に電流を測定することが可能です。

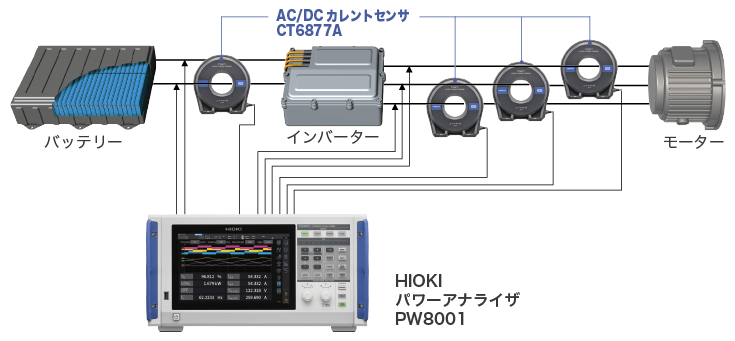

パワーアナライザ PW8001 と組み合わせ使用例
DCから1MHzまで、高精度な電力解析のためのソリューションをご提供いたします。
PW8001は、電流センサの位相補正機能を搭載、高周波の電力を正確に測定します。
15MS/sのサンプリングと18ビットの分解能により、PWM波形の電力解析を正確に行い、折り返し誤差のない解析を可能にしています。
より高い利便性を実現する自動検出機能
電流センサーの情報をパワーアナライザ PW8001側で自動認識
電流センサーに、メモリー(I2C-EEPROM)を搭載しました。
パワーアナライザ PW8001に電流センサーを接続すると、位相補正データ、定格電流、センサー形名、および製造番号が本体側に自動で認識されます。
従来は位相補正値を手で入力する必要がありました。
しかし、電流センサーの情報が自動で認識されるおかげで、設定忘れや入力ミスがなくなり、より正確な電力演算ができます。
基本仕様
定格電流 | AC/DC 2000 A | |||||
---|---|---|---|---|---|---|
最大入力電流 | ディレーティング範囲内, (規定する範囲内において±3200 A peak) | |||||
周波数帯域 | 振幅: DC〜1 MHz, 位相: DC〜700 kHz | |||||
直線性 | ±10 ppm Typical | |||||
オフセット電圧 | ±5 ppm Typical(23℃、無入力) | |||||
基本確度 | (DC, 45 Hz ≤ f ≤ 66 Hz) 振幅: ±0.04% rdg. ±0.008% f.s. ,位相: ±0.08° | |||||
出力電圧レート | 1 mV/A ※本器の出力はセンサユニット経由で出力されるAC+DC電圧です。 | |||||
対地間最大定格電圧 | AC/DC 1000V (50/60Hz, CAT III) | |||||
測定可能導体径 | φ 80 mm以下 | |||||
使用温湿度範囲 | -40°C〜 +85°C, 80% rh以下 (結露しないこと) | |||||
電源 | パワーアナライザPW8001, PW6001, PW3390、センサユニットCT9555, CT9556, CT9557、3CH電流ユニットU8977経由で供給 | |||||
最大定格電力 | 9.5 VA (2000A/55Hz測定, ±12V電源時) | |||||
寸法・質量 | 229 W × 232 H × 112 Dmm, CT6877A: 5 kg, ケーブル長 3 m, CT6877A-1: 5.3 kg, ケーブル長 10 m | |||||
付属品 | 取扱説明書 ×1, マークバンド ×6, 使用上の注意 ×1 |
外部電源, 接続コード (5)
接続可能製品 *PW3335, PW3336, PW3337, MR6000, MR8847A, MR8827, MR8740T, MR8740, MR8741, MR8870, MR8880, MR8875

¥7,200(税込 ¥7,920)
コード両端が絶縁BNC, 1.6 m

¥4,000(税込 ¥4,400)
コード両端が金属BNC, 金属BNC端子に使用, 1.5 m
変換ケーブル/延長ケーブル (1)
※CT9902は2本まで連結可

¥24,200(税込 ¥26,620)
5 m, ME15W (12pin) - ME15W (12pin)端子
