センサユニット CT9557
電流波形の加算ができるセンサ用電源
Hiokiの貫通型電流センサおよびクランプ式電流プローブは、電力計、メモリハイコーダ、高性能オシロスコープと組み合わせて使用するための最高品質の電流測定センサです。CT9557は、CT686xシリーズ、9709、CT684xシリーズの電流センサおよびプローブに対応した4チャンネル電源としての用途に加え、波形出力およびRMS出力を装備しています。
特長
- 波形出力機能付き、電流センサ用電源
- チャネル別波形出力、加算波形出力、加算RMS出力が可能
- 多条配線の測定に最適
形名(発注コード)
CT9557 | CT6841-05他用, ME15W端子 | ¥194,700(税込 ¥214,170) |
---|

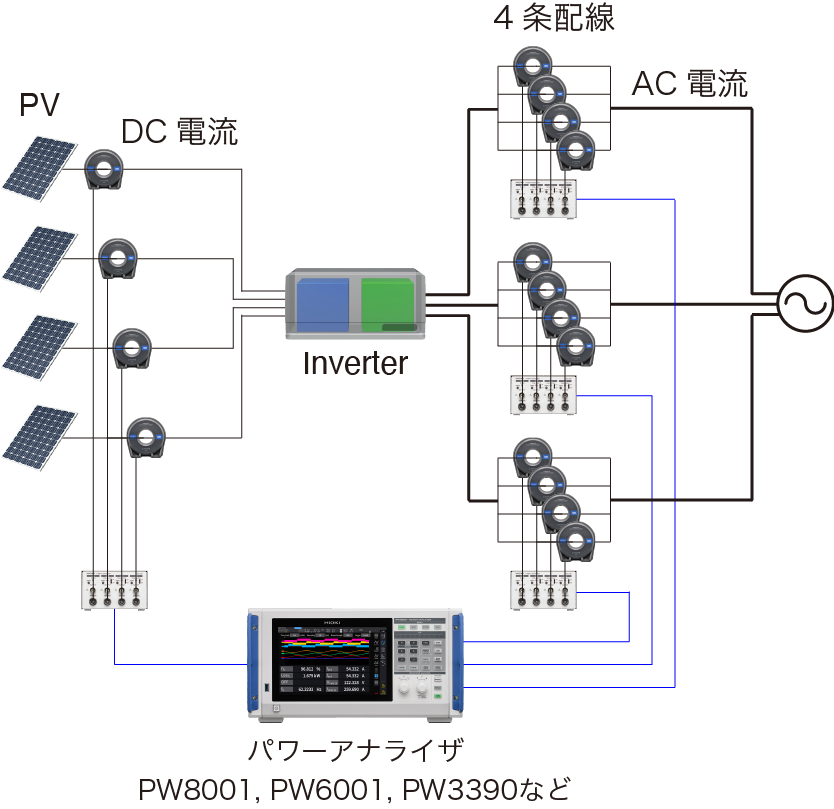

加算機能による大電流・多条配線の計測
多条配線のラインで最大8000 Aの電流を測定できます。
CT9557は複数のセンサーで測定した電流波形を加算し、1つの信号として出力します。
基本仕様
適合センサ | HIOKI ME15W 出力端子の電流センサ : CT686x-05, CT684x-05, 他 PL23端子電流センサの使用は変換ケーブルCT9900 (別売)が必要 |
---|---|
出力コネクタ | BNC端子 |
出力電圧 | 波形/加算波形 : 2 V f.s. 加算RMS : 2 V DC f.s. 波形出力(4CH)と加算波形出力と加算RMS出力は同時に使用可能 |
出力抵抗 | 50 Ω |
使用温度範囲 | -10°C〜 50°C |
電源 | ACアダプタZ1002 (100〜240 V AC, 50/60 Hz, 155 VA) |
寸法・質量 | 116 W × 67 H × 132 Dmm, 420 g |
付属品 | ACアダプタZ1002 ×1, 電源コード ×1, 取扱説明書 ×1 |
接続用 (6)

¥13,200(税込 ¥14,520)
PL23 (10pin)をME15W (12pin)端子に変換

¥18,700(税込 ¥20,570)
ME15W (12 pin) 端子 - ME15W (12 pin) 端子, 1 m (CT9557加算出力とPW8001/PW6001/PW3390接続専用)

¥7,200(税込 ¥7,920)
コード両端が絶縁BNC, 1.6 m

¥4,000(税込 ¥4,400)
コード両端が金属BNC, 金属BNC端子に使用, 1.5 m
