AC/DCカレントセンサ CT6904A, CT6904A-1

クラス最高の測定帯域と高確度を両立

Hiokiの貫通型AC/DC電流センサは、Hiokiのパワーアナライザやメモリハイコーダーに直接接続可能です。また、オプションのセンサユニットを使用することで、パワーメーター、オシロスコープ、デジタルマルチメータ(DMM)などにも接続できます。
CT6904AはDCから4MHz(モデルCT6904A-1はDCから2MHz)の周波数帯域幅を持ち、定格電流は500Aです。このセンサは、高周波リアクタの損失測定、ワイヤレス充電システム、EVインバータモーターなどの研究開発分野で使用されています。

CAT III 1000 V

測定器本体は、1 MΩ以上の高入力インピーダンスの機器をご使用ください。

特長

  • HIOKI製パワーアナアナライザPW8001, PW6001との組み合わせ確度を規定(DC, 45 Hz ≤ f ≤ 65 Hz)
    詳細は取扱説明書参照
  • 500A定格の大電流測定を実現
  • 広い周波数帯域
    CT6904A: DC〜4MHz
    CT6904A-1: DC〜2MHz
  • ±5ppmの優れた直線性
  • CMRR (同相信号除去比) 120dB (100kHz)

形名(発注コード)

CT6904A AC/DC 500A, ME15W端子, ケーブル長3m ¥594,000(税込 ¥653,400)
CT6904A-1 受注生産品, AC/DC 500A, ME15W端子, ケーブル長10m お見積り

AC/DC電流を高精度に測定できる貫通型の電流センサ

電流測定だけでなく、高精度な電力測定にもご使用いただけます。
パワーアナライザと組み合わせることでさらに高精度な電力測定ができます。

電流測定の進化を支えるテクノロジー

高確度センサの測定方式は「ゼロフラックス方式(フラックスゲート検出型)」です。高周波域電流は巻線(CT方式)、直流から低周波域電流は、「フラックスゲート」で検出されます。

フラックスゲート検出型

リニア特性に優れ、低電流から大電流まで高確度測定が可能です。
直流検出をするFG素子は動作原理上広い温度範囲でオフセットが非常に小さいため、高確度と優れた温度安定性を実現します。
パワーアナライザ、電力計などでの確度を要する測定に向いています。インバータの効率測定、インバータ出力の電力測定、リアクトルやトランスの損失測定、長期間のDC測定などで活躍します。

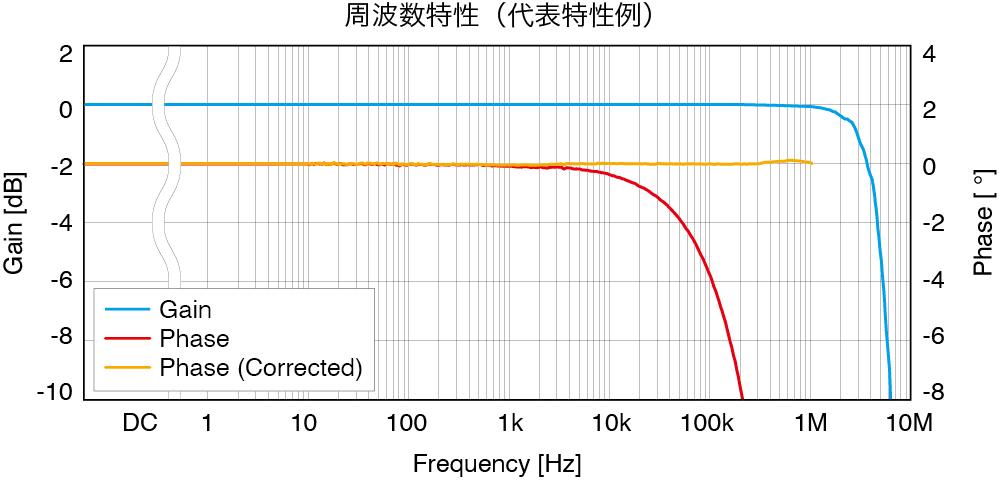

広い周波数帯域

定格500 A の貫通型センサーではトップクラスの周波数帯域DC ~ 4 MHz (CT6904A-1: DC~2 MHz)を持っています。パワーアナライザPW8001と組み合わせて、高周波・低力率な電力を正確に測定できます。

電流センサの自動位相補正機能

高周波かつ低力率な電力を正確に測定するために、位相誤差の補正が重要です。PW8001は、電流センサーの位相補正を自動で取得し、0.001°分解能で補正します。電流センサーの性能を手間をかけずに引き出せます。

高いノイズ耐性

独自形状のソリッドシールドで対向配置分割コイルを完全にシールドすることにより、広帯域化と圧倒的な耐ノイズ性を両立させています。周囲の電圧の影響を受けずに正確な測定が行えます。

自動認識機能でさらに便利に

電流センサーの情報をパワーアナライザ PW8001側で自動認識

電流センサーに、メモリー(I2C-EEPROM)を搭載しました。
パワーアナライザ PW8001に電流センサーを接続すると、位相補正データ、定格電流、センサー形名、および製造番号が本体側に自動で認識されます。

従来は位相補正値を手で入力する必要がありました。
しかし、電流センサーの情報が自動で認識されるおかげで、設定忘れや入力ミスがなくなり、より正確な電力演算ができます。

基本仕様

確度保証期間 1年
定格電流 AC/DC 500 A
最大入力電流 ディレーティング範囲以内, ±1000 A peakまで(設計値, 40℃以下かつ20 ms以内)
周波数帯域 振幅: DC〜4 MHz(CT6904A-1: 2 MHz)
位相: DC〜1 MHz
直線性 ±5ppm Typical (23℃)
オフセット電圧 ±10ppm Typical (23℃, 無入力)
基本確度 DC (±0.025% rdg. ±0.007% f.s. ,位相規定無し)
45 Hz ≤ f ≤ 65 Hz (±0.02% rdg. ±0.007% f.s. , ±0.08°)
1 MHzまで規定
出力電圧レート 4 mV/A ※本器の出力はセンサユニット経由で出力されるAC+DC電圧です。
対地間最大定格電圧 1000 V CAT III
測定可能導体径 φ 32 mm以下
使用温湿度範囲 -10°C〜 +50°C, 80% rh以下 (結露しないこと)
電源 パワーアナライザPW8001, PW6001, PW3390またはセンサユニットCT9555, CT9556, CT9557経由で供給
最大定格電力 7 VA以下 (500 A/55 Hz測定, ±12 V電源時)
寸法・質量 139 W × 120 H × 52 Dmm, CT6904A: 1.05 kg, ケーブル長 3 m, CT6904A-1: 1.35 kg, ケーブル長 10 m
付属品 取扱説明書 ×1, 携帯用ケース ×1, カラーラベル(チャネル識別用) ×1, 使用上の注意 ×1

変換ケーブル/延長ケーブル (1)

CT9902は2本まで連結可
