AC/DCカレントプローブ CT6834, CT6834-01

クランプ型, 高精度電流測定,
省スペース, 車両電力測定向け

NEW

  • 絶縁導体

サイズは半分に、便利さ倍増。ワンタッチ操作で、安全でラクにクランプ

現場の声から生まれた、
自動車認証試験のためのクランプ型電流プローブ

スリムなデザインで、狭い場所での取り付けやすさが向上。
エンジンルームでの煩雑な作業をシンプルかつ迅速に行うことができ、燃費試験や性能試験での準備時間を大幅に短縮します。
セットアップ時間の短縮だけでなく、無理な取り付けによるセンサーの損傷リスクも低減します。
WLTPやSAE J1634 規格の電流確度を満足し、最大500 AまでのAC/DC電流を高精度（DC確度 0.07%）に測定します。

特長

  • 定格電流 AC/DC 500 A
  • 周波数帯域 DC〜50 kHz
  • 測定確度 DC：±0.07% rdg. ±0.01% f.s.
  • 使用温度範囲 −40℃～85℃：車両試験環境でも正確に測定できる
  • クランプ導体径 φ20 mm
  • 出力ケーブル長 5 m/10 m から選べる

形名（発注コード）

CT6834 AC/DC 500 A, 出力ケーブル長 5 m ¥300,000（税込 ¥330,000）
CT6834-01 AC/DC 500 A, 出力ケーブル長 10 m ¥340,000（税込 ¥374,000）

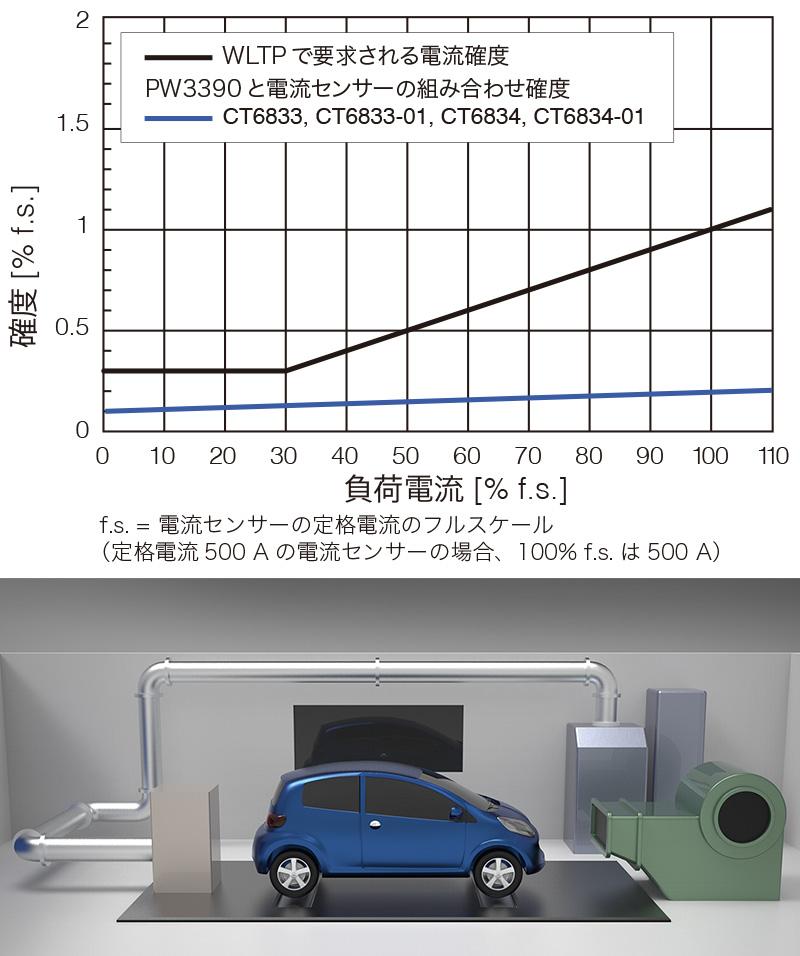

国際基準WLTPに対応した車両の燃費・電費性能試験に最適

クランプ型で比類ない精度

CT6833, CT6834は、業界最高の±0.07％ rdg.のDC精度を提供し、WLTPやSAE J1643 などの厳しい規格を満たします。
本センサーは、導体位置の影響を最小限に抑え、さまざまな接続状況で安定した信頼性の高いデータを確保します。

詳しくはこちら

広い温度範囲と耐久性

動作温度範囲：−40℃～85℃

CT6834は、定格500 A rms のAC/DC電流測定ができます。
−40℃から85℃の動作温度範囲で、圧倒的な温度安定性と低ドリフトにより、車両試験の厳しい温度環境でも正確な測定ができます。

他の追随を許さない HIOKIの電流センシング技術

形名定格電流周波数帯域クランプ導体径詳しくは
CT6833, CT6833-01AC/DC 200 ADC〜50 kHzφ20 mmこちら
CT6834, CT6834-01AC/DC 500 ADC〜50 kHzφ20 mm—
CT6830 (*1)AC/DC 2 ADC〜100 kHzφ5 mmこちら
CT6831 (*1)AC/DC 20 ADC〜100 kHzφ5 mmこちら
CT7812 (*2)AC/DC 2 ADC〜100 kHzφ5 mmこちら
CT7822 (*2)AC/DC 20 ADC〜100 kHzφ5 mmこちら
  • *1:パワーアナライザ用
  • *2:データロガー用

基本仕様

確度保証期間 1年
定格電流 AC/DC 500 A
周波数帯域 DC〜50 kHz
測定可能導体径 φ20 mm 以下
最大ピーク電流 40℃以下かつ10 ms以上の周期波形の1周期以内であれば, ±800 A peakまで許容 (設計値, 確度保証範囲外)
出力電圧 4 mV/A
基本確度 DC：±0.07% rdg.±0.01% f.s.
16 Hz ≦ f ≦ 66 Hz：±0.07% rdg.±0.007% f.s.
20 kHzまで規定
使用温湿度範囲 センサー部, ケーブル：−40℃～85℃，80% RH以下 (結露しないこと)
中継ボックス：−25℃～50℃, 80% RH以下 (結露しないこと)
(被測定線の温度上昇も含む)
温度係数 確度保証温度（23℃ ±5℃）外の使用温度では、測定確度に確度保証温度の上下限（18℃または28℃）との温度差に応じて、次の数値を加算。
・センサー部
振幅確度: ±4 ppm of reading/℃ (±0.8 ppm of reading/℃ Typical)
オフセット電圧: ±3 ppm of full scale/℃ (±0.5 ppm of full scale/℃ Typical)
・中継ボックス
振幅確度: ±15 ppm of reading/℃ (±5 ppm of reading/℃ Typical)
オフセット電圧: ±1 ppm of full scale/℃ (±0.3 ppm of full scale/℃ Typical)
導体位置の影響 （外形φ10 mmの線材使用時）
DC: ±0.03% of reading以下 (±0.01% of reading Typical)
50 Hz/60 Hz: ±0.04% of reading以下 (±0.015% of reading Typical)
1 kHz: ±0.1% of reading以下 (±0.04% of reading Typical)
10 kHz: ±1% of reading以下 (±0.3% of reading Typical)
電源 HIOKI製 ME15W 機器から電源供給
外形寸法 センサー部：約 149W×46H×16.5D mm
中継ボックス：約 126W×57H×20.5D mm
(突起部およびケーブルを含まない)
質量 CT6834：約 500 g
CT6834-01：約 710 g
出力ケーブル長 CT6834：約 5 m (中継ボックスを含む)
CT6834-01：約 10 m (中継ボックスを含む)
付属品 カラーラベル (チャネル識別用) ×1, 携帯用ケース ×1, 取扱説明書 ×1, カレントセンサ使用上の注意 ×1
