電力計測モジュール M7103

電力の検査システムを高精度かつコンパクトに実現

特長

  • パワーアナライザクラスの確度, DC/AC ±0.07%
  • DC 1500 V を確度保証
  • 19インチラック4Uサイズで最大12ch
  • 12ch を最大10 セット, 120ch まで拡張できる
  • 同期ソース共有機能により, 安定した効率測定を実現

形名（発注コード）

M7103
M7103 だけでは測定ができません。データロガー LR8101 もしくは LR8102、電源モジュール M1100、電圧コード、および電流センサーが必要です。データロガー1台あたり、M7103を4台まで連結できます。

コンパクトなPVインバータ試験 PVインバータ生産ライン向け

高電圧の測定でも差動プローブ不要。高確度測定を実現

PVインバーターは、設備の構築コストや送電ロスを削減するために、高圧化が進んでいます。そのためPVインバーターの測定には、高電圧測定に対応した測定器が必要です。
電力計測モジュール M7103 は、高電圧を直接入力して安全に測定できる、DC 1500 V CAT II, DC 1000 V CAT III に対応しています。また、直接入力でDC 1500 V まで確度保証していますので、PVインバーター検査時の品質を保証します。

PVインバーターの生産ラインに最適なモジュールタイプの電力計

電力計測モジュール M7103 は、19 インチラック4U サイズで最大12ch の多点電力測定を実現でき、PVインバーター生産ラインの省スペース化やコストの削減に貢献します。
また本体はモジュールタイプのため、お客様自身でモジュールの増設や交換ができます。これにより、PVインバーター生産ラインの構築に柔軟に対応できます。

マルチMPPTストリングインバーターの効率測定

太陽光発電システムの発電量を最大化するために、マルチストリングインバーターの開発が進んでいます。
マルチストリングインバーターは、ストリングごとに最大の電力を生みだすための動作点をMPPT によりコントロールします。生産ラインでは、各MPPT が正常に機能しているかを検査するため、多くのポイントでの測定が必要になります。
電力計測モジュール M7103 は、データロガー LR8102 の同期機能を使用することで、最大120chの電力を同時に測定できます。さらに、同期ソース共有機能により、安定した効率測定を提供します。

高電圧バッテリーパックの詳細データを正確に捉える
バッテリー充放電試験に最適

【絶縁性】1500 Vバッテリーパックのセル電圧を安全に試験

対地間電圧：DC 1500 V (CAT II) 絶縁
EN IEC 61010 安全規格に準拠

M7103は、対地間最大定格電圧が1500 Vのため、800 Vのバッテリーの試験に余裕を持って安全に対応できます。
また、800 Vを超える次世代バッテリーパックや、1000 Vを超えるESSなどの電力貯蔵システムの各セル電圧や温度の測定にも対応できます。

【高速性】最速5 msごと全セルのデータを出力し、HILSに対応 : LR8102 使用時

UDP通信(*1)で高速にデータを上位システムへ常時転送できます。
最速5 msで高速サンプリングし、即時データを出力します。

最速5 msインターバルでデータロガーが計測するセル電圧のライブデータを常時取得できるため、HILSなどのリアルタイムシミュレーションにデータを利用できます。
また、M7103で測定された総電圧と個々のセル電圧の応答性を観測することで、充放電特性の包括的な解析ができます。

  • *1:UDP通信は、データロガー LR8102 に使用できる機能です。

基本仕様

確度保証期間 1年
接続できる機種 データロガー LR8101 : 基本機能モデル
データロガー LR8102 : 高機能モデル
使用温湿度範囲 0℃～40℃, 80% RH以下 (結露しないこと)
測定ライン 単相2線 (1P2W)
単相3線 (1P3W)
三相3線 (3P3W2M, 3V3A, 3P3W3M)
三相4線 (3P4W)
電力チャネル数 3 電力チャネル
入力端子 電圧: プラグイン端子（安全端子）
電流: 専用コネクタ（ME15W）
入力方式 電圧: 絶縁入力, 抵抗分圧方式
電流: 電流センサー (電圧出力) による絶縁入力
電圧レンジ 6 V, 15 V, 30 V, 60 V, 150 V, 300 V, 600 V, 1500 V
電流レンジ 0.04 A レンジから20 kA レンジ (使用する電流センサーによる)
クレストファクタ 3 (電圧・電流レンジ定格に対して) ただし1500 V レンジは 1.35
入力抵抗, 入力容量 電圧入力部：3 MΩ±30 kΩ、1.5 pF typical
電流センサー入力部：1 MΩ±50 kΩ
最大入力電圧 電圧入力部: AC 1000 V, DC 2000V
電流センサー入力部: 8 V, ±12 V peak
対地間最大定格電圧 AC/DC 1000 V CAT III 予想される過渡過電圧 8000 V
AC 1000 V/DC 1500 V CAT II 予想される過渡過電圧 8000 V
測定方式 電圧電流同時デジタルサンプリング・ゼロクロス同期演算方式
サンプリング 500 kHz / 16 bit
周波数帯域 DC, 0.1 Hz ～ 100 kHz
有効測定範囲 1% of range～110% of range
LPF（ローパスフィルタ） OFF/500 Hz/5 kHz より選択
測定項目 電圧(U), 電流(I), 有効電力(P), 皮相電力(S), 無効電力(Q), 力率(λ), 位相角(φ), 電圧周波数(fU), 電流周波数(fI), 電圧リプル率(Urf), 電流リプル率(Irf), 電流積算(Ih), 電力積算(WP), 電圧ピーク(Upk), 電流ピーク(Ipk)
その他の測定 周波数, 積算, 高調波 (IECモード, 広帯域モード)
機能 AUTOレンジ, 演算, 同期ソース共有
寸法・質量 約 65W × 170H × 255D mm (突起物を含まず), 約 1.5 kg
付属品 取扱説明書 ×1

電圧コード (8)

電圧コード L1000

赤・黄・青・灰, 黒 ×4, 3 m, ワニ口クリップ ×8

分岐コード L1021-01

バナナ分岐-バナナ, 赤1本, コード長0.5 m, L9438sまたはL1000s分岐用, CAT IV 600V, CAT III 1000V

分岐コード L1021-02

バナナ分岐-バナナ, 黒1本, コード長0.5 m, L9438sまたはL1000s分岐用, CAT IV 600V, CAT III 1000V

電圧コード L1025

CAT Ⅱ DC1500 V, 1 A, CAT III 1000 V, 1 A
バナナ– バナナ（赤/ 黒×各1）、ワニ口クリップ付き、
約3 m

グラバークリップ L9243

バナナプラグケーブルの先端に装着, 赤黒セット, 全長185 mm, CAT II 1000 V

電圧コード L9438-50

黒・赤, 3 m, ワニ口クリップ ×2

結線アダプタ PW9000

三相3線(3P3W3M)結線時, 結線する電圧コードを6本から3本に削減可能

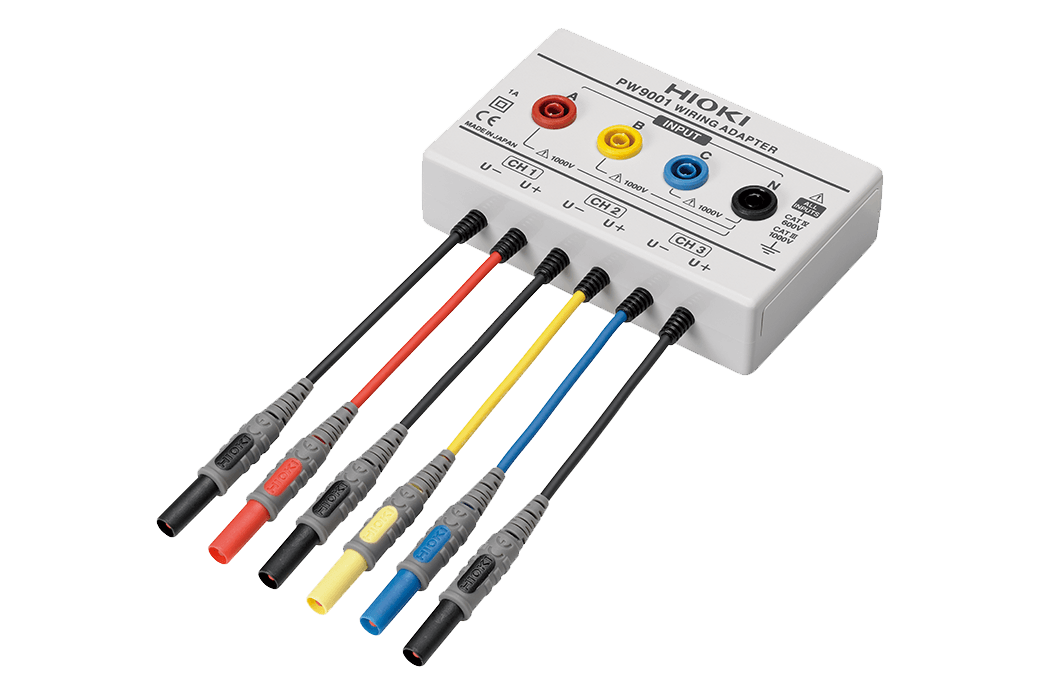

結線アダプタ PW9001

三相4線(3P4W)結線時, 結線する電圧コードを6本から4本に削減可能

電源 (1)

AC電源モジュール M1100

電力計測モジュール M7103 (最大4台) に電源を供給
AC 100 V〜240 V, 50 Hz/60 Hz
約80W × 166H × 238D mm (突起物を含まず), 約2.0 kg

電流センサー 高確度貫通型 (9)

AC/DCカレントセンサ CT6862-05

詳細はこちら

・周波数特性 DC〜1 MHz (位相 〜300 kHz)
・定格電流 AC/DC 50 A
・可能導体径 φ24 mm
AC/DCカレントセンサ CT6863-05

詳細はこちら

・周波数特性 DC〜500 kHz (位相 〜300 kHz)
・定格電流 AC/DC 200 A
・可能導体径 φ24 mm
AC/DCカレントセンサ CT6872, CT6872-01

詳細はこちら

・周波数特性 DC〜10 MHz (位相 〜1 MHz)
・定格電流 AC/DC 50 A
・可能導体径 φ24 mm
AC/DCカレントセンサ CT6873,CT6873-01

詳細はこちら

・周波数特性 DC〜10 MHz (位相 〜1 MHz)
・定格電流 AC/DC 200 A
・可能導体径 φ24 mm
AC/DCカレントセンサ CT6875A

詳細はこちら

・帯域 DC〜2 MHz（CT6875A-1：DC〜1.5 MHz）
・定格電流 AC/DC 500 A
・可能導体径 φ36 mm
AC/DCカレントセンサ CT6876A

詳細はこちら

・帯域 DC〜1.5 MHz（CT6876A-1：DC〜1.2 MHz）
・定格電流 AC/DC 1000 A
・可能導体径 φ36 mm
AC/DCカレントセンサ CT6877A

詳細はこちら

・帯域 DC〜1 MHz
・定格電流 AC/DC 2000 A
・可能導体径 φ80 mm
AC/DCカレントセンサ CT6904A, CT6904A-1

詳細はこちら

・帯域 DC〜4 MHz (位相 〜1 MHz)
・定格電流 AC/DC 500 A
・可能導体径 φ32 mm
AC/DCカレントセンサ CT6904A-2, CT6904A-3

詳細はこちら

・帯域 DC〜4 MHz (位相 〜1 MHz)
・定格電流 AC/DC 800 A
・可能導体径 φ32 mm

電流センサー 高確度クランプ型 (10)

AC/DCカレントプローブ CT6830

詳細はこちら

・帯域 DC～100 kHz
・定格測定電流 AC/DC 2 A
・可能導体径 φ5 mm
・パワーアナライザやメモリハイコーダ3ch電流ユニット用
AC/DCカレントプローブ CT6831

詳細はこちら

・帯域 DC～100 kHz
・定格測定電流 AC/DC 20 A
・可能導体径 φ5 mm
・パワーアナライザやメモリハイコーダ3ch電流ユニット用
AC/DCカレントプローブ CT6833, CT6833-01

詳細はこちら

・定格電流 AC/DC 200 A
・周波数帯域 DC〜50 kHz
・車両電力測定向け
AC/DCカレントプローブ CT6834, CT6834-01

詳細はこちら

・定格電流 AC/DC 500 A
・周波数帯域 DC〜50 kHz
・車両電力測定向け
AC/DCカレントプローブ CT6841A

詳細はこちら

・周波数特性 DC〜2 MHz
・定格電流 AC/DC 20 A
・可能導体径 φ20 mm
AC/DCカレントプローブ CT6843A

詳細はこちら

・周波数特性 DC〜700 kHz
・定格電流 AC/DC 200 A
・可能導体径 φ20 mm
AC/DCカレントプローブ CT6844A

詳細はこちら

・周波数特性 DC〜500 kHz
・定格電流 AC/DC 500 A
・可能導体径 φ20 mm
AC/DCカレントプローブ CT6845A

詳細はこちら

・周波数特性 DC〜200 kHz
・定格電流 AC/DC 500 A
・可能導体径 φ50 mm
AC/DCカレントプローブ CT6846A

詳細はこちら

・周波数特性 DC〜100 kHz
・定格電流 AC/DC 1000 A
・可能導体径 φ50 mm
AC/DCカレントプローブ CT6847A

詳細はこちら

・周波数特性 DC〜70 kHz
・定格電流DC 2000 A, AC 1400 A
・可能導体径 φ50 mm

電流センサー 汎用クランプ型 (1)

クランプオンセンサ 9272-05

詳細はこちら

・周波数特性 1 Hz〜100 kHz (位相 5 Hz〜50 kHz)
・定格電流 AC 20 A/200 A
・可能導体径 φ46 mm

電流センサー 汎用 (4)

ACフレキシブルカレントセンサ CT7040 シリーズ

詳細はこちら

・帯域 10 Hz〜50 kHz (±3 dB)
・定格測定電流 AC 600 A/6000 A
・可能導体径 φ254 mm〜φ100 mm
AC/DCカレントセンサ CT7642

詳細はこちら

・帯域 DC〜10 kHz (-3 dB)
・定格測定電流 AC/DC 2000 A
・可能導体径 φ55 mm
AC/DCオートゼロカレントセンサ CT7742

詳細はこちら

・帯域 DC〜5 kHz (-3 dB)
・定格測定電流 AC/DC 2000 A
・可能導体径 φ55 mm
変換ケーブル CT9920

出力端子 (PL14) の電流センサを (ME15W) 端子のPW4001等に接続する時に必要

電流センサー 高確度直結型 (1)

AC/DCカレントボックス PW9100A

詳細はこちら

・DC〜3.5 MHz広帯域, AC/DC 50 A
・PW9100A-3: 3ch入力
・PW9100A-4: 4ch入力

最大8000 Aの大電流測定 (2)

センサユニット CT9557

詳細はこちら

・電流波形の加算ができるセンサ用電源
・電流センサを単体で使用する場合の電源供給用
・4ch, 加算機能, 波形/RMS出力付き
接続ケーブル CT9904

ME15W (12 pin) 端子 - ME15W (12 pin) 端子, 1 m (CT9557加算出力とPW8001/PW6001/PW3390接続専用)

最大5000 Vの高電圧測定 (1)

AC/DCハイボルテージディバイダ VT1005

詳細はこちら

• 最大5000 Vの電圧を分圧し出力
• 測定帯域 DC〜4 MHz
