データロガー LR8101, LR8102
システム組み込み向け
モジュール拡張型データロガー
効率的なエネルギー利用、eモビリティーの技術進歩の中で、計測システムも多くのことを求められます。
HIOKIのデータロガーは、高電圧システムの安全性確保、膨大な数の計測チャネルへの対応、上位システムとのデータ連携など、計測システムにとっての課題をアドバンテージに変えるソリューションを提供します。
特長
- 計測システムに合わせて、柔軟に計測モジュールを拡張できる
- データロガー(本体)1台につき、最大10台の計測モジュールを接続できる
- 【LR8102】本体間サンプリング同期によるチャネル拡張に対応。リアルタイム高速データ転送に対応

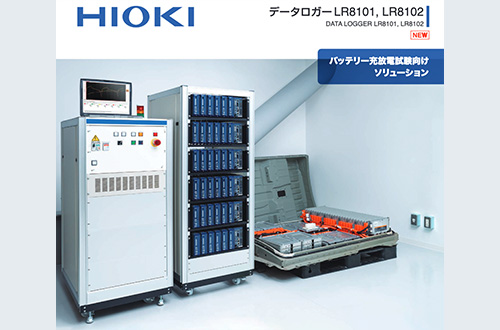

バッテリー充放電試験に最適なデータロガー
電気自動車に搭載するバッテリーの高電圧化が進んでいます。高電圧バッテリーパックの充放電試験でバッテリーセルの電圧や温度を安全に測定するためには、計測器の対地間電圧とモジュール間電圧が重要になります。
HIOKIのデータロガーLR8101, LR8102は、高電圧システムの安全性確保、膨大な数の計測チャネルへの対応、上位システムとのデータ連携など、計測システムにとっての課題をアドバンテージに変えるソリューションを提供します。
形名（発注コード）
| LR8101 | 基本機能モデル | ¥240,000（税込 ¥264,000） |
|---|---|---|
| LR8102 | 高機能モデル | ¥400,000（税込 ¥440,000） |
また、本体にはACアダプタが付属しません。別売(オプション)のACアダプタ Z1016, 電源ケープル L1012, AC電源モジュール M1100のいずれかをご選定ください。なお、M7103 を組み合わせる場合は、AC電源モジュール M1100が必要です。
記録には純正のSDメモリカード Z4001 (2 GB), SDメモリカード Z4003 (8 GB), USBメモリ Z4006 (16 GB)をご選定ください。
モジュール型データロガーシステム：多機能性と高精度の融合
マルチチャネル対応と高電圧測定を実現しながら、パワーアナライザクラスの高精度を維持
この画期的なデータロガーシステムは、マルチチャネル対応や高電圧対応を実現しつつ、パワーアナライザクラスの高精度を維持します。組み込みアプリケーションに最適で、省エネ製品の評価に欠かせない存在です。
このシステムは、高精度の電力と温度測定を統合し、温度、電力消費、電力変換効率に関する包括的なデータを提供します。
主要な特長
- 高精度：高電圧、高電流、高電力測定において、パワーアナライザクラスの精度を誇る
- 拡張性と多機能性：電圧と温度は最大3000チャネル、電力測定は120チャネルまで対応
- 高速性：データ更新間隔は、わずか5 ms
- 高精度電流センサー: 最大2000 Aまでの電流測定ができる

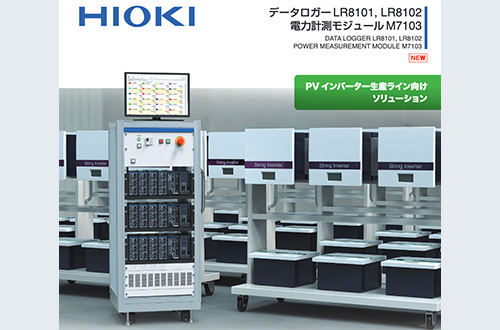

PVインバーターの検査システムを高精度かつコンパクトに実現
【PVインバーター生産ライン向け】
PVインバータ生産ラインに最適なモジュール式パワーメーターのご紹介
PVインバーターの中でもストリングインバーターは、エネルギーの効率的な運用のため、高電圧化と入力系統の増加が進んでいます。その生産ラインでは、高電圧への対応、測定点の増加に応じた拡張性、検査設備の省スペース化が求められます。これらの要求を満たすため、電力計測モジュール M7103が開発されました。
| モジュール | 電力計測モジュール M7103 |
|---|---|
| 対地間最大定格電圧 | DC 1000 V, AC 1000 V (CAT III) DC 1500 V, AC 1000 V (CAT II) |
| 計測レンジ | 電圧: 6 V ～ 1500 V (8レンジ) 電流: 40 mA ～ 2000 A (6 レンジ,センサーによる) |
| チャネル数 | 3ch/台 |
| サンプリング速度 | 最速 5 ms |
| 外観 |  |
| さらに詳しく | M7103 を使用する場合は、別売のAC電源モジュール M1100が必要です。 |
高電圧バッテリーパックの各セル電圧と総電圧を安全に計測できる
【バッテリー充放電試験】
製品コンセプト
バッテリーパックは、直列に接続された多数のバッテリーセルにより構成されています。セルの特性のばらつきがバッテリーパック全体の性能低下を招くため、セル単位で電圧や温度の挙動を把握することは、極めて重要です。
さらに充放電試験においては、総電圧と総電流を各セルの電圧や温度と同期して計測し、バッテリーパック全体の特性を包括的に評価することが求められます。
一方、電気自動車に搭載するバッテリーの高電圧化が進んでいます。バッテリーの電圧は400 Vから800 Vへ実用が進んでおり、このような高電圧バッテリーパックの充放電試験でバッテリーセルの電圧や温度を安全に測定するためには、計測器の対地間電圧とモジュール間電圧が重要になります。
バッテリーパックのスタックセル電圧測定、セル生産ラインでの充放電試験に最適なモジュール
システムの総電圧や総電流測定に、電力計測モジュール：M7103

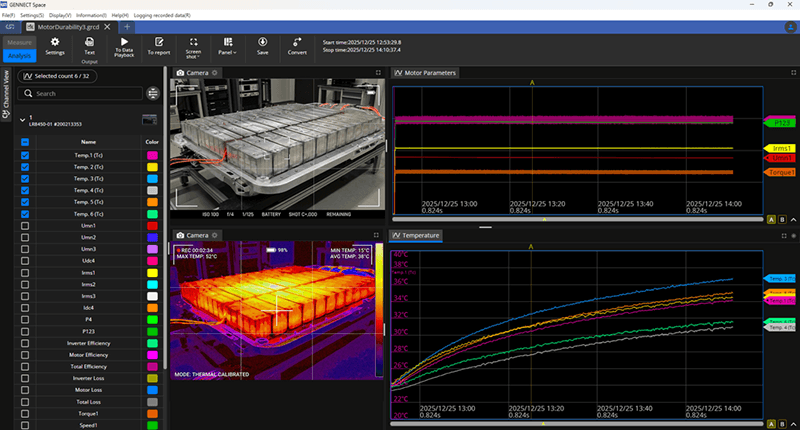

バッテリー充放電試験向けソリューション
LR8101 (基本機能モデル) とLR8102 (高機能モデル) の違い
| 機能 | LR8102 高機能モデル | LR8101 基本機能モデル |
|---|---|---|
| 計測モジュールを最大10台接続 | ✓ | ✓ |
| SDカード、USBメモリーにデータ保存 | ✓ | ✓ |
| 通信コマンドで制御、データ転送 | ✓ | ✓ |
| UDPデータ出力(*1) | ✓ | - |
| 複数本体を同期測定(*2) | ✓ | - |
| CANデータ出力(*3) | ✓ | - |
| 外観 |  |  |
- *1: UDPによるデータ出力
- 最速5 ms間隔で1サンプリングずつリアルタイムに測定データを出力します。
HILSのようなリアルタイム処理が求められる場合に利用できます。 - *2: 複数本体を同期して測定
- オプションの光接続ケーブル L6101 (1 m)または光接続ケーブル L6102 (10 m) で同期測定ができます。
サンプリング同期したすべての本体の測定データは、プライマリー器のLAN2から出力できます。 - *3: CANによるデータ出力
- CAN (Controller Area Network) で測定値を出力できます。
バッテリーマネジメントシステム (BMS) のような車載デバイスの情報とのデータ統合に利用できます。
基本仕様
| 製品名 | データロガー LR8102 | データロガー LR8101 |
|---|---|---|
| 接続可能モジュール | [オプション] > [計測モジュール] を参照 | |
| 最大モジュール接続台数 | 10台（M7103は4台まで） | |
| 最大同期可能台数 | 10台 (光接続ケーブルが必要) |
N/A |
| 電源 | ACアダプタ : ACアダプター Z1016 (DC 12 V ±10%で駆動) 外部電源 : DC 10 V ～ 30 V AC電源モジュール M1100 : 電力計測モジュール M7103 使用時に必ず必要 |
|
| 使用温湿度範囲 | −10℃～50℃, 80% RH以下 (結露しないこと) | |
| LANポート数 | 2 | 1 |
| 通信インターフェイス | 【LAN1 機能】 Logger Utilityによるデータ収集、記録条件設定 Logger UtilityによるIPアドレスの初期設定 通信コマンドによる設定、記録制御 FTPサーバーによるデータ手動取得 FTPデータ自動送信 (FTPクライアント) HTTPサーバー機能 XCP on Ethernet (TCP) NTPクライアント機能 【LAN2機能】 XCP on Ethernet (UDP) 測定データをUDPで出力 |
【LAN1 機能】 Logger Utilityによるデータ収集、記録条件設定 Logger UtilityによるIPアドレスの初期設定 通信コマンドによる設定、記録制御 FTPサーバーによるデータ手動取得 FTPデータ自動送信 (FTPクライアント) HTTPサーバー機能 XCP on Ethernet (TCP) NTPクライアント機能 |
| 外部メディア | USBメモリー, 動作保証: Z4006 (16 GB) SDメモリーカード/SDHCメモリーカード対応, 動作保証: Z4001 (2 GB), Z4003 (8 GB) |
|
| 外部制御端子 | パルス/ロジック入力 (1), 外部サンプリング入力 (1), 外部入出力 (4), 警報出力 (4), GND端子 (5), CANインターフェイス (1) | パルス/ロジック入力 (1), 外部サンプリング入力 (1), 外部入出力 (4), 警報出力 (4), GND端子 (5) |
| 寸法, 質量 | モジュールなし：約80W × 166H × 238D mm (突起物を含まない), 1.5 kg M7100 モジュール1台装着時：約134W × 166H × 263D mm (突起物を含まない) M7100 モジュール10台装着時：約620W × 166H × 263D mm (突起物を含まない) |
|
| 付属品 | 使用上の注意 ×1, スタートアップガイド ×1, DVD ×1 (スタートアップガイド, 取扱説明書 詳細編, ロガーユーティリティ, ロガーユーティリティ取扱説明書, CANエディタ, CANエディタ取扱説明書, 通信コマンド取扱説明書) | |
- 注意事項
- 本体にはACアダプタが付属しません。別売（オプション）のACアダプタ Z1016, 電源ケープル L1012, AC電源モジュール M1100のいずれかをご選定ください。なお、M7103 を組み合わせる場合は、AC電源モジュール M1100が必要です。
- 詳細
- 仕様の詳細は、取扱説明書をご覧ください。
計測モジュール (3)
電源 (3)
本体にはACアダプタが付属しません。
ACアダプタ Z1016、電源ケープル L1012、AC電源モジュールM1100のいずれかをご選定ください。
なお、M7103 を組み合わせる場合は、AC電源モジュール M1100が必要です。
¥2,400（税込 ¥2,640）
本体用, DC駆動, 外部バッテリ接続用, 末端未加工, 約 2 m
¥180,000（税込 ¥198,000）
電力計測モジュール M7103 (最大4台) に電源を供給
AC 100 V〜240 V, 50 Hz/60 Hz
約80W × 166H × 238D mm (突起物を含まず), 約2.0 kg
¥16,000（税込 ¥17,600）
AC 100 V ～ 240 V
複数本体を同期計測・CAN出力 【LR8102のみ対応】 (3)
・複数本体を同期計測 (光接続)：データロガー LR8102 本体を複数同期して測定する際に使用。本体台数分の光接続ケーブルが必要。
・CAN 出力：バッテリーマネジメントシステム (BMS) のような車載デバイスの情報とのデータ統合に使用。CANケーブルは本体台数分必要。
¥14,000（税込 ¥15,400）
1 m
¥24,000（税込 ¥26,400）
10 m
¥4,700（税込 ¥5,170）
片側加工なし1.8 m
保存メディア (3)
弊社オプションの保存メディアを必ず使用してください。
弊社オプション以外の保存メディアを使用すると、正常に保存や読み出しができない場合があり、動作保証はできません。
¥15,400（税込 ¥16,940）
2 GB
¥36,300（税込 ¥39,930）
8 GB
¥71,500（税込 ¥78,650）
16 GB, 長寿命・高信頼性のSLCタイプフラッシュメモリ採用
計測・解析 (5)
ロガーユーティリティ, CANエディタは標準付属。
PC と本体（LAN1 ポート）間に LAN ケーブルを接続します。
・複数台の機器の設定を同時にするためには、ハブおよび本体の台数分のLANケーブルが必要です。
・UDP出力の場合でも、機器の設定用に各本体のLAN1にLANケーブルを接続する必要があります。
¥4,000（税込 ¥4,400）
ストレート, クロス変換コネクタ付属, 5 m
-
データロガー LR8101,LR8102
取扱説明書
日本語
Ver.02
-
ロガーユーティリティ SF1000
取扱説明書
日本語
Ver.18
-
データロガー LR8101,LR8102
スタートアップガイド
日本語
Ver.01
-
CANエディタ
取扱説明書
日本語
Ver.03
-
Voltage/Temp Module M7100,Voltage/Temp Module M7102, Power Measurement Module M7103,AC Power Module M1100
取扱説明書
日本語
英語 Ver.01
