電圧･温度モジュール M7100
高絶縁、高速サンプリング計測モジュール
高電圧化するバッテリーの充放電試験を安全に
Key Features
- 600 V～1500 V のバッテリーパック向け
- 15ch, 電圧, 温度(熱電対)
- セル電圧を高精度に測定
- データの高速取得, 最速5 msごと全セルのデータを出力し、HILSに対応 （*1）
- *1:LR8102のUDP出力を使用時
形名（発注コード）
| M7100 | ¥240,000（税込 ¥264,000） |
|---|
高電圧バッテリーパックやセルからのデータ取得に最適
拡張性
高電圧バッテリーシステムの評価に対応 〜セル数が増加する将来に備える〜
15ch、10 msサンプリングの電圧と温度測定ができるモジュールです。
使用するチャネル数を8chまでに制限すると、高速5 ｍsサンプリングで測定できます。
本体のデータロガー1台につき、最大10台の計測モジュールを接続し、150チャネルまで拡張できます。
JISやEIA規格準拠品の19インチラックには、1段に本体＋計測モジュール6台が収まり、90チャネルを構築できます。
さらに高機能モデル LR8102は、本体同士をオプションの光接続ケーブルで連結することで10台の本体のサンプリングを同期し、最大1500chまで測定チャネルを拡張できます。
将来、より多くのバッテリーセルが搭載された高電圧システムを評価する際に、対応できる拡張性を備えています。
絶縁性
1500 Vバッテリーパックのセル電圧を安全に試験
対地間電圧：DC 1500 V (CAT II) 絶縁
EN IEC 61010 安全規格に準拠
バッテリーの各セル電圧自体は約4 Vと低くても、現在実用化されている800 Vのバッテリーパックの各セル電圧を安全に測定するためには、対地間最大定格電圧DC 800 V以上の計測器が必要です。
M7100は、対地間最大定格電圧が1500 Vのため、800 Vのバッテリーの試験に余裕を持って安全に対応できます。
また、800 Vを超える次世代バッテリーパックや、1000 Vを超えるESSなどの電力貯蔵システムの各セル電圧や温度の測定にも対応できます。
高速性
最速5 msごと全セルのデータを出力し、HILSに対応 : LR8102 使用時
UDP通信(*1)で高速にデータを上位システムへ常時転送できます。
最速5 ms(*2)で高速サンプリングし、即時データを出力します。
最速5 msインターバルでデータロガーが計測するセル電圧のライブデータを常時取得できるため、HILSなどのリアルタイムシミュレーションにデータを利用できます。
また、電力計測モジュール M7103で測定された総電圧と個々のセル電圧の応答性を観測することで、充放電特性の包括的な解析ができます。
- *1:UDP通信は、データロガー LR8102 に使用できる機能です。
- *2:5 ｍsサンプリング時は、測定チャネルが1ch～8chのときに設定できます。(電圧のみ)
計測性能
バッテリーセル電圧を正確に測定できる
計測モジュールの信号入力抵抗は、100 MΩ"以上"に設計されているため、データロガーに流れる漏れ電流を最小限にできます。
さらに、リチウムイオン電池のための6 Vレンジと燃料電池のための2 Vレンジを搭載し、18 bitのA/D分解能で高精度にセル電圧を測定できます。
基本仕様
| 接続できる機種 | データロガー LR8101 : 基本機能モデル データロガー LR8102 : 高機能モデル |
|---|---|
| 使用温湿度範囲 | −10℃～50℃, 80% RH以下 (結露しないこと) |
| 耐電圧 | AC 7.4 kV 1分間 (感度電流1 mA) 各入力チャネル (+,−) ーLR8101またはLR8102本体間、各モジュール間 AC 350 V 1分間 (感度電流1 mA) 各入力チャネル間 (+,−) |
| 入力チャネル数 | 15 CH |
| 入力端子 | M3ねじ式端子台 (1 CHあたり2端子), 端子台カバー装備 |
| 測定対象 | 電圧 熱電対 (K, J, E, T, N, R, S, B, C) |
| 入力方式 | 半導体リレーによるスキャン方式、フローティング不平衡入力 全チャネル絶縁 |
| A/D分解能 | 18 ビット |
| 最大入力電圧 | DC ±100 V |
| チャネル間最大電圧 | DC 300 V |
| 対地間最大定格電圧 | DC 1500 V 測定カテゴリ II, 予想される過渡過電圧 8000 V AC 1000 V 測定カテゴリ II, 予想される過渡過電圧 6000 V |
| モジュール間最大定格電圧 | DC 1500 V, AC 1000 V |
| 入力抵抗 | 100 MΩ以上 （電圧10 mV f.s.～6 V f.s. レンジ, 1-5 V f.s. レンジ, 熱電対 全レンジ） 1 MΩ ±5% (電圧10 V f.s. ～ 100 V f.s. レンジ) |
| データ更新間隔 | 5 ms (*1), 10 ms (*2), 20 ms, 50 ms, 100 ms, 200 ms, 500 ms, 1 s, 2 s, 5 s, 10 s |
| 測定レンジ | 電圧: 10 mV f.s., 20 mV f.s., 100 mV f.s., 200 mV f.s., 1 V f.s., 2 V f.s., 6 V f.s., 10 V f.s., 20 V f.s., 60 V f.s., 100 V f.s., 1-5 V f.s. 熱電対: 100℃ f.s., 500℃ f.s., 2000℃ f.s. |
| 寸法・質量 | 約53W × 166H × 263D mm, 1.3 kg |
| 付属品 | 取扱説明書 ×1 |
- *1:本モジュールの全測定チャネルが電圧レンジ設定で、使用チャネル数が1チャネルから8チャネルまでのときに選択可能
- *2:熱電対断線検出OFF設定時に選択可能

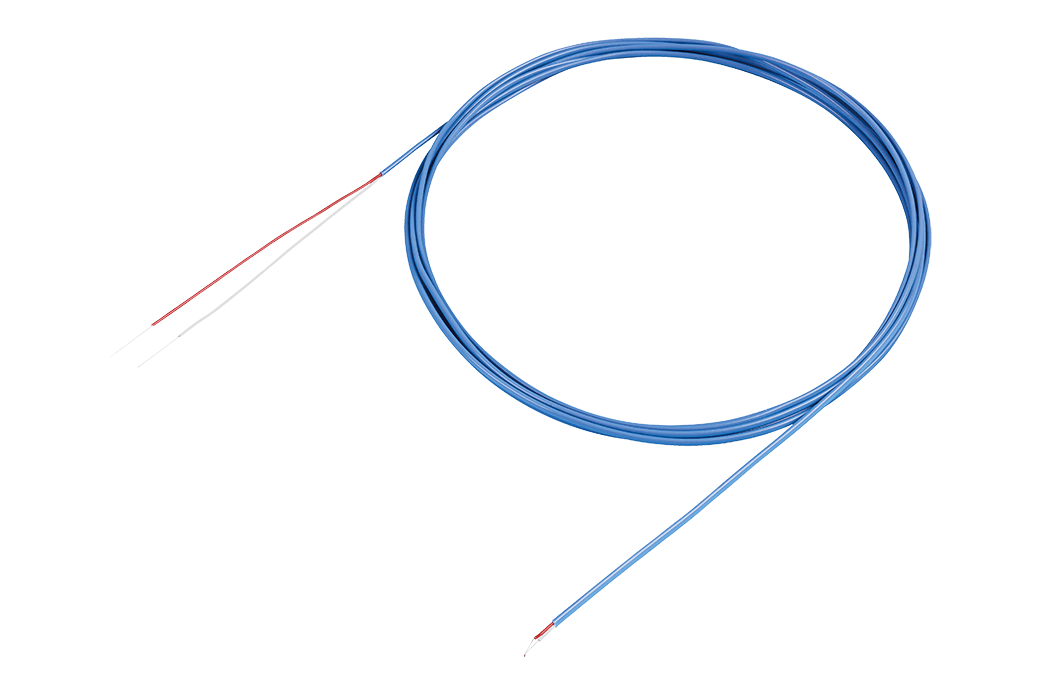

温度測定 (熱電対) (3)
¥6,600（税込 ¥7,260）
使用温度範囲 −50℃～250℃, 許容差 ±1.5℃ (−40℃～200℃) Class 1相当, 長さ 2 m, 素線径 φ0.2 mm
¥24,200（税込 ¥26,620）
使用温度範囲 −180〜200℃, 許容差 クラス2, 長さ 5 m, 素線径 φ0.32 mm, 5本/1 set
¥24,200（税込 ¥26,620）
使用温度範囲 −180〜200℃, 許容差 クラス2, 長さ 5 m, 素線径 φ0.32 mm, 5本/1 set
