AC/DCカレントセンサ CT6904A-2, CT6904A-3
クラス最高の測定帯域と高確度を両立
測定器本体は、1 MΩ以上の高入力インピーダンスの機器をご使用ください
特長
- 超高確度(振幅):[DC] ±0.039 %、[50Hz/60 Hz] ±0.034 %
- 超高確度(位相):[50Hz/60Hz] ±0.08°
- 800 A定格の大電流測定を実現
- DC〜4 MHz(CT6904A-2)の広い周波数帯域
- CMRR(同相信号除去比)120 dB (100 kHz)
- PW8001との組合せ電力確度 ±0.072 %(U7005使用時)
- CAT III 1000 V
形名(発注コード)
CT6904A-2 | 受注生産品, AC/DC 800A, ME15W端子, ケーブル長3m | お見積り |
---|---|---|
CT6904A-3 | 受注生産品, AC/DC 800A, ME15W端子, ケーブル長10m | お見積り |
電流測定の進化を支えるテクノロジー

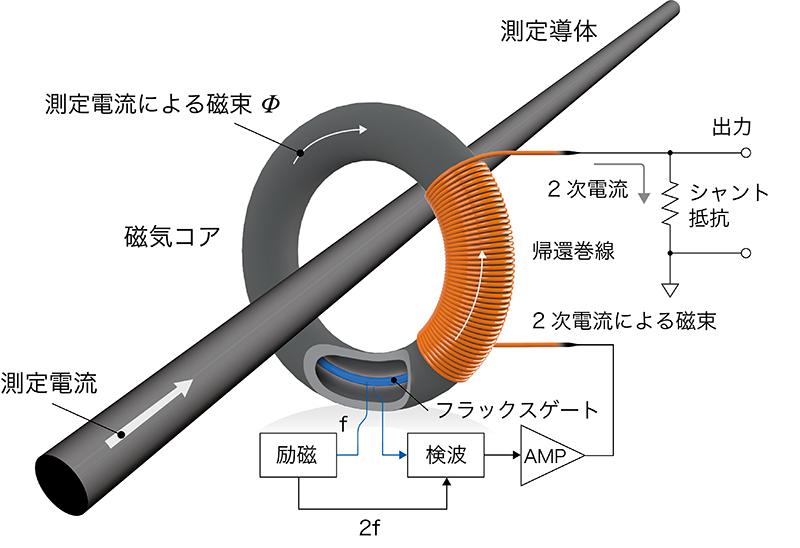

高確度センサの測定方式は「ゼロフラックス方式(フラックスゲート検出型)」です。高周波域電流は巻線(CT方式)、直流から低周波域電流は、「フラックスゲート」で検出されます。
フラックスゲート検出型
リニア特性に優れ、低電流から大電流まで高確度測定が可能です。
直流検出をするFG素子は動作原理上広い温度範囲でオフセットが非常に小さいため、高確度と優れた温度安定性を実現します。
パワーアナライザ、電力計などでの確度を要する測定に向いています。インバータの効率測定、インバータ出力の電力測定、リアクトルやトランスの損失測定、長期間のDC測定などで活躍します。

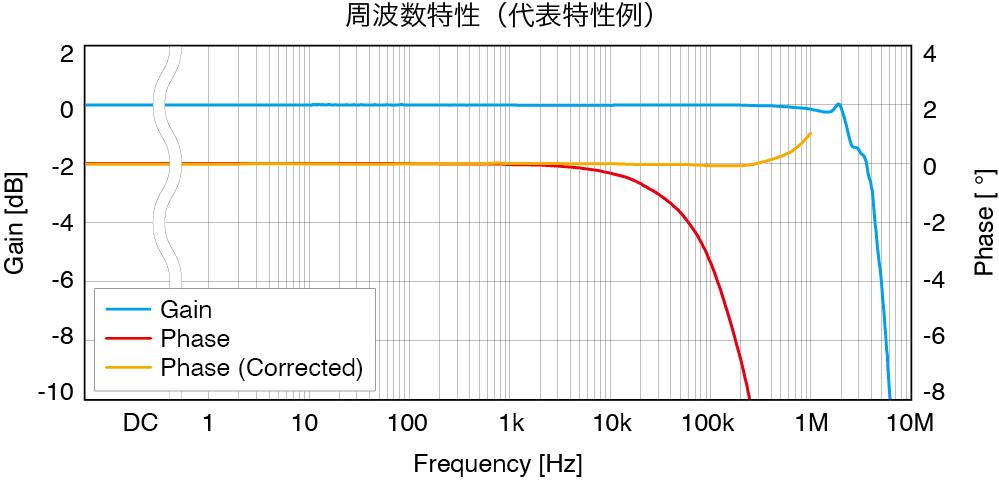

広い周波数帯域
定格800 A の貫通型センサーではトップクラスの周波数帯域DC ~ 4 MHz (CT6904A-3: DC~2 MHz)を持っています。パワーアナライザPW8001と組み合わせて、高周波・低力率な電力を正確に測定できます。
電流センサの自動位相補正機能
高周波かつ低力率な電力を正確に測定するために、位相誤差の補正が重要です。PW8001は、電流センサーの位相補正を自動で取得し、0.001°分解能で補正します。電流センサーの性能を手間をかけずに引き出せます。
高いノイズ耐性
独自形状のソリッドシールドで対向配置分割コイルを完全にシールドすることにより、広帯域化と圧倒的な耐ノイズ性を両立させています。周囲の電圧の影響を受けずに正確な測定が行えます。
Automatic detection capability for even greater convenience

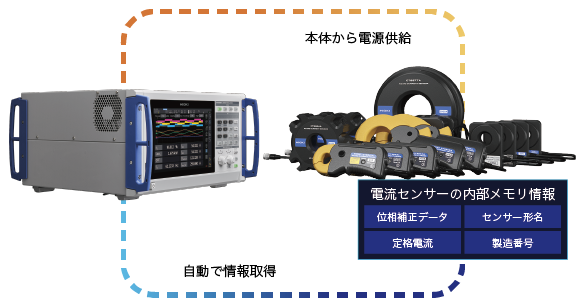

電流センサーの情報をパワーアナライザ PW8001側で自動認識
電流センサーに、メモリー(I2C-EEPROM)を搭載しました。
パワーアナライザ PW8001に電流センサーを接続すると、位相補正データ、定格電流、センサー形名、および製造番号が本体側に自動で認識されます。
従来は位相補正値を手で入力する必要がありました。
しかし、電流センサーの情報が自動で認識されるおかげで、設定忘れや入力ミスがなくなり、より正確な電力演算ができます。
基本仕様
定格電流 | AC/DC 800 A |
---|---|
最大入力電流 | ディレーティング範囲以内, ±1200 A peakまで(設計値, 40℃以下かつ20 ms以内) |
周波数帯域 | 振幅: DC〜4 MHz(CT6904A-3: 2 MHz) 位相: DC〜1 MHz |
直線性 | ±12.5ppm Typical (23℃) |
オフセット電圧 | ±10ppm Typical (23℃, 無入力) |
基本確度 | DC (±0.030% rdg. ±0.009% f.s. ,位相規定無し) 45 Hz ≤ f ≤ 65 Hz (±0.025% rdg. ±0.009% f.s. , ±0.08°) 1 MHzまで規定 |
出力電圧レート | 2 mV/A ※本器の出力はセンサユニット経由で出力されるAC+DC電圧です。 |
対地間最大定格電圧 | 1000 V CAT III |
測定可能導体径 | φ 32 mm以下 |
使用温湿度範囲 | -10°C〜 +50°C, 80% rh以下 (結露しないこと) |
電源 | パワーアナライザPW8001, PW6001, PW3390またはセンサユニットCT9555, CT9556, CT9557経由で供給 |
最大定格電力 | 7 VA以下 (800 A/55 Hz測定, ±12 V電源時) |
寸法・質量 | 139 W × 120 H × 52 Dmm, CT6904A-2: 1.15 kg, ケーブル長 3 m, CT6904A-3: 1.45 kg, ケーブル長 10 m |
付属品 | 取扱説明書 ×1, 携帯用ケース ×1, カラーラベル(チャネル識別用) ×1, 使用上の注意 ×1 |
