Introduction

カーボンニュートラルの達成のため、電気自動車の普及が急速に伸びています。 国際規格 ISO 21782 は、電気自動車の性能試験方法を公正に評価する目的で定められました。 この資料では、ISO 21782に基づいた試験を正しく行うための解説をしています。 (本記事はISO 21782を基にHIOKIが独自に作成したもので、ISO 21782を公式に解説したものではありません)

ISO 21872 の概要

2019 年8 月に「ISO 21782:電気自動車-電気推進コンポーネントのテスト仕様」第1部〜3部、第6部が発行され、2021年5月に第4部、第5部、第7部も発行されました。 各国の自動車用モーターシステムの規格・基準としてJIS D1302, UN R85, TRIAS-99-017-01, GB/T 18488.1/2 などがありましたが、「ISO21782」は国際規格、国際標準になります。「ISO 21782」により、従来の規格ではカバーできない動的動作(加速/減速)を考慮した電気自動車のモーターシステム試験手順を定め、性能と信頼性を公正に比較評価できるようになります。 (ISO 21782 の詳細については、ISO のホームページを参照してください。規格の細則は日本規格協会より購入できます。(英文のみ))

規格の構成と試験

全7部の構成と試験内容は以下の通りです。

1. 第1部 ISO 21782-1:2019:一般的な試験状態と定義


2. 第2部 ISO 21782-2:2019:モーターシステムの性能テスト

インバーターとモーターで構成される「モーターシステム」、入出力電力間の総効率と総損失、システムの各部品の温度上昇、トルク特性、トルクリップル試験

3. 第3部 ISO 21782-3:2019:モーターとインバーターの性能テスト

モーター、インバーター、チョッパでの損失と効率および、温度上昇、モーター単体のトルク特性、コギングトルク試験

4. 第4部 ISO 21782-4:2021:DC/DCコンバーターの性能テスト

DC/DC コンバーターの損失と効率の測定

5. 第5部 ISO 21782-5:2021:モーターシステムの動作負荷テスト

ペアインバーターとモーターの組み合わせで動作するモーターシステムの、仕様上限での繰り返し試験

6. 第6部 ISO 21782-6:2019:モーターおよびインバーターの動作負荷テスト

モーター、インバーターの耐久動作試験と、モーターの破壊強度検証試験

7. 第7部 ISO 21782-7:2021:DC/DCコンバーターの動作負荷テスト

DC/DCコンバーターの代表的な電流出力パターンによる繰り返し動作試験

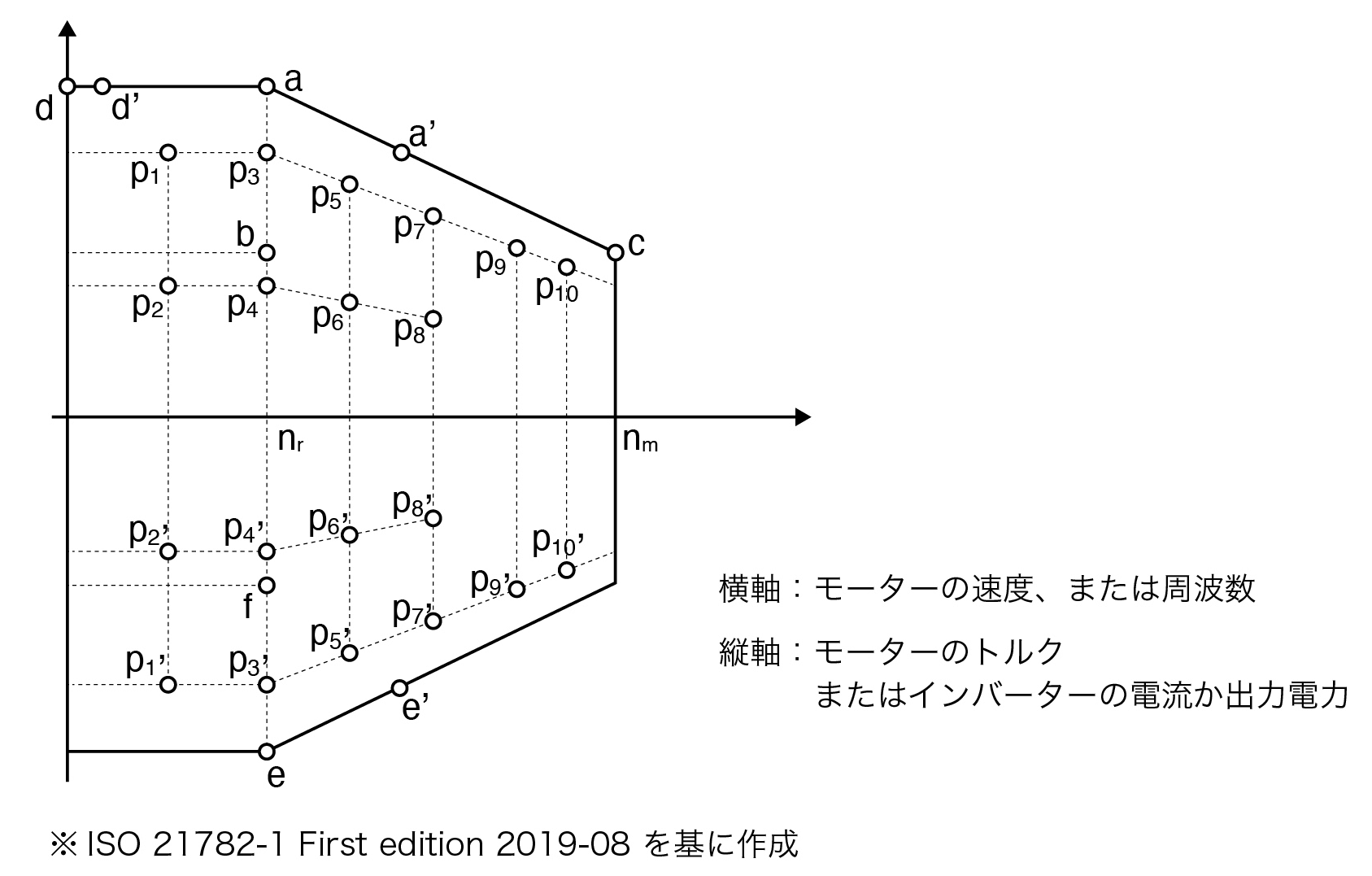

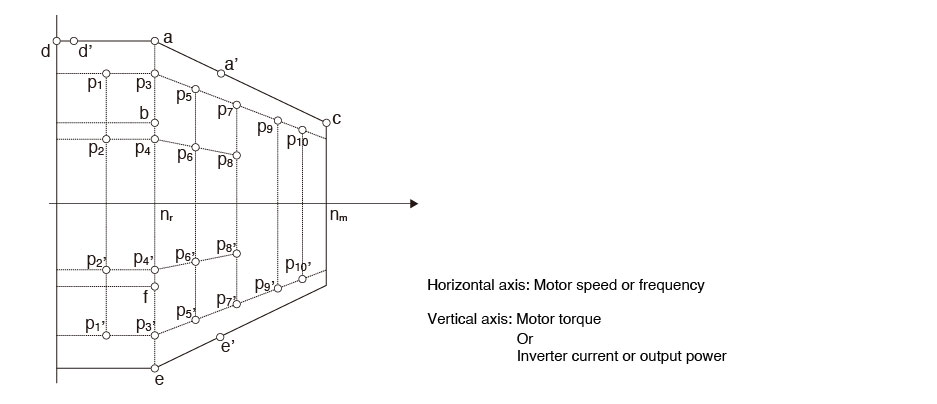

動作点

ISO 21782では試験を行う動作点が定義されており、各試験を行うにあたり動作点は2秒、10秒、1800秒の稼働時間に定められています。

  • ISO 21782-1 First edition 2019-08を基に作成

測定パラメーター

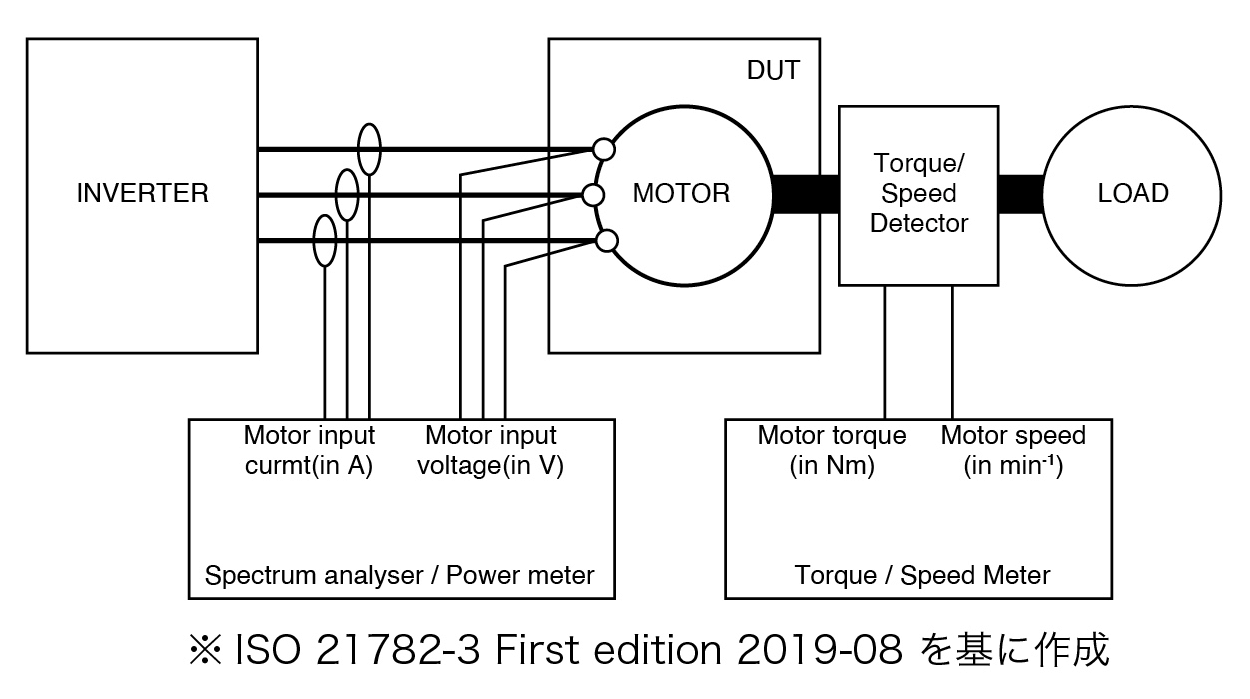

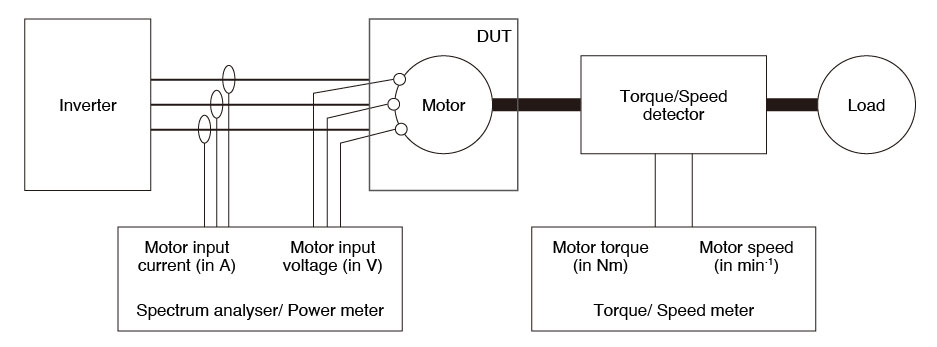

各試験には試験図が提示されており、試験により以下のパラメーターを測定します。

  • 1.周囲条件として、ISO 21782-1:2019 5.4で定義されている室温および湿度
  • 2.モーター、インバーターまたはチョッパの電流、電圧
  • 3.モーターのトルクおよび速度
  • 4.各部品の温度
  • 5.インバーターの出力周波数
  • 6.ローター速度

なお、三相電力の測定には3 電力計法が推奨されています。

  • ISO 21782-3 First edition 2019-08を基に作成

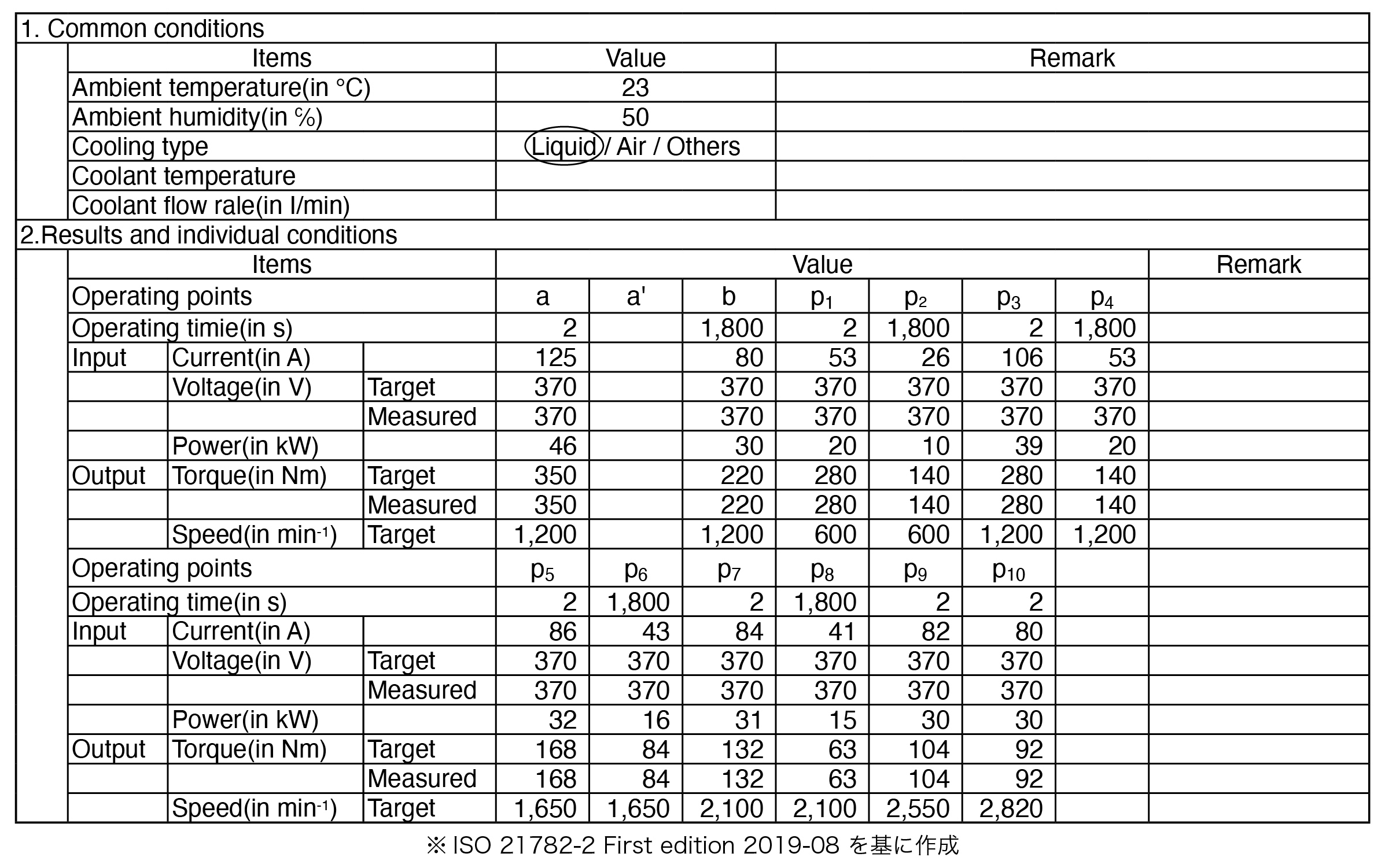

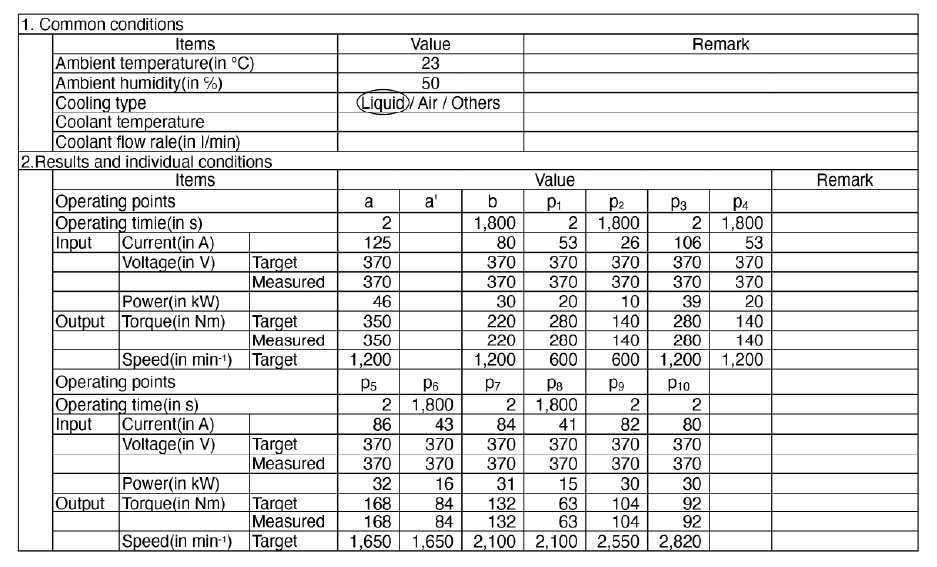

試験レポート

第2部〜7部の付録として、試験レポートが掲載されています。

  • ISO 21782-2 First edition 2019-08を基に作成

測定精度と記録間隔

第1部には以下の記載があります。

  • 1.電流:±1.0%、電圧:±0.5%
  • 2.トルク:±0.2%、モーター速度:±0.5%
  • 3.温度:±2 K、相対湿度:±5%
  • 温度と相対湿度の値を除くすべての測定値は、10 Hz 以上の周波数で測定し記録する。
  • 温度と相対湿度の値については、1 Hz の測定周波数で記録する。

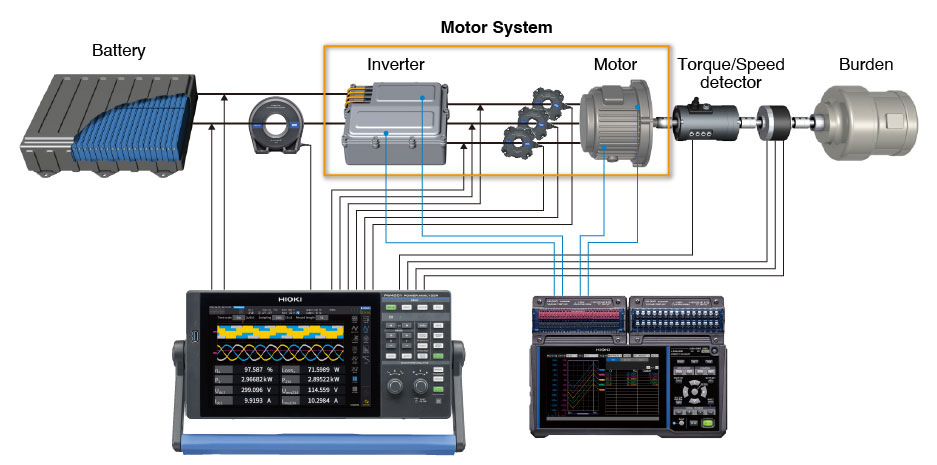

試験に必要な測定器

  • 電圧と電流の測定:電力計(Power meter)
  • モーターのトルクと速度の測定:トルク/ 速度計(Torque/Speed meter)
    → HIOKI パワーアナライザ(Power analyzer)で電圧、電流、トルク、速度をすべて測定できます。

  • 温度上昇測定:必要な点数分が測定できる温度計(Thermometer)、環境温湿度計

  • サージ電圧測定:ストレージオシロスコープ(Storage oscilloscope)
     → HIOKI メモリハイコーダで、トリガ機能によるサージ電圧波形の取得ができます。

  • モーターシステムの動作負荷測定(逆起電力波形と位置センサー原点位置との電気角差が5° 以内であることの確認):回転角検出用の角度センサーにはレゾルバセンサー、ABZ ロータリエンコーダを使用します。
     → HIOKI メモリハイコーダを使えば、レゾルバセンサーやABZ ロータリエンコーダーの電気信号から機械的な回転角の原点位置が測定できます。HIOKI パワーアナライザとABZ ロータリエンコーダーの組み合わせでも同様の測定ができます。

(上記試験システムでは、DC 電源、負荷装置、トルク/ 速度検出器、ダイナモメーターなどが必要です。 回転角センサーは、レゾルバセンサーまたはABZ ロータリエンコーダーが必要です)

電力計選定の注意点

ISO 21782の動作点は、「定格速度の50%」から「定格速度に、最大速度から定格速度を引いた値の90%を加えた速度」までと幅広くなっています。また、その際のモータートルクやインバーター電流値、出力電力も定格の40%から100%まであります。インバーターの入力は直流電力です。そのため電力計の性能としては、直流から高回転域までを「電流:±1.0%、電圧:±0.5%」の精度で測定できることが求められます。大電流を測定するためには、上記の周波数領域において「計測器本体+電流センサー」で定められた精度にて測定する必要があります。
三相電力測定では、3電力計法が推奨されているため、「DC入力:1CH」+「三相電力:3CH」合計4CH以上の入力を持つ電力計が適しています。

推奨測定器

電圧・電流・モータートルク・モーター速度測定

パワーアナライザ PW4001

  • 電力基本確度 ±0.03%rdg.±0.01%f.s.
  • 600 kHz の測定帯域と、高周波までフラットな振幅・位相確度
  • クランプ電流センサーによる簡単な電力計測
  • 過渡状態の電力を最速1 ms 高確度高速演算


電流センサー(高確度貫通タイプ)

AC/DCカレントセンサ CT6872

  • 定格電流 AC/DC 50 A , 周波数帯域 DC~10 MHz(-3 dB)
  • 測定可能導体径 φ24 mm 以下


AC/DCカレントセンサ CT6904A

  • 定格電流 AC/DC 500 A , 周波数帯域 DC~4 MHz(-3 dB)
  • 測定可能導体径 φ32 mm 以下


AC/DCカレントセンサ CT6877A

  • 定格電流 AC/DC 2000 A
  • 周波数帯域 DC ~ 1 MHz(-3 dB)
  • 測定可能導体径 φ 80 mm 以下

より高確度測定に
パワーアナライザ PW8001

多点温度測定

メモリハイロガー LR8450
メモリハイロガー LR8450-01(無線LAN 搭載モデル)

  • LR8450にU8552など5種類のユニットを4台まで装着可能
  • U8552 4台による120チャネルの多点測定可能


電圧・温度ユニット U8552

  • チャネル数:30 CH(スキャン方式)
  • 最高サンプリング(データ更新):
     10 ms (使用チャネル数が15以下のとき)
     20 ms(使用チャネル数が16~ 30のとき)
  • 測定対象:電圧、熱電対、湿度(Z2000 湿度センサ使用)
  • 入力端子:押しボタン式端子台

より高速な測定に
メモリハイコーダ MR8740-50


回転角の原点位置測定

メモリハイコーダ MR6000

  • 高速200 MS/s絶縁測定、DC〜30 MHz 広帯域 (U8976 高速アナログユニット組み合わせ)
  • カレントセンサーをダイレクト接続可能な3CH電流ユニット等用意  ほか、各種ユニットも用意
  • ロングメモリー容量(1 Gワード)
  • 波形演算による回転角測定機能 (レゾルバセンサー、ABZロータリエンコーダーに対応)


回転角測定用

  • レゾルバセンサー
  • ロータリエンコーダー
