メモリハイロガー LR8450
1msサンプリング, 直結ユニット増設で最大120チャネルロガー
CANユニットを使った実測例
CANユニットで実車走行測定した様子を動画でご紹介いたします。(1分40秒)
車内の温度を測定しているアナログデータとCANデータを、同時に波形表示しています。また、測定したアナログデータをリアルタイムにCAN出力した様子もご確認いただけます。
(LR8450は直結タイプのユニットのみ使用可)
高電圧・高周波でも安定測定 ノイズの影響を低減
ノイズの影響を低減し、高電圧・高周波でも安定して測定できます。
従来機種では、ノイズ環境下の温度測定の際に、高周波の影響を受けて値がシフトしたり、大きく変動するため正常な測定ができない場合がありました。
メモリハイロガー LR8450では設計を見直し、高周波ノイズの影響が大幅に減少したことにより、インバーターやバッテリー周辺での温度測定に最適です。
特長
- 無線なしモデル/直結入力ユニット増設で最大120ch (LR8450)
- 圧力など各種センサーの出力電圧を1msサンプリングで測定
- ひずみゲージを直接接続して最速1msサンプリングで測定
- インバータなど高電圧・高周波周辺でも安定測定、ノイズの影響を大幅に低減
形名(発注コード)
LR8450 | 標準モデル, 本体のみ | ¥173,300(税込 ¥190,630) |
---|
スコープ3排出削減のための製品開発を加速
スコープ3エミッションを達成し脱炭素への適合を実現するためには、自社製品が環境に与える影響を正しく把握する必要があります。メーカーは自社製品の消費電力をエンドユーザに明示しなければなりません。そして開発エンジニアにとって、自社製品の消費電力の削減が重要なタスクとなります。
電流と温度のデータ収集によって、電子機器内の部品のエネルギー損失を発見できるヒントをご紹介します。
EVの電力マネジメントに貢献する暗電流計測
EVの航続距離向上を実現するためには、ECUや電装機器などデバイスの消費電力や暗電流を把握することが重要です。EV完成車両の各種デバイスの消費電流や暗電流を計測し、車両全体の電力マネジメントに貢献します。
ひずみゲージを直接接続 最速1msで測定できる
メモリハイロガーLR8450は、ひずみゲージを直接接続して応力を測定できるデーターロガーです。 最速1msサンプリングにより数10Hzの記録ができ、可動部の応力や荷重、ブレーキや配管などのひずみ計測に最適です。多彩な測定ユニットを自在に増設することができるので、シーンに応じてひずみと温度・電圧を同時に記録することができます。

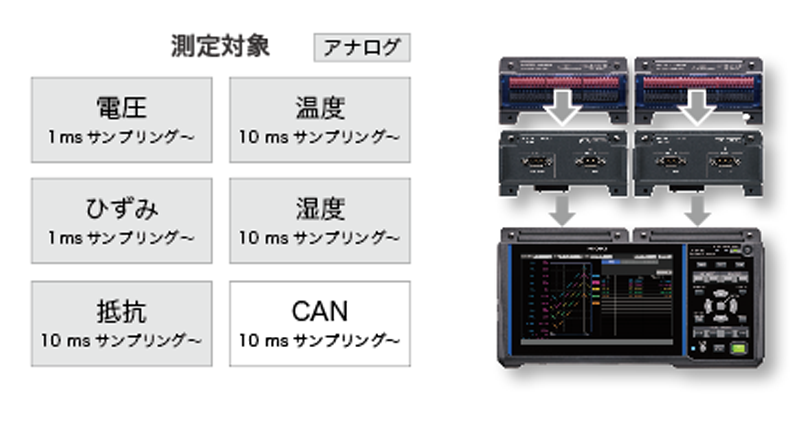

直結ユニットを1台から4台まで簡単増設、アナログ最大入力120チャネル
さまざまなシーンに応じて、6種類の直結ユニットを自由に組み合わせて測定できます。
CANユニットU8555は1ユニットで最大500チャネルまで入力できます
アナログ 600 ch 同期サンプリング測定【V2.10以降】
複数の LR8450 の外部同期端子(SYNC.IN, SYNC.OUT)を接続すると、
最大 5 台(アナログ 600 ch)の同期したサンプリング測定ができます。
※無線ユニットが接続されている場合、同期サンプリング機能は使用できません。
圧力センサーなど、各種センサーの出力を1 msサンプリングで測定
使用する測定ユニット:高速電圧ユニット U8553
最速1 msサンプリングで測定できます。
1 msサンプリングは、圧力や振動など数10 Hzの各種センサー出力の記録に最適です。
ひずみも1 msサンプリングで測定
例:ひずみ測定
使用する測定ユニット:ひずみユニット U8554
ひずみゲージを直接接続して、最速1 msサンプリングで測定できます。
ひずみゲージは配線長が長くなりがちで細くきれやすいという課題がありますが、無線ユニットを使えば、配線長を最短にできトラブルを防げます。
インバータ・バッテリー周辺の温度測定
例:温度測定
使用する測定ユニット:電圧・温度ユニット U8550
ユニバーサルユニット U8551
最速10 msサンプリングで測定できます。
温度と熱流の測定でBEVの熱マネジメント
LR8450とHukseflux製の熱流センサーを組み合わせて、熱流を測定できます。熱流を測定すると熱の動きを見ることができます。温度測定に加え、熱の移動方向を確認することができるので、熱マネジメントの実証に役立ちます。
GENNECTシリーズを活用して計測をもっと便利に
HIOKIのGENNECTシリーズを活用することで、測定業務の効率化を実現します。
・遠隔地にある計測器にいつでもどこでもアクセス
GENNECT Cloud
「GENNECT Cloud」は誰でも簡単に開始できる遠隔計測サービスです。
インターネット回線につなげば最新の測定値の確認やアラーム送信、測定ファイルの回収や遠隔操作を手軽に実現できます。
GENNECT Remote
「GENNECT Remote」は携帯回線と通信機器をセットでご提供している有償の遠隔計測サービスです。
ネットワークの知識も設置工事も必要なくGENNECT Cloudに接続することができます。
・複数の計測器を組み合わせて同時測定
GENNECT One + GENNECT Cloud
「GENNECT One」はLAN内にある複数の計測器を一元管理できる無償のWindowsアプリです。HIOKIのCloudサービス「GENNECT Cloud」と合わせて利用すれば、LAN外からの遠隔計測を実現できます。
基本仕様
最大ユニット 接続台数 |
直結ユニット4台 | |||||
---|---|---|---|---|---|---|
接続可能ユニット (直結ユニット) |
U8550, U8551, U8552, U8553, U8554, U8555(U8555は本体V2.00以降対応), U8556(U8556は本体V2.20以降対応) | |||||
測定ch数 | 直結ユニットでアナログ最大120 ch CANユニットU8555は1ユニットで最大500 chまで入力可能 |
|||||
パルス/ロジック入力 | [チャネル数] 8ch (本体とGND共通, 非絶縁, パルス/ロジック入力を1chずつ排他設定) [入力形態] 無電圧接点, オープンコレクター, 電圧 [積算] 0〜1000Mパルス, 分解能 1パルス [回転速度] 0〜5000/n (r/s) , 分解能 1/n (r/s), 0〜300000/n (r/min) , 分解能 1/n (r/min), nは1回転当りのパルス数で1〜1000 [ロジック入力] 記録間隔ごとに1または0を記録 |
|||||
記録間隔 | 1 ms※, 2 ms※, 5 ms※ (※1 ms/Sユニットを使用時のみ設定可能), 10 ms〜1 h, 22設定, データ更新間隔をユニットごとに設定可能 | |||||
データ保存 | SDメモリカード/USBメモリ選択 (HIOKI純正オプションのみ動作保証) | |||||
LAN インターフェイス |
100BASE-TX/1000BASE-T, DHCP, DNS対応, 機能: Logger Utilityソフトによるデータ収集/条件設定, 通信コマンドによる設定/記録制御, FTPサーバー/クライアント, HTTPサーバー, メール送信, NTPクライアント | |||||
USB インターフェイス |
USB2.0準拠 ×2 (USBメモリ, キーボード, ハブ接続), ×1 (Logger Utilityによるデータ収集/条件設定, 通信コマンドによる設定/記録制御, SDメモリカードのデータをPCに転送) | |||||
SDカードスロット | SD規格準拠 ×1 (SD/SDHCメモリカード対応), 動作保証: Z4001, Z4003 | |||||
表示体 | 7インチTFTカラー液晶 (WVGA 800 × 480ドット) | |||||
機能 | SDカード/USBメモリへリアルタイム保存, 数値/波形演算, 警報出力8ch, 電圧出力2端子 (5 V / 12 V / 24 V切り替え可能) | |||||
電源 | [ACアダプタ] Z1014 (AC100〜240 V, 50/60 Hz), 95 VA Max. (ACアダプタ含む), 28 VA Max. (本体のみ) [バッテリパック] Z1007 (2個装着可能)/連続使用時間 4 h (2個使用参考値), 20 VA Max. [外部電源] DC 10〜30 V, 28 VA Max. |
|||||
寸法・質量 | ユニットなし: 272W × 145H × 43D mm (突起物を含まない), 1108 g (バッテリ含まず) ユニット2個装着時: 272W × 198H × 63D mm (突起物を含まない) ユニット4個装着時: 272W × 252H × 63D mm (突起物を含まない) |
|||||
付属品 | クイックスタートマニュアル ×1, LOGGER Application Disc (クイックスタートマニュアル, 詳細取扱説明書, ロガーユーティリティ, ロガーユーティリティ取扱説明書, CANエディタ, CANエディタ取扱説明書, 通信コマンド説明書) ×1, USBケーブル ×1, ACアダプタZ1014 ×1 |
直結入力ユニット (7)
入力関係 (5)
AC/DCカレントセンサを接続するには、電流モジュール U8556が必要です。

¥17,600(税込 ¥19,360)
(アナログ出力), 長さ3 m
¥24,200(税込 ¥26,620)
使用温度範囲 −180〜200℃, 許容差 クラス2, 長さ 5 m, 素線径 φ0.32 mm, 5本/1 set
¥24,200(税込 ¥26,620)
使用温度範囲 −180〜200℃, 許容差 クラス2, 長さ 5 m, 素線径 φ0.32 mm, 5本/1 set
保存メディア (3)
メディア購入時のご注意
弊社オプションの保存メディアを必ず使用してください。弊社オプション以外の保存メディアを使用すると、正常に保存、読み出しができない場合があり、動作保証はできません

¥15,400(税込 ¥16,940)
2 GB

¥36,300(税込 ¥39,930)
8 GB

¥71,500(税込 ¥78,650)
16 GB, 長寿命・高信頼性のSLCタイプフラッシュメモリ採用
電源 (3)
ACアダプタはLR8450, LR8450-01に標準付属

¥2,400(税込 ¥2,640)
本体用, DC駆動, 外部バッテリ接続用, 末端未加工, 約 2 m

¥15,400(税込 ¥16,940)
Li-ion,本体で充電

¥15,400(税込 ¥16,940)
AC 100〜240 V
ケース・スタンド (2)

¥46,200(税込 ¥50,820)
オプション収納可能

¥26,400(税込 ¥29,040)

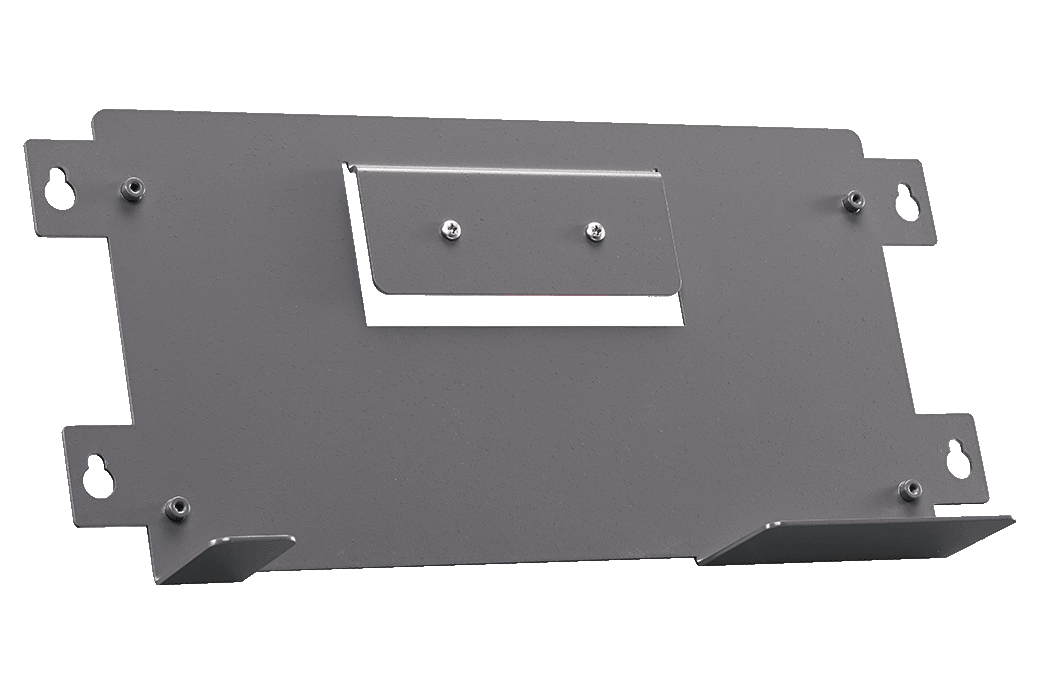

壁掛け用
PC計測 (6)
ロガーユーティリティ、CANエディタは標準付属

¥4,000(税込 ¥4,400)
ストレート, クロス変換コネクタ付属, 5 m
