Registrador de datos LR8450

Registrador portátil de muestreo de 1 ms ampliable a 120 canales con su elección de módulos enchufables

Hioki Memory HiLoggers son registradores de datos de alta velocidad para registrar múltiples canales de señales de voltaje, temperatura, resistencia o humedad; algunos modelos brindan un aislamiento completo entre canales y una fuerte resistencia al ruido. El LR8450 ofrece muestreo de 1 ms en hasta 120 canales y se puede emparejar con 5 tipos diferentes de módulos enchufables. Los módulos miden la tensión y la distorsión, ideales para aplicaciones automotrices que involucran la evaluación de componentes de vehículos, así como equipos robóticos.

Ejemplo de medición real utilizando CAN Unidad

Este video muestra cómo se utilizan MEMORY Registrador LR8450-01 y CAN Unidad para medir la temperatura de un vehículo real. Los datos analógicos que miden la temperatura dentro del vehículo y los datos CAN se muestran simultáneamente en la forma de onda en tiempo real. También puede ver cómo se emiten los datos analógicos medidos como señales CAN en tiempo real.

Registro estable, incluso a altos voltajes y frecuencias. Minimizar los efectos del ruido.

El LR8450 reduce los efectos del ruido para ofrecer un registro estable, incluso a altos voltajes y frecuencias.
Los registradores de datos antiguos no podían registrar la temperatura con precisión en entornos ruidosos debido a los efectos de las altas frecuencias, que provocaban que los valores cambiaran o fluctuaran significativamente.
Hioki Memory Registrador LR8450 utiliza un diseño renovado para reducir drásticamente los efectos del ruido de alta frecuencia y es ideal para el registro de temperatura de inversores y baterías.

Características principales

  • Ampliable a 120 canales con módulos cableados/enchufables
  • Registre la salida de voltaje de la presión y otros sensores con una velocidad de muestreo de 1 ms
  • Conecte directamente el medidor de tensión y mida las señales en intervalos tan rápidos como de 1 ms
  • Los efectos significativamente reducidos del ruido le permiten medir con seguridad en áreas de alto voltaje y alta frecuencia, como alrededor de motores inversores

Nº de modelo (código de pedido)

Juego de registrador de datos LR8450LR8450 con C1012, Z4003, 2 x Z1007
Nota: La medición no es posible únicamente con el LR8450. Se requieren uno o más módulos enchufables (se venden por separado).

Reducción de emisiones de alcance 3 mediante el registro del consumo actual y la pérdida de energía térmica.

Para alcanzar los objetivos de emisiones de Alcance 3 (*1) y garantizar la alineación con los objetivos de descarbonización, es importante comprender con precisión el impacto de nuestros productos en el medio ambiente.
Ofreceremos consejos para ayudar a los desarrolladores que se esfuerzan por cumplir con el Alcance 3, centrándonos en técnicas para identificar pérdidas de energía en componentes electrónicos mediante la adquisición de datos de corriente y temperatura.

Para más detalles, haga clic aquí.

Medición de la corriente de fuga en la gestión de energía de vehículos eléctricos

En el ámbito de la movilidad eléctrica, especialmente los vehículos eléctricos (EV), la ampliación de la autonomía es una de las prioridades más importantes. Para aumentar la autonomía, es importante medir el consumo de energía y la corriente de fuga no sólo de las baterías y los sistemas de propulsión, que utilizan una gran cantidad de energía, sino también de dispositivos como las ECU y los accesorios eléctricos.

Para más detalles, haga clic aquí.

Conecte galgas extensiométricas directamente y realice mediciones en tan solo 1 ms.

El Memory Registrador LR8450 es un registrador de datos que puede medir la tensión a través de galgas extensiométricas conectadas directamente. Capaz de registrar frecuencias del orden de decenas de hercios gracias al muestreo de hasta 1 ms, el LR8450 es ideal para medir la tensión y la carga en piezas móviles y la tensión en componentes como frenos y tuberías. Y debido a que puede acomodar una combinación de varias unidades de medición, el LR8450 puede medir simultáneamente la tensión, la temperatura y el voltaje según sea necesario.

Obtenga hasta 120 canales de entrada simplemente agregando un total de cuatro módulos enchufables

Medición de muestreo síncrono analógico 600 CH [Desde V2.10]

Se puede medir el muestreo sincronizado de hasta 5 módulos enchufables (600 canales analógicos) cuando se conectan múltiples terminales de sincronización externa del LR8450 (SYNC.IN, SYNC.OUT).

Nota: Esta función no se puede utilizar cuando los módulos inalámbricos están conectados.

Salida de muestra de una variedad de sensores, incluidos sensores de presión de 1 ms

Use el modelo Unidad de voltaje de alta velocidad U8553

Mide a una frecuencia de muestreo de hasta 1 ms.
La frecuencia de muestreo de 1 ms es la mejor combinación para medir las salidas de los sensores con una respuesta de frecuencia inferior a 100 Hz, por ejemplo, sensores de presión y vibración.

Mida la deformación con una frecuencia de muestreo de 1 ms

Ejemplo: medición de deformación

Utilice el modelo Unidad de deformación U8554

Conecte galgas extensométricas directamente y mida a una velocidad de muestreo de hasta 1 ms.
Los extensómetros tienden a tener cables largos y delgados que se rompen fácilmente, pero ese posible problema se puede evitar utilizando módulos inalámbricos para minimizar la longitud del cable.

Medir la temperatura cerca de un inversor o batería

Ejemplo: medición de temperatura

Modelos de uso:
Unidad de voltaje/temperatura U8550
Unidad universal U8551

Mide a una frecuencia de muestreo de hasta 10 ms.

Gestión térmica de la batería EV mediante la medición de la temperatura y el flujo de calor

El flujo de calor se puede medir combinando el LR8450 con el sensor de flujo de calor FHF05. Dado que estos sensores permiten confirmar tanto la temperatura como la dirección del movimiento del calor, son útiles a la hora de validar la gestión térmica.

Aprende más.

Servicio de nube dedicado para la serie GENNECT Hioki's

Puede acceder a instrumentos remotos en cualquier momento y en cualquier lugar

GENNECT Cloud
"GENNECT Cloud" es un servicio de medición remota que cualquiera puede iniciar fácilmente.
Al conectarse a Internet, puede comprobar fácilmente los últimos valores de medición, enviar alarmas, recopilar archivos de medición y realizar control remoto.

GENNECT One
"GENNECT One" es una aplicación gratuita de Windows que proporciona gestión central de múltiples instrumentos en una LAN. Al iniciar sesión en GENNECT Cloud desde GENNECT One, puede ir más allá de su LAN y conectarse a instrumentos en ubicaciones remotas.

Haga clic aquí para ver el sitio especial de GENNECT

Especificaciones básicas

Precisión garantizada: 1 año
máx. número de módulos conectables 4 módulos enchufables
Módulos conectables
(Módulos enchufables)		 U8550, U8551, U8552, U8553, U8554, U8555
(U8555: compatible con V2.00 o posterior)
Nº de canales de medida Hasta 120 canales con módulos enchufables.
U8555 puede ingresar hasta 500 canales por unidad.
Entrada de pulso/lógica [Número de canales] 8 canales (GND común, no aislado, configuración exclusiva para entrada de pulso/lógica para canales individuales)
[Formato de entrada adaptable] Contacto sin tensión, colector abierto o entrada de tensión
[Recuento] Pulso de 0 a 1000 M, resolución de 1 pulso
[Velocidad de rotación] 0 a 5000/n (r/s), 1/n (r/s) resolución, 0 a 300 000/n (r/min.), 1/n (r/min.) resolución, n: Número de pulsos por rotación (1 a 1000)
[Entrada lógica] Graba 1 o 0 para cada intervalo de grabación
Intervalos de registro 1 ms*, 2 ms*, 5 ms* (*: solo se puede configurar cuando se utilizan módulos de 1 ms/S), de 10 ms a 1 hora, 22 selecciones (el intervalo de actualización de datos se puede configurar para cada unidad
Almacenamiento de datos Tarjeta de memoria SD/Unidad USB (seleccionable por el usuario)
(Solo se garantiza el funcionamiento de los medios de almacenamiento vendidos por HIOKI)
interfaz LAN 100BASE-TX/1000BASE-T, DHCP, compatibilidad con DNS,
Funciones: Adquisidor de datos, configuración de condiciones utilizadas con el software Logger Utility, configuración de ajustes y control de grabación mediante comandos de comunicaciones, servidor FTP/cliente FTP, servidor HTTP, transmisión de correo electrónico, cliente NTP
interfaz USB Receptáculo serie A × 2: compatible con USB 2.0 (unidad USB, teclado o concentrador)
Receptáculo serie mini-B × 1: Adquisidor de datos, configuración de condición utilizada con la utilidad Logger, configuración de ajustes y control de grabación mediante comandos de comunicaciones, transferencia de datos desde una tarjeta de memoria SD conectada a una computadora
ranura para tarjetas SD Ranura compatible con el estándar SD × 1 (con compatibilidad con tarjeta de memoria SD/tarjeta de memoria SDHC), opciones de funcionamiento garantizado: ‌Z4001, Z4003
Mostrar Pantalla de cristal líquido en color TFT de 7 pulgadas (WVGA 800 × 480 píxeles)
Funciones Guarde datos de forma de onda en tiempo real en la tarjeta de memoria SD o unidad USB, cálculos de valores numéricos, cálculos de forma de onda, salida de alarma de 8 canales, salida de voltaje ×2 (5 V/12 V/24 V seleccionable)
Alimentación [Adaptador de CA] Usando el Z1014 (100 a 240 V CA, 50/60 Hz), 95 VA máx. (incluido el adaptador de CA), 28 VA máx. (exclusivo del adaptador de CA)
[Paquete de baterías] Usando el Z1007 (tiene capacidad para 2 baterías), uso continuo 4 h (valor de referencia para 2 piezas), 20 VA máx.
[Alimentación externa] 10 a 30 V CC, 28 VA máx.
Dimensiones y masa Sin ningún módulo: 272 mm (10,71 pulgadas) de ancho × 145 mm (5,71 pulgadas) de alto × 43 mm (1,69 pulgadas) de profundidad (excluyendo las protuberancias), 1108 g (39,1 oz) (sin incluir el paquete de baterías)
Con 2 módulos: 272 mm (10,71 pulgadas) de ancho × 198 mm (7,80 pulgadas) de alto × 63 mm (2,48 pulgadas) de profundidad (excluyendo las protuberancias)
Con 4 módulos: 272 mm (10,71 pulgadas) de ancho × 252 mm (9,92 pulgadas) de alto × 63 mm (2,48 pulgadas) de profundidad (excluyendo las protuberancias)
Accesorios incluidos Manual de inicio rápido ×1, Disco de la aplicación LOGGER (Manual de inicio rápido, Manual de instrucciones, Utilidad del registrador, Manual de instrucciones de la utilidad del registrador, Editor CAN, Manual de instrucciones del editor CAN, Manual de instrucciones de comunicación) ×1, Cable USB ×1, Adaptador de CA Z1014 ×1

Plug-in Modules (7)

Unidad DEFENSA U8554

Más información

Deformación, tensión, transductor de galgas extensométricas, 5 canales, muestreo de 1 ms
Unidad DE TENSIÓN DE ALTA VELOCIDAD U8553

Más información

Voltaje, 5 canales, muestreo de 1 ms
Unidad DE VOLTAJE/TEMPERATURA U8552

Más información

Voltaje, temperatura (termopares), humedad, 30 canales, muestreo de 20 ms, 10 ms cuando el número de canales utilizados es 15 o menos
Unidad DE VOLTAJE/TEMPERATURA U8550

Más información

Voltaje/temperatura (termopares)/humedad, 15 canales, muestreo de 10 ms
Unidad UNIVERSAL U8551

Más información

Voltaje, temperatura (termopares, Pt100/1000, JPt100), humedad, resistencia, 15 canales, muestreo de 10 ms
Unidad PUEDE U8555

Más información

Entrada y salida CAN/ CAN FD conmutable, Máx. muestreo 10 ms (hasta 50 ch), hasta 500 ch (a 100 ms)
MÓDULO ACTUAL U8556

Más información

• Medición actual
• Muestreo de hasta 1 ms
• Hasta 5 canales

Input options (1)

Par termoeléctrico
*Solo por referencia. Por favor compre localmente.

SENSOR DE HUMEDAD Z2000

(Salida analógica), 3 m (9,84 pies) de longitud

Storage media (3)

Precaución al comprar un dispositivo de memoria

Utilice únicamente el dispositivo de memoria vendido por HIOKI. La compatibilidad y el rendimiento no están garantizados para dispositivos de memoria fabricados por otros fabricantes. Es posible que no pueda leer o guardar datos en dichos dispositivos.

TARJETA DE MEMORIA SD 2GB Z4001

2 GB de capacidad

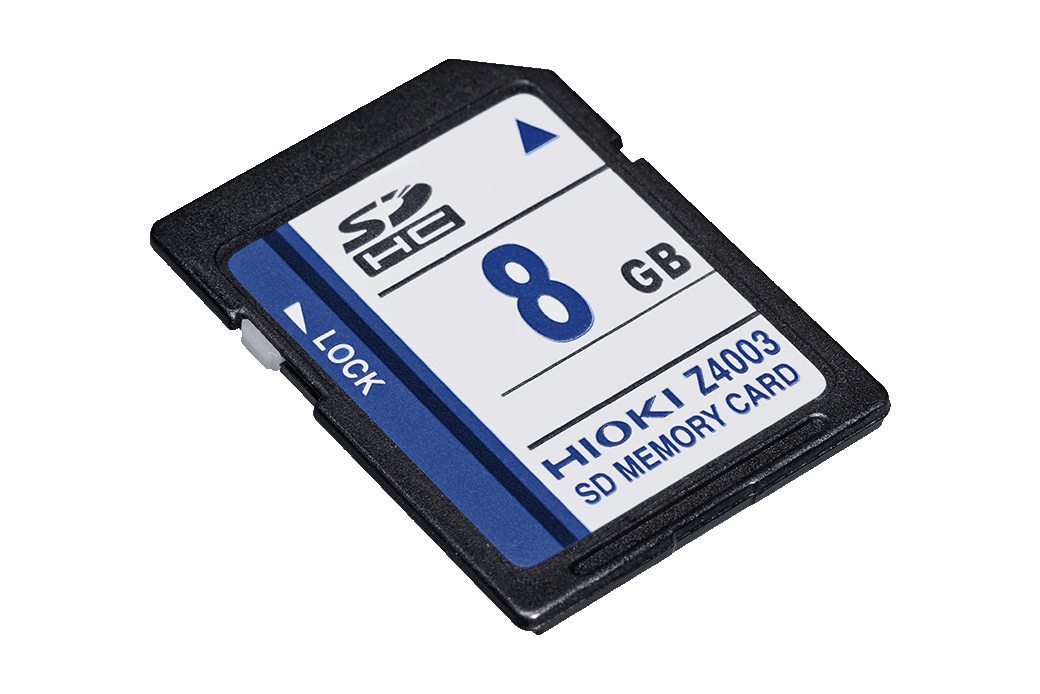

TARJETA DE MEMORIA SD Z4003

8 GB de capacidad

UNIDAD USB Z4006

16 GB, Memoria Flash SLC de larga duración y alta fiabilidad

Power supply (3)

*El adaptador de CA se incluye con el LR8450, LR8450-01

PAQUETE DE BATERÍA Z1007

Li-ion, carga mientras está instalado

ADAPTADOR DE CA Z1014

100 a 240 V CA

CABLE DE ALIMENTACIÓN L1012

Para unidad principal, unidad de CC, conexión a batería externa, extremos sin procesar, aprox. 2 m (6,6 pies)

Carrying cases / stands (2)

SOPORTE FIJO Z5040

Para instalar registrador en la pared

MALETÍN DE TRANSPORTE C1012

Incluye espacio para opciones.

PC peripherals (4)

LOGGER UTILITY es un paquete de software, la recopilación de datos en tiempo real será compatible con la actualización de la versión

CABLE LAN 9642

Cable Ethernet recto, suministrado con adaptador de conversión directo a cruzado, 5 m (16,4 pies)

UTILIDAD DE REGISTRADOR SF1000

Más información

• Para registradores de datos Hioki y HiLoggers de memoria
• El control de la medición de registradores, recolección de datos en tiempo real.
• Visualización de forma de onda, conversión de datos, cálculo, búsqueda, impresión
GENNECT ONE SF4000

Más información

- Emparejar automáticamente con los instrumentos de medición conectados a la LAN
- Muestra los datos adquiridos gráficamente en tiempo real
- Compatible con Windows
EDITOR DE LATAS SF1002

Más información

• Para registradores de datos Hioki y HiLoggers de memoria
• Software para configuración de la unidad CAN
• Recibir configuración de definición de canal
• Guardar y cargar archivos de definición de bus CAN

Wireless LAN model (1)

MEMORIA Registrador LR8450-01 (modelo de LAN inalámbrica)

Más información

• Canales de hasta 330 canales, entrada aislada
• DC V, temperatura, resistencia, distorsión, CAN, etc.
• Intervalo de grabación más rápido: 1 ms
