MEMÓRIA Registrador LR8450

Registrador portátil de amostragem de 1 ms expansível para 120 canais com sua escolha de módulos plug-in

Visão geral
Características
Especificações
Opções
Transferências
Formulários

Hioki Memory HiLoggers são registradores de dados de alta velocidade para registrar vários canais de sinais de tensão, temperatura, resistência ou umidade, alguns modelos fornecendo isolamento completo entre canais e forte resistência a ruído. O LR8450 oferece amostragem de 1 ms em até 120 canais e pode ser emparelhado com 5 tipos diferentes de módulos plug-in. Os módulos medem deformação e distorção, ideais para aplicações automotivas que envolvem a avaliação de componentes de veículos, bem como de equipamentos robóticos.

Exemplo de medição real usando CAN Unidade

Este vídeo mostra como o MEMORY Registrador LR8450-01 e a CAN Unidade são usados para medir a temperatura de um veículo real. Os dados analógicos que medem a temperatura no interior do veículo e os dados CAN são exibidos simultaneamente na forma de onda em tempo real. Você também pode ver como os dados analógicos medidos são emitidos como sinais CAN em tempo real.

Registro Estável - Mesmo em Altas Tensões e Frequências. Minimize os efeitos do ruído.

O LR8450 reduz os efeitos do ruído para fornecer registro estável, mesmo em altas tensões e frequências.
Os registradores de dados legados não conseguiam registrar a temperatura com precisão em ambientes barulhentos devido aos efeitos das altas frequências, o que fazia com que os valores mudassem ou flutuassem significativamente.
Hioki Memory Registrador LR8450 usa um design renovado para reduzir drasticamente os efeitos do ruído de alta frequência e é ideal para registro de temperatura de inversores e baterias.

Características principais

Expansível até 120 canais com módulos com fio/plug-in
Registre a saída de tensão da pressão e outros sensores com velocidade de amostragem de 1 ms
Conecte diretamente o medidor de tensão e meça sinais em intervalos tão rápidos quanto 1 ms
Efeitos significativamente reduzidos de ruído permitem que você meça com segurança em áreas de alta tensão e alta frequência, como em torno de motores de inversores

Nº do modelo (Código do pedido)

Kit de registrador de dados LR8450	LR8450 com C1012, Z4003, 2 x Z1007

Nota: A medição não é possível apenas com o LR8450. São necessários um ou mais módulos plug-in (vendidos separadamente).

Redução de emissões de escopo 3 através do registro do consumo atual e da perda de energia térmica

Para atingir as metas de emissões do Escopo 3 (*1) e garantir o alinhamento com as metas de descarbonização, é importante compreender com precisão o impacto dos nossos produtos no meio ambiente.
Ofereceremos dicas para auxiliar os desenvolvedores que buscam a conformidade com o Escopo 3, com foco em técnicas para identificar perdas de energia em componentes eletrônicos por meio da aquisição de dados de corrente e temperatura.

Para mais detalhes clique aqui.

Medição da corrente de fuga no gerenciamento de energia de veículos elétricos

No domínio da mobilidade elétrica, especialmente dos veículos elétricos (VE), a extensão da autonomia é uma das prioridades mais importantes. Para aumentar a autonomia, é importante medir o consumo de energia e a corrente de fuga não apenas para baterias e grupos motopropulsores, que utilizam uma grande quantidade de energia, mas também para dispositivos como ECUs e acessórios elétricos.

Para mais detalhes clique aqui.

Conecte os strain gages diretamente e faça medições em apenas 1 ms.

O Memory Registrador LR8450 é um registrador de dados que pode medir tensão através de strain gages diretamente conectados. Capaz de gravar em frequências da ordem de dezenas de hertz graças à amostragem de até 1 ms, o LR8450 é ideal para medir tensão e carga em peças móveis e tensão em componentes como freios e tubos. E porque pode acomodar uma mistura de várias unidades de medição, o LR8450 pode medir simultaneamente tensão, temperatura e tensão, conforme necessário.

Ganhe até 120 canais de entrada simplesmente adicionando um total de quatro módulos plug-in

Medição de Amostragem Síncrona Analógica de 600 CH [Desde V2.10]

Amostragem sincronizada de até 5 módulos plug-in (600 canais analógicos) podem ser medidos quando vários terminais de sincronização externos do LR8450 (SYNC.IN, SYNC.OUT) estão conectados.

Nota: Esta função não pode ser usada quando os módulos sem fio estão conectados.

Saída de amostra de uma variedade de sensores, incluindo sensores de pressão de 1 ms

Use o modelo de unidade de tensão de alta velocidade U8553

Mede a uma taxa de amostragem de até 1 ms.
A taxa de amostragem de 1 ms é a melhor combinação para medir as saídas do sensor com uma resposta de frequência inferior a 100 Hz, por exemplo, sensores de pressão e vibração.

Meça a tensão com uma taxa de amostragem de 1 ms

Exemplo: medição de deformação

Utilize Unidade de Tensão modelo U8554

Conecte medidores de tensão diretamente e meça a uma taxa de amostragem de até 1 ms.
Os extensômetros tendem a ter fios longos e finos que se quebram facilmente, mas essa armadilha potencial pode ser evitada usando módulos sem fio para que o comprimento do fio seja minimizado.

Meça a temperatura perto de um inversor ou bateria

Exemplo: medição de temperatura

Modelos de uso:
Unidade de tensão/temperatura U8550
Unidade Universal U8551

Mede a uma taxa de amostragem de até 10 ms.

Gerenciamento térmico da bateria EV medindo a temperatura e o fluxo de calor

O fluxo de calor pode ser medido combinando o LR8450 com o sensor de fluxo de calor FHF05. Como esses sensores permitem confirmar a temperatura e a direção do movimento do calor, eles são úteis para validar o gerenciamento térmico.

Saber mais.

Serviço de nuvem dedicado para a série GENNECT Hioki's

Você pode acessar instrumentos remotos a qualquer hora e em qualquer lugar

GENNECT Cloud
"GENNECT Cloud" é um serviço de medição remota que qualquer pessoa pode iniciar facilmente.
Ao conectar-se à Internet, você pode verificar facilmente os valores de medição mais recentes, enviar alarmes, coletar arquivos de medição e realizar controle remoto.

GENNECT One
"GENNECT One" é um aplicativo gratuito do Windows que fornece gerenciamento central de vários instrumentos em uma LAN. Ao fazer login no GENNECT Cloud a partir GENNECT One, você pode ir além da sua LAN e conectar-se a instrumentos em locais remotos.

Clique aqui para o site especial da GENNECT

Especificações básicas

Precisão garantida: 1 ano

Máx. número de módulos conectáveis	4 módulos plug-in
Módulos conectáveis (Módulos de encaixe)	U8550, U8551, U8552, U8553, U8554, U8555 (U8555: compatível com V2.00 ou posterior)
Nº de canais de medição	Até 120 canais com módulos plug-in. O U8555 pode inserir até 500 canais por unidade.
Pulso/entrada lógica	[Número de canais] 8 canais (GND comum, não isolado, configuração exclusiva para entrada de pulso/lógica para canais individuais) [Formato de entrada adaptável] Contato sem tensão, coletor aberto ou entrada de tensão [Contagem] Pulso de 0 a 1000 M, resolução de 1 pulso [Velocidade de rotação] 0 a 5000/n (r/s), resolução de 1/n (r/s), resolução de 0 a 300.000/n (r/min.), resolução de 1/n (r/min.), n: Número de pulsos por rotação (1 a 1000) [Entrada lógica] Grava 1 ou 0 para cada intervalo de gravação
Intervalos de gravação	1 ms, 2 ms, 5 ms* (*: pode ser definido apenas ao usar módulos de 1 ms/S), 10 ms a 1 hora, 22 seleções (o intervalo de atualização de dados pode ser definido para cada unidade
Armazenamento de dados	Cartão de memória SD/unidade USB (selecionável pelo usuário) (Somente as mídias de armazenamento vendidas pela HIOKI são garantidas para operação)
Interface LAN	100BASE-TX / 1000BASE-T, DHCP, suporte a DNS, Funções: Aquisição de dados, configurações de condições usadas com o software Logger Utility, configuração de configurações e controle de gravação usando comandos de comunicação, servidor FTP / cliente FTP, servidor HTTP, transmissão de e-mail, cliente NTP
Interface USB	Receptáculo Série A × 2: compatível com USB 2.0 (unidade USB, teclado ou hub) Receptáculo série mini-B × 1: aquisição de dados, configurações de condição usadas com o Logger Utility, configuração de configurações e controle de gravação usando comandos de comunicação, transferência de dados de um cartão de memória SD conectado para um computador
slot para cartão SD	Slot compatível com o padrão SD × 1 (com suporte para cartão de memória SD/cartão de memória SDHC), Opções de operação garantida: ‌Z4001, Z4003
Exibição	Tela de cristal líquido colorida TFT de 7 polegadas (WVGA 800 × 480 pixels)
Funções	Salve dados de forma de onda em tempo real no cartão de memória SD ou unidade USB, cálculos de valor numérico, cálculos de forma de onda, saída de alarme de 8 canais, saída de tensão ×2 (5 V /12 V /24 V selecionável)
Fonte de energia	[Adaptador CA] Usando o Z1014 (100 a 240 V CA, 50/60 Hz), 95 VA máx. (incluindo adaptador AC), 28 VA máx. (exclusivo do adaptador AC) [Bateria] Usando o Z1007 (acomoda 2 baterias), uso contínuo 4 horas (valor de referência para 2 peças), 20 VA máx. [Alimentação externa] 10 a 30 V CC, 28 VA máx.
Dimensões e massa	Sem nenhum módulo: 272 mm (10,71 pol) L × 145 mm (5,71 pol) A × 43 mm (1,69 pol) D (excluindo saliências), 1108 g (39,1 oz) (excluindo a bateria) Com 2 módulos: 272 mm (10,71 pol) L × 198 mm (7,80 pol) A × 63 mm (2,48 pol) D (excluindo saliências) Com 4 módulos: 272 mm (10,71 pol) L × 252 mm (9,92 pol) A × 63 mm (2,48 pol) D (excluindo saliências)
Acessórios incluídos	Manual de início rápido ×1, LOGGER Application Disc (Manual de início rápido, manual de instruções, utilitário Logger, manual de instruções do utilitário Logger, editor CAN, manual de instruções do editor CAN, manual de instruções de comunicação) ×1, cabo USB ×1, adaptador CA Z1014 ×1

Plug-in Modules (7)

Unidade TENSÃO U8554

Saber mais

Transdutor de tensão, tensão, medidor de tensão, 5 canais, amostragem de 1 ms

Unidade TENSÃO DE ALTA VELOCIDADE U8553

Saber mais

Voltagem, 5 canais, amostragem de 1 ms

Unidade TENSÃO/TEMP U8552

Saber mais

Tensão, temperatura (termopares), umidade, 30 canais, amostragem de 20 ms, 10 ms quando o número de canais usados for 15 ou menos

Unidade TENSÃO/TEMP U8550

Saber mais

Tensão/temperatura (termopares)/umidade, 15 canais, amostragem de 10 ms

Unidade UNIVERSAL U8551

Saber mais

Tensão, Temperatura (termopares, Pt100/1000, JPt100), Umidade, Resistência, 15 ch, amostragem de 10 ms

Unidade CAN U8555

Saber mais

Entrada e saída CAN / CAN FD comutável, máx. amostragem 10 ms (até 50 ch), até 500 ch (a 100 ms)

MÓDULO ATUAL U8556

Saber mais

• Medição atual
• Amostragem de até 1 ms
• Até 5 canais

Input options (1)

Par termoelétrico
*Apenas para referência. Por favor, compre localmente.

SENSOR DE UMIDADE Z2000

(Saída analógica), comprimento de 3 m (9,84 pés)

Storage media (3)

Precaução na compra de dispositivo de memória

Use apenas o dispositivo de memória vendido pela HIOKI. A compatibilidade e o desempenho não são garantidos para dispositivos de memória de outros fabricantes. Você pode não conseguir ler ou salvar dados nesses dispositivos.

CARTÃO DE MEMÓRIA SD 2GB Z4001

2 GB de capacidade

CARTÃO DE MEMÓRIA SD Z4003

8GB de capacidade

UNIDADE USB Z4006

Memória Flash SLC de 16 GB, longa duração e alta confiabilidade

Power supply (3)

*O adaptador CA é fornecido com o LR8450, LR8450-01

BATERIA Z1007

Li-ion, carrega enquanto instalado

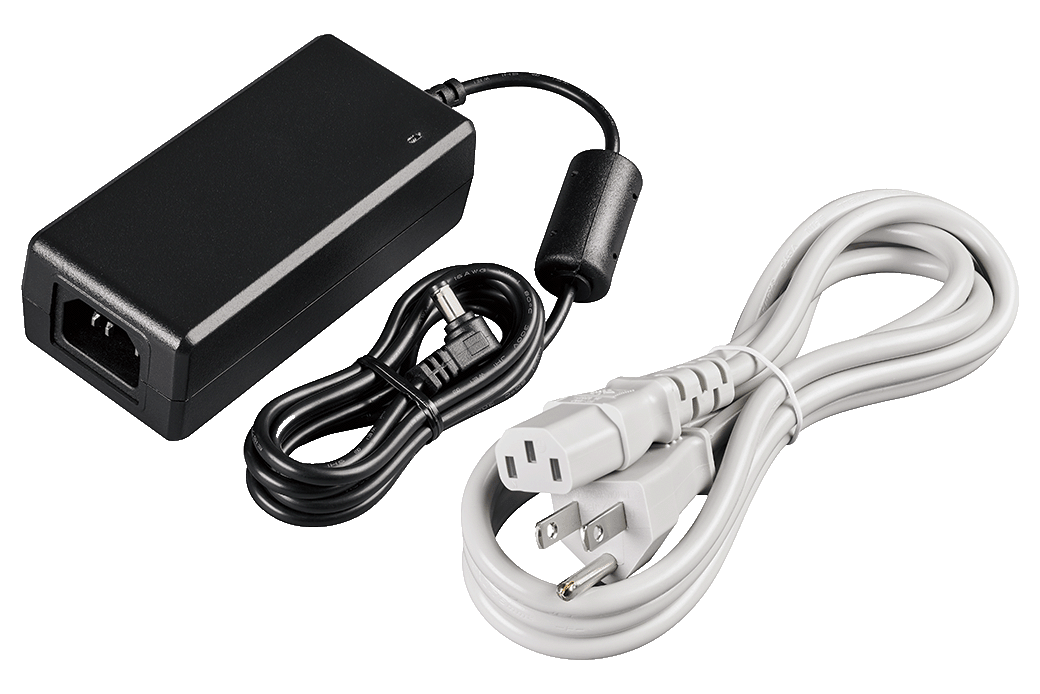

ADAPTADOR CA Z1014

100 a 240 V CA

CABO DE ALIMENTAÇÃO L1012

Para unidade principal, unidade DC, Conecte à bateria externa, Extremidades não processadas, Aprox. 2 m (6,6 pés)

Carrying cases / stands (2)

SUPORTE FIXO Z5040

Para instalar o registrador na parede

CAIXA DE TRANSPORTE C1012

Inclui espaço para opções

PC peripherals (4)

LOGGER UTILITY é um software empacotado, a coleta de dados em tempo real será suportada pela atualização da versão

CABO LAN 9642

Cabo Ethernet reto, fornecido com adaptador de conversão direta para cruzada, 5 m (16,4 pés)

UTILITÁRIO DE REGISTRO SF1000

Saber mais

• Para registradores de dados Hioki e HiLoggers de memória
• O controle da medição dos registradores, coleta de dados em tempo real
• Exibição de onda, conversão de dados, cálculo, pesquisa, impressão

GENNECT ONE SF4000

Saber mais

• Emparelhar automaticamente com instrumentos de medição conectados à LAN
• Exiba os dados adquiridos graficamente em tempo real
• Compatível com Windows

EDITOR CAN SF1002

Saber mais

• Para registradores de dados Hioki e HiLoggers de memória
• Software para configurações da unidade CAN
• Receber configurações de definição de canal
• Salvar e carregar arquivos de definição de barramento CAN
