ユニバーサルユニット U8551
10 msサンプリングで電圧・温度測定
インバータ・バッテリー周辺の温度を最速10 msサンプリングで測定
チャネル数：15ch
測定対象：電圧、温度(熱電対または測温抵抗体による測定)、湿度、抵抗
最高サンプリング：10 ms
特長
- 15ch、電圧、温度(熱電対, Pt100/1000, JPt100)、湿度、抵抗測定
- 15chを最速10 msサンプリング
形名（発注コード）
| U8551 | LR8450,LR8450-01用 | ¥98,700（税込 ¥108,570） |
|---|
U8551 のみでは測定できません。メモリハイロガー LR8450 もしくは LR8450-01 が別途必要です。
基本仕様
確度保証期間 1年
| 接続機種 | LR8450 メモリハイロガー (無線なしモデル) LR8450-01 メモリハイロガー (無線LAN搭載モデル) |
|||||
|---|---|---|---|---|---|---|
| 使用温湿度範囲 | -10℃～50℃、80% rh 以下 (結露しないこと) | |||||
| 保存温湿度範囲 | -20℃～60℃、80% rh 以下 (結露しないこと) | |||||
| 耐振動性 | JIS D 1601:1995 5.3(1), 1種: 乗用車, 条件: A 種相当 | |||||
| 付属品 | 取扱説明書×1, 取付用ねじ×2 | |||||
| 入力チャネル数 | 15ch (電圧, 熱電対または測温抵抗体による温度測定, 湿度, 抵抗についてchごと設定可能) | |||||
| 入力端子 | 押しボタン式端子台 (1ch あたり4 端子) | |||||
| 測定対象 | 電圧, 熱電対または測温抵抗体による温度測定, 湿度, 抵抗 | |||||
| 入力方式 | 半導体リレーによるスキャン方式 全ch 絶縁 (測温抵抗体, 抵抗, 湿度測定時は非絶縁) |
|||||
| 電圧測定 (分解能) | 10 ｍV f.s. (500 nV), 20 mV f.s. (1μV), 100 mV f.s. (5μV), 200 mV f.s. (10μV), 1 V f.s. (50μV), 2 V f.s. (100μV), 10 V f.s. (500μV), 20 V f.s. (1 mV), 100 V f.s. (5 mV), 1-5 V f.s. (500μV) | |||||
| 温度測定 (熱電対) | K: -100.00℃～1350.0℃ J: -100.00℃～1200.0℃ E: -100.00℃～1000.0℃ T: -100.00℃～400.0℃ N: -100.00℃～1300.0℃ R: 0.00℃～1700.0℃ S: 0.00℃～1700.0℃ B: 400.0℃～1800.0℃ C: 0.00℃～2000.0℃ |
|||||
| 温度測定 (Pt) | Pt100: -100.00℃～800.0℃ JPt100：-100.00℃～500.0℃ Pt1000：-100.00℃～800.0℃ |
|||||
| 抵抗測定 (分解能) | 10 Ω (0.5 mΩ), 20 Ω (1 mΩ), 100 Ω (5 mΩ), 200 Ω (10 mΩ) | |||||
オプション (3)

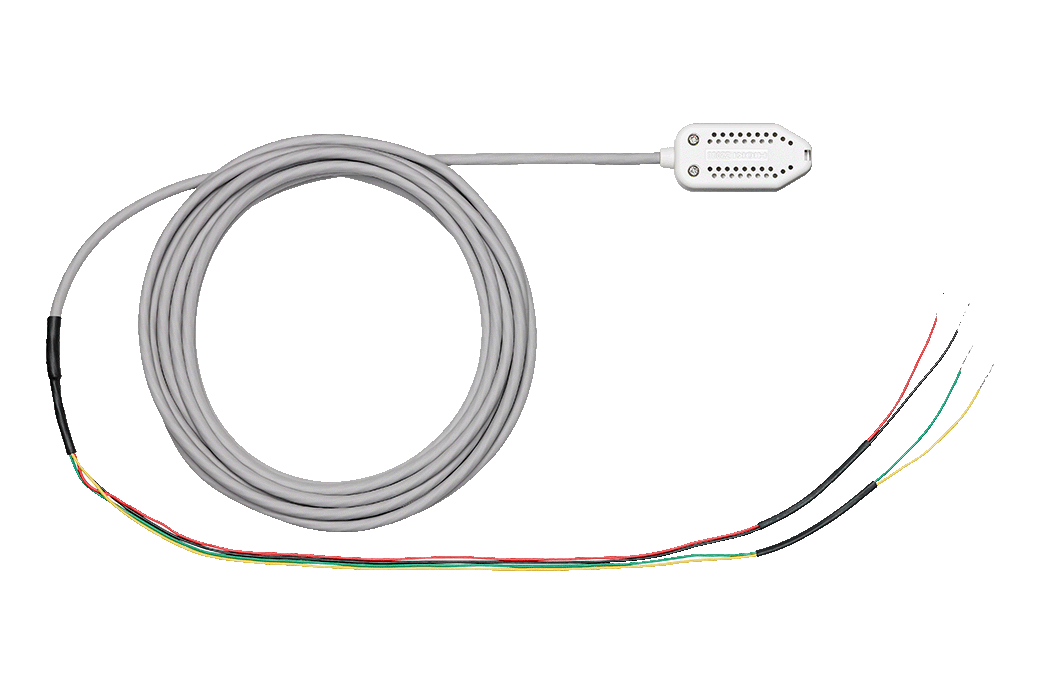

湿度センサ Z2000
¥17,600（税込 ¥19,360）
(アナログ出力), 長さ3 m
K熱電対 9810
¥24,200（税込 ¥26,620）
使用温度範囲 −180〜200℃, 許容差 クラス2, 長さ 5 m, 素線径 φ0.32 mm, 5本/1 set
T熱電対 9811
¥24,200（税込 ¥26,620）
使用温度範囲 −180〜200℃, 許容差 クラス2, 長さ 5 m, 素線径 φ0.32 mm, 5本/1 set
