ACリーククランプメータ CM4003 (出力・外部電源機能付き)

漏電探査をスマートに、より高精度に!

簡単!Z3210をHIOKIの対応測定器に接続するだけ!

簡単な接続で、HIOKI対応測定器をワイヤレス化。
測定値をタブレットやスマートフォンに転送。

Z3210の詳細はこちら

特長

  • ワイヤレス化に対応!スマホやタブレットに測定値を転送 (オプション:ワイヤレスアダプタ Z3210 装着時)
  • 測定データを無線でExcel® 帳票に直接転送入力 (ワイヤレスアダプタ Z3210 装着時)
  • 新設計のセンサで微小な漏れ電流を正確に検出(直径 φ40 mmまで)
  • 漏れ電流から負荷電流までワイドに測定
  • リーククランプの国際規格 IEC/EN 61557-13 の性能基準に準拠
  • 漏電トラブル対応・絶縁管理に
  • コンパレータ機能で探査時間を短縮
  • 出力機能(波形/RMS)で記録計と組み合わせて波形や変動を記録
  • 外部電源機能でACアダプタ(オプション)を使った長時間連続測定
  • CAT III 300 V

形名(発注コード)

CM4003 ワイヤレスアダプタ Z3210 付属なし ¥71,600(税込 ¥78,760)
CM4003-90 ワイヤレスアダプタ Z3210 付属あり ¥78,200(税込 ¥86,020)

Z3210装着でワイヤレス化に対応 無線通信機能で間欠漏電を手軽に見える化

ワイヤレスアダプタ Z3210(オプション)に対応。
スマホやタブレットに測定値を転送し、漏電発生個所と時間を簡単且つ効率的に確認できます。

Z3210の詳細はこちら

専用無償アプリGENNECT Crossへ転送

専用無償アプリGENNECT Cross では、測定結果の確認、管理、レポート作成が可能です。
測定現場の写真を撮影し、写真上に測定結果を転送入力、手書きでメモを書き込むなど、現場でスムーズにデータを管理できます。

※オプションのワイヤレスアダプタ Z3210によるBluetooth®通信を使用します。

さらに、HIOKIのクラウドサービスGENNECT Cloudと連携することで、クラウド上でデータの共有・管理ができます。

GENNECT Crossの詳細はこちら

測定データをExcel®帳票に転送入力

測定データをExcel®ファイルに直接転送入力できます。
Excel®ファイルを開き、セルを選択した状態でスタンバイします。
測定器の表示をホールドするとデータが転送され、選択したセルに測定値が入力されます。

※ ワイヤレスアダプタ Z3210によるBluetooth®通信を使用します。

定常漏電の探査に「写真図面機能」

測定場所の写真と測定値をセットで記録。
素早く確実に探査漏電個所を特定。

間欠漏電の探査に「イベント記録機能」

内部メモリーにイベント情報(時刻と電流値)を記録。
タブレットやスマートフォンでデータを回収して漏電の有無を確認。

新設計のセンサで微小な漏れ電流を正確に検出(IEC/EN 61557-13準拠)

コアとシールドに高透磁率磁性材料を使用。また、CTセンサは均一巻線構造。
リーククランプの国際規格 IEC/EN 61557-13 の性能基準に準拠。

高精度な漏れ電流測定

①ジョー内の測定感度が均一:電線位置の影響を受けにくく、零相電流も正確に測定できます
②外部磁界の影響を受けにくい:微小な漏れ電流を正確に検出できます
③高周波電流の影響をカット:漏電ブレーカーに近似した周波数特性で漏れ電流を測定できます

測定可能導体径最大φ40 mm

ジョーの測定可能導体径は最大φ40 mm。太いケーブルや複数のケーブルをまとめて挟めます。

出力機能と外部電源機能で長時間連続測定

波形/RMSの出力機能を搭載。記録計と組み合わせて波形や変動を記録できます。
外部電源機能は、ACアダプター(オプション)を使って長時間連続測定ができます。

基本仕様

確度保証期間 1年
交流電流レンジ 6.000 mA, 60.00 mA, 600.0 mA, 6.000 A, 60.00 A, 200.0 A, 6レンジ, 真の実効値整流
基本確度 45 Hz - 400 Hz: ±1.0% rdg ±5 dgt (6.000 mA〜6.000 A), ±1.5% rdg ±5 dgt (60.00 A, 200.0 A)
基本確度 15 Hz - 45 Hz, 400 Hz - 2 kHz: ±2.0% rdg ±5 dgt
確度規定範囲 0.060 mA ~ 200.0 A
交流電圧レンジ 機能なし
周波数レンジ 15.0 Hz ~ 2000 Hz
クレストファクタ 3 (200.0 A レンジ以外), 1.5 (200.0 A レンジ)
フィルタ機能 ON時カットオフ周波数 180 Hz ±30 Hz (-3 dB)
出力機能 RMS (実効値出力), WAVE (波形出力)
高調波 【Z3210装着時】電流における30次までの高調波レベル/含有率/総合高調波歪み率
※アプリケーションソフト (GENNECT Cross) にて表示可能
その他機能 最大/ 最小/ 平均/ 波高値最大/ 波高値最小値の表示, 表示値ホールド, オートホールド, バックライト, オートパワーセーブ, ブザー音, イベント件数表示, コンパレータ, 簡易イベント記録, 突入電流測定
表示 表示更新レート: 5回 / 秒
電源 単3アルカリ乾電池 (LR6) ×2, 連続使用時間: 48 h (Z3210 未装着時), 30 h (Z3210 装着時, 無線通信)
ACアダプタ Z1013 (DC 5 V, 2.6 A)
測定可能導体径 φ40 mm以下
寸法・質量 64W × 233H × 37D mm, 400 g

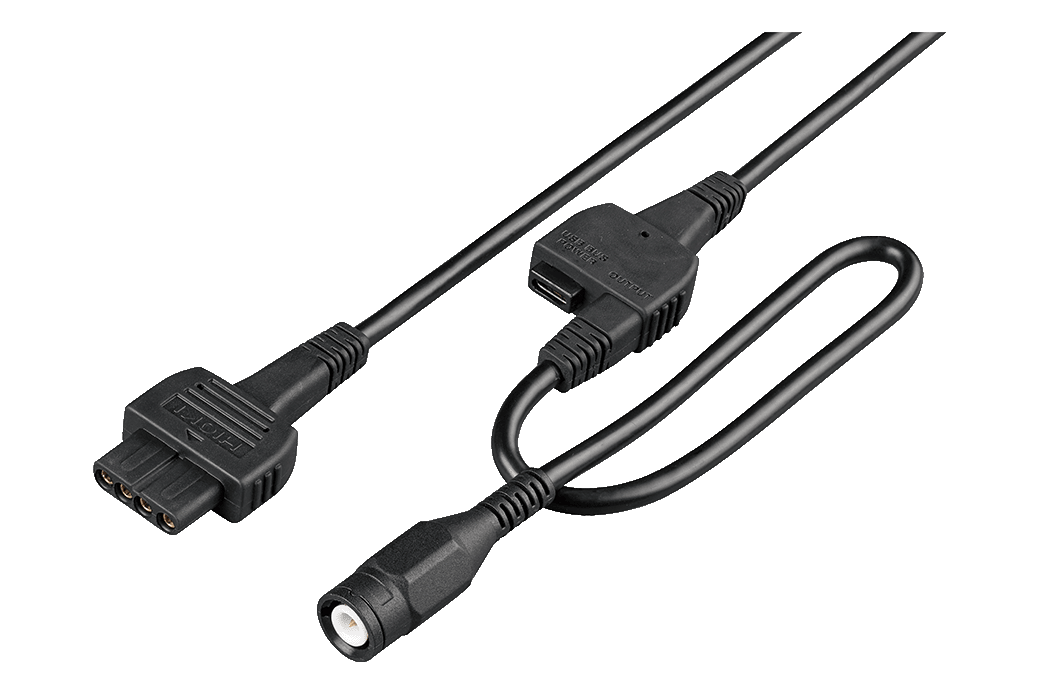

付属品 接続ケーブル L9097 ×1, USB ケーブル ×1, 携帯用ケース C0203 ×1, 取扱説明書 ×1, 使用上の注意 ×1, 単3アルカリ乾電池 (LR6) ×2
