ACリーククランプメータ CM4002
漏電探査をスマートに、より高精度に！
-
-
-
Z3210 装着時 -
特長
- ワイヤレス化に対応！スマホやタブレットに測定値を転送（オプション：ワイヤレスアダプタ Z3210 装着時)
- 測定データを無線でExcel® 帳票に直接転送入力 (ワイヤレスアダプタ Z3210 装着時)
- 新設計のセンサで微小な漏れ電流を正確に検出（直径 φ40 mmまで）
- 漏れ電流から負荷電流までワイドに測定
- リーククランプの国際規格 IEC/EN 61557-13 の性能基準に準拠
- 漏電トラブル対応・絶縁管理に
- コンパレータ機能で探査時間を短縮
- CAT IV 300 V
CAT III 600 V
形名（発注コード）
| CM4002 | ワイヤレスアダプタ Z3210 付属なし | ¥59,400（税込 ¥65,340） |
|---|---|---|
| CM4002-90 | ワイヤレスアダプタ Z3210 付属あり | ¥66,000（税込 ¥72,600） |

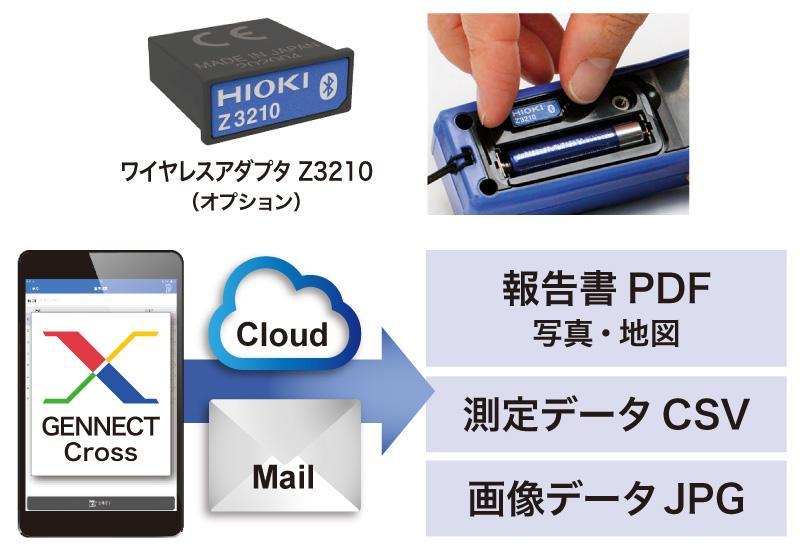

専用無償アプリGENNECT Crossへ転送
専用無償アプリGENNECT Cross では、測定結果の確認、管理、レポート作成が可能です。
測定現場の写真を撮影し、写真上に測定結果を転送入力、手書きでメモを書き込むなど、現場でスムーズにデータを管理できます。
※オプションのワイヤレスアダプタZ3210によるBluetooth®通信を使用します。
さらに、HIOKIのクラウドサービスGENNECT Cloudと連携することで、クラウド上でデータの共有・管理ができます。

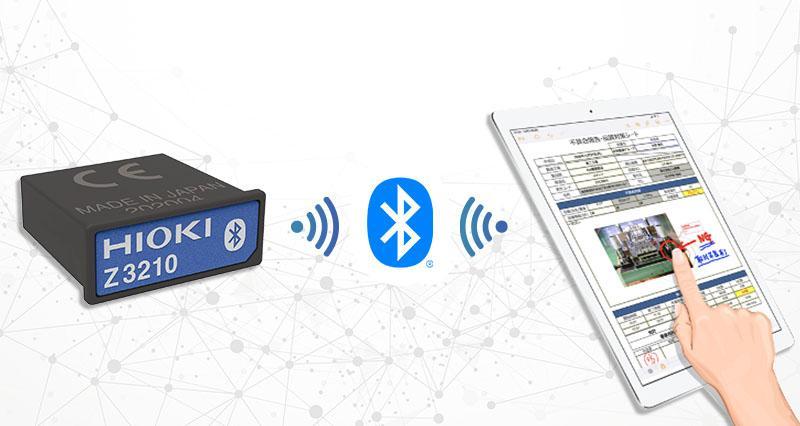

測定データをExcel®帳票に転送入力
測定データをExcel®ファイルに直接転送入力できます。
Excel®ファイルを開き、セルを選択した状態でスタンバイします。
測定器の表示をホールドするとデータが転送され、選択したセルに測定値が入力されます。
※ ワイヤレスアダプタ Z3210によるBluetooth®通信を使用します。

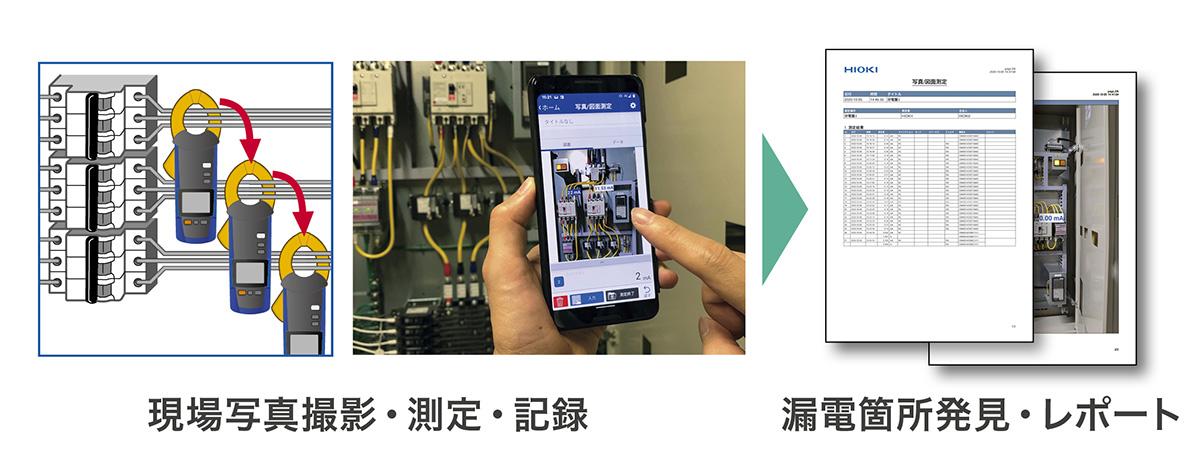

定常漏電の探査に「写真図面機能」
測定場所の写真と測定値をセットで記録。
素早く確実に探査漏電個所を特定。

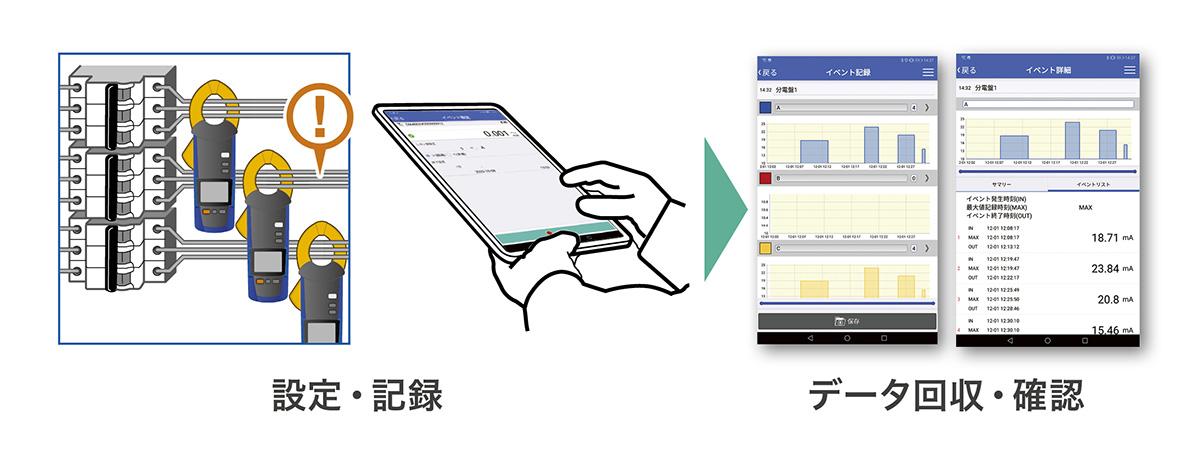

間欠漏電の探査に「イベント記録機能」
内部メモリーにイベント情報（時刻と電流値）を記録。
タブレットやスマートフォンでデータを回収して漏電の有無を確認。
新設計のセンサで微小な漏れ電流を正確に検出（IEC/EN 61557-13準拠）

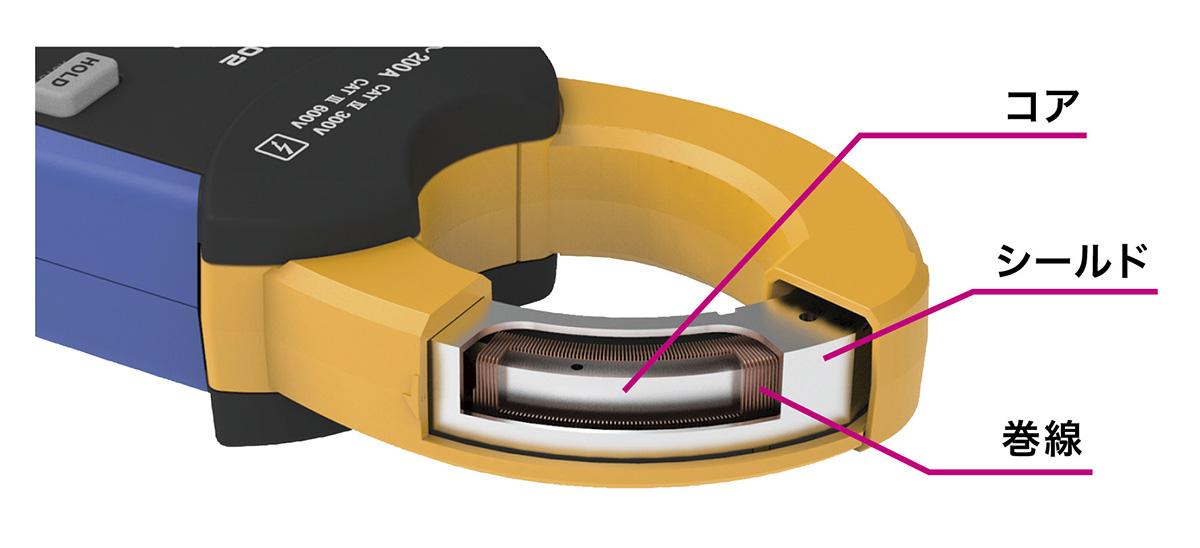

コアとシールドに高透磁率磁性材料を使用。また、CTセンサは均一巻線構造。
リーククランプの国際規格 IEC/EN 61557-13 の性能基準に準拠。

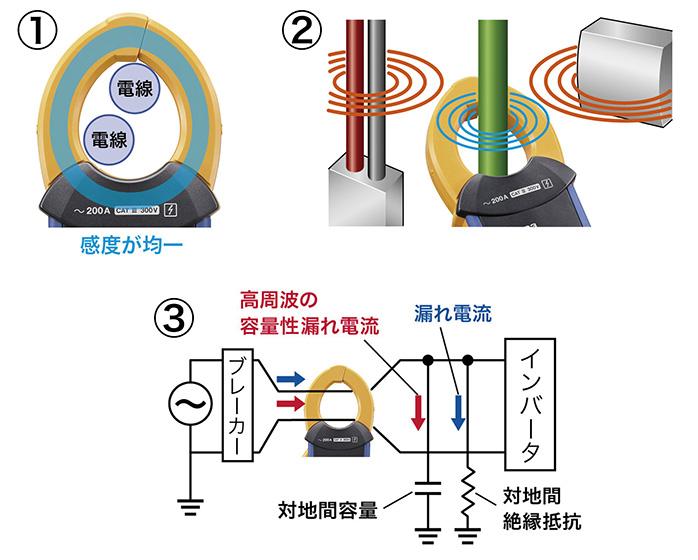

高精度な漏れ電流測定
①ジョー内の測定感度が均一：電線位置の影響を受けにくく、零相電流も正確に測定できます
②外部磁界の影響を受けにくい：微小な漏れ電流を正確に検出できます
③高周波電流の影響をカット：漏電ブレーカーに近似した周波数特性で漏れ電流を測定できます
測定可能導体径 最大φ40 mm
ジョーの測定可能導体径は最大φ40 mm。
太いケーブルや複数のケーブルをまとめて挟めます。
基本仕様
| 交流電流レンジ | 6.000 mA, 60.00 mA, 600.0 mA, 6.000 A, 60.00 A, 200.0 A, 6レンジ, 真の実効値整流 基本確度 45 Hz - 400 Hz: ±1.0% rdg ±5 dgt (6.000 mA〜6.000 A), ±1.5% rdg ±5 dgt (60.00 A, 200.0 A) 基本確度 15 Hz - 45 Hz, 400 Hz - 2 kHz: ±2.0% rdg ±5 dgt 確度規定範囲 0.060 mA ～ 200.0 A |
|||||
|---|---|---|---|---|---|---|
| 交流電圧レンジ | 機能なし | |||||
| 周波数レンジ | 15.0 Hz ～ 2000 Hz | |||||
| クレストファクタ | 3 (200.0 A レンジ以外), 1.5 (200.0 A レンジ) | |||||
| フィルタ機能 | ON時カットオフ周波数 180 Hz ±30 Hz (-3 dB) | |||||
| 出力機能 | 機能なし | |||||
| 高調波 | 【Z3210装着時】電流における30次までの高調波レベル/含有率/総合高調波歪み率 ※アプリケーションソフト (GENNECT Cross) にて表示可能 |
|||||
| その他機能 | 最大/ 最小/ 平均/ 波高値最大/ 波高値最小値の表示, 表示値ホールド, オートホールド, バックライト, オートパワーセーブ, ブザー音, イベント件数表示, コンパレータ, 簡易イベント記録, 突入電流測定 | |||||
| 表示 | 表示更新レート: 5回 / 秒 | |||||
| 電源 | 単3アルカリ乾電池 (LR6) ×2, 連続使用時間: 48 h (Z3210 未装着時), 30 h (Z3210 装着時, 無線通信) | |||||
| 測定可能導体径 | φ40 mm以下 | |||||
| 寸法・質量 | 64W × 233H × 37D mm, 400 g | |||||
| 付属品 | 携帯用ケース C0203 ×1, 取扱説明書 ×1, 使用上の注意 ×1, 単3アルカリ乾電池 (LR6) ×2 | |||||
