クランプオンプローブ 9018-50
手軽なクランプで波形記録、高調波解析用途に
特長
- 最適な電流レンジが選べる6レンジ構成
- 電力測定、高調波解析など、より正確な波形記録/解析用途に
- CAT III 600 V
形名(発注コード)
9018-50 | 広帯域タイプ・BNC端子 | ¥33,000(税込 ¥36,300) |
---|
※50/60 Hz商用電源ライン用 (電源不要)

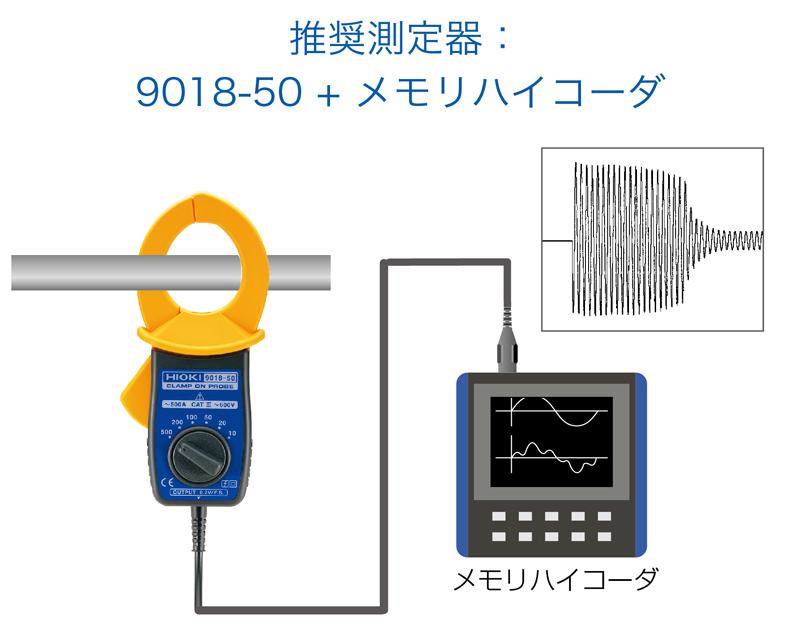

モーターの突入電流波形を記録
電源投入時におけるモーターの突入電流を、波形で確実に記録できます。電流信号の測定にはクランプオンプローブ9018-50をはじめ、漏れ電流計CM4003なども使用できます。
基本仕様
確度保証期間 1年
定格電流 | AC 10〜500 A, 6レンジ | |||||
---|---|---|---|---|---|---|
確度 | ±1.5 % rdg. ±0.1 % f.s. (45〜66 Hz) | |||||
周波数特性 | 40 Hz〜3 kHzにおいて確度に加算, 振幅: ±1 % rdg. 位相: ±2.5° | |||||
出力電圧レート | AC 0.2 V f.s. ※f.s.は設定レンジ値, 本器の出力はAC生波形の電圧です。入力インピーダンスが1 MΩ以上の機器に接続してください。 | |||||
最大入力電流 | 150 Arms 連続 (10/20/50 Aレンジ) 400 Arms 連続 (100/200 Aレンジ) 650 Arms 連続 (500 Aレンジ) ※40〜100 Hz: 100 %, 100〜1 kHz: 50 %のディレーティング以内 |
|||||
対地間最大定格電圧 | AC 600V rms (50/60 Hz, CAT III) | |||||
測定可能導体径 | φ 46 mm | |||||
寸法・質量 | 78W × 188H × 35D mm, 420 g, コード長 3 m | |||||
付属品 | 取扱説明書 ×1 |
オプション (1)

変換アダプタ 9704
¥2,700(税込 ¥2,970)
受け:BNCメス, 出力:バナナオス
※バナナ入力端子の旧タイプメモリハイコーダには挿入できません
