デジタルマルチメータ DT4255
限流抵抗と速断型ヒューズで
万が一の短絡事故防止テスター
-
-
-
オプション
-
-
-
使い方・機能 紹介ムービー
DT4200シリーズ・デジタルテスターの使い方や特長的機能を紹介したムービーです。
HIOKIのテスターは安全にかつスピーディーな電気技師の作業をサポートします。
特長
- 限流抵抗と速断型ヒューズで万が一の短絡事故防止 (DT4255)
- 電流はクランプで測定、A端子なしで事故防止 (DT4254, DT4255)
- 検電機能 (DT4254, DT4255)
- ローパスフィルタで高調波カット(インバータの基本波成分測定)
- -25℃〜65℃の広い使用温度範囲 (DT4254, DT4255)
- 電圧と周波数が同時に見れるデュアルディスプレイ
- CAT IV 600 V, CAT III 1000 V
形名(発注コード)
DT4255 | 電圧測定端子にヒューズ付 | ¥22,000(税込 ¥24,200) |
---|
電圧測定端子にヒューズ搭載現場での 安全を重視したデジタルマルチメーター
各機種が使用途に合わせて設計された「スタンダードモデルDT4250シリーズ」
DT4255は電圧端子にヒューズを搭載した電工現場での安全を第一に考えた1台です。
・ACクランプセンサの接続が可能
・検電機能付き

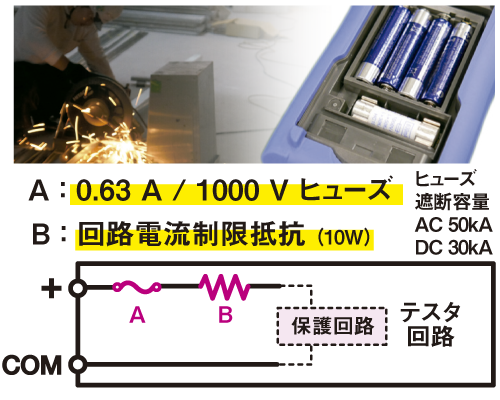

万が一の短絡事故を徹底的に防止
抵抗測定ファンクションで電圧入力を行うなどの誤操作を行ってしまった際に、保護回路が機能し短絡事故を防止します。
万が一テスタ内部で短絡事故が起こった場合でも限流抵抗で短絡電流を抑制し即断型ヒューズで素早く確実に回路を遮断し短絡事故を防ぎます。
クランプセンサによる電流測定で危険の原因をなくす
電流レンジで電圧を測定した場合、短絡事故が発生します。
電流測定をクランプセンサで行う事で短絡の原因を根本からなくしました。

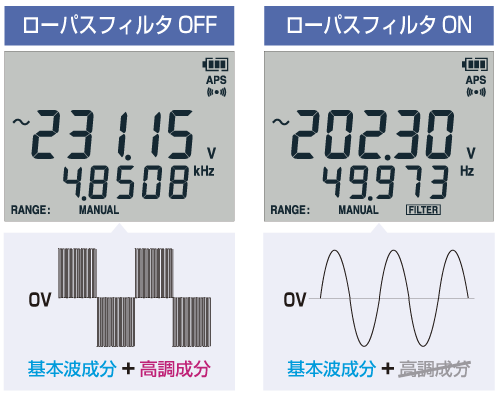

高調波成分をカットし、インバータ2次側の出力電圧を正確に測定
ローパスフィルタ機能を使用すれば、高調波成分をカットし、基本波だけを正確に測定する事ができます。
測定データをパソコンに移行、確認・保存が可能
オプションの通信パッケージDT4900-01を使用しPCと接続すれば、測定結果をリアルタイムでPCに表示できます。
また、表示した測定値をそのまま保存(テキスト形式)する事もできます。
※PCと測定器本体は光通信により電気的に絶縁されているため、安全に測定できます。
通信パッケージDT4900-01に付属のソフトで指定のインターバル時間でグラフ表示することができます。
歪んだ波形も正確に測定出来る、真の実効値測定
デジタルマルチメータの測定方式には、平均値方式と真の実効値方式の2つがあります。
歪んでいる事が多い電流波形では測定方式によって測定結果が大きく異なります。
正確な測定には真の実効値方式の測定器を使用する必要があります。
国内設計・製造、安心の3年保証
HIOKIのデジタルマルチメータは開発・設計・製造、全ての工程を長野県にある国内本社で行っています。業界トップレベルの技術力で高品質の製品をお届けします。
安全な測定には測定場所に合った測定器が必要です
測定器を安全に使用するために、IEC61010では測定カテゴリとして、使用する場所により安全レベルの基準をCATⅡ〜CATⅣで分類しています。
安全レベルを満たさない測定器で測定を行うと電気事故につながります。

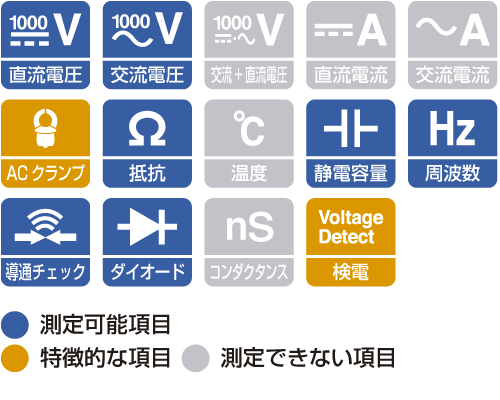

基本仕様
DMMの確度について
DMMは、測定機能及びレンジが多いため、基本確度として代表値のみを記述しています。各レンジごとの確度はPDFカタログをご確認ください。
直流電圧レンジ | 600.0 mV〜1000 V 5レンジ, 基本確度: ±0.3 % rdg. ±3 dgt. |
|||||
---|---|---|---|---|---|---|
交流電圧レンジ | 6.000 V〜1000 V, 4レンジ, 周波数特性: 40 Hz〜1 kHz 基本確度 40 - 500 Hz : ±0.9 % rdg. ±3 dgt. (実効値整流, クレストファクタ3以下) |
|||||
交/直電圧自動判別 | ○ | |||||
抵抗レンジ | 600.0 Ω〜60.00 MΩ, 6レンジ, 基本確度: ±0.7 % rdg. ±3 dgt. | |||||
直流電流レンジ | … | |||||
4-20mA換算機能 | … | |||||
交流電流レンジ (ACクランプ測定) |
10.00 A〜1000 A, 7レンジ, 基本確度 40 - 1 kHz : ±0.9 % rdg. ±3 dgt. にACクランプの測定確度を加算 (実効値整流, クレストファクタ3以下) |
|||||
温度測定 (熱電対) |
… | |||||
検電(50/60Hz) | Hi: AC40 V〜600 V, Lo: AC80 V〜600 V | |||||
静電容量レンジ | 1.000 μF〜10.00 mF, 5レンジ, 基本確度: ±1.9 % rdg. ±5 dgt. |
|||||
周波数レンジ | 99.99 Hz〜99.99 kHz, 4レンジ(最小感度電圧による制限あり), 基本確度: ±0.1 % rdg. ±1 dgt. | |||||
導通チェック | 導通ONしきい値: 25 Ω 以下, 導通OFFしきい値: 245 Ω 以上, 応答時間: 0.5 ms以上 |
|||||
ダイオードテスト | 開放電圧: 5.0 V以下, 測定電流: 0.5 mA, 順方向しきい値: 0.15 V〜1.5 V |
|||||
その他機能 | フィルタ, 表示値ホーaルド, オートホールド, 最大/最小/平均値表示, リラティブ (相対値)表示, オートパワーセーブ, USB通信 (オプション使用) |
|||||
表示 | 4桁液晶表示, max. 6000 dgt., バーグラフ | |||||
表示更新レート | 5 回/s (静電容量: 測定値により0.05〜5回/s, 周波数: 1〜2回/s) | |||||
電源 | 単4形アルカリ乾電池 (LR03) ×4, 連続使用時間: 130 h (バックライト消灯時) | |||||
寸法・質量 | 84W × 174H × 52D mm, 390 g (電池, ホルスタ含む) | |||||
付属品 | テストリードL9207-10※ ×1, ホルスタ ×1, 取扱説明書 ×1, 単4形アルカリ乾電池 (LR03) ×4 ※2025年3月生産分より、順次L9300に切り替わります |
テストリード (3)
L9207-10は標準付属品(2025年3月生産分より、順次L9300に切り替わります)

¥2,000(税込 ¥2,200)
ケーブル長 90 cm

¥3,000(税込 ¥3,300)
ケーブル長 95 cm, キャップ兼保護用フィンガーガード 一体型
テストリードオプション(L9207-10, L9300用) (2)
L9207-10 のキャップを外した状態で装着。L9300 のガードをスライドし、測定カテゴリII の状態で装着。

¥2,000(税込 ¥2,200)
DC 60 V, AC 30 V

¥2,000(税込 ¥2,200)
CAT III 300 V, CAT II 600 V
テストリードオプション(L4930用) (10)
小型ワニ口クリップL4934を使用する場合は、テストピンL4932が必要

¥2,000(税込 ¥2,200)
1.2 m, 各種装着物のベース用

¥2,600(税込 ¥2,860)
L4930/4940の長さ延長用, 1.5 m

¥2,000(税込 ¥2,200)
L4930/4940の先端に装着, CAT IV 600V, CAT III 1000V

¥2,000(税込 ¥2,200)
CAT III 300 V, CAT II 600 V

¥2,000(税込 ¥2,200)
L4930/4940の先端に装着, CAT IV 600V, CAT III 1000V

¥7,400(税込 ¥8,140)
L4930/4940の先端に装着, CAT III 600V

¥7,200(税込 ¥7,920)
L4930/4940の先端に装着, CAT III 1000V

¥2,000(税込 ¥2,200)
L4930/4940の先端に装着, CAT III 600V

¥2,000(税込 ¥2,200)
L4930/4940の先端に装着, CAT III 600V

¥6,600(税込 ¥7,260)
バナナプラグケーブルの先端に装着, 赤黒セット, 全長185 mm, CAT II 1000 V
電流測定 (4)
DT4281, DT4253, DT4255, DT4256 対応クランプ電流センサ
注)クランプオンプローブをDT4281, DT4253, DT4255, DT4256へ接続するには変換アダプタ9704が必要です

¥2,700(税込 ¥2,970)
受け:BNCメス, 出力:バナナオス
※バナナ入力端子の旧タイプメモリハイコーダには挿入できません
その他 (6)

¥6,600(税込 ¥7,260)

¥5,000(税込 ¥5,500)

¥20,900(税込 ¥22,990)
バッグタイプ

¥15,400(税込 ¥16,940)
Windows 10対応

¥5,800(税込 ¥6,380)
強力タイプ

¥1,800(税込 ¥1,980)
交換用ヒューズ (630 mA/1000 V, 2本セット)
