ストレインユニット U8969
加速度、荷重、圧力、変位等の瞬時波形測定に
特長
- 歪みゲージ式変換器(校正済み)を直接入力可能(ブリッジ電圧:DC)
- 絶縁 2 チャネル入力
- 対地間最大定格電圧:AC 30 V rms または DC 60 V
- 16 bit A/D による高分解能測定
- メモハイシリーズと組合せて使用(MR6000, MR8847A, MR8827 等)
- 主な用途:土木/橋梁設計分野、工作機械/自動車設計分野 等
形名(発注コード)
U8969 | MR6000, MR8847A, MR8827他用 | ¥177,000(税込 ¥194,700) |
---|
メモリハイコーダに装着して使用します。※加速度や荷重を測定するには、別途専門メーカの歪みゲージ式変換器が必要になります。HIOKIでは取り扱っておりません。
ひずみゲージ式変換器対応

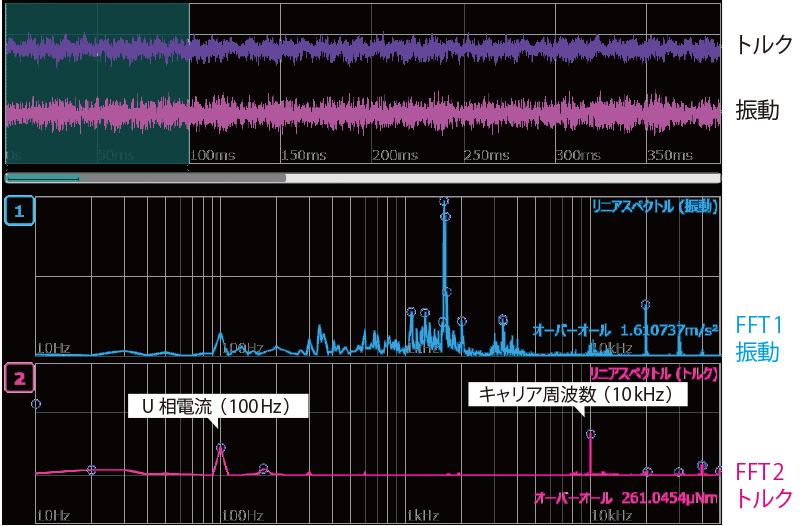

例えば、ひずみゲージ式変換器 トルクセンサ―を U8969 に接続して、トルクを測定します。測定されたトルク信号に FFT 解析を実施し、周波数成分の分析を行います。
基本仕様
確度保証期間 1年
測定機能 | チャネル数: 2ch ひずみ測定 (電子式オートバランス, 平衡調整範囲 ±10000 με以下) | |||||
---|---|---|---|---|---|---|
入力端子 | NDISコネクタ EPRC07-R9FNDIS (付属変換ケーブルL9769に接続可能なコネクタ: NDISコネクタ PRC03-12A10-7M10.5 対地間最大定格電圧: AC 30 Vrms または DC 60 V (入力と本体間は絶縁, 入力ch〜筐体間, 各入力ch間に加えても壊れない上限電圧) |
|||||
適応変換器 | ひずみゲージ式変換器, ブリッジ抵抗120 Ω〜1 kΩ, ブリッジ電圧2 V ±0.05 V, ゲージ率2.0 | |||||
測定レンジ | 400, 1000, 2000, 4000, 10000, 20000 με f.s., 6レンジ ローパスフィルタ: 5/10/100/1 kHz |
|||||
測定分解能 | 測定レンジの1/25000 (16bit A/Dを使用) | |||||
最高サンプリング速度 | 200 kS/s (2チャネル同時サンプリング) | |||||
測定確度 オートバランス後 |
±0.5% f.s. ±4 με (フィルタ5 Hz ON) | |||||
周波数特性 | DC〜20 kHz +1/-3dB | |||||
寸法・質量 | 106W × 19.8H × 196.5Dmm, 245g | |||||
付属品 | 変換ケーブルL9769 ×2 (ケーブル長60cm) |
変換ケーブル (1)
L9769はU8969に標準付属

変換ケーブル L9769
¥13,200(税込 ¥14,520)
U8969 (MR6000)専用, U8969に付属, 2本セット, ケーブル長60cm
