メモリハイコーダ MR8740

波形発生もできる！高速・絶縁&多chの計測システムレコーダ

アップグレード予定

メモリハイコーダ MR8740T

概要
仕様
オプション
ダウンロード
アプリケーション

特長

24bit高分解能のDVMユニットMR8990が新登場！スキャナを介さずに高速高精度な測定が可能
多チャネル計測対応（MR8740: 54ch装備が可能）
絶縁入力（各入力ch間、筐体間絶縁: 対地間最大定格電圧はAC, DC300 V）
高速サンプリング（最大20MS/s, 54chタイプでは32chまで同時サンプリング）
ラック組込みに最適（高さ4U・180mm内、ディスプレイレス・箱形）
市販のモニタ(DVI-D)とマウスを接続して波形表示と設定が可能
LAN通信による遠隔計測 (PCからコマンドを送って制御可能) (*1)

*1:ブラウザによる画面モニタと遠隔操作も可能ですが、軽快な遠隔操作をするにはLANコミュニケータ9333をご使用ください。

形名（発注コード）

MR8740	max54ch, 864MWメモリ, 本体のみ	価格お見積り

本体には入力ユニット等の専用オプションが必要です。入力コード等の各種共通オプションは別途ご購入ください。

基本仕様

確度保証期間 1年

最大チャネル数	[ブロックⅠ] アナログ32ch + ロジック8ch, またはアナログ29ch + ロジック56ch (本体ロジック + ロジックユニット8973 ×3装着時) [ブロックⅡ] アナログ22ch + ロジック8ch, またはアナログ19ch + ロジック56ch (本体ロジック + ロジックユニット8973 ×3装着時)
スロット数	[ブロックⅠ] 16スロット (最大16ユニット) [ブロックⅡ] 11スロット (最大11ユニット) 制限事項: 電流ユニット8971 最大4ユニットまで, ロジックユニット8973は[ブロックⅠ]: 最大3ユニットまで, スロット9〜16は使用できない, [ブロックⅡ]: 最大3ユニットまで, スロット9〜11は使用できない
ロジックチャネル数	[ブロックⅠ] 8ch (ロジックプローブ入力コネクタのGNDは本体のGNDと共通) [ブロックⅡ] 8ch (ロジックプローブ入力コネクタのGNDは本体のGNDと共通) 本体ロジック使用時の制限事項: (ロジック測定をONにした時: ブロックⅠ, ブロックⅡ共通) ・スロット1, 2に使用しているユニットの測定分解能は12bitとなる・スロット1, 2に使用している周波数ユニット8970は使用できなくなる・スロット1, 2にDVMユニットMR8990を使用している場合本体ロジックは使用不可
測定レンジ（20divフルスケール）	5mV〜20V/div, 12レンジ, 分解能 : レンジの1/100 (8966使用時) 5mV〜50V/div, 5レンジ, 分解能 : レンジの1/50000 (MR8990使用時)
最大入力電圧	DC 400V (8966使用時, 入力端子間に加えても壊れない上限電圧)
対地間最大定格電圧	AC, DC 300V (入力と本体間は絶縁, 入力ch〜筐体間、各入力ch間に加えても壊れない上限電圧)
周波数特性	8966使用時: DC〜5MHz (-3dB)
時間軸（メモリ時）	5µs〜5min/div, 26レンジ, 時間軸分解能100ポイント/div, 時間軸拡大：×2〜×10の3段, 圧縮：1/2〜1/20,000の13段
測定機能	メモリ(高速記録), FFT, レコーダ
メモリ容量	16MW/ch (固定), トータル864MW搭載
外部記憶装置	USBメモリ (USB 2.0)
表示部	なし (ディジタルDVI端子, 各ブロックに1個装備, 800 × 600ドット)
外部インタフェース	[LAN] 100BASE-TX (DHCP, DNS対応, FTPサーバ, HTTPサーバ) [USB] USB2.0 シリーズAレセプタクル ×2 (マウスによる操作)
電源	AC100〜240 V, 50/60 Hz, (250 VA max.)
寸法・質量	426W × 177H × 505D mm, 10.8 kg (本体のみ)
付属品	取扱説明書 ×1, アプリケーションディスク (波形ビューワWv/通信コマンド表) ×1, 電源コード ×1

LabVIEW, MATLAB script対応状況

製品	LabVIEW	MATLAB script
MR8740	○	○
MR8741	○	○

保存メディア (1)

弊社オプションの保存メディアを必ず使用してください。弊社オプション以外の保存メディアを使用すると、正常に保存、読み出しができない場合があり、動作保証はできません。

USBメモリ Z4006

¥71,500（税込 ¥78,650）
16 GB, 長寿命・高信頼性のSLCタイプフラッシュメモリ採用

各種入力ユニット (11)

※入力コード類は付属しませんので、別途ご購入願います
※電流ユニット8971はMR8740に最大4ユニットまで装着可, 9709を使用する場合は電流プローブ合計7本まで

デジタルボルトメータユニット MR8990

詳細はこちら

¥147,000（税込 ¥161,700）
・微少電圧の測定に
・高確度±0.01%と6 1/2桁の超高分解能
・500回/sサンプリング

ストレインユニット U8969

詳細はこちら

¥177,000（税込 ¥194,700）
・2ch, 加速度、荷重、圧力、変位
・歪みゲージ式変換器用アンプ

高圧ユニット U8974

詳細はこちら

¥177,000（税込 ¥194,700）
・2ch, 高電圧入力
・Max. DC 1000 V, AC 700 Vrms
・DC～100kHz帯域

チャージユニット U8979

詳細はこちら

¥235,000（税込 ¥258,500）
・2ch, 加速度波形
・電荷出力型加速度ピックアップ
・プリアンプ内蔵型加速度ピックアップ

アナログユニット 8966

詳細はこちら

¥118,000（税込 ¥129,800）
・2ch, 瞬時波形
・DC～5MHz帯域

温度ユニット 8967

詳細はこちら

¥141,000（税込 ¥155,100）
・2ch, 温度測定
・熱電対入力

高分解能ユニット 8968

詳細はこちら

¥141,000（税込 ¥155,100）
・2ch, 高分解能測定
・DC～100kHz帯域

周波数ユニット 8970

詳細はこちら

¥141,000（税込 ¥155,100）
・2ch, 回転パルス/周波数
・DC～100kHz

電流ユニット 8971

詳細はこちら

¥177,000（税込 ¥194,700）
・2ch, 電流の波形測定
・DC～100kHz帯域
・専用電流センサ接続

DC/RMSユニット 8972

詳細はこちら

¥118,000（税込 ¥129,800）
・2ch, 瞬時波形と実効値
・DC～400kHz帯域
・実効値DC, 30～100kHz帯域

ロジックユニット 8973

詳細はこちら

¥94,000（税込 ¥103,400）
・16ch, ロジック信号
・ロジックプローブ4本まで

各種出力ユニット (3)

※出力コード類は付属しませんので、別途ご購入願います

波形発生ユニット MR8790

詳細はこちら

¥194,700（税込 ¥214,170）
・4ch
・DC出力±10V
・正弦波出力1Hz〜20kHz

パルス発生ユニット MR8791

詳細はこちら

¥194,700（税込 ¥214,170）
・8ch
・パルス出力0.1Hz〜20kHz
・パターン出力

任意波形発生ユニット U8793

詳細はこちら

¥293,800（税込 ¥323,180）
・2ch, FG機能10mHz〜100kHz
・任意波形機能D/A更新2MHz
・出力-10V〜15V

出力ケーブル (2)

※MR8791に使えるコネクタについては、お問合せください

接続ケーブル L9795-01

¥5,900（税込 ¥6,490）
対地間最大定格電圧: AC33 V rmsまたはDC70 V, SMB端子-ワニ口クリップ, 1.5m

接続ケーブル L9795-02

¥4,000（税込 ¥4,400）
対地間最大定格電圧: AC33 V rmsまたはDC70 V, SMB端子-BNC端子, 1.5m

入力ケーブルＡ (4)

※入力電圧は、接続する入力ユニットの電圧で制限されま

接続コード L9790

¥11,000（税込 ¥12,100）
最大600Vまで入力可能, 柔軟性に富んだ細径 φ4.1 mmケーブル, 1.8 m, ※先端クリップは別売です

ワニ口クリップ L9790-01

¥4,700（税込 ¥5,170）
L9790の先端に装着, 赤黒セット, CAT III 300V, CAT II 600V

グラバークリップ 9790-02

¥5,300（税込 ¥5,830）
※このクリップをL9790の先端に装着した場合はCAT II 300Vまでに制限, 赤黒

コンタクトピン 9790-03

¥5,300（税込 ¥5,830）
L9790の先端に装着, 赤黒セット, CAT III 300V, CAT II 600V

入力ケーブルＢ (3)

※入力電圧は、接続する入力ユニットの電圧で制限されます

接続コード L9197

¥13,200（税込 ¥14,520）
最大600Vまで入力可能, 径 φ 5.0 mmケーブル, 1.8 m, 脱着型大型ワニ口クリップ付属

接続コード（低圧用） L9198

¥7,200（税込 ¥7,920）
・最大300Vまで入力可能
・径 φ5.0 mmケーブル
・1.7 m
・小型ワニ口クリップ

グラバークリップ L9243

¥6,600（税込 ¥7,260）
バナナプラグケーブルの先端に装着, 赤黒セット, 全長185 mm, CAT II 1000 V

入力ケーブルＣ (2)

※対地間電圧は、接続する入力ユニットの電圧で制限されます

10:1プローブ 9665

詳細はこちら

¥26,400（税込 ¥29,040）
・最大入力1 kV rms (500kHz以下)
・対地間電圧は入力ユニットと同じ

100:1プローブ 9666

詳細はこちら

¥31,900（税込 ¥35,090）
・最大入力5 kV peak (1MHz以下)
・対地間電圧は入力ユニットと同じ

入力ケーブルＤ (2)

※対地間電圧はこちらの製品仕様範囲内となります
※別途電源供給が必要です

差動プローブ P9000

詳細はこちら

¥55,000（税込 ¥60,500）
・メモリハイコーダ専用
(P9000-01) 波形のみ
(P9000-02) 波形/実効値切換え
・AC/DC 1　kVまでの入力用
・別途電源が必要

ACアダプタ Z1008

¥15,400（税込 ¥16,940）
AC 100〜240 V

特注ケーブル (0)

P9000用, 特注品につきご相談ください

(1) USBバスパワーケーブル
(2) USB(A)-マイクロBケーブル
(3) 3分岐ケーブル

入力ケーブルＥ (2)

※対地間電圧はこちらの製品仕様範囲内となります
※別途電源供給が必要です

差動プローブ 9322

詳細はこちら

¥85,800（税込 ¥94,380）
・メモリハイコーダ専用
・DC2kV, AC1kVまでの入力用
・周波数帯域10MHz

ACアダプタ 9418-15

¥23,100（税込 ¥25,410）
AC 100～240 V

入力ケーブルＦ (6)

※バナナ端子用, 入力電圧は、接続する入力ユニットの電圧で制限されます

延長ケーブル L4931

¥2,600（税込 ¥2,860）
L4930/4940の長さ延長用, 1.5 m

ワニ口クリップ L4935

¥2,000（税込 ¥2,200）
L4930/4940の先端に装着, CAT IV 600V, CAT III 1000V

バスバークリップ L4936

¥7,400（税込 ¥8,140）
L4930/4940の先端に装着, CAT III 600V

マグネットアダプタ L4937

¥7,200（税込 ¥7,920）
L4930/4940の先端に装着, CAT III 1000V

接続ケーブル L4940

¥2,000（税込 ¥2,200）
バナナプラグ-バナナプラグ, 1.5 m, 赤黒各1

グラバークリップ L9243

¥6,600（税込 ¥7,260）
バナナプラグケーブルの先端に装着, 赤黒セット, 全長185 mm, CAT II 1000 V

入力ケーブルＧ (1)

※MR8990用
※入力電圧は、接続する入力ユニットの電圧で制限されます

テストリード L2200

¥3,300（税込 ¥3,630）
ケーブル長70 cm, 先端部分はピンリードとアリゲータクリップの交換が可能, 最大入力電圧:CAT Ⅳ 600V, CAT Ⅲ 1000V

非接触電圧測定 (0)

その他入力用 (4)

接続コード L9217

¥7,200（税込 ¥7,920）
コード両端が絶縁BNC, 1.6 m

接続コード 9165

¥4,000（税込 ¥4,400）
コード両端が金属BNC, 金属BNC端子に使用, 1.5 m

変換アダプタ（BNC-バナナメス） 9199

¥4,700（税込 ¥5,170）
受け:バナナメス, 出力:BNCオス

変換ケーブル 9318

¥13,200（税込 ¥14,520）
CT6841-6846, CT6865/63/62, 9709, 9272-10と8971/ 40/ 51の接続用, 38cm

温度センサ (2)

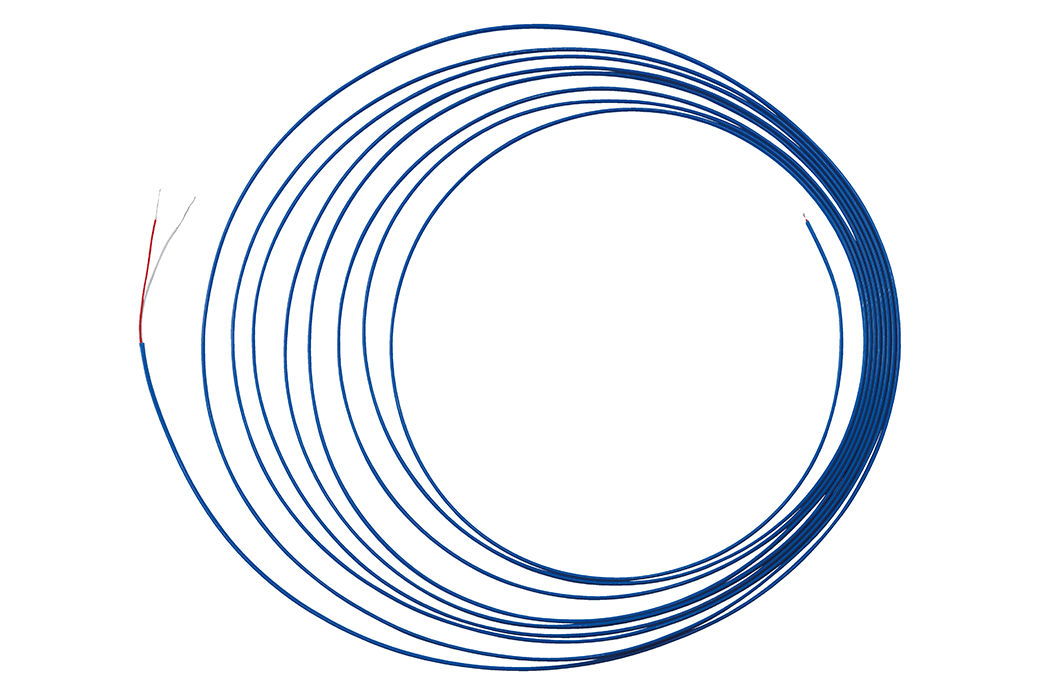

K熱電対 9810

¥24,200（税込 ¥26,620）
使用温度範囲 −180〜200℃, 許容差クラス2, 長さ 5 m, 素線径 φ0.32 mm, 5本/1 set

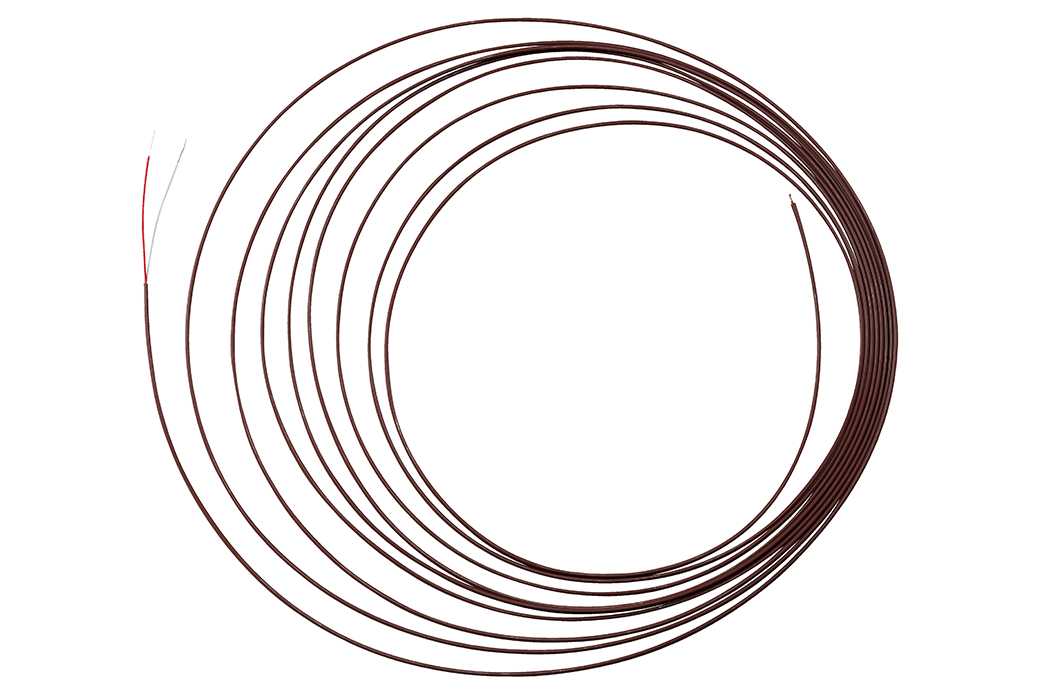

T熱電対 9811

¥24,200（税込 ¥26,620）
使用温度範囲 −180〜200℃, 許容差クラス2, 長さ 5 m, 素線径 φ0.32 mm, 5本/1 set

ロジック測定 (3)

※小型端子タイプのみ接続可能,
※ 9323は小型端子タイプの9327, 9320-01, 9321-01, MR9321-01には必要ありません

ロジックプローブ MR9321-01

詳細はこちら

¥35,000（税込 ¥38,500）
・絶縁4ch
・AC/DC電圧のON/OFF検出用

ロジックプローブ 9320-01

詳細はこちら

¥30,000（税込 ¥33,000）
・4ch
・電圧/接点信号のON/OFF検出用
・応答可能パルス幅500nsec以上

ロジックプローブ 9327

詳細はこちら

¥55,000（税込 ¥60,500）
・4ch
・電圧/接点信号のON/OFF検出用
・応答可能パルス幅100nsec以上, 小型端子

200Aまで（高精度） (7)

※高精度電流センサを使用するには電源(CT955x)が別途必要です

※CT955xと接続できるのは, 12pin (ME15W)端子の(-05タイプ)センサのみ
※10pin (PL23)端子のセンサを使用する場合は, 変換ケーブルCT9900が別途必要

AC/DCカレントプローブ CT6841A

詳細はこちら

¥237,600（税込 ¥261,360）
・周波数特性 DC〜2 MHz
・定格電流 AC/DC 20 A
・可能導体径 φ 20 mm

AC/DCカレントプローブ CT6843A

詳細はこちら

¥249,700（税込 ¥274,670）
・周波数特性 DC〜700 kHz
・定格電流 AC/DC 200 A
・可能導体径 φ 20 mm

AC/DCカレントセンサ CT6862-05

詳細はこちら

¥120,000（税込 ¥132,000）
・周波数特性 DC〜1 MHz (位相〜300 kHz)
・定格電流 AC/DC 50A
・可能導体径 φ 24 mm

AC/DCカレントセンサ CT6863-05

詳細はこちら

¥120,000（税込 ¥132,000）
・周波数特性 DC〜500 kHz (位相〜300 kHz)
・定格電流 AC/DC 200A
・可能導体径 φ 24 mm

AC/DCカレントセンサ CT6872, CT6872-01

詳細はこちら

¥178,200（税込 ¥196,020）
・周波数特性 DC〜10 MHz (位相〜1 MHz)
・定格電流 AC/DC 50A
・可能導体径 φ 24 mm

AC/DCカレントセンサ CT6873,CT6873-01

詳細はこちら

¥178,200（税込 ¥196,020）
・周波数特性 DC〜10 MHz (位相〜1 MHz)
・定格電流 AC/DC 200A
・可能導体径 φ 24 mm

クランプオンセンサ 9272-05

詳細はこちら

¥40,000（税込 ¥44,000）
・周波数特性 1 Hz〜100 kHz (位相 5 Hz〜50 kHz)
・定格電流 AC 20 A/200 A
・可能導体径 φ 46 mm

1000Aまで（高精度） (7)

※高精度電流センサを使用するには電源(CT955x)が別途必要です

※CT955xと接続できるのは, 12pin (ME15W)端子の(-05タイプ)センサのみ
※10pin (PL23)端子のセンサを使用する場合は, 変換ケーブルCT9900が別途必要

AC/DCカレントプローブ CT6844A

詳細はこちら

¥261,800（税込 ¥287,980）
・周波数特性 DC〜500 kHz
・定格電流 AC/DC 500 A
・可能導体径 φ 20 mm

AC/DCカレントプローブ CT6845A

詳細はこちら

¥272,800（税込 ¥300,080）
・周波数特性 DC〜200 kHz
・定格電流 AC/DC 500 A
・可能導体径 φ 50 mm

AC/DCカレントプローブ CT6846A

詳細はこちら

¥297,000（税込 ¥326,700）
・周波数特性 DC〜100 kHz
・定格電流 AC/DC 1000 A
・可能導体径 φ 50 mm

AC/DCカレントセンサ CT6875A

詳細はこちら

¥178,200（税込 ¥196,020）
・帯域 DC〜2 MHz（CT6875A-1: DC〜1.5MHz）
・定格電流AC/DC 500 A
・可能導体径 φ 36 mm

AC/DCカレントセンサ CT6876A

詳細はこちら

¥237,600（税込 ¥261,360）
・帯域 DC〜1.5 MHz（CT6876A-1: DC〜1.2MHz）
・定格電流AC/DC 1000A
・可能導体径 φ 36 mm

AC/DCカレントセンサ CT6904A, CT6904A-1

詳細はこちら

¥594,000（税込 ¥653,400）
・帯域 DC〜4 MHz (位相〜1 MHz)
・定格電流 AC/DC 500A
・可能導体径 φ 32 mm

AC/DCカレントセンサ CT6904A-2, CT6904A-3

詳細はこちら

・帯域 DC〜4 MHz (位相〜1 MHz)
・定格電流 AC/DC 800A
・可能導体径 φ 32 mm

PL23 (10pin) - ME15W (12pin)変換 (1)

変換ケーブル CT9900

¥13,200（税込 ¥14,520）
PL23 (10pin)をME15W (12pin)端子に変換

センサ用電源 (4)

※高精度電流センサを使用するには電源(CT955x)が別途必要です

※CT955xと接続できるのは, ME15W (12pin)端子の(-05タイプ)センサのみ
※PL23 (10pin)端子のセンサを使用する場合は, 変換ケーブルCT9900が別途必要

センサユニット CT9555

詳細はこちら

¥64,900（税込 ¥71,390）
・電流センサを単体で使用する場合の電源供給用
・1ch, 波形出力付き

センサユニット CT9556

詳細はこちら

¥90,200（税込 ¥99,220）
・電流センサを単体で使用する場合の電源供給用
・1ch,波形/RMS出力付き

センサユニット CT9557

詳細はこちら

¥194,700（税込 ¥214,170）
・電流センサを単体で使用する場合の電源供給用
・4ch,加算機能,波形/RMS出力付き

接続コード L9217

¥7,200（税込 ¥7,920）
コード両端が絶縁BNC, 1.6 m

電流センサ用入力ユニット (2)

ME15W (12pin) - PL23 (10pin) 変換

※電流ユニット8971 (MR8847,MR8827・MR8740用)にME15W (12pin)端子の(-05タイプ)高精度電流センサを使用するには, 変換ケーブルCT9901が別途必要
※PL23 (10pin)端子のセンサを8971, 8940に使用する場合は, CT955xは不要ですが変換ケーブル9318が必要 (8971には9318が付属)

電流ユニット 8971

詳細はこちら

¥177,000（税込 ¥194,700）
・2ch, 電流の波形測定
・DC～100kHz帯域
・専用電流センサ接続

変換ケーブル 9318

¥13,200（税込 ¥14,520）
CT6841-6846, CT6865/63/62, 9709, 9272-10と8971/ 40/ 51の接続用, 38cm

高精度電流センサとメモリハイコーダ接続時の注意 (0)

■MR8847A/MR8827/MR8740との接続
・高精度電流センサ(ME15W)＋CT9901＋9318 →電流ユニット8971
・高精度電流センサ(ME15W)＋CT955x＋BNCケーブル →電流ユニット8971以外
・高精度電流センサ(PL23)＋9318 →電流ユニット8971
・高精度電流センサ(PL23)＋CT9900＋CT955x＋BNCケーブル →電流ユニット8971以外
■MR8741との接続
・高精度電流センサ(ME15W)＋CT955x＋BNCケーブル →電流ユニット8971以外
・高精度電流センサ(PL23)＋CT9900+CT955x＋BNCケーブル →電流ユニット8971以外
※電流ユニット8971はMR8741には使用不可
