高圧ユニット U8974
高電圧ダイレクト入力, 絶縁 2 チャネル波形測定
特長
- DCV, ACV 高電圧入力可能な入力ユニット
- 絶縁 2 チャネル入力
- 対地間最大定格電圧：AC, DC 1000 V（CAT III）、AC, DC 600 V（CAT IV）
- DC 1000 V, AC 700 V までダイレクト測定可能
- 1 MS/秒 の高速サンプリング
形名（発注コード）
| U8974 | MR6000, MR8847A, MR8827他用 | ¥177,000（税込 ¥194,700） |
|---|
メモリハイコーダに装着して使用します。※入力コード類は付属しませんので、別途ご購入願います。
差動プローブなしで高電圧直接入力

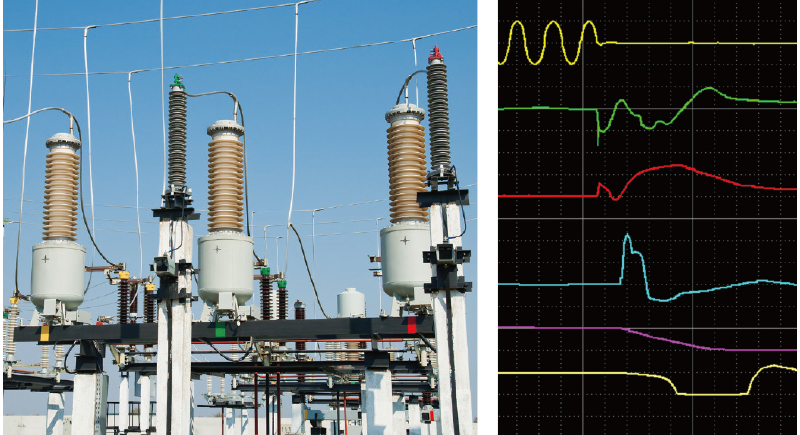

UPS 電源や商用電源トランスの一次側・二次側の測定に最適です。海外の 380 V、480 V 系などの高電圧電源ラインも測定できます。最高 1 MS/s の高速サンプリング、16 bit の高分解能により負荷遮断試験や開閉器の試験にも使用できます。発電機の遮断前後の電圧、回転数の変動率、ガバナサーボ動作状況、制圧機の開閉タイミングなどの相関を解析可能です。
基本仕様
確度保証期間 1年
| 測定機能 | チャネル数：2ch電圧測定, DC/RMSの切り替え機能 対地間最大定格電圧：AC/DC1000 V測定カテゴリⅢ，AC/DC600 V測定カテゴリⅣ |
|||||
|---|---|---|---|---|---|---|
| 入力端子 | バナナ入力端子 (入力抵抗4 MΩ, 入力容量5 pF) | |||||
| 測定レンジ | 200 mV/div〜50 V/div (モードDC), 8レンジ 500 mV/div〜50 V/div (モードRMS), 7レンジ |
|||||
| 測定分解能 | 測定レンジの1/1600 (16bit A/Dを使用) | |||||
| 最高サンプリング速度 | 1MS/s | |||||
| 測定確度 | ±0.25%f.s. (フィルタ5 Hz, ゼロ位置確度含む) | |||||
| RMS測定 | RMS確度: ±1.5% f.s. (DC, 30 Hz〜1 kHz), ±3% f.s. (1 kHz〜100 kHz) 応答時間: 高速150 ms, 中速500 ms, 低速2.5 s |
|||||
| 周波数特性 | DC～100 kHz (-3dB) | |||||
| 入力結合 | DC/GND | |||||
| 最大入力電圧 | DC 1000 V, AC 700 V | |||||
| 寸法・質量 | 106W × 19.8H × 196.5D mm, 230 g | |||||
| 付属品 | 無し | |||||
-
