หน่วยความจำ HiCORDER MR8827
เครื่องบันทึกข้อมูล 32 แชนเนลความเร็วสูง 20MS/s 32 แชนเนลที่แยกออกจากกันอย่างสมบูรณ์ ให้ การเก็บข้อมูล พร้อมกัน
มากกว่า 32 อะนาล็อก + 32 ช่องลอจิก
ฮิโอกิ Memory HiCorders คืออุปกรณ์ตรวจสอบและบันทึกรูปคลื่นความเร็วสูงที่สามารถวัดปรากฏการณ์ทางกายภาพหลายอย่างพร้อมกันได้ เช่น แรงดันไฟ กระแส อุณหภูมิ การสั่นสะเทือน น้ำหนัก การเร่งความเร็ว และการหมุน เนื่องจากการแยกช่องสัญญาณออกจากแต่ละช่องสัญญาณไปยังพื้นดินโดยสมบูรณ์ มากกว่าแค่ออสซิลโลสโคปแบบดิจิตอล เครื่องบันทึก MR8827 Data Acquisition (DAQ) ยังรองรับโมดูลอินพุตแบบ Plug-and-Play เพื่อตอบสนองการใช้งานต่างๆ เช่น การทดลองใช้งานหลังจากการบำรุงรักษารถรางตามกำหนดเวลา เพื่อตรวจสอบสัญญาณคำสั่งแรงดันไฟฟ้า กระแสมอเตอร์ ความเร็วของรถ และแรงดันเบรก
ฟีเจอร์หลัก
- สร้างและบันทึกรูปคลื่นด้วยหน่วยเดียว
- เอาต์พุตรูปคลื่นที่มีปัญหาที่บันทึกไว้ก่อนหน้านี้และนำไปใช้กับอุปกรณ์ที่อยู่ระหว่างการทดสอบเพื่อจำลองปัญหาที่อาจเกิดขึ้น
- ช่องสัญญาณอนาล็อก 32 ช่อง + ช่องสัญญาณลอจิก 32 ช่องเป็นช่องสัญญาณอนาล็อก 28 ช่อง + ช่องสัญญาณลอจิก 64 ช่อง
- การสุ่มตัวอย่างความเร็วสูงถึง 20MS/s พร้อมอินพุตที่แยกได้อย่างสมบูรณ์
- การวัดอย่างปลอดภัยด้วยอินพุตอนาล็อกแบบแยกทั้งหมด
- หน่วยความจำความจุขนาดใหญ่รวม 512M-words
- วัดสัญญาณระบบต่างๆ ตั้งแต่ไฟฟ้าแรงสูงไปจนถึงแรงดันไฟต่ำพิเศษพร้อมกัน
การสุ่มตัวอย่างความเร็วสูงที่สูงถึง 20 MS/s และอินพุตที่แยกได้อย่างสมบูรณ์สำหรับทุกช่อง
Memory HiCorder MR8827 รับอินพุตแยกระหว่างยูนิตหลักและช่องสัญญาณ
หรือระหว่างช่องสัญญาณ ที่ความเร็วสุ่มตัวอย่างสูงสุด 20 MS/s ทุกช่องสัญญาณ (ความละเอียด: 50nsec)
MR8827 แตกต่างจากออสซิลโลสโคปทั่วไปโดยให้การแยกสัญญาณเข้าของแต่ละช่องสัญญาณอย่างสมบูรณ์ และระหว่างแต่ละช่องสัญญาณกับเฟรมหลัก
การทดสอบอินเวอร์เตอร์ / UPS
MR8827A เหมาะอย่างยิ่งสำหรับการประเมินและการทดสอบการเริ่มต้นใช้งานของอินเวอร์เตอร์และการประเมิน / การทดสอบการเริ่มต้นใช้งานของ UPS บันทึกโดยใช้ช่องลอจิกทั้งสองช่องสำหรับสัญญาณควบคุม) และช่องสัญญาณอนาล็อกเพื่อทดสอบแรงดันไฟฟ้าหลักและรองหรือกระแสของ UPS หรืออินเวอร์เตอร์
การทดสอบการหยุดชะงักของหม้อแปลงไฟฟ้า
การแยกช่องสัญญาณระหว่างช่องสัญญาณช่วยให้เชื่อมต่อวงจรได้อย่างปลอดภัยในสภาพแวดล้อมที่มีไฟฟ้าแรงสูง
Memory HiCorder ที่สามารถบันทึกอินพุตหลายช่องสัญญาณแบบผสมได้
Memory HiCorder MR8827 สามารถเชื่อมต่อโมดูลได้สูงสุด 16 โมดูลที่ด้านหลัง
สามารถรวมโมดูลเพื่อรองรับอินพุตจากวงจรหลายประเภท
สามารถใส่โพรบลอจิกได้สูงสุด 8 ตัวในยูนิตหลัก
การใช้ 2 Logic Unit 8973 จะเพิ่มการเชื่อมต่ออีก 8 ช่อง รองรับอินพุตสัญญาณลอจิก 64 ช่อง
(ซึ่งจะช่วยลดจำนวนช่องสัญญาณอนาล็อกที่มีอยู่เป็น 28)
การพิมพ์ความเร็วสูงและความละเอียดสูงด้วยเครื่องพิมพ์ขนาด A4
Memory HiCorder MR8827 ใช้เครื่องพิมพ์ความร้อนความเร็วสูงขนาด A4
ที่สร้างเอาต์พุตความละเอียดสูงด้วยความเร็ว 50 มม. ต่อวินาที
ทำให้ง่ายต่อการตรวจสอบรูปคลื่นในสนาม
เพียงแค่วางกระดาษ rocording ลงไปเพื่อตั้งค่า
บันทึกข้อมูลสำคัญของคุณบนอุปกรณ์และสื่อ
สัญญาณอินพุตหลังจากการแปลง A/D ที่เก็บไว้ในหน่วยความจำภายในสามารถบันทึกลงใน SDD ภายในที่เป็นอุปกรณ์เสริมได้
หน่วยความจำ USB หรือการ์ด CF (ใช้เฉพาะการ์ดพีซีที่จำหน่ายโดย HIOKI)
Memory HiCorder ถัดไปนี้สามารถทำงานการวัดได้หลากหลาย
Memory HiCorder MR8827 เหมาะอย่างยิ่งสำหรับการบันทึกสัญญาณแอนะล็อกและลอจิกร่วมกัน
ที่ต้องการหลายช่องทาง
สามารถใช้ในหลากหลายสาขา รวมทั้งพลังงาน ยานยนต์ อิเล็กทรอนิกส์กำลัง และเมคคาทรอนิกส์
ข้อกำหนดพื้นฐาน
| แม็กซ์ จำนวนช่อง | 32 ch อนาล็อก + ลอจิก 32 ch หรือลอจิก 28 ch อะนาล็อก + ลอจิก 64 ch (เมื่อใช้กับลอจิกอินพุทในตัว + ลอจิกยูนิต 8973 × 2) |
|---|---|
| จำนวนช่อง | 16 ช่อง (สูงสุด 16) |
| จำนวนช่องลอจิก | ลอจิก 32 ช่อง (ขั้วโพรบลอจิก GND ใช้ GND ร่วมกับแชสซี) อินพุตลอจิกในตัวไม่พร้อมใช้งานเมื่อใช้ DVM Unit MR8990 บนช่อง 1, 2, 9 หรือ 10 [ข้อจำกัดในการใช้อินพุตลอจิกในตัว] (เมื่อเปิดการวัดลอจิก) • ความละเอียดในการวัดในช่อง 1, 2, 9 และช่อง 10 ถูกจำกัดไว้ที่ 12 บิต • ไม่สามารถใช้หน่วยความถี่ 8970 บนช่อง 1, 2, 9 หรือ 10 |
| ช่วงการวัด (20 div เต็มสเกล) | [Analog Unit 8966]: 5 mV/div ถึง 20 V/div, 12 ranges, resolution : 1/100 of range (ใช้ 12-bit A/D) [หน่วยความละเอียดสูง 8968]: 5 mV/div ถึง 20 V/div, 12 ช่วง, ความละเอียด : 1/1600 ของช่วง (ใช้ 16-bit A/D) |
| แม็กซ์ อินพุตที่อนุญาต | 400 V DC (ใช้ 8966/8968) |
| ลักษณะความถี่ | DC ถึง 5 MHz (-3 dB โดยใช้ 8966), DC ถึง 100 kHz (-3 dB โดยใช้ 8968) |
| แกนเวลา (ฟังก์ชันหน่วยความจำ) | 5 µs ถึง 5 นาที/div, 26 ช่วง, ที่ความละเอียด 100 จุด/div |
| ฟังก์ชันการวัด | หน่วยความจำ (การบันทึกความเร็วสูง), เครื่องบันทึก (การบันทึกแบบเรียลไทม์), เครื่องบันทึก XY, FFT |
| ฟังก์ชั่นอื่นๆ | การคำนวณเชิงตัวเลข การประมวลผลรูปคลื่น การวิเคราะห์รูปคลื่น (ที่หน่วยความจำ หรือฟังก์ชัน FFT) |
| ความจุหน่วยความจำ | 128M-words/ch (ใช้ช่องสัญญาณอนาล็อก 4 ช่อง) ถึง 16M-words/ch (โดยใช้ช่องสัญญาณอนาล็อก 32 ช่อง) ความจุรวมหน่วยความจำ 512MW |
| สื่อบันทึกข้อมูล | หน่วยความจำ USB, การ์ด CF, หน่วย SSD ในตัว (ตัวเลือก, 128GB) *ประมาณ. 125 วินาที เมื่อบันทึกข้อมูล 100 MB *ข้อมูลขนาด 100 MB สามารถบันทึกรูปคลื่นได้ 16,000 div ใน 32 ช่องสัญญาณ |
| การพิมพ์ | [ตัวเลือกเครื่องพิมพ์ขนาด A4 ในตัว]: 216 มม. (8.50 นิ้ว) × 30 ม. (98.43 ฟุต) ม้วนกระดาษความร้อน ความเร็วในการบันทึก : สูงสุด 50 มม. (1.97 นิ้ว)/วินาที |
| การแสดงผล | จอ LCD สี TFT ขนาด 10.4 นิ้ว (SVGA, 800 × 600 จุด) |
| อินเทอร์เฟซภายนอก | LAN: 100BASE-TX, USB 2.0 series A เต้ารับ 2 พอร์ต (สำหรับหน่วยความจำ USB, เมาส์) เต้ารับ USB 2.0 series B (สำหรับการสื่อสารกับพีซี, ที่เก็บข้อมูลขนาดใหญ่) |
| แหล่งจ่ายไฟ | 100 V ถึง 240 V AC, 50/60 Hz (สูงสุด 220 VA เมื่อใช้เครื่องพิมพ์: สูงสุด 350 VA) |
| ขนาดและน้ำหนัก | 401 มม. (15.79 นิ้ว) กว้าง x 233 มม. (9.17 นิ้ว) สูง × 388 มม. (15.28 นิ้ว) ลึก (รวมส่วนที่ยื่นออกมายกเว้นด้ามจับ) 12.6 กก. (444.4 ออนซ์) (เฉพาะตัวเครื่องหลัก) |
| อุปกรณ์เสริมที่รวมอยู่ด้วย | คู่มือการใช้งาน ×1, สายไฟ ×1, ดิสก์แอพพลิเคชั่น (CD-R) ×1, ฉลากสายไฟเข้า ×1, กระดาษเครื่องพิมพ์ ×1 (เมื่อสั่งซื้อชุดเครื่องพิมพ์), ม้วนกระดาษแนบ ×2 (เมื่อสั่งซื้อชุดเครื่องพิมพ์) |
รองรับ LabVIEW และ MATLAB
| รุ่นที่รองรับ | LabVIEW | สคริปต์ MATLAB | ||||
|---|---|---|---|---|---|---|
| MR8827 | มีอยู่ | มีอยู่ | ||||
Printer options (2)
*PRINTER UNIT เป็นตัวเลือกในตัวที่ต้องระบุเมื่อสั่งซื้อ
ระบุเมื่อสั่งซื้อ ความกว้างในการพิมพ์ 200 มม. (7.87 นิ้ว) กระดาษบันทึกที่รองรับ: รุ่น 9231
ม้วนแบบ A4 กว้าง 216 มม. (8.50 นิ้ว) × 30 ม. (98.43 ฟุต) 6 ม้วน/ชุด
Factory-installed option (1)
*ต้องระบุตอนสั่งซื้อ
ระบุตามสั่ง ชนิดในตัว 128 GB
Storage media (4)
*การ์ด CF มีอะแดปเตอร์การ์ดพีซี
ใช้การ์ด CF หรือไดรฟ์ USB ที่จำหน่ายโดย HIOKI เท่านั้น ไม่รับประกันความเข้ากันได้และประสิทธิภาพสำหรับการ์ด CF/หน่วยความจำ USB ที่ผลิตโดยผู้ผลิตรายอื่น คุณอาจไม่สามารถอ่านหรือบันทึกข้อมูลลงในการ์ดดังกล่าวได้
หน่วยความจำแฟลช SLC ความน่าเชื่อถือสูง อายุการใช้งานยาวนาน 16 GB
Input modules (11)
* ไม่รวมสายอินพุต. โปรดซื้อแยกต่างหาก *เมื่อใช้ 9709 กับ Current Unit 8971 สามารถใช้โพรบปัจจุบันได้ทั้งหมด 7 ชุด
Output modules (3)
* ไม่รวมสายไฟขาออก กรุณาซื้อแยกต่างหาก
Output cables (1)
* โปรดติดต่อตัวแทนจำหน่าย HIOKI ในพื้นที่ของคุณสำหรับตัวเชื่อมต่อที่รองรับ Model MR8791
แม็กซ์ พิกัดแรงดันไฟฟ้าลงดิน: 33 Vrms AC หรือ 70 V DC, SMB ไปยังคลิปจระเข้, ความยาว 1.5 ม. (4.92 ฟุต)
Input cable (A) (4)
*แรงดันไฟฟ้าจำกัดตามข้อกำหนดของโมดูลอินพุตที่ใช้งาน
• เส้นผ่านศูนย์กลางบาง φ 4.1 มม. (0.16 นิ้ว) ที่ยืดหยุ่นได้
• สายเคเบิลรองรับอินพุตสูงสุด 600 V
• ยาว 1.8 ม. (5.91 ฟุต)
ชุดสีแดง/ดำติดกับปลายสายเชื่อมต่อ L9790
ชุดสีแดง/ดำติดกับปลายสายเชื่อมต่อ L9790
ชุดสีแดง/ดำติดกับปลายสายเชื่อมต่อ L9790

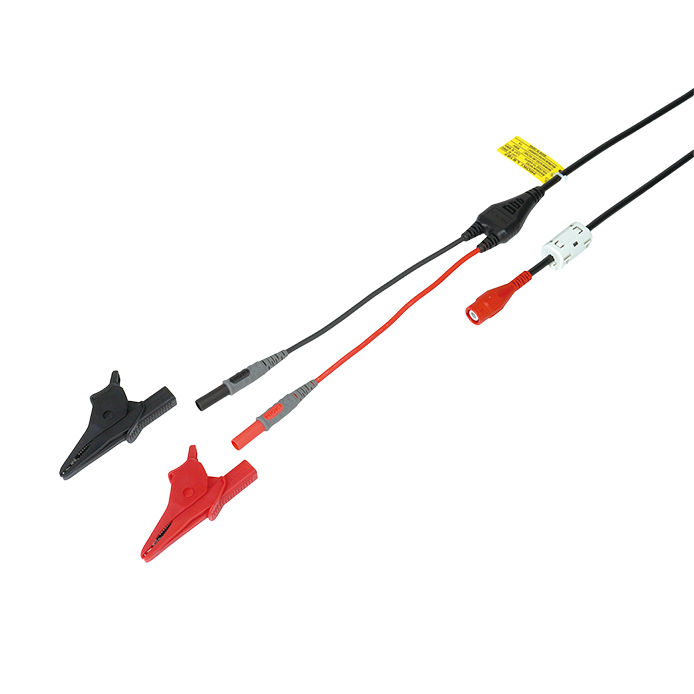

Input cable (B) (3)
*แรงดันไฟฟ้าจำกัดตามข้อกำหนดของโมดูลอินพุตที่ใช้งาน
•เส้นผ่านศูนย์กลาง 5.0 มม. (0.20 นิ้ว)
• สายเคเบิลรองรับอินพุตสูงสุด 600 V
•ยาว 1.8 ม. (5.91 ฟุต)
•รวมคลิปจระเข้ขนาดใหญ่ที่ถอดออกได้
•เส้นผ่านศูนย์กลาง 5.0 มม. (0.20 นิ้ว)
• สายเคเบิลรองรับอินพุตสูงสุด 300 V
•1.7 ม. (5.58 ฟุต) ยาว
•คลิปจระเข้ขนาดเล็ก
ยึดติดกับปลายสายปลั๊กกล้วย แดง/ดำ: 1 ตัว ยาว 185 มม. (7.28 นิ้ว) CAT II 1000 V
Input cable (C) (2)
* โพรบนี้ไม่ขยายแรงดันไฟฟ้าสูงสุดเหนือกราวด์ของอินพุตแบบแยกเดี่ยว
Input cable (D) (2)
* แรงดันไฟฟ้าลงกราวด์อยู่ในข้อกำหนดของผลิตภัณฑ์นี้ ต้องใช้แหล่งพลังงานแยกต่างหากด้วย
Custom cable (0)
*สำหรับ 9000. สอบถามกับตัวแทนจำหน่าย ฮิโอกิ ของคุณ
(1) สาย USB แบบขับเคลื่อนด้วยบัส (2) USB(A)- สายเคเบิล Micro B (3) สายเคเบิลแบบ 3 ขา
Input cable (E) (2)
*แรงดันไฟฟ้าลงกราวด์อยู่ในข้อกำหนดของผลิตภัณฑ์นี้ ต้องใช้แหล่งพลังงานแยกต่างหากด้วย
100 ถึง 240V AC
Input cable (F) (6)
* แรงดันไฟฟ้าอินพุตผ่านขั้วกล้วยที่จำกัดโดยข้อกำหนดแรงดันไฟฟ้าของยูนิตอินพุตที่เกี่ยวข้อง
ขยายความยาวของ L4930/4940 ให้ยาวขึ้น 1.5 ม. (4.92 ฟุต)
ยึดติดกับปลาย L4930/4940, CAT IV 600 V, CAT III 1000 V
ยึดติดกับปลาย L4930/4940, CAT III 600 V
ยึดติดกับปลาย L4930/4940, CAT III 1000 V
ปลั๊กกล้วย - ปลั๊กกล้วย ยาว 1.5 ม. (4.92 ฟุต) สีแดง/ดำ อย่างละ 1
ยึดติดกับปลายสายปลั๊กกล้วย แดง/ดำ: 1 ตัว ยาว 185 มม. (7.28 นิ้ว) CAT II 1000 V
Input cable (G) (1)
*สำหรับ MR8990 *แรงดันไฟฟ้าจำกัดตามข้อกำหนดของโมดูลอินพุตที่ใช้งาน
ความยาว 70 ซม. (2.30 ฟุต) รวมคลิปจระเข้ขนาดใหญ่ที่ถอดออกได้หรือปลายเข็ม CAT IV 600V, CAT III 1000V
Non-contact voltage measurement (0)
Other options for input (5)
สายไฟมีขั้วต่อ BNC หุ้มฉนวนที่ปลายทั้งสองข้าง ยาว 1.6 ม. (5.25 ฟุต)
สายไฟมีขั้วต่อ BNC โลหะที่ปลายทั้งสอง ใช้กับขั้วต่อโลหะ ยาว 1.5 ม. (4.92 ฟุต)
โลหะ BNC กับคลิปหนีบ ยาว 1.5 ม. (4.92 ฟุต)
รับกล้วยข้าง (ตัวเมีย), ขาออก BNC (ตัวผู้)
ในการเชื่อมต่อ CT6841-6846, CT6865/63/62, 9709, 9272-10 เข้ากับความยาว 8971/40/51, 38 ซม. (14.96 นิ้ว)
Temperature sensor (0)
*สำหรับอ้างอิงเท่านั้น. กรุณาซื้อในประเทศ
Logic signal measurement (3)
* ใช้ได้เฉพาะประเภทเทอร์มินัลขนาดเล็กเท่านั้น
Up to 200 A (High precision) (7)
จำเป็นต้องใช้แหล่งจ่ายไฟแยกต่างหาก (CT955x) เพื่อใช้เซ็นเซอร์กระแสไฟฟ้าที่มีความแม่นยำสูง
เฉพาะเซ็นเซอร์ที่มีขั้วต่อ ME15W (12 พิน) เท่านั้นที่สามารถเชื่อมต่อกับ CT955x
ต้องใช้ CONVERSION CABLE CT9900 แยกต่างหากเพื่อใช้เซ็นเซอร์ที่มีขั้วต่อ PL23 (10 พิน)
Up to 1000 A (High precision) (8)
จำเป็นต้องใช้แหล่งจ่ายไฟแยกต่างหาก (CT955x) เพื่อใช้เซ็นเซอร์กระแสไฟฟ้าที่มีความแม่นยำสูง
เฉพาะเซ็นเซอร์ที่มีขั้วต่อ ME15W (12 พิน) เท่านั้นที่สามารถเชื่อมต่อกับ CT955x
ต้องใช้ CONVERSION CABLE CT9900 แยกต่างหากเพื่อใช้เซ็นเซอร์ที่มีขั้วต่อ PL23 (10 พิน)
PL23 (10-pin) - ME15W (12-pin) conversion (1)
แปลงขั้ว PL23 (10 ขา) เป็นขั้ว ME15W (12 ขา)
POWER SUPPLY for Current Sensors (4)
*จำเป็นต้องใช้แหล่งจ่ายไฟแยกต่างหาก (CT955x) เพื่อใช้เซ็นเซอร์กระแสไฟฟ้าที่มีความแม่นยำสูง
*เฉพาะเซ็นเซอร์ที่มีขั้วต่อ ME15W (12 ขา) (-05 ประเภท) เท่านั้นที่สามารถเชื่อมต่อกับ CT955x *ต้องใช้สายแปลง CT9900 ที่มีจำหน่ายแยกต่างหากเพื่อใช้เซ็นเซอร์ที่มีขั้วต่อ PL23 (10 ขา)
สายไฟมีขั้วต่อ BNC หุ้มฉนวนที่ปลายทั้งสองข้าง ยาว 1.6 ม. (5.25 ฟุต)
Directly connect currents sensors (3)
ME15W (12 พิน) - การแปลง PL23 (10 พิน)
* ต้องใช้สายแปลง CT9901 ที่มีจำหน่ายแยกต่างหากเพื่อใช้เซ็นเซอร์กระแสไฟที่มีความแม่นยำสูงพร้อมกับขั้วต่อ ME15W (12-pin) (-05) กับ Current Unit 8971 (ซึ่งออกแบบมาเพื่อใช้กับ MR8847, MR8827 และ MR8740)
*ในขณะที่ไม่จำเป็นต้องใช้ CT955x เพื่อใช้เซ็นเซอร์ที่ติดตั้งขั้วต่อ PL23 (10 ขา) กับ 8971 หรือ 8940 แต่ต้องใช้สายแปลง 9318 (ซึ่งมาพร้อมกับ 8971) สำหรับการตั้งค่านั้น
ขั้วต่อ ME15W (12 ขา) ถึง PL23 (10 ขา)
ในการเชื่อมต่อ CT6841-6846, CT6865/63/62, 9709, 9272-10 เข้ากับความยาว 8971/40/51, 38 ซม. (14.96 นิ้ว)
Precautions when connecting a high-precision current sensor to a Memory HiCorder (0)
การเชื่อมต่อกับ MR8847A / MR8827 / MR8740
• เซ็นเซอร์กระแสไฟความแม่นยำสูง (ME15W) + CT9901 + 9318 → CURRENT UNIT 8971
• เซ็นเซอร์กระแสไฟความแม่นยำสูง (ME15W) + CT955x + สาย BNC → ยกเว้น CURRENT UNIT 8971
• เซ็นเซอร์กระแสไฟความแม่นยำสูง (PL23) + 9318 → CURRENT UNIT 8971
• เซ็นเซอร์กระแสไฟความแม่นยำสูง (PL23) + CT9900 + CT955x + สาย BNC → ยกเว้น CURRENT UNIT 8971
10 mA class to 500 A (High speed) (4)
Power supply (2)
100 A to 2000 A (Medium speed) (9)
ต้องใช้ CM7290 (มีจำหน่ายแยกต่างหาก) เพื่อใช้เซ็นเซอร์ปัจจุบันเหล่านี้
เชื่อมต่อกับแผงขั้วต่อ ยาว 1.5 ม. (4.92 ฟุต)
500 A to 5000 A (3)
*สำหรับสายไฟเชิงพาณิชย์ 50/60 Hz
Leak current (2)
*สำหรับสายไฟเชิงพาณิชย์ 50/60 Hz
100 V ถึง 240 V AC
PC software (5)
สายอีเทอร์เน็ตแบบตรง มาพร้อมกับอะแดปเตอร์แปลงแบบตรงเป็นกากบาท 5 ม. (16.4 ฟุต)
Case (0)
กระเป๋าหิ้ว (สั่งพิเศษ) แบบลำตัวแข็ง สอบถามตัวแทนจำหน่าย ฮิโอกิ ในพื้นที่ของคุณ
-
