4chアナログユニット U8975
高速 5 MS/s, 絶縁 4 チャネル入力
特長
- 5 MS/s の高速サンプリングで高速現象を確実にキャッチ
- 絶縁4チャネル入力
- 対地間最大定格電圧：AC, DC 300 V (CAT II)
- 16 bit A/D による高分解能測定
- MR6000, MR6000-01, MR8740T, MR8847A (Ver. 2.00以降) 専用
形名（発注コード）
| U8975 | MR6000他用 | ¥212,000（税込 ¥233,200） |
|---|
※入力コード類は付属しませんので、別途ご購入願います。
多チャネルを一度に測定

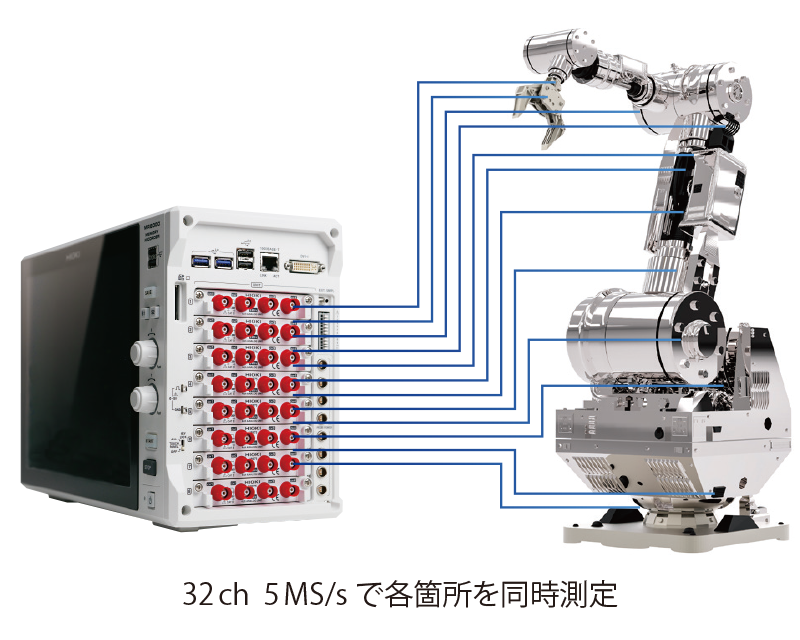

MR6000 の場合は最大 32 ch、MR8740T の場合は最大 108 ch を一度に測定で行きます。4 ch 入力でありながら、DC 200 V までの直接入力が可能です。サンプリング速度も 5 MHz (周波数帯域 2 MHz) と高速で、分解能も 16 bit の性能を備えているため、多チャネル、高速、高分解能測定を実現できます。
比較表
廃止品である4ch アナログユニット8946 との比較表です。お買い替えを検討される際は、こちらを参考にご覧ください。
※8946 は現行製品のメモリハイコーダ(MR6000 シリーズ、MR8847A シリーズ、MR8827、MR8740/41、MR8740T）で使用できません。
基本仕様
| 測定機能 | チャネル数：4 ch 電圧測定 | |||||
|---|---|---|---|---|---|---|
| 入力端子 | 絶縁BNC端子 (入力抵抗1 MΩ, 入力容量30 pF) 対地間最大定格電圧：AC, DC 300 V （入力と本体間は絶縁、入力ch〜筐体間、各入力ch間に加えても壊れない上限電圧） |
|||||
| 測定レンジ | 4, 10, 20, 40, 100, 200 V f.s., 6レンジ 測定/表示可能なAC電圧: 140 Vrms ローパスフィルタ: 5/500/5 k/200 kHz |
|||||
| 測定分解能 | 測定レンジの1/32000 (16bitA/Dを使用) | |||||
| 最高サンプリング速度 | 5 MS/s（4チャネル同時サンプリング） | |||||
| 測定確度 | ±0.1% f.s. (フィルタ5 Hz, ゼロ位置確度を含む) | |||||
| 周波数特性 | DC〜2 MHz -3dB | |||||
| 入力結合 | DC/GND | |||||
| 最大入力電圧 | DC 200 V (入力端子間に加えても壊れない上限電圧) | |||||
| 寸法・質量 | 106W × 19.8H × 196.5D mm, 250 g | |||||
| 付属品 | 無し | |||||
