4CH アナログユニット U8978
一度に多点を測定する、絶縁 4 チャネル入力モジュール
特長
- 100 mV f.s. の高感度レンジによりセンサ出力などの測定に有効
- 絶縁 4 チャネル入力
- 対地間最大定格電圧:直接入力時 AC 30 V, DC 60 V、10:1 プローブ 9665 との組み合わせ時 AC, DC 300 V(CAT II)
- 5 MS/s の高速サンプリングで高速現象を確実にキャッチ
- 16 bit A/D による高分解能測定
- MR6000, MR6000-01 (Ver. 2.10以降), MR8740T (Ver. 2.00以降), MR8847A (Ver. 2.00以降) 専用
形名(発注コード)
U8978 | MR6000他用 | ¥212,000(税込 ¥233,200) |
---|
高分解能で多チャネル を一度に測定

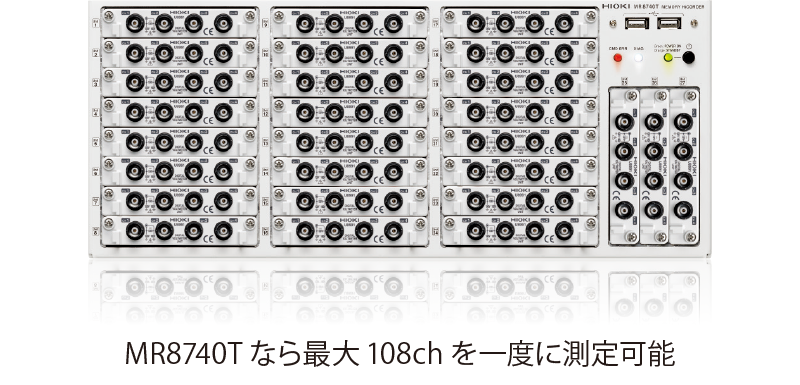

MR6000 の場合は最大 32 ch、MR8740T の場合は最大 108 ch を一度に測定で行きます。4 ch 入力かつ 100 mV f.s. の高感度レンジを備えているため、各種センサ出力の多チャネル測定が可能です。自動車の電装制御系開発の大小様々な電流測定に有効です。マルチレンジの電流プローブ CT6711 との組み合わせで、1 mA から 50 A の電流測定に対応します。

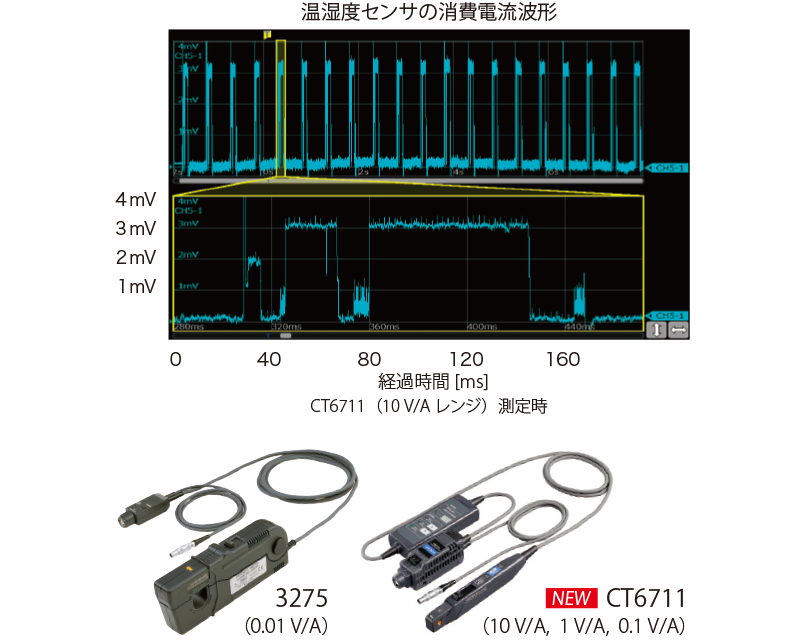

高感度・広帯域電流プローブで微小電流を観測
低消費電力デバイスの微小電流波形を 100 μA の分解能で解析できます。デバイスの消費電流波形を高分解能・長時間記録できます。
比較表
廃止品である4ch アナログユニット8946 との比較表です。お買い替えを検討される際は、こちらを参考にご覧ください。
※8946 は現行製品のメモリハイコーダ(MR6000 シリーズ、MR8847A シリーズ、MR8827、MR8740/41、MR8740T)で使用できません。
基本仕様
測定機能 | チャネル数:4 ch 電圧測定 | |||||
---|---|---|---|---|---|---|
入力端子 | 絶縁BNC端子 (入力抵抗1 MΩ, 入力容量30 pF) 対地間最大定格電圧:直接入力時 AC 30 V, DC 60 V, 9665との組み合わせ時 AC, DC 300 V (CAT II) (入力と本体間は絶縁、入力ch〜筐体間、各入力ch間に加えても壊れない上限電圧) |
|||||
測定レンジ | 100, 200, 400 mV f.s. 1, 2, 4, 10, 20, 40 V f.s., 9レンジ ローパスフィルタ: 5/500/5 k/200 kHz |
|||||
測定分解能 | 測定レンジの1/32000 (16bit A/Dを使用) | |||||
最高サンプリング速度 | 5 MS/s (4チャネル同時サンプリング) | |||||
測定確度 | ±0.3% f.s. (フィルタ5 Hz, ゼロ位置確度を含む) | |||||
周波数特性 | DC〜2 MHz -3dB | |||||
入力結合 | DC/GND | |||||
最大入力電圧 | DC 40 V (直接入力時), DC 400 V(9665使用時) | |||||
寸法・質量 | 106W × 19.8H × 196.5D mm, 250 g | |||||
付属品 | 無し |
使用可能製品 (1)
※代表的な製品のみを掲載しています。使用可能な製品は、それぞれの製品ページでご確認くださ
い。
電圧測定タイプA (4)
※入力電圧は、接続する入力ユニットの仕様で制限されます
※対地間最大定格電圧は、接続する入力ユニットの仕様で制限されます

¥11,000(税込 ¥12,100)
最大600Vまで入力可能, 柔軟性に富んだ細径 φ4.1 mmケーブル, 1.8 m, ※先端クリップは別売です

¥4,700(税込 ¥5,170)
L9790の先端に装着, 赤黒セット, CAT III 300V, CAT II 600V

¥5,300(税込 ¥5,830)
※このクリップをL9790の先端に装着した場合はCAT II 300Vまでに制限, 赤黒

¥5,300(税込 ¥5,830)
L9790の先端に装着, 赤黒セット, CAT III 300V, CAT II 600V
電圧測定タイプB (1)
※入力電圧は、接続する入力ユニットの仕様で制限されます
※対地間最大定格電圧は、接続する入力ユニットの仕様で制限されます

¥7,200(税込 ¥7,920)
・最大300Vまで入力可能
・径 φ5.0 mmケーブル
・1.7 m
・小型ワニ口クリップ
電圧測定タイプC (2)
※入力電圧は、接続する入力ユニットの仕様で制限されます
※対地間最大定格電圧は、接続する入力ユニットの仕様で制限されます

¥13,200(税込 ¥14,520)
最大600Vまで入力可能, 径 φ 5.0 mmケーブル, 1.8 m, 脱着型大型ワニ口クリップ付属

¥6,600(税込 ¥7,260)
バナナプラグケーブルの先端に装着, 赤黒セット, 全長185 mm, CAT II 1000 V
電圧測定タイプD (2)
※対地間最大定格電圧は、接続する入力ユニットの仕様で制限されます。
※使用できるメモリハイコーダは単品カタログでご確認ください。
