メモリハイコーダ MR8875

1000 V入力&歪み・温度 記録 多チャネル・高速ロガー

製品紹介動画

特長

  • 1000 V入力対応, DC/RMS測定可能な入力ユニットMR8905を追加
  • 熱電対温度測定を高速10 msecで最高60chまで可能な多チャネル・ロガー
  • SDメモリカードにリアルタイム保存、長期の連続記録・ロガー
  • 全ch同時、最高速度2μsecサンプリング可能な超高速・ロガー
  • 電圧・温度・歪みを16bit高分解能で測定
  • 測定信号と同時にGPSデータ（位置、速度、高度情報）も記録
  • FFT演算・波形演算機能で高度な解析を実現
  • タッチパネルで軽快、簡単操作を実現
  • 耐振動・耐環境温度UP

形名（発注コード）

MR8875 max16〜60ch, 32MWメモリ, 本体のみ
本体には入力ユニット等の専用オプションが必要です。入力コード等の各種共通オプションは別途ご購入ください。

遠隔計測サービス GENNECT Remote対応測定器

GENNECT Remoteは5分でつながる遠隔計測サービスです。特別な知識なく、遠隔地から測定データを取得、測定器の操作ができます。
スペシャルサイトでは、GENNECT Remote の機能、活用事例、技術情報など現場で役立つ情報を、深くお伝えしています。

GENNECT Remote サイトはこちら

メモリハイコーダの使い方：多チャネルの超高速データロガー

SDメモリカードへのリアルタイム記録を画期的に高速化。2μsecの記録間隔から3sまで選択可能。50μsec以下であれば、60チャネル入力をSDカードへリアルタイムで記録できます。

メモリハイコーダの使い方：ストレインユニットを装着して加速度計測

自動車や輸送機、産業ロボットの試験で計測する加速度の変化。MR8875はストレインユニットの装着で最大16チャネルの加速度計測に対応できます。ひずみゲージ式加速度センサの接続からレンジ設定、波形を読み取りやすいスケーリング機能など快適操作と効率を追求しました。

基本仕様

確度保証期間 1年
入力ユニット数 最大4ユニット
チャネル数 アナログ最大16ch (MR8902使用時最大60ch) +ロジック標準8ch +パルス2ch
※アナログユニットのch間と本体間は絶縁, CANユニットのポートおよび標準ロジック端子, パルス入力端子は全て本体とGND共通
測定レンジ
(20divフルスケール)		 5 mV〜10 V/div, 11レンジ (MR8901使用時), 500 mV〜50 V/div, 7レンジ (MR8905使用時), 分解能 : レンジの1/1250
最大定格電圧 端子間: DC 150 V, 対地間: AC, DC 100 V (いずれもMR8901使用時)
周波数特性 DC〜100 kHz (-3dB, MR8901使用時)
時間軸 200 μs 〜5min/div 21レンジ, 外部サンプリング可能,
サンプリング周期:レンジの1/100
最高サンプリング速度 MR8901/8905入力ユニット使用時: 500kS/秒 (2 µs周期, 全ch同時)
MR8902入力ユニット使用時: 10msec (各chスキャン方式)
MR8903入力ユニット使用時: 200kS/秒 (5 µs周期, 全ch同時)
外部サンプリング: 200kS/s (5 µs周期)
測定機能 ハイスピード (高速記録), リアルタイムCH間演算, FFT演算, 他
ストレージメモリ容量 トータル32Mワード (増設不可, 入力ユニット毎8MW単位)
※入力ユニット内でチャネル数によるメモリ使用量の振分けが可能
外部記憶装置 SDカードスロット ×1, USB 2.0メモリ
表示部 タッチ操作対応8.4型 SVGA-TFTカラー液晶 (800 × 600ドット)
通信インタフェース [LAN] 100BASE-TX (DHCP, DNS対応, FTPサーバ/クライアント, WEBサーバ, Eメール送信, コマンド制御)
[USB] USB2.0準拠, シリーズミニB端子 ×1 (通信コマンドによる設定と測定, SDメモリカード内のファイルをPCへ転送), シリーズA端子 ×2 (USBメモリ, USBマウス/キーボード, GPSユニットZ5005接続)
電源 ACアダプタZ1002: AC 100～240 V(50/60 Hz), 56 VA
バッテリパックZ1003:DC 7.2 V, 36 VA ※ACアダプタと併用時はアダプタ優先, ACアダプタによる充電3h/連続使用時間1 h(バックライトON時)
DC電源入力:DC 10～28 V, 56 VA
寸法・質量 298W × 224H × 84D mm, 2.4 kg (入力ユニット/バッテリ含まず)
参考値: 3.47 kg (MR8901 ×4, バッテリ含む)
付属品 取扱説明書 ×1, 測定ガイド ×1, ACアダプタZ1002 ×1, 保護シート ×1, USBケーブル L1003 ×1, ストラップ ×1

LabVIEW, MATLAB script対応状況

製品 LabVIEW MATLAB script
MR8875 ○ ○

保存メディア (3)

弊社オプションの保存メディアを必ず使用してください。弊社オプション以外の保存メディアを使用すると、正常に保存、読み出しができない場合があり、動作保証はできません。

SDメモリカード2GB Z4001

2 GB

SDメモリカード Z4003

8 GB

USBメモリ Z4006

16 GB, 長寿命・高信頼性のSLCタイプフラッシュメモリ採用

各種入力ユニット (5)

※本体に挿入して取り付けるタイプ, ユーザにて自由に組み替え可能, 入力コード類は付属しませんので、別途ご購入願います

アナログユニット MR8901

詳細はこちら

・4ch瞬時波形
・電圧入力
・DC～100kHz帯域
電圧・温度ユニット MR8902

詳細はこちら

・15ch, 微小電圧, 温度
・電圧/熱電対入力
ストレインユニット MR8903

詳細はこちら

・4ch, 加速度、荷重、圧力、変位
・歪みゲージ式変換器入力
CANユニット MR8904

詳細はこちら

・2ポート, CAN信号測定（CAN FDは非対応）
・アナログ相当15ch/ロジック相当16ch
アナログユニット MR8905

詳細はこちら

・2ch, 高電圧入力
・Max. DC1000 V, AC700 Vrms
・DC～100kHz帯域

入力ケーブルＡ (4)

※入力電圧は、測定器側の最大入力で制限されます

接続コード L9790

最大600Vまで入力可能, 柔軟性に富んだ細径 φ4.1 mmケーブル, 1.8 m, ※先端クリップは別売です

ワニ口クリップ L9790-01

L9790の先端に装着, 赤黒セット, CAT III 300V, CAT II 600V

グラバークリップ 9790-02

※このクリップをL9790の先端に装着した場合はCAT II 300Vまでに制限, 赤黒

コンタクトピン 9790-03

L9790の先端に装着, 赤黒セット, CAT III 300V, CAT II 600V

入力ケーブルＢ (2)

※入力電圧は、測定器側の最大入力で制限されます

接続コード L9197

最大600Vまで入力可能, 径 φ 5.0 mmケーブル, 1.8 m, 脱着型大型ワニ口クリップ付属

接続コード（低圧用） L9198

・最大300Vまで入力可能
・径 φ5.0 mmケーブル
・1.7 m
・小型ワニ口クリップ

入力ケーブルＣ (8)

※バナナ端子用, 入力電圧は、接続する入力ユニットの電圧で制限されます
Z5058, Z5059はL4931に標準付属

延長ケーブル L4931

L4930/4940の長さ延長用, 1.5 m

ワニ口クリップ L4935

L4930/4940の先端に装着, CAT IV 600 V, CAT III 1000 V

バスバークリップ L4936

L4930/4940の先端に装着, CAT III 600V

マグネットアダプタ L4937

L4930/4940の先端に装着, CAT III 1000V

接続ケーブル L4940

バナナプラグ-バナナプラグ, 1.5 m, 赤黒各1

グラバークリップ L9243

バナナプラグケーブルの先端に装着, 赤黒セット, 全長185 mm, CAT II 1000 V

連結コネクタ赤 Z5058

L4931用

連結コネクタ黒 Z5059

L4931用

入力ケーブルＤ (2)

※対地間電圧はこちらの製品仕様範囲内となります
※別途電源供給が必要です

差動プローブ P9000

詳細はこちら

• メモリハイコーダ専用, 高電圧を安全に絶縁測定
• P9000-01：波形のみ
• P9000-02：波形/実効値切換え
• AC/DC 1 kVまでの入力用
• 別途電源が必要
ACアダプタ Z1008

AC 100〜240 V

入力ケーブルＥ (2)

※対地間電圧はこちらの製品仕様範囲内となります ※別途電源供給が必要です

差動プローブ 9322

詳細はこちら

• メモリハイコーダ専用
• DC2 kV, AC1 kVまでの入力用
• 周波数帯域 10 MHz
ACアダプタ 9418-15

AC 100～240 V

非接触CANセンサ (1)

MR8875, MR8904との組み合わせの場合、CAN FDの計測はできません。（CAN FDは非対応）

非接触CANセンサ SP7001, SP7002

詳細はこちら

• CANケーブルの加工不要
• 被覆の上からCANをモニタできるセンサ
• ECUの動作に影響を与えない金属非接触方式
• 高感度モード搭載で信号検出レベルを拡大

その他入力用 (3)

接続コード L9217

コード両端が絶縁BNC, 1.6 m

変換アダプタ（BNC-バナナメス） 9199

受け:バナナメス, 出力:BNCオス

CANケーブル 9713-01

片側加工なし 1.8 m

温度センサ (2)

K熱電対 9810

使用温度範囲 −180〜200℃, 許容差 クラス2, 長さ 5 m, 素線径 φ0.32 mm, 5本/1 set

T熱電対 9811

使用温度範囲 −180〜200℃, 許容差 クラス2, 長さ 5 m, 素線径 φ0.32 mm, 5本/1 set

ロジック測定 (2)

※小型端子タイプのみ接続可能

※ 9323は小型端子タイプの9327, 9320-01, 9321-01, MR9321-01には必要ありません

ロジックプローブ MR9321-01

詳細はこちら

• 絶縁4ch
• AC/DC電圧のON/OFF検出用
ロジックプローブ 9320-01

詳細はこちら

• 4ch
• 電圧/接点信号のON/OFF検出用
• 応答可能パルス幅500 nsec以上

200 Aまで（高精度） (7)

※高精度電流センサを使用するには電源(CT955x)が別途必要です

※CT955xと接続できるのは, ME15W (12pin)端子の(-05タイプ)センサのみ
※PL23 (10pin)端子のセンサを使用する場合は, 変換ケーブルCT9900が別途必要

AC/DCカレントプローブ CT6841A

詳細はこちら

・周波数特性 DC〜2 MHz
・定格電流 AC/DC 20 A
・可能導体径 φ20 mm
AC/DCカレントプローブ CT6843A

詳細はこちら

・周波数特性 DC〜700 kHz
・定格電流 AC/DC 200 A
・可能導体径 φ20 mm
AC/DCカレントセンサ CT6862-05

詳細はこちら

・周波数特性 DC〜1 MHz (位相 〜300 kHz)
・定格電流 AC/DC 50 A
・可能導体径 φ24 mm
AC/DCカレントセンサ CT6863-05

詳細はこちら

・周波数特性 DC〜500 kHz (位相 〜300 kHz)
・定格電流 AC/DC 200 A
・可能導体径 φ24 mm
AC/DCカレントセンサ CT6872, CT6872-01

詳細はこちら

・周波数特性 DC〜10 MHz (位相 〜1 MHz)
・定格電流 AC/DC 50 A
・可能導体径 φ24 mm
AC/DCカレントセンサ CT6873,CT6873-01

詳細はこちら

・周波数特性 DC〜10 MHz (位相 〜1 MHz)
・定格電流 AC/DC 200 A
・可能導体径 φ24 mm
クランプオンセンサ 9272-05

詳細はこちら

・周波数特性 1 Hz〜100 kHz (位相 5 Hz〜50 kHz)
・定格電流 AC 20 A/200 A
・可能導体径 φ46 mm

1000 Aまで（高精度） (7)

※高精度電流センサを使用するには電源(CT955x)が別途必要です

※CT955xと接続できるのは, ME15W (12pin)端子の(-05タイプ)センサのみ
※PL23 (10pin)端子のセンサを使用する場合は, 変換ケーブルCT9900が別途必要

AC/DCカレントプローブ CT6844A

詳細はこちら

・周波数特性 DC〜500 kHz
・定格電流 AC/DC 500 A
・可能導体径 φ20 mm
AC/DCカレントプローブ CT6845A

詳細はこちら

・周波数特性 DC〜200 kHz
・定格電流 AC/DC 500 A
・可能導体径 φ50 mm
AC/DCカレントプローブ CT6846A

詳細はこちら

・周波数特性 DC〜100 kHz
・定格電流 AC/DC 1000 A
・可能導体径 φ50 mm
AC/DCカレントセンサ CT6875A

詳細はこちら

・帯域 DC〜2 MHz（CT6875A-1：DC〜1.5 MHz）
・定格電流 AC/DC 500 A
・可能導体径 φ36 mm
AC/DCカレントセンサ CT6876A

詳細はこちら

・帯域 DC〜1.5 MHz（CT6876A-1：DC〜1.2 MHz）
・定格電流 AC/DC 1000 A
・可能導体径 φ36 mm
AC/DCカレントセンサ CT6904A, CT6904A-1

詳細はこちら

・帯域 DC〜4 MHz (位相 〜1 MHz)
・定格電流 AC/DC 500 A
・可能導体径 φ32 mm
AC/DCカレントセンサ CT6904A-2, CT6904A-3

詳細はこちら

・帯域 DC〜4 MHz (位相 〜1 MHz)
・定格電流 AC/DC 800 A
・可能導体径 φ32 mm

PL23 (10pin) - ME15W (12pin)変換 (0)

センサ用電源 (4)

※高精度電流センサを使用するには電源(CT955x)が別途必要です

※CT955xと接続できるのは, ME15W (12pin)端子の(-05タイプ)センサのみ
※PL23 (10pin)端子のセンサを使用する場合は, 変換ケーブルCT9900が別途必要

センサユニット CT9555

詳細はこちら

・高精度電流センサ用電源
・電流センサを単体で使用する場合の電源供給用
・1ch, 波形出力付き
センサユニット CT9556

詳細はこちら

・高精度電流センサ用電源
・電流センサを単体で使用する場合の電源供給用
・1ch, 波形/RMS出力付き
センサユニット CT9557

詳細はこちら

・電流波形の加算ができるセンサ用電源
・電流センサを単体で使用する場合の電源供給用
・4ch, 加算機能, 波形/RMS出力付き
接続コード L9217

コード両端が絶縁BNC, 1.6 m

高精度電流センサとメモリハイコーダ接続時の注意 (0)

MR8880/MR8875/MR8870との接続

・高精度電流センサ(ME15W)＋CT9555＋BNCケーブル →MR8875
・高精度電流センサ(PL23)＋CT9900＋CT9555＋BNCケーブル →MR8875

100 A〜2000 Aまで（中速） (8)

これらの電流センサを使用するにはCM7290他が別途必要です

ディスプレイユニット CM7290

詳細はこちら

• CT7000シリーズと組合せて測定
• DCA, ACA, (DC+AC)A, 周波数, ほか
• 出力: WAVE, RMS, PEAK, Hz
AC/DCカレントセンサ CT7631

詳細はこちら

・帯域 DC〜10 kHz (-3 dB)
・定格測定電流 AC/DC 100 A
・可能導体径 φ33 mm
AC/DCカレントセンサ CT7636

詳細はこちら

・帯域 DC〜10 kHz (-3 dB)
・定格測定電流 AC/DC 600 A
・可能導体径 φ33 mm
AC/DCカレントセンサ CT7642

詳細はこちら

・帯域 DC〜10 kHz (-3 dB)
・定格測定電流 AC/DC 2000 A
・可能導体径 φ55 mm
AC/DCオートゼロカレントセンサ CT7731

詳細はこちら

・帯域 DC〜5 kHz (-3 dB)
・定格測定電流 AC/DC 100 A
・可能導体径 φ33 mm
AC/DCオートゼロカレントセンサ CT7736

詳細はこちら

・帯域 DC〜5 kHz (-3 dB)
・定格測定電流 AC/DC 600 A
・可能導体径 φ33 mm
AC/DCオートゼロカレントセンサ CT7742

詳細はこちら

・帯域 DC〜5 kHz (-3 dB)
・定格測定電流 AC/DC 2000 A
・可能導体径 φ55 mm
出力コード L9095

BNC端子用, 1.5m

500 A〜5000 Aまで (3)

※50/60 Hz商用電源ライン用

ACフレキシブルカレントセンサ CT9667シリーズ

詳細はこちら

・帯域 10 Hz〜20 kHz (±3 dB)
・定格一次電流 AC 5000 A/500 A
・可能導体径 φ100 mm〜φ254 mm
クランプオンプローブ 9018-50

詳細はこちら

・振幅 f特, 位相 f特: 40 Hz〜3 kHz
・AC 10〜500 A
・可能導体径 φ46 mm
クランプオンプローブ 9132-50

詳細はこちら

・振幅 f特: 40 Hz〜1 kHz
・AC 20〜1000 A
・可能導体径 φ55 mm

漏れ電流 (2)

※50/60 Hz商用電源ライン用

ACリーククランプメータ CM4003 (出力・外部電源機能付き)

詳細はこちら

• AC漏れ電流0.060 mA (分解能1 μA) から負荷電流 200.0 Aまで
• 間欠漏電を手軽に見える化（Z3210 装着時）
• 出力機能 (波形/RMS), 外部電源機能
• ワイヤレスにデータ転送できるZ3210セット品あり
ACアダプタ Z1013

AC 100 V〜240 V

PC計測 (6)

L1003は標準付属

USBケーブル L1003

USB（A）オス - USB（mini-B）オス、0.9m

遠隔計測サービス [GENNECT Remote] SF4111, SF4112

詳細はこちら

• PCやスマホから測定データを可視化
• 機能: モニター/ドライブ/アラーム/コンソール
信号視覚化解析ソフトウェア NI DIAdem

詳細はこちら

• メモリハイコーダ用
• データ検索・読み込みから解析・レポート作成
• 対話式に作業ができるソフトウェア
FlexPro

詳細はこちら

• メモリハイコーダ用
• 大容量データを高速に検索＆処理
• 分析テンプレートを社内で共有
ウェーブプロセッサ 9335

詳細はこちら

• メモリハイコーダ用
• データ変換, 印刷機能, 波形表示
LANケーブル 9642

ストレート, クロス変換コネクタ付属, 5 m

電源 (3)

※Z1002は本体標準付属

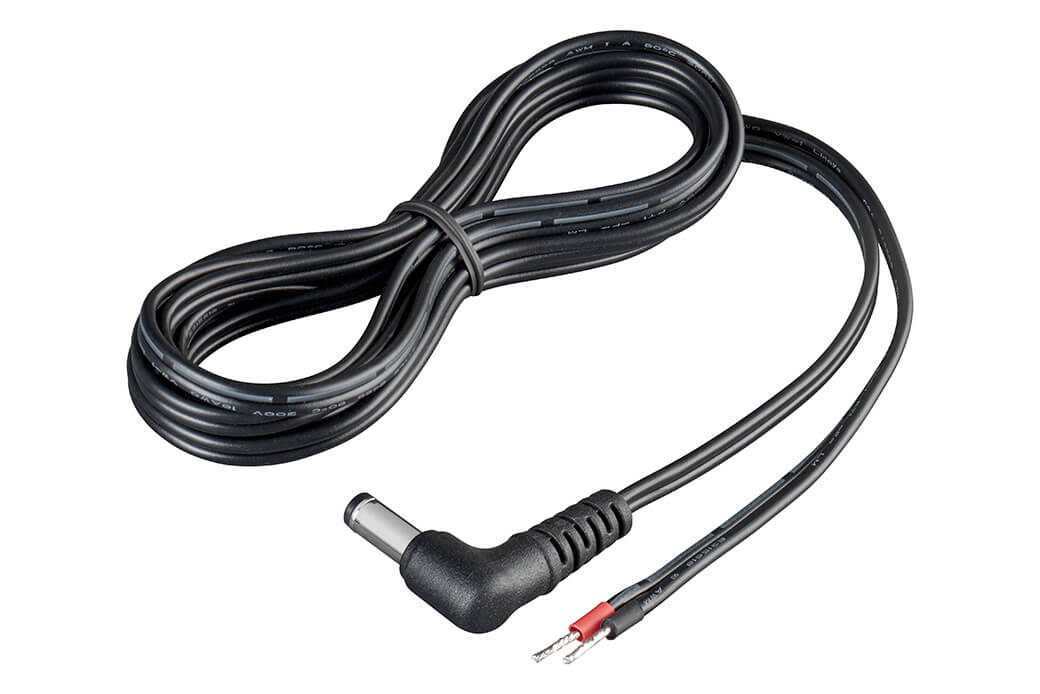

電源ケーブル L1012

本体用, DC駆動, 外部バッテリ接続用, 末端未加工, 約 2 m

ACアダプタ Z1002

本体用, AC100～240V

バッテリパック Z1003

NiMH, 本体で充電

ケース (1)

携帯用ケース C1004

MR8875用オプション収納可能, ハードトランクタイプ
