インピーダンスアナライザサンプルアプリケーション
V1.30 2023年06月05日
- ダウンロードできない場合は以下の確認をお願いいたします。
- my HIOKI登録とmy HIOKIよりログインをお願いします。
| サンプルアプリケーション (download_1557_1_ja.msi) | |
|---|---|
| インピーダンスアナライザ サンプルアプリケーション 簡易マニュアル (download_1557_2_ja.pdf) |
USB通信には、別途USBドライバが必要です。
「インピーダンスアナライザアプリケーションディスク」もダウンロードしてください。
「インピーダンスアナライザアプリケーションディスク」内の[HiokiUsbCdcDriver.msi]を実行するとUSBドライバがインストールされます。
インピーダンスアナライザ サンプルアプリケーション
(IM7580A-1, IM7580A-2, IM7581-01, IM7581-02, IM7583-01, IM7583-02, IM7585-01, IM7585-02, IM7587-01, IM7587-02)
(通信制御、確度計算、測定範囲計算、画面取得)
＊仕様
・RS-232C、GPIB、USB、LANを使用して、インピーダンスアナライザからの測定データを、Microsoft Excelおよびテキストファイル（CSV形式）に保存するプログラムです。アナライザモードでは、グラフを自動で作成することができます。
・周波数特性(周波数を可変して測定)
・パワー特性（パワーを可変して測定）
・電圧特性（電圧を可変して測定）
・電流特性（電流を可変して測定）
・タイムインターバル測定（指定した時間間隔で測定）
・リターンキーを押したときに取り込み（単発測定）
・パソコンとLCRメータを接続する際に以下のケーブルが必要となります。
・RS-232C接続の時…RS-232Cクロスケーブル(9ピンメス-9ピンメス)
・GPIB接続の時…National Instruments社製 GPIB-USB-HS
・USB接続の時…USBケーブル（ABタイプ）
・LAN接続の時…LANクロスケーブル
＊インストール方法
1. [Download]をクリックしてファイルをダウンロードします。
2. ダウンロードしたファイルを実行してインストールを開始します。
＊履歴
V1.30（最新バージョン）
・アナライザモードでカスタム掃引設定されている時、UNCALにならないよう修正
・CSV保存のオプション設定を追加
・対応外の機種に接続した時のエラーメッセージを改善
・その他軽微な修正
・アナライザモードでカスタム掃引設定されている時、UNCALにならないよう修正
・CSV保存のオプション設定を追加
・対応外の機種に接続した時のエラーメッセージを改善
・その他軽微な修正
V1.20
・IM7587発売に伴う対応
・周波数・電圧・電流特性測定の掃引点の自動設定で、降順に設定を行えるように変更
・IM7587発売に伴う対応
・周波数・電圧・電流特性測定の掃引点の自動設定で、降順に設定を行えるように変更
V1.10
・IM7580A, IM7581発売に伴う対応
・タイムインターバル測定の「測定間隔」項目を測定後のウェイト時間から測定と測定の間隔へ変更
・IM7580A, IM7581発売に伴う対応
・タイムインターバル測定の「測定間隔」項目を測定後のウェイト時間から測定と測定の間隔へ変更
V1.00
・最初の公開バージョン
・最初の公開バージョン

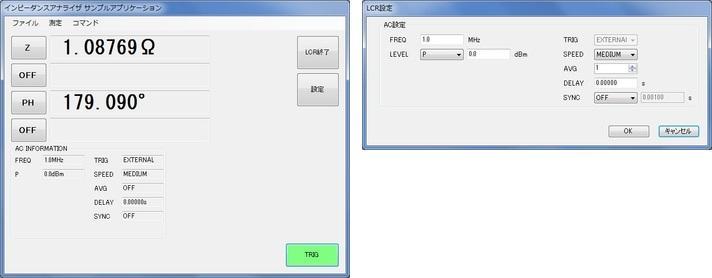

測定画面と設定画面(LCRモード)

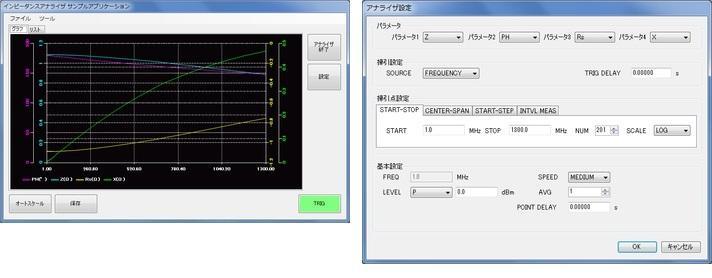

測定画面と設定画面(ANALYZERモード)

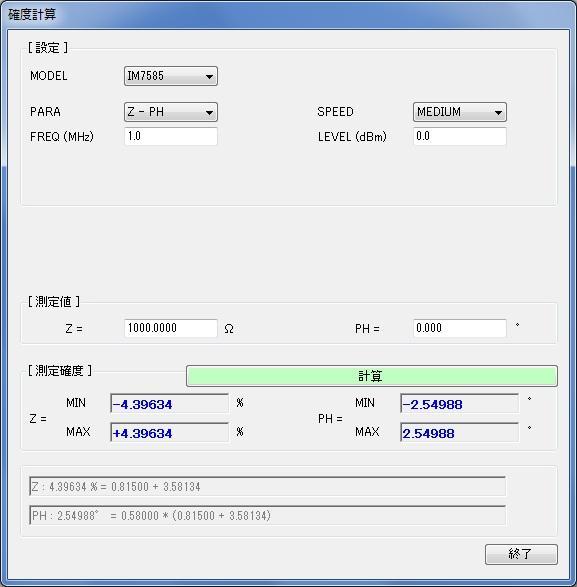

確度計算

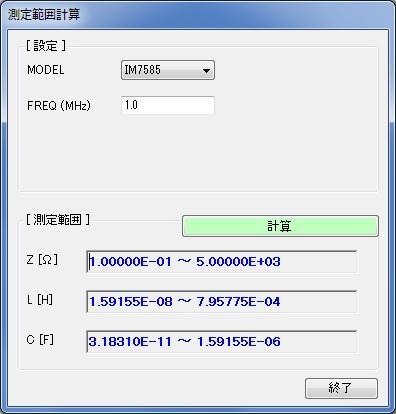

測定範囲計算

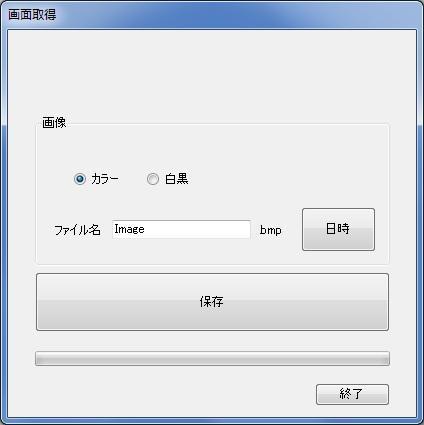

画面取得
動作環境
・CPU :動作クロック1GHz以上
・メモリ :512MB以上
・OS :Windows 10 (32ビット/64ビット) / Windows11
・ソフトウェア環境 ：Microsoft .NET Framework 4.0
・インタフェース :RS-232C、GPIB、USB、LAN
・モニタ解像度 :1024x768ドット以上
・ハードディスク :空き容量5MB以上(記録データの保存用に別途必要)
