SM7000シリーズサンプルアプリケーション (SM7110、SM7120、SM7420)
V1.10 2024年11月29日
- ダウンロードできない場合は以下の確認をお願いいたします。
- my HIOKI登録とmy HIOKIよりログインをお願いします。
| アプリケーション (download_1664_1_ja.exe) | |
|---|---|
| 取扱説明書 (download_1664_2_ja.pdf) |
仕様
本アプリではSM7110、SM7120及びSM7420に対して、下記の操作ができます。
●測定器本体の設定
●インターバル測定（指定した時間間隔で測定）
●電圧スイープ測定（電圧を可変して測定）
●リターンキーを押したときに取り込み（単発測定）
●測定値の取得及びExcel形式またはCSV形式での保存
●グラフ表示
●通信コマンドの送受信テスト
●本体設定のバックアップと復元
インストール方法及び操作については、付属の「SM Sample Application Manual.pdf」をご確認ください。
インストール方法
1. [Download]をクリックしてファイルをダウンロードします。
2. ダウンロードしたファイルを実行してインストールを開始します。
※本ソフトの動作には、.NET Framework 4.0が必要です。
・インストール先のパソコンに.NET Framework 4.0がインストールされていない場合は、ダウンロードの確認画面が表示されます。
・ここで[はい(Y)]をクリックすると、.NET Frameworkのダウンロード先のホームページが表示されますので、.NET Frameworkのダウンロードとインストールを行ってください。
※インターネットに接続していないパソコンで使用する場合は、インターネットに接続している別のパソコンを使用してMicrosoft社のWebページから .NET Framework 4.0をダウンロードし、インストールを行って下さい。
・.NET Framework 4.0はこちらのページよりダウンロードできます。
3. .NET Frameworkをインストール後、再度、本ソフトのインストールを行ってください。

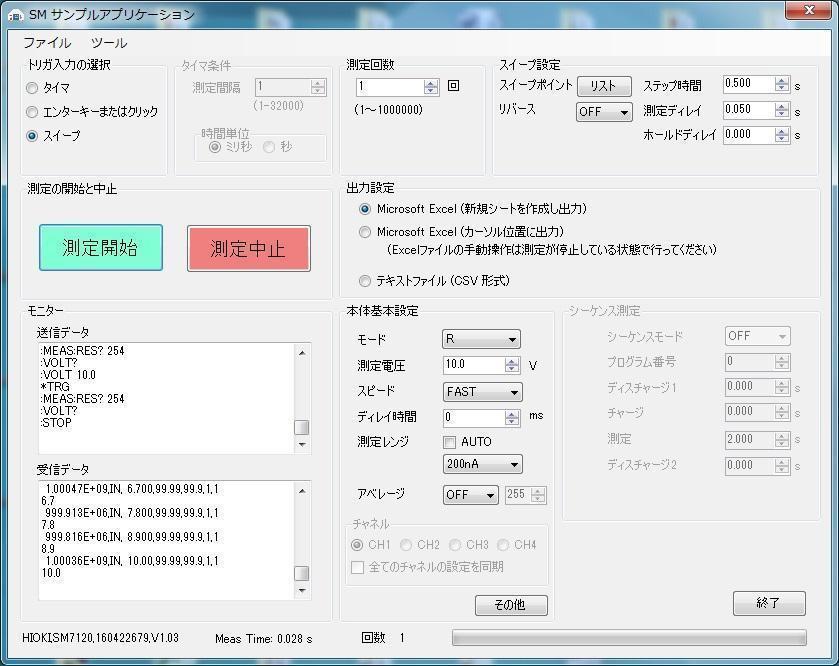

測定画面

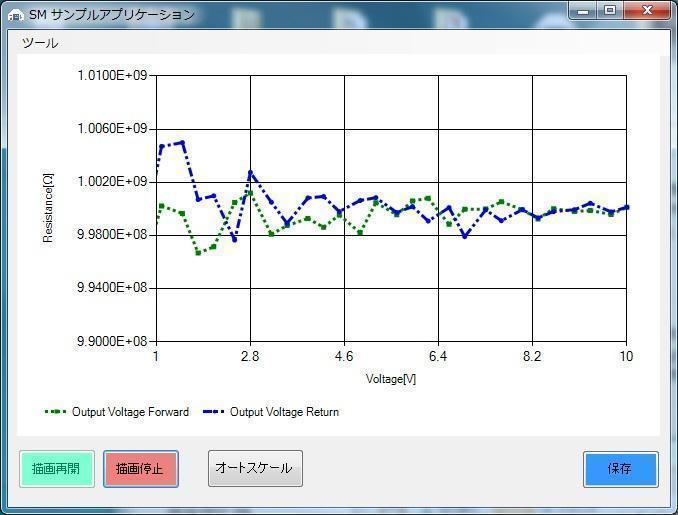

グラフ表示
履歴
V1.0.10 2024年11月
不具合修正
・パネルデータのバックアップが10件までしかできない不具合を修正
・T(THICKNESS)の誤字修正
V1.0.9 2022年11月
不具合修正
・シーケンス測定がONの時、ディスチャージの時間によってアプリがフリーズする現象を修正
機能追加
・機器のメインソフトバージョンV2.10、V1.10に対応
(1)アプリのバックアップ機能にスイープ機能の項目追加
(2)アプリのバックアップから復元機能にスイープ機能の項目追加
・アプリに接続する際、受信タイムアウト時に表示されるメッセージの内容追加
V1.0.8 (2022年2月)
不具合修正
・一部小さいモニターでアプリの下の一部が切れる現象を修正
・特定操作によってアプリでエラーが起きる現象を修正
機能修正
・シーケンスモードがONの時、トリガによる測定値取得の処理改善
V1.0.7 (2021年 2月)
不具合修正
・本体基本設定で測定レンジを変更した時、AUTOのチェックがなくなるように修正
・トリガがスイープ、シーケンスモードがONの時に測定開始すると、シーケンスモードがOFFになるように修正
・USBポートが空の時、USBで接続する場合メッセージボックスが出るように修正
・バックアップから復元している間、復元ボタンと閉じるボタンを押せないように修正
機能追加
・オートレンジタイムアウトの設定が変更できます。設定変更は本体基本設定-その他-MEASからできます。
・オートレンジタイムアウトの設定をバックアップできます。
・オートレンジタイムアウトの設定をバックアップから復元できます。
※オートレンジタイムアウトの設定はSM7110、SM7120の本体バージョンV1.05以上の機器のみ該当します。
V1.0.6 (2020年 12月)
スイープリストの修正
・リストに空があってもそのセルを無視して測定できるように修正
・クリアボタンを押した時に警告画面が出るように修正
・セルを追加するボタン追加
・セルを削除するボタン追加
・Deleteキーで複数のセルを空にできるように修正
V1.05 (2020年 3月）
・Y軸をログ設定にし、スイープ測定(リバースON)するとエラーが発生するバグを修正
・その他軽微な修正
V1.04 (2020年 2月）
・100万回以上インターバル測定するとアプリがエラーで終了してしまう不具合の修正
・インストーラーを変更
・その他軽微な修正
V1.03 (2019年 2月）
・「ヘルプ」→「PDFマニュアル」でマニュアルがアプリから観覧可能
・「C_CHK V_CHK GO」の設定変更可能(本体ソフト MainV1.04以上)
・スイープ測定時、リストの2つ目が測定されないバグを修正
・その他軽微な修正
V1.02 (2017年 7月)
・タイマ精度の向上
・ステップ時間の最小値を150msに変更
・描画時間の表示の追加
・その他軽微な修正
V1.01 (2017年 5月）
・SM7420コンタクトチェックの結果が常に「OK」と出力される不具合を修正
・その他軽微な修正
V1.00 (2017年 4月）
・初公開
