LCR サンプルアプリケーション (3511-50/IM3523/IM3523A/IM3533/IM3533-01/IM3536/IM3570/IM3590)

V1.40 2023年02月10日

ダウンロードできない場合は以下の確認をお願いいたします。

• my HIOKI登録とmy HIOKIよりログインをお願いします。

ソフトウェア (download_1533_1_ja.msi)	ダウンロード
LCRサンプルアプリケーション 簡易マニュアル (download_1533_2_ja.pdf)	ダウンロード

仕様

このソフトウェアには、以下の機能があります。

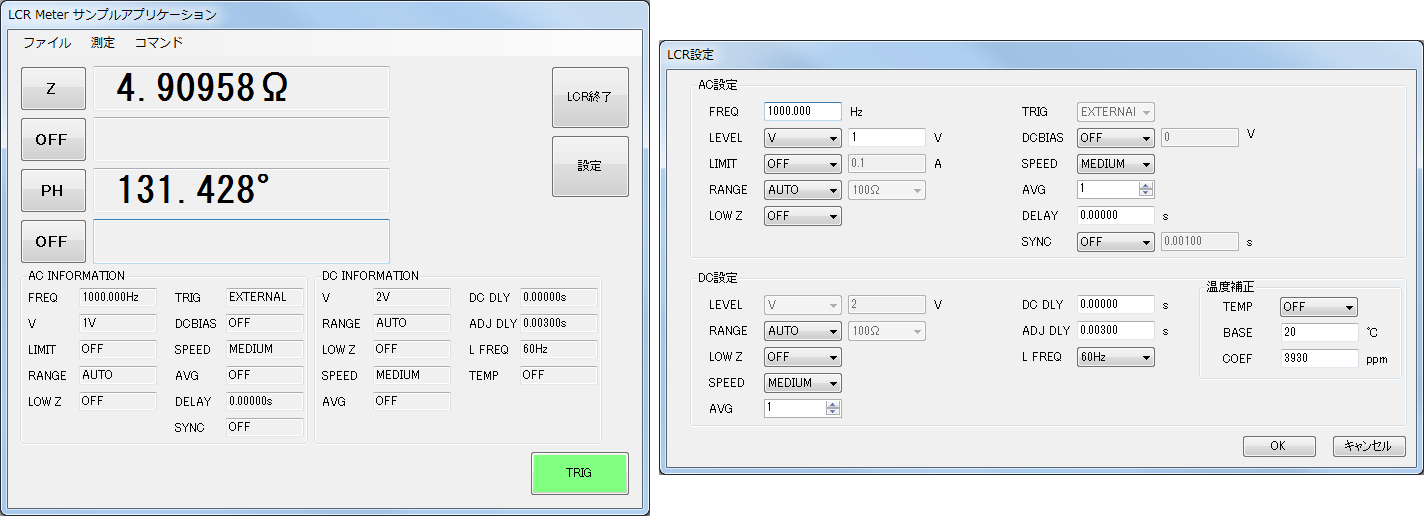

・LCRモードの測定
・LCRモードの測定条件の設定
・LCRモードの測定値の表示
・LCRモードの測定データの保存
・TRANSFORMERモードの測定 *1
・TRANSFORMERモードの測定条件の設定 *1
・TRANSFORMERモードの測定値の表示 *1
・ANALYZERモードの測定 *2
・ANALYZERモードの測定条件の設定 *2
・ANALYZERモードの測定値のグラフ表示と保存 *2
・ANALYZERモードの測定値リストの表示と保存 *2
・測定確度の計算 *3
・測定範囲の計算 *3
・測定画面の取得 *3
・通信時間の測定
・LCRメータの設定の保存と読み込み *4

*1 IM3533、IM3533-01のみ
*2 IM3533-01、IM3570、IM3590のみ
*3 3511-50以外
*4 IM3523、IM3523Aのみ

測定方法

測定方法としては、以下の5つがあります。
・周波数特性(周波数を可変して測定)  *3
・電圧特性(電圧を可変して測定)  *3
・電流特性(電流を可変して測定)  *3
・タイムインターバル測定(指定した時間間隔で測定) *5
・リターンキーを押したときに取り込み(単発測定) *5

*5 LCRモードのみ

インストール方法

1. [ダウンロード]をクリックしてファイルをダウンロードします。
2. ダウンロードしたファイルを実行してインストールを開始します。
　※本ソフトの動作には、.NET Framework 4.0が必要です。

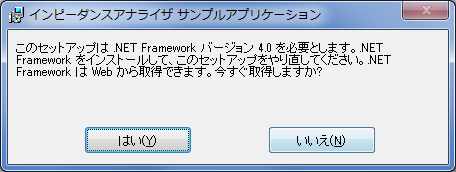

　インストール先のパソコンに.NET Framework 4.0がインストールされていない場合は、下図のような画面が表示
　されます。
　ここで[はい(Y)]をクリックすると、.NET Frameworkのダウンロード先のホームページが表示されますので、
　.NET Frameworkのダウンロードとインストールを行ってください。
　※インターネットに接続していないパソコンで使用する場合は、インターネットに接続している別のパソコンを使用
　してMicrosoft社のWebページから .NET Framework 4.0をダウンロードし、インストールを行って下さい。
　.NET Framework 4.0はこちらのページよりダウンロードできます。
3. .NET Frameworkをインストール後、再度、本ソフトのインストールを行ってください。

履歴

V1.40（最新バージョン）
・IM3523A対応

V1.34
・対応外の機種に接続した時のエラーメッセージを改善
・IM3533、IM3533-01、IM3590の確度計算における不具合を修正
・その他軽微な修正

V1.33
・OSの設定が小数点にコンマを使用する地域設定の時、通信できない不具合を修正
・CSV保存のオプション設定を追加
・周波数・電圧・電流特性測定の掃引点の自動設定で、降順に設定を行えるように変更
・3511-50対応
・その他軽微な修正

V1.32
・サンプルアプリケーション使用前の測定値取得クエリの応答内容の設定(:MEASure:VALid)をサンプルアプリケーション使用後も変更しないようにしました。

V1.31
・IM7580以外の機種での測定周波数設定で小数点以下が四捨五入された値が装置に設定される不具合を修正しました。
1. LCRモードの設定画面で周波数を設定する際に、小数点以下が四捨五入された値が装置に設定されてしまう。
2. ANALYZERモードの設定画面で周波数を設定する際に、小数点以下が四捨五入された値が装置に設定されてしまう。
3. 周波数掃引で周波数を設定する際に、小数点以下が四捨五入された値が装置に設定されてしまう。

V1.30
・IM3536発売に伴う対応
・IM3523用設定バックアップ機能追加

V1.21
・Cs-D,Cp-D,Ls-Q,Lp-Dの確度計算における不具合を修正

V1.20
・IM7580発売に伴う対応

V1.10
・IM3590発売に伴う対応
・測定範囲計算機能を追加しました。
・ 画面取得アプリがIM3570に対応しました。

V1.00
・最初の公開バージョン

動作環境

・対応OS： Windows 10 (32ビット/64ビット)、Windows11
・ソフトウェア環境：Microsoft .NET Framework 4.0
・CPU 動作クロック：1GHz以上
・メモリ：512MB以上
・モニタ：解像度1024×768ドット以上
・ハードディスク：空き容量5MB以上(ただし、.NET Framework 4.0がインストールされていない場合、別途約900MB必要。記録データの保存用に別途必要)
・通信インタフェース：RS-232C、GPIB、USB、LAN

注意事項

コンピュータとLCRメータを接続する際に以下のケーブルが必要となります。
・RS-232C接続の時... RS-232Cクロスケーブル (9ピンメス-9ピンメス)
・GPIB接続の時... National Instruments社製 GPIB-USB-HS
・USB接続の時 ... USBケーブル ( ABタイプ)
・LAN接続の時 ... LANクロスケーブル
