LCRメータ IM3536
DC, 4 Hz〜8 MHz測定周波数, これからのスタンダード
特長
- 測定周波数 DC, 4 Hz~8 MHz (*1)
- 測定時間:最速1 ms
- 基本確度:±0.05% rdg
- 1 mΩからの確度保証範囲、低インピーダンス測定も安心
- DCバイアス測定の内部発生可能
- 研究開発から生産ラインまで幅広い分野で活躍
- *1:特注にて10 MHzまで対応可能, 詳しくは弊社営業拠点までお問い合わせください。
形名(発注コード)
IM3536 | LCRメータ, 測定周波数: DC, 4 Hz〜8 MHz | ¥539,000(税込 ¥592,900) |
---|---|---|
IM3536-01 | 特注品:10 MHzまで対応 | お見積り |
電解コンデンサの容量測定方法:LCRメータ IM3536
電解コンデンサの容量を規定するときの測定条件はJIS規格で定められています。しかし、電解コンデンサの静電容量値は測定周波数によって大きく異なるため、実際に使用する回路条件に合わせた周波数でも容量値を確認します。
LCRメータIM3536では測定周波数をDC, 4 Hz~8 MHzと広範囲に設定ができ実使用条件での評価に最適です。
積層セラミックコンデンサの容量測定方法:LCRメータ IM3536
積層セラミックコンデンサには測定電圧によって容量が変化する高誘電率型と、変化しない温度補償型があります。容量を規定するときの測定条件は、温度補償型・高誘電率型それぞれJIS規格で定められています。
LCRメータIM3536では測定周波数をDC, 4 Hz~8 MHz、測定電圧を10mV~5Vと広範囲に設定ができ、測定対象による様々な条件での測定に最適です。
インダクタ(コイル)のインダクタンス測定方法:LCRメータ IM3536
インダクタ(コイル)のもつインダクタンスと、コイルの寄生容量でLC共振する現象を自己共振と呼びます。
また、この自己共振がおこる周波数を自己共振周波数と呼びます。コイルの評価では自己共振周波数よりも十分低い周波数でLとQを測定してください。
LCRメータIM3536では測定周波数をDC, 4 Hz~8 MHzと広範囲に設定ができ、周波数を変えて測定する評価に最適です。
インダクタの周波数特性を測定:LCRメータ IM3536

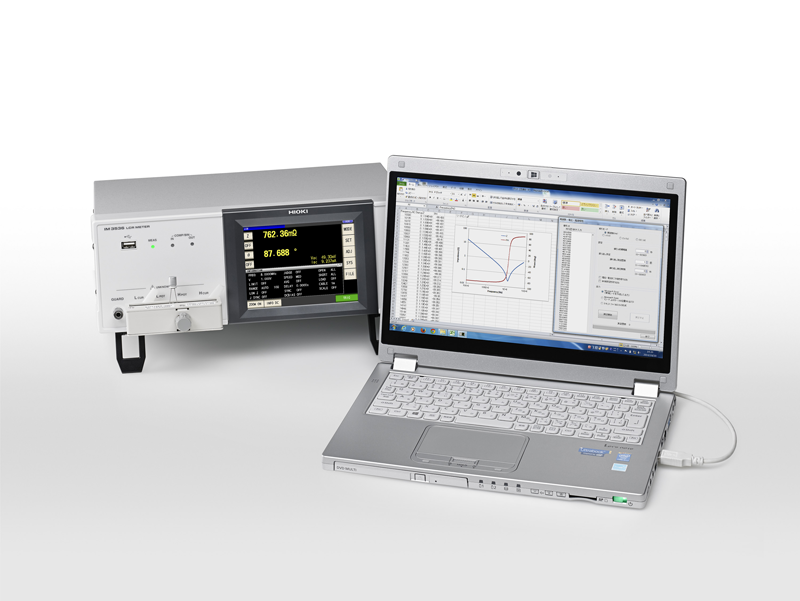

LCRメータIM3536は測定周波数をDC, 4 Hz~8 MHzと広範囲に設定ができ周波数を変えて測定する評価に最適です。付属のLCRサンプルアプリケーションソフト(CD-R)をPCにインストールし、インタフェースを介して(USB, GP-IB, RS-232C)、指定点数の周波数を可変、自動測定した測定データをMicrosoft Excelおよびテキストファイルへ保存できます。
広範囲な測定条件で研究開発や実使用条件での評価に最適なLCRメータ
広い周波数範囲で使用できるLCRメータなので、圧電素子やコイルの共振周波数評価などにおすすめです。アプリケーションソフト※を使えば周波数や電圧、電流をスイープさせた測定が簡単にできます。
周波数可変:DC, 4 Hz〜8 MHz
電圧可変:10 mV〜5 V(Vモード/CVモード)
電流可変:10 μA〜100 mA(CCモード)
※パソコンでスイープする周波数(または電圧、電流)を設定し、測定データをcsvやエクセルファイルで保存できます。アプリケーションソフトは標準付属CD-ROMからインストール、もしくはHPからダウンロードしてお使い下さい。
LCRメータ + 直流抵抗計 2台の仕事を1台で、省スペース化とシステム構築をより早く

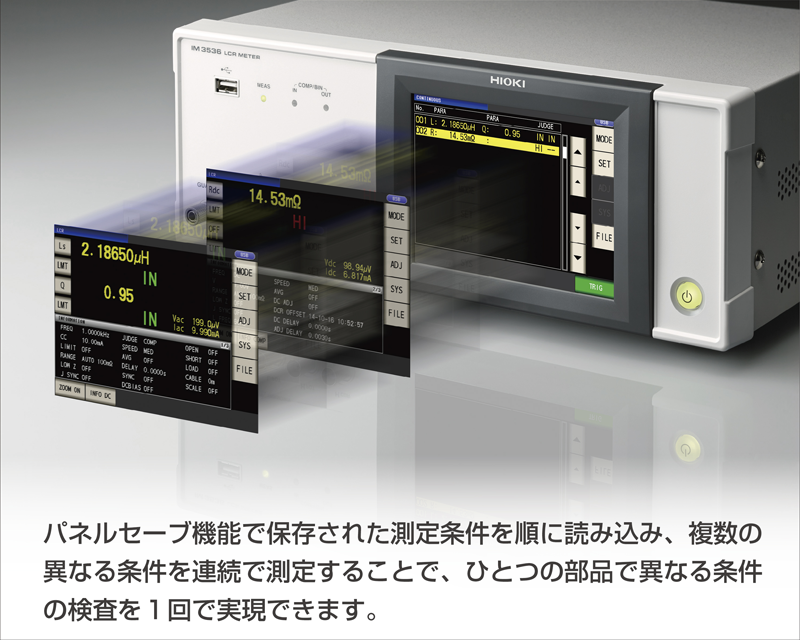

連続測定機能:電源インダクタンスのL-Qを1 kHzで検査したい。直流抵抗(Rdc)も検査したい。このような時に、1台で異なる条件を高速で連続測定できます。

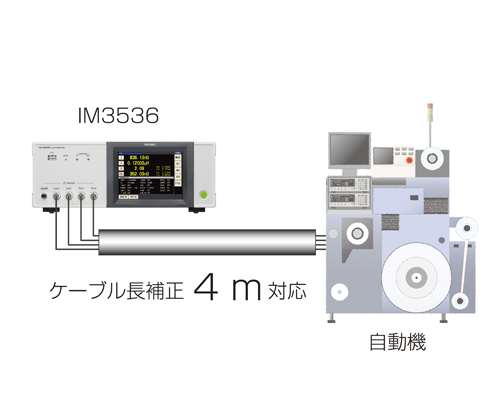

生産ライン検査にLCRメータの信頼性を:ケーブル長補正
ケーブル長設定は0 m / 1 m / 2 m / 4 m の設定が可能。測定ケーブル延長の場合でも確度を保証。

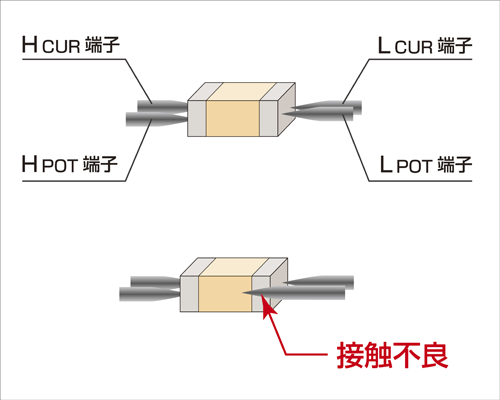

生産ライン検査にLCRメータの信頼性を:コンタクトチェック機能
4端子測定時に試料間の接触不良を検出
LPOT〜LCUR間とHPOT〜HCUR間の接触抵抗を測定し、設定したしきい値以上の場合にエラーを表示します。
基本仕様
測定モード | LCR (単一条件で測定), 連続測定 (保存された条件で連続測定) | |||||
---|---|---|---|---|---|---|
測定パラメータ | Z, Y, θ, X, G, B, Q, Rdc (直流抵抗), Rs (ESR), Rp, Ls, Lp, Cs, Cp, D (tanδ), σ, ε | |||||
測定レンジ | 100 mΩ〜100 MΩ, 10レンジ (全てのパラメータはZで規定) | |||||
表示範囲 | Z: 0.00 m〜9.99999 GΩ, Y: 0.000 n〜9.99999 GS, θ: ± (0.000°〜180.000°), Q: ± (0.00〜9999.99), Rdc: ± (0.00 m〜9.99999 GΩ), D: ± (0.00000〜9.99999), Δ%: ± (0.000 %〜999.999 %), 他 |
|||||
基本確度 | Z: ±0.05 % rdg. θ: ±0.03° (代表値, 確度保証範囲: 1 mΩ〜200 MΩ) | |||||
測定周波数 | 4 Hz〜8 MHz (設定分解能 5桁分解能, ただし最小分解能10 mHz) | |||||
測定信号レベル | [Vモード, CVモード]の[通常モード] 4 Hz〜1.0000 MHz: 10 mV〜5 Vrms (最大50 mArms) 1.0001 MHz〜8 MHz: 10 mV〜1 Vrms (最大10 mArms) [Vモード, CVモード]の[低Z高精度モード] 4 Hz〜1.0000 MHz: 10 mV〜1 Vrms (最大100 mArms) [CCモード]の[通常モード] 4 Hz〜1.0000 MHz: 10 μA〜50 mArms (最大5 Vrms) 1.0001 MHz〜8 MHz: 10 μA〜10 mArms (最大1 Vrms) [CCモード]の[低Z高精度モード] 4 Hz〜1.0000 MHz: 10 μA〜100 mArms (最大1 Vrms) [直流抵抗測定]: 1 V固定 |
|||||
DCバイアス | 発生範囲: DC電圧 0〜2.50 V (低Z高精度モード時0 〜1 V) | |||||
出力インピーダンス | 通常モード: 100 Ω, 低Z高精度モード: 10 Ω | |||||
表示 | カラーTFT 5.7 inch, タッチパネル | |||||
機能 | コンパレータ, BIN測定 (2項目10分類), トリガ機能, オープン・ショート補正, コンタクトチェック, パネルセーブ・ロード機能, メモリ機能 | |||||
インタフェース | EXT I/O (ハンドラ), /USB/USBメモリ/LAN/GP-IB/RS-232C, BCD出力 | |||||
電源 | AC 100〜240 V, 50/60 Hz, 50 VA max | |||||
寸法・質量 | 330W × 119H × 230D mm, 4.2 kg | |||||
付属品 | 電源コード ×1, 取扱説明書 ×1, CD-R (通信取説, LCRアプリケーションディスク) ×1 |
プローブ・テストフィクスチャ (15)
※9268-10または 9269-10使用の際は外付けの定電圧源、定電流源が必要になります

¥5,300(税込 ¥5,830)
L2001の先端交換用汎用サイズ, L2001に付属

¥18,700(税込 ¥20,570)
L2001の先端交換用小型サイズ

¥103,400(税込 ¥113,740)
ケーブル長1m, DC〜8MHz(特注品 IM3536-01と組み合わせることで、10 MHzまで測定できます), 50Ω, 測定可能端子直径: 0.3〜5mm

¥45,100(税込 ¥49,610)
ケーブル長1m, DC〜200kHz, 50Ω, 測定可能端子直径: 0.3〜5mm

¥100,100(税込 ¥110,110)
ケーブル長1m, DC〜8MHz, 50Ω, 測定可能端子直径: 0.3〜1.5mm

¥55,000(税込 ¥60,500)
直結型, DC〜8MHz(特注品 IM3536-01と組み合わせることで、10 MHzまで測定できます), 測定可能端子直径:0.3〜2mm

¥114,400(税込 ¥125,840)
直結型, DC〜8MHz(特注品 IM3536-01と組み合わせることで、10 MHzまで測定できます), 試料寸法:1〜10mm

¥71,500(税込 ¥78,650)
直結型, 40Hz~8MHz, 最大印加電圧DC±40V

¥71,500(税込 ¥78,650)
直結型, 40Hz〜2MHz, 最大印加電流DC 2A

¥36,300(税込 ¥39,930)
ケーブル長1m, DC〜200kHz, 50Ω, 測定可能端子直径:0.3〜2mm

¥138,600(税込 ¥152,460)
直結型, 側面に電極があるSMD用, DC〜120MHz, 試料寸法:3.5 ±0.5mm

¥155,100(税込 ¥170,610)
直結型, 底面に電極があるSMD用, DC〜120MHz, 試料寸法:幅1.0〜4.0mm, 高さ1.5mm 以下
