電源品質アナライザ PQ3100
高調波・瞬停・サージ電源トラブル解析用PQA
特長
- 電圧、電流、電力、高調波、フリッカなど全てを同時に時系列で測定
- AC 6000 A まで測定可能
- トレンド記録と同時に瞬時停電、電圧降下、周波数変動など、すべての電源異常を捉えます
- QUICK SET機能で測定手順をわかりやすく案内
- 付属アプリPQ ONEで簡単にレポート作成が可能
- 最長でイベント発生前1秒、発生後10秒の波形を記録可能
- DC電流を長期間、正確に測定可能 （AC/DCオートゼロカレントセンサ使用）
- 電流センサ電源はPQ3100本体から供給
- Bluetooth® 無線技術対応アダプタ併用でHIOKIのデータロガー(LR8410 Link対応品)に測定値を送信可能 (Ver. 2.0以降)
形名（発注コード）
| PQ3100 | 本体のみ、電流センサ別売 | ¥363,000（税込 ¥399,300） |
|---|---|---|
| PQ3100-91 | 600 Aセンサ2本他セット販売品 | ¥451,000（税込 ¥496,100） |
| PQ3100-92 | 600 Aセンサ4本他セット販売品 | ¥506,000（税込 ¥556,600） |
| PQ3100-94 | 6000 Aセンサ4本他セット販売品 | ¥539,000（税込 ¥592,900） |
太陽光使用前自己確認 | 負荷遮断試験の測定流れ
負荷遮断試験では、発電設備出力の１／４負荷運転状態から負荷遮断し、異常のないことを確認した後、順次２／４、３／４、４／４負荷運転まで段階的に試験を行います。発電電圧について過渡変化を記録できる測定器が必要となります。HIOKIでは負荷試験にも使用できる電源品質アナライザ PQ3100をおすすめします。
太陽光使⽤前⾃⼰確認 | 負荷試験（出力試験）の測定流れ
負荷試験では、発電設備を可能な限り定格出⼒、定格電圧及び定格⼒率に保持して機器各部の温度上昇が飽和状態になるまで連続運転し、⾼調波（電圧歪率または電流歪率）を確認します。⾼調波が記録できる測定器が必要となります。HIOKIでは負荷遮断試験にも使⽤できる電源品質アナライザPQ3100をおすすめします。
電源品質アナライザの使い方：結線と設定が簡単にできる
三相ラインの電圧・電流センサ結線や記録開始までの設定をナビゲーションする「QUICK SET」機能を搭載しました。クランプセンサの向きの間違いや相順の誤結線など判定表示を自動で行い、修正ポイントをお知らせします。
電源品質アナライザの使い方：電力系統の電源品質記録
電圧、電流、電力、高調波、フリッカなどすべてを同時に時系列で測定。トレンド記録と同時に瞬時停電、電圧降下、周波数変動など、すべての電源異常を捉えます。
電源品質アナライザ専用アプリ PQ ONE
PQ3100で記録したデータの分析をもっと詳しくわかりやすく。
付属の専用アプリPQ ONEで、定期的な電力品質管理とレポート作成も、電源異常発生時のトラブル解析も、パソコンとマウスで直感的に行えます。

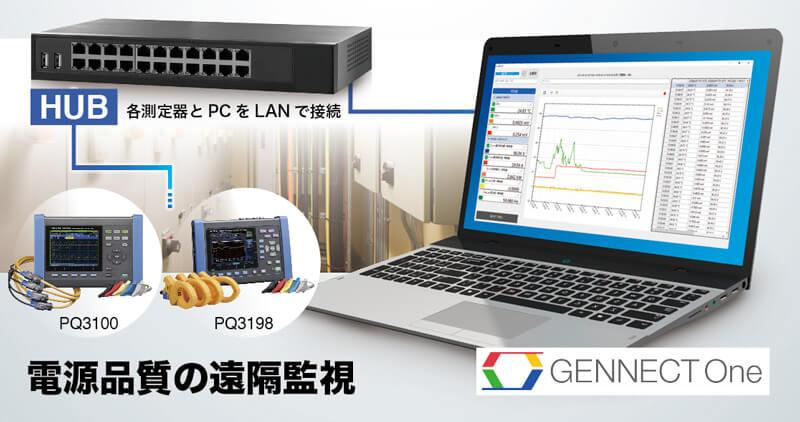

電源品質を遠隔監視 [ジェネクトワン SF4000]
現場の測定結果をPCにリアルタイムで一括表示・保存できます。
電源品質のイベント測定ファイルがPCに即時自動転送されます。
PCから電源品質アナライザ本体を遠隔操作し、イベント条件を変更できます。
製品名：電源品質アナライザセット PQ3100-91
形名（発注コード） PQ3100-91
セット内容: ACカレントセンサ CT7136 (600A) ×2, PQ3100本体, SDメモリカード2GB Z4001, 携帯用ケース C1009各1
※個別購入と比べて、お値段がお得なセット販売品もご用意しています。
製品名：電源品質アナライザセット PQ3100-92
形名（発注コード）PQ3100-92
セット内容: ACカレントセンサ CT7136 (600A) ×4, PQ3100本体, SDメモリカード2GB Z4001, 携帯用ケース C1009各1
※個別購入と比べて、お値段がお得なセット販売品もご用意しています。
製品名：電源品質アナライザセット PQ3100-94
形名（発注コード） PQ3100-94
セット内容: ACフレキシブルカレントセンサ CT7045 (6000A) ×4, PQ3100本体, SDメモリカード2GB Z4001, 携帯用ケース C1009各1
※個別購入と比べて、お値段がお得なセット販売品もご用意しています。
基本仕様
| 測定ライン | 単相2線/単相3線/三相3線/三相4線に加え、別途ch4で電圧/電流測定 (全ch AC/DC測定対応) | |||||
|---|---|---|---|---|---|---|
| 電圧レンジ | 電圧測定1000.0 VrmsまたはDC, トランジェント測定2.200 kVpeak | |||||
| 電流レンジ | AC 50.000 mA～5.0000 kAまで, DC 10.000 A～2.0000 kAまで (使用するセンサにより測定範囲が異なる) |
|||||
| 電力レンジ | 50.000 W〜6.0000 MW (使用する電流レンジと結線により自動的に決定) | |||||
| 基本確度 | 電圧 : 公称電圧の±0.2%, 電流 : ±0.1% rdg. ±0.1% f.s. + 電流センサ確度, 有効電力 : DC ±0.5% rdg. ±0.5% f.s. + 電流センサ確度 AC ±0.2% rdg. ±0.1% f.s. + 電流センサ確度 |
|||||
| 測定機能 | 1. トランジェントオーバ電圧: 200 kHzサンプリング 2. 周波数1波: 1波形から演算 3. 電圧1/2実効値・ 電流1/2実効値： 半波ずらしの1波形ごと演算 4. スウェル・ディップ・停電・RVC (Ver.2.0以降) : 電圧1/2実効値にて検出 5. 突入電流: 電流を半波ごと演算した実効値にて検出 6. 周波数200 ms: 10波・12波から演算 7. 周波数10秒間: 10秒間の波形から演算 8. 電圧波形ピーク, 電流波形ピーク 9. 電圧, 電流, 有効電力, 皮相電力, 無効電力, 有効電力量, 皮相電力量, 無効電力量, 電気料金, 力率, 変位力率, 電圧不平衡率, 電流不平衡率 10. 電圧クレストファクタ, 電流クレストファクタ 11. 高調波/位相角 (電圧/電流), 高調波電力: 第0次〜50次 12. 高調波電圧電流位相差: 第1次〜50次 13. 総合高調波歪み率 (電圧/電流) 14. インターハーモニクス (電圧/電流): 第0.5次〜49.5次 15. Kファクタ (増倍率) 16. (Ver.2.0以降) ΔV10フリッカ, IECフリッカ (短期間/長期間) |
|||||
| 最長記録期間 | 最大1年, 最大記録イベント: 9999件 × 365日 | |||||
| インタフェース | SD/SDHCメモリカード, RS-232C (通信/LR8410 Link), LAN (HTTPサーバ機能/FTP機能/メール送信機能), USB 2.0 (通信) | |||||
| ロガー接続機能 | 測定値をHIOKI LR8410 Link対応ロガーに無線送信可能 (Bluetooth® 無線技術対応シリアル変換アダプタを使用, Ver. 2.0以降) |
|||||
| 表示 | 6.5型TFTカラーLCD (640 × 480ドット) | |||||
| 電源 | ACアダプタZ1002 (100〜240V, 定格1.7 A, 50/60 Hz) バッテリパックZ1003 (連続使用時間 8時間, ACアダプタ接続にて充電, 充電時間5時間30分) |
|||||
| 寸法・質量 | 300W × 211H × 68D mm, 2.5 kg (バッテリパックZ1003含む) | |||||
| 付属品 | 取扱説明書 ×1, 測定ガイド ×1, 電圧コードL1000-05 ×1 (赤・黄・青・灰, 黒, アリゲータクリップ ×5, スパイラルチューブ ×5), カラークリップ (クランプセンサ色区別用) ×1セット, スパイラルチューブ ×5, ACアダプタZ1002 ×1, ストラップ ×1, USBケーブル (1 m) ×1, バッテリパックZ1003 ×1, PQ ONE (ソフトウェアCD) ×1 | |||||
電流入力 (4)
電力,負荷電流測定用（単相用1個, 三相用は2個以上必要です）
¥26,400（税込 ¥29,040）
AC 60A, φ 15mm, コード長2.5m
¥26,400（税込 ¥29,040）
AC 100A, φ 15mm, コード長2.5m
¥28,600（税込 ¥31,460）
AC 600A, φ 46mm, コード長2.5m
漏れ電流入力 (1)
※漏洩電流測定用（電力測定不可）
¥31,900（税込 ¥35,090）
AC 6A, φ 40mm, コード長2.5m
AC/DC 電流入力 (3)
保存メディア (2)
SDカード購入時のご注意
弊社オプションのSDカードを必ず使用してください。弊社オプション以外のSDカードを使用すると、正常に保存、読み出しができない場合があり、動作保証はできません。
¥15,400（税込 ¥16,940）
2 GB
¥36,300（税込 ¥39,930）
8 GB
PQ3100 電圧入力 (1)
L1000-05は、PQ3100に標準付属されています
※電圧コードの延長に関しては、お問い合わせください
¥6,600（税込 ¥7,260）
赤・黄・青・灰・黒各1, 3 m, ワニ口クリップ ×5
電圧入力 (5)
PQ3198 / PQ3100 共通オプション
¥2,700（税込 ¥2,970）
バナナ分岐-バナナ, 赤1本, コード長0.5 m, L9438sまたはL1000s分岐用, CAT IV 600V, CAT III 1000V
¥2,700（税込 ¥2,970）
バナナ分岐-バナナ, 黒1本, コード長0.5 m, L9438sまたはL1000s分岐用, CAT IV 600V, CAT III 1000V
¥6,600（税込 ¥7,260）
バナナプラグケーブルの先端に装着, 赤黒セット, 全長185 mm, CAT II 1000 V
¥3,700（税込 ¥4,070）
測定コード先端に装着, 赤1個, φ11 mm
¥3,700（税込 ¥4,070）
測定コード先端に装着, 黒1個, φ11 mm
電源 (2)
※Z1002, Z1003は標準付属品
¥15,400（税込 ¥16,940）
本体用, AC100～240V
¥18,700（税込 ¥20,570）
NiMH, 本体で充電
PC 計測 (2)
その他 (3)
¥6,600（税込 ¥7,260）
BNC端子出力の電流センサを, PQ3100等PL14端子入力の機器に接続
¥2,000（税込 ¥2,200）
9pin - 9pin, クロス, 1.8 m
¥4,000（税込 ¥4,400）
ストレート, クロス変換コネクタ付属, 5 m
吊り下げ用治具 (2)
※PQ3100, PQ3198で使用する場合, Z5020 強力タイプは2本使って本体を金属表面に吊り下げます。
※Z5004はコード類を金属表面に吊り下げます。
¥3,700（税込 ¥4,070）
¥5,800（税込 ¥6,380）
強力タイプ
ケース (2)
防水ボックス
屋外取付用, IP65
お見積り
¥77,000（税込 ¥84,700）
オプション収納可能, ハードトランクタイプ
¥39,600（税込 ¥43,560）
オプション収納可能, バッグタイプ
-
